Một hồ bơi sân thượng có thể ở 28–29°C vào buổi sáng nhưng tăng lên trên 31°C sau nhiều giờ nắng. Nếu hệ thống đã có Heat Pump hỗ trợ làm mát, câu hỏi thực tế là: có cần lắp Chiller riêng hay chỉ cần dùng Heat Pump hai chiều?

Không thể quyết định bằng tên thiết bị hoặc con số công suất lớn nhất trên catalogue. Một Heat Pump được giới thiệu là 20 kW hoặc 30 kW chưa chắc tạo được từng đó công suất lạnh.

Nếu hồ cần gia nhiệt vào mùa lạnh và chỉ thỉnh thoảng phải hạ vài độ vào mùa nóng, Heat Pump hai chiều thường là nhóm thiết bị nên kiểm tra trước. Nếu làm mát là tải chính, phải chạy nhiều giờ mỗi ngày hoặc nước cần duy trì ở nhiệt độ thấp, Chiller cần được đưa vào so sánh.

Trong cả hai trường hợp, ba dữ liệu quyết định vẫn là: nhiệt độ nước mục tiêu, tải nhiệt thực tế đi vào hồ và công suất làm lạnh của thiết bị tại đúng điều kiện vận hành.

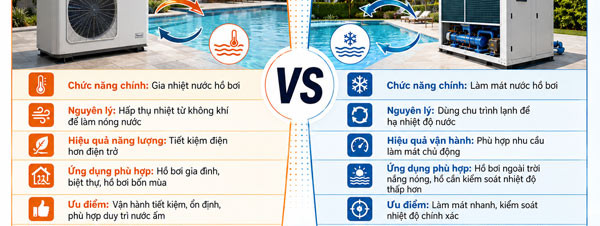

So sánh ưu nhược điểm của Heat pump 2 chiều và Chiller làm mát bể bơi

Heat Pump hai chiều và Chiller khác nhau ở nhiệm vụ chính

Heat Pump hai chiều có thể chuyển giữa gia nhiệt và làm mát. Khi gia nhiệt, máy lấy nhiệt từ không khí và truyền vào nước. Khi chuyển sang chế độ làm mát, nhiệt được lấy khỏi nước và thải ra môi trường.

Một máy vì vậy có thể phục vụ hồ cần sưởi trong mùa lạnh nhưng đôi khi phải hạ nhiệt vào mùa nóng.

Chiller được thiết kế xoay quanh nhiệm vụ tạo nước lạnh hoặc lấy nhiệt khỏi mạch nước. Tùy cấu hình, thiết bị có thể giải nhiệt bằng không khí hoặc bằng nước.

Điểm cần tránh là hiểu đơn giản “Heat Pump chỉ để sưởi, Chiller chỉ để làm lạnh”. Nhiều Heat Pump hồ bơi hiện nay có chế độ làm mát. Điều cần kiểm tra là model đó còn tạo được bao nhiêu công suất lạnh và được phép làm việc trong dải nhiệt nước nào.

Ngược lại, một Chiller công nghiệp tạo được nước lạnh không đồng nghĩa nước hồ chứa Clo hoặc muối có thể đi trực tiếp qua bộ trao đổi nhiệt của máy. Khả năng làm lạnh và khả năng chịu hóa chất là hai yêu cầu riêng.

Công suất Heating không phải công suất Cooling

Đây là lỗi dễ gặp khi đọc catalogue Heat Pump.

Một máy hai chiều có ít nhất hai thông số cần tách riêng:

• Heating Capacity: công suất gia nhiệt.
• Cooling Capacity: công suất làm lạnh.

Hai giá trị có thể khác đáng kể và thường được thử tại những điều kiện môi trường khác nhau.

Catalogue Power World Commercial Swimming Pool Heat Pump cho thấy điều này khá rõ:

Hai cột không được dùng để suy ra một tỷ lệ cố định cho mọi Heat Pump vì điều kiện thử cũng khác nhau. Ý nghĩa của bảng là: khi tính làm mát, phải đọc riêng công suất làm lạnh.

Dòng Inverter nhỏ hơn cũng thể hiện cùng nguyên tắc. PW050-KZXYC-B có công suất gia nhiệt tối đa 20 kW tại Air 27°C / Water 26°C, trong khi công suất làm lạnh được công bố là 10,1 kW tại Air 35°C / Water 28°C.

Vì vậy, thấy một Heat Pump ghi “20 kW” chưa đủ để kết luận máy xử lý được tải làm mát 20 kW.

Khi cần đối chiếu các dòng thiết bị thực tế, có thể xem nhóm máy bơm nhiệt Heat Pump hồ bơi, nhưng model cuối cùng vẫn phải được chọn theo công suất tại điều kiện của công trình.

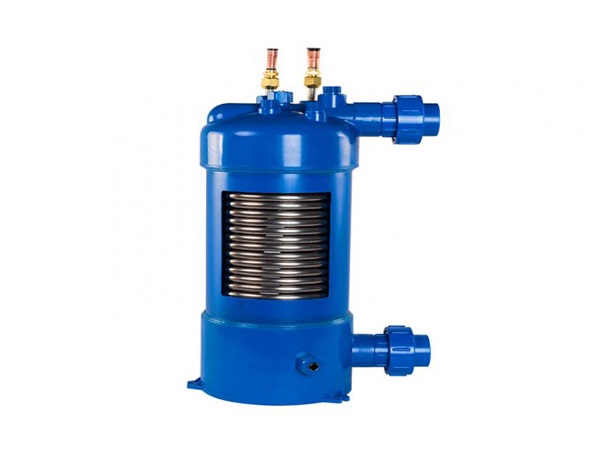

Bộ trao đổi nhiệt Heat Pump bể bơi lõi xoắn titanium

Tải làm mát không chỉ phụ thuộc thể tích hồ

Một hồ cần làm mát mạnh nhất thường đúng vào thời điểm môi trường đang tiếp tục đưa nhiệt vào nước.

Hồ sân thượng vào buổi chiều có thể đồng thời nhận nhiệt từ bức xạ mặt trời, sàn mái, thành hồ và không khí nóng. Máy đang lấy nhiệt ra nhưng kết cấu xung quanh vẫn tiếp tục truyền nhiệt trở lại.

Vì vậy phải tách hai nhiệm vụ.

Hạ nhiệt ban đầu là đưa toàn bộ khối nước từ nhiệt độ cao xuống nhiệt độ mục tiêu, chẳng hạn từ 32°C xuống 28°C.

Duy trì nhiệt độ là giữ nước quanh 28°C trong khi hồ vẫn liên tục nhận thêm nhiệt.

Hai hồ cùng 100 m³ có thể vì thế cần công suất làm lạnh rất khác nhau. Hồ có mái che không thể được đánh giá giống hồ trên sân thượng phơi nắng phần lớn thời gian trong ngày.

Không khí nóng ảnh hưởng đến khả năng thải nhiệt

Ở chế độ làm mát, Heat Pump phải chuyển nhiệt từ nước ra không khí.

Khi không khí xung quanh đã nóng, điều kiện trao đổi nhiệt thay đổi. Đó là lý do catalogue luôn gắn công suất với nhiệt độ không khí, nhiệt độ nước và trong nhiều bảng còn có độ ẩm.

Vị trí lắp đặt cũng tác động trực tiếp. Nếu nhiều máy đặt quá sát hoặc khí nóng từ cửa thổi quay trở lại cửa hút, nhiệt độ không khí máy thực sự nhận có thể cao hơn đáng kể so với nhiệt độ đo tại khu vực thông thoáng.

Khi đó máy vẫn chạy nhưng công suất thực tế có thể không giống số liệu catalogue.

Nhiệt độ mục tiêu thay đổi hoàn toàn bài toán

Hạ nước từ 31°C xuống 28–29°C để người bơi dễ chịu khác rất xa việc duy trì một bể ngâm lạnh ở 10–15°C.

Trường hợp đầu vẫn nằm gần nhu cầu điều hòa nhiệt độ hồ bơi thông thường. Trường hợp sau tiến gần hơn tới hệ thống nước lạnh chuyên dụng.

Vì thế câu hỏi đầu tiên không nên là “hồ bao nhiêu mét khối?”, mà là:

Nước đang bao nhiêu độ và phải duy trì ở bao nhiêu độ?

So sánh Heat Pump hai chiều và Chiller hồ bơi

Bảng này không có nghĩa Chiller luôn mạnh hơn Heat Pump. Một Chiller nhỏ vẫn có thể có công suất lạnh thấp hơn Heat Pump thương mại lớn.

Khác biệt nằm ở nhiệm vụ mà hệ thống được thiết kế để thực hiện, không nằm ở tên gọi.

Khi nào Heat Pump hai chiều hợp lý hơn?

Trường hợp rõ nhất là công trình cần kiểm soát nhiệt theo cả hai chiều trong năm.

Một Villa hoặc khách sạn ở khu vực có mùa lạnh có thể dùng Heat Pump để gia nhiệt trong phần lớn mùa đông. Đến các tháng nóng, máy chuyển sang làm mát khi nước vượt nhiệt độ mong muốn.

Cấu hình này giảm số lượng thiết bị so với việc lắp riêng một hệ gia nhiệt và một hệ làm lạnh.

Điều kiện tiên quyết vẫn là công suất lạnh phải đủ. Nếu tải nhiệt cần loại bỏ trong giờ nóng nhất lớn hơn nhiều khả năng làm lạnh của Heat Pump, việc thiết bị có nút “Cooling” không giải quyết được vấn đề.

Hồ gia đình chỉ tăng lên 30–31°C trong một số ngày nắng mạnh và muốn duy trì 28–29°C là tình huống đáng đánh giá Heat Pump hai chiều trước, đặc biệt khi chính hồ đó còn cần sưởi vào mùa lạnh.

Resort có nhu cầu thay đổi theo mùa cũng tương tự. Giá trị lớn nhất của Heat Pump hai chiều nằm ở tính linh hoạt giữa hai chế độ, không phải ở việc mặc định nó thay thế được mọi Chiller.

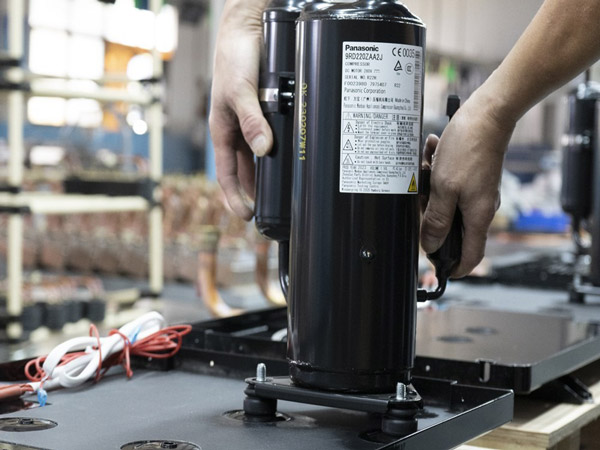

Máy nén kết hợp với van 4 ngả Heat Pump chạy 2 chiều nóng lạnh

Khi nào nên đưa Chiller vào so sánh?

Ba tình huống quan trọng là tải lạnh lớn, làm mát phải chạy kéo dài và nhiệt độ mục tiêu thấp.

Làm mát trở thành tải chính

Hồ sân thượng có thể nhận nhiệt liên tục từ mặt nước, sàn mái, tường bao và các kết cấu bị nung nóng. Sau khi cường độ nắng giảm, một phần nhiệt tích trong kết cấu vẫn tiếp tục truyền vào nước.

Nếu hồ phải giữ nhiệt độ ổn định trong toàn bộ thời gian khai thác, hệ làm lạnh có thể phải chạy nhiều giờ mỗi ngày.

Khi đó làm mát không còn là chức năng phụ theo mùa. Chiller nên được đưa vào so sánh cùng Heat Pump hai chiều dựa trên công suất lạnh thực tế.

Công trình gần như không cần gia nhiệt

Nếu hồ nằm ở khu vực nóng quanh năm và nhu cầu sưởi không đáng kể, lợi thế “hai chiều” của Heat Pump giảm xuống.

Lúc này nên so trực tiếp công suất lạnh, hiệu suất tại điều kiện thiết kế, khả năng chạy tải dài, dải nhiệt nước, lưu lượng và cấu hình trao đổi nhiệt.

Nước phải duy trì ở nhiệt độ thấp

Catalogue Oumal cho dòng Air-Cooled Industrial Water Chiller có các model công suất lạnh từ 2,7 đến 108 kW; bảng Water-Cooled có các model từ 9 đến 150 kW. Tuy nhiên các bảng này được xây dựng theo điều kiện nước lạnh vào/ra 12°C/7°C, không phải điều kiện nước hồ khoảng 28–30°C.

Do đó không được lấy trực tiếp một model được công bố 27 kW hoặc 54 kW tại điều kiện Chiller công nghiệp rồi coi đó là công suất làm mát hồ bơi ở nhiệt độ khác.

Tài liệu Oumal được sử dụng ở đây còn thể hiện hai dải điều chỉnh nhiệt độ khác nhau giữa phần mô tả và bảng thông số. Vì vậy khi chọn máy thực tế phải xác nhận lại datasheet của đúng model và điều kiện tính từ hãng.

Nếu làm mát là nhu cầu chính, có thể đối chiếu nhóm Chiller hồ bơi sau khi đã xác định tải lạnh và nhiệt độ nước yêu cầu.

Hai hồ cùng 100 m³ vẫn có thể cần hai hệ thống khác nhau

Hồ A là hồ Villa 100 m³, có một phần mái che. Nước chỉ vượt 30°C trong những ngày nắng mạnh, mục tiêu khoảng 28–29°C và mùa đông còn cần gia nhiệt.

Heat Pump hai chiều có logic sử dụng rõ: gia nhiệt trong mùa lạnh và chuyển sang làm mát khi cần.

Hồ B cũng 100 m³ nhưng nằm hoàn toàn trên sân thượng khách sạn. Mặt nước chịu nắng trực tiếp, xung quanh nhiều bê tông nóng và nước phải được duy trì ổn định trong suốt khung giờ hoạt động.

Thể tích bằng nhau nhưng tải nhiệt đi vào Hồ B có thể cao hơn đáng kể. Đây là lý do bảng “bao nhiêu m³ dùng model nào” chỉ nên dùng như bước tham khảo ban đầu, không phải căn cứ duy nhất để chọn hệ làm lạnh.

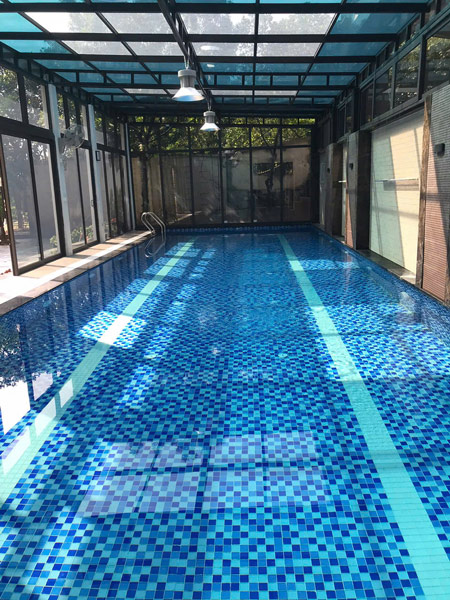

Hồ bơi gia đình 4 mùa 120m3 lắp Heat Pump 2 chiều nóng & lạnh

Công suất đúng nhưng thiếu lưu lượng vẫn không vận hành được

Heat Pump và Chiller đều phải trao đổi nhiệt với một dòng nước đủ lớn.

Khi bổ sung thiết bị nhiệt, van một chiều, van khóa, rắc co và thêm chiều dài đường ống, trở lực toàn tuyến tăng. Điểm làm việc của máy bơm có thể dịch về vùng lưu lượng thấp hơn.

Hiện trường khi đó thường không biểu hiện bằng việc “bơm không chạy”. Bơm vẫn hoạt động nhưng đầu trả yếu hơn, lưu lượng qua bộ trao đổi giảm hoặc Heat Pump bắt đầu báo lỗi Flow.

Power World công bố lưu lượng khuyến nghị và tổn thất áp suất riêng cho từng model Commercial:

Một hệ thống đang chạy ổn với Heat Pump nhỏ không có nghĩa có thể thay trực tiếp bằng model lớn hơn mà giữ nguyên bơm, đường ống và Bypass.

Trước khi nâng công suất thiết bị nhiệt, cần xác định lại lưu lượng thực của tuyến.

Bypass phải được chỉnh theo lưu lượng, không theo cảm giác

Bypass giúp cô lập thiết bị khi bảo trì, đồng thời cho phép phân phối lưu lượng qua nhánh Heat Pump hoặc bộ trao đổi nhiệt.

Mở Bypass quá nhiều có thể làm nước đi đường tắt và thiếu lưu lượng qua máy. Ép quá nhiều nước qua thiết bị cũng có thể làm tăng tổn thất áp suất.

Với Chiller công nghiệp tách khỏi nước hồ qua bộ trao đổi nhiệt trung gian, hệ thống có thể hình thành hai vòng độc lập: mạch nước hồ và mạch nước lạnh. Mỗi mạch cần được tính bơm và tổn thất riêng.

Phần này chỉ là điều kiện kiểm tra khi lựa chọn thiết bị; thiết kế chi tiết phải được xử lý ở sơ đồ thủy lực của công trình.

Chiller công nghiệp có cho nước hồ đi trực tiếp qua máy được không?

Không nên mặc định là có.

Nước hồ có Clo, pH biến động và nhiều công trình sử dụng điện phân muối nên còn có hàm lượng Chloride đáng kể. Trong khi đó Chiller HVAC thường được thiết kế cho một mạch nước lạnh kín với điều kiện nước khác.

Catalogue Oumal mô tả nhiều kiểu bộ trao đổi như bình chứa tích hợp, Shell & Tube hoặc Plate Heat Exchanger, nhưng tài liệu đang có không cung cấp giới hạn Clo hoặc Chloride cho nước hồ.

Trước khi cho nước hồ đi trực tiếp qua Chiller cần có xác nhận của nhà sản xuất về vật liệu tiếp xúc nước, giới hạn Chloride/Clo, dải pH, áp suất và lưu lượng.

Nếu không có xác nhận tương thích, cấu hình nên được đánh giá theo hướng tách mạch Chiller khỏi nước hồ bằng một bộ trao đổi nhiệt phù hợp với hóa chất của hồ.

Heat Pump Power World dành cho hồ bơi được catalogue mô tả dùng ống trao đổi nhiệt titanium trong vỏ PVC. Đây là một khác biệt thiết kế quan trọng khi so với Chiller công nghiệp thông thường.

7 thông tin cần có trước khi quyết định Heat Pump hay Chiller

1. Nhiệt độ nước cao nhất thực tế là bao nhiêu? Với hồ đã vận hành, nên đo tại thời điểm nóng nhất thay vì ước lượng.
2. Nhiệt độ cần duy trì là bao nhiêu? Giảm từ 31°C xuống 29°C khác hoàn toàn việc duy trì 15°C.
3. Công trình có cần gia nhiệt vào mùa lạnh không? Nếu có, lợi thế của Heat Pump hai chiều tăng rõ.
4. Tải nóng lớn nhất xuất hiện lúc nào? Hồ sân thượng lúc 15 giờ không thể dùng cùng giả định với hồ trong nhà.
5. Công suất làm lạnh tại điều kiện thiết kế là bao nhiêu? Không dùng công suất gia nhiệt thay thế.
6. Hệ tuần hoàn có đủ lưu lượng không? Phải xét bơm, đường ống, trở lực và Bypass.
7. Vật liệu trao đổi nhiệt có phù hợp với nước hồ không? Đặc biệt quan trọng với hồ điện phân muối.

Chỉ sau khi trả lời được các câu hỏi này mới có ý nghĩa khi so model theo kW.

Những cách chọn sai thường gặp

Chọn theo con số công suất lớn nhất trên catalogue. Con số nổi bật có thể là công suất gia nhiệt, không phải công suất lạnh.

Thấy máy có chế độ làm mát nên mặc định đủ tải. Chức năng làm mát chỉ cho biết máy có thể hoạt động ở chế độ đó; nó không chứng minh công suất đủ cho hồ.

Cho rằng Chiller luôn mạnh hơn Heat Pump. Công suất phụ thuộc model và điều kiện thử.

Chọn chỉ theo thể tích hồ. Hồ sân thượng, hồ mái che và hồ trong nhà có thể có tải nhiệt rất khác dù cùng m³.

Bỏ qua lưu lượng nước. Đủ kW nhưng thiếu lưu lượng vẫn có thể báo Flow hoặc không trao đổi đủ nhiệt.

Đưa Chiller công nghiệp trực tiếp vào nước hồ khi chưa xác nhận vật liệu. Khả năng tạo nước lạnh không đồng nghĩa khả năng chịu Clo hoặc muối.

Đặt thiết bị giải nhiệt gió trong không gian bí. Khí nóng hồi về cửa hút làm điều kiện vận hành khác dữ liệu catalogue và có thể kéo dài thời gian làm mát.

Heat Pump hay Chiller: chọn theo nhiệm vụ của hồ

Nếu hồ cần sưởi vào mùa lạnh và chỉ làm mát một phần thời gian mùa nóng, Heat Pump hai chiều thường là phương án nên kiểm tra trước.

Nếu hồ có tải lạnh lớn, làm mát là nhiệm vụ chính trong nhiều giờ hoặc cần duy trì nước ở nhiệt độ thấp, Chiller cần được đưa vào tính toán.

Trình tự lựa chọn nên đi theo:

nhiệt độ hiện tại → nhiệt độ mục tiêu → tải nhiệt cần loại bỏ → công suất làm lạnh tại điều kiện thực → lưu lượng nước → vật liệu trao đổi nhiệt → cấu hình lắp đặt.

Đó là cách so sánh có ý nghĩa hơn việc hỏi đơn giản “Heat Pump hay Chiller máy nào mạnh hơn?”.

Câu hỏi thường gặp

Heat Pump hồ bơi có làm lạnh nước được không?

Có, nếu model hỗ trợ chế độ làm mát. Cần kiểm tra riêng công suất làm lạnh, dải nhiệt nước và điều kiện thử của nhà sản xuất. Không lấy Heating Capacity làm Cooling Capacity.

Heat Pump 30 kW có làm lạnh được 30 kW không?

Không thể kết luận từ con số 30 kW. Nếu đó là công suất gia nhiệt, công suất lạnh có thể thấp hơn đáng kể. Phải đọc đúng thông số Cooling của model.

Hồ bơi sân thượng nên dùng Heat Pump hay Chiller?

Không có một đáp án cho mọi hồ sân thượng. Nếu công trình cần cả sưởi và làm mát vừa phải, Heat Pump hai chiều đáng được kiểm tra trước. Nếu tải nóng lớn và kéo dài, phải so thêm Chiller theo tải thực.

Chiller có tiết kiệm điện hơn Heat Pump khi làm mát không?

Không thể kết luận theo tên thiết bị. Việc so sánh phải đặt hai model tại cùng nhiệm vụ công suất lạnh, nhiệt độ nước, điều kiện môi trường và thời gian vận hành.

Có thể dùng Chiller công nghiệp cho hồ bơi không?

Có thể thiết kế một hệ sử dụng Chiller, nhưng không nên mặc định nước hồ có thể đi trực tiếp qua mọi Chiller. Cần xác nhận vật liệu và khả năng chịu hóa chất; khi cần có thể tách hai mạch bằng bộ trao đổi nhiệt phù hợp.

Cold Plunge có dùng Heat Pump hồ bơi hai chiều được không?

Chỉ nên chọn khi nhà sản xuất xác nhận dải nhiệt nước, công suất lạnh và điều kiện vận hành phù hợp. Với bể cần nhiệt độ thấp liên tục, Chiller hoặc hệ lạnh chuyên dụng thường là nhóm thiết bị cần đánh giá trước.

Nguồn kỹ thuật tham khảo

• Power World — Swimming Pool Heat Pump Product Catalogue.
• Oumal — Air Cooled / Water Cooled Industrial Water Chiller Catalogue.
• Các thông số model cần được đối chiếu lại với datasheet và nameplate của thiết bị thực tế trước khi chốt thiết kế.
