Máy Bơm Nhiệt Hồ Bơi (Heat Pump)
Máy bơm nhiệt hồ bơi, thường gọi là Heat Pump, dùng điện để vận hành chu trình lạnh và chuyển nhiệt từ không khí sang nước hồ. Khác với điện trở gia nhiệt, phần lớn nhiệt lượng đầu ra không được tạo trực tiếp từ điện; vì vậy công suất và hiệu suất của máy thay đổi theo nhiệt độ không khí, độ ẩm, nhiệt độ nước và chế độ vận hành [1].
Khi chọn Heat Pump cho hồ bơi, điều quan trọng là đối chiếu đúng công suất, điều kiện công bố COP, nguồn điện, lưu lượng nước và chế độ Heating hoặc Heating & Cooling. Các bước tính tải nhiệt, phân tích hiệu suất hay thiết kế bypass cần được kiểm tra riêng khi đã có dữ liệu cụ thể của công trình.
Heat Pump nằm trong nhóm Công nghệ Nhiệt và Tự động hóa hồ bơi, cùng các giải pháp làm mát, trao đổi nhiệt và điều khiển liên quan.

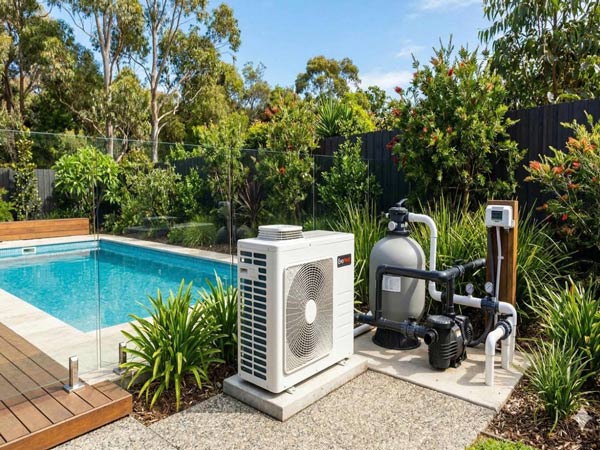

Máy bơm nhiệt hồ bơi Heat Pump lắp ngoài trời
Máy bơm nhiệt hồ bơi phù hợp với nhu cầu nào?
Heat Pump phù hợp khi công trình cần kéo dài mùa bơi, duy trì nước ấm cho hồ gia đình, villa, khách sạn hoặc hồ dịch vụ mà không muốn dùng điện trở làm nguồn nhiệt chính. Với khu vực nóng hoặc hồ sân thượng, chỉ model có chế độ Heating & Cooling mới có thể hỗ trợ làm mát; không nên suy chức năng này từ tên gọi “Heat Pump”.
Thiết bị không thay thế máy bơm tuần hoàn hay bình lọc. Nước vẫn phải được đưa qua bộ trao đổi nhiệt với lưu lượng nằm trong giới hạn của model, sau đó trở về hồ theo sơ đồ lắp đặt. Khả năng đạt nhiệt độ mục tiêu còn phụ thuộc tải nhiệt thực tế và số giờ máy được phép chạy.
Vì vậy, câu hỏi đúng không chỉ là “hồ bao nhiêu mét khối”, mà còn gồm: cần tăng bao nhiêu độ, muốn đạt nhiệt độ trong bao lâu, hồ trong nhà hay ngoài trời, có bạt phủ không và điều kiện không khí tại công trình ra sao.
Các dòng Heat Pump Smartpool.vn đang phân phối
Smartpool.vn hiện phân phối 11 model Power World thuộc hai nhóm mã chính. Mỗi model có cấu hình riêng về công suất, nguồn điện, lưu lượng và phạm vi vận hành; vì vậy cần đối chiếu đúng thông số của từng model trước khi lựa chọn.
| Nhóm model | Model đang hiển thị |
|---|---|
| KZXYC-B | PW015, PW030, PW040, PW060, PW080 |
| KFXYC | PW050, PW100, PW150, PW200, PW250, PW300 |
Catalogue Power World mô tả KZXYC-B trong nhóm Inverter Quiet Series và KFXYC trong nhóm Commercial Series. Bảng thông số của hãng công bố công suất, COP và điện đầu vào ở nhiều điều kiện thử khác nhau, chẳng hạn không khí 27°C/nước 26°C và không khí 15°C/nước 26°C; kết quả giữa hai điều kiện không giống nhau [2].
Do đó, tên model hoặc công suất lớn nhất trên tiêu đề chỉ dùng để sàng lọc ban đầu. Trước khi đặt hàng cần mở đúng trang sản phẩm, đối chiếu model đầy đủ, nguồn điện, dải công suất, lưu lượng, kích thước, chế độ làm nóng/làm mát và revision tài liệu kỹ thuật. Không lấy thông số của một model để áp cho cả series.
Bảy thông số cần đặt cạnh nhau khi so model
Khi so sánh Heat Pump, các thông số chỉ có ý nghĩa khi được đặt trong cùng hoặc tương đương điều kiện thử. Bảy thông tin dưới đây giúp loại nhanh những model không phù hợp trước khi đi sâu vào thông số của từng máy.
| Thông số | Cách đọc khi lựa chọn |
|---|---|
| Công suất nhiệt | So tại cùng nhiệt độ không khí, nhiệt độ nước và độ ẩm; không chỉ lấy trị số lớn nhất |
| COP | Kiểm tra cả giá trị và điều kiện thử đi kèm |
| Chế độ | Xác nhận Heating hay Heating & Cooling theo nhu cầu thực tế |
| Lưu lượng nước | Đối chiếu với lưu lượng hệ tuần hoàn và giới hạn của model |
| Tổn thất áp | Tính thêm ảnh hưởng của Heat Pump, đường ống và cụm van lên máy bơm hiện hữu |
| Nguồn điện | Kiểm tra điện áp, số pha, dòng định mức và yêu cầu bảo vệ điện |
| Dải làm việc | Đối chiếu nhiệt độ không khí, nhiệt độ nước và không gian đặt máy |
COP là tỷ số giữa công suất nhiệt hữu ích và công suất điện đầu vào khi hai đại lượng được biểu diễn cùng đơn vị [4]. COP 6 tại một điều kiện thử không có nghĩa máy luôn tạo sáu phần nhiệt từ một phần điện trong mọi thời tiết. Khi không khí lạnh hơn hoặc điểm làm việc thay đổi, công suất nhiệt và COP có thể giảm; dữ liệu Power World trong cùng catalogue thể hiện rõ sự khác biệt này [2].
Muốn so đúng hiệu suất giữa các model, hãy đọc cách hiểu COP của Heat Pump theo điều kiện thử trước khi dùng con số trên brochure để kết luận máy nào tiết kiệm hơn.

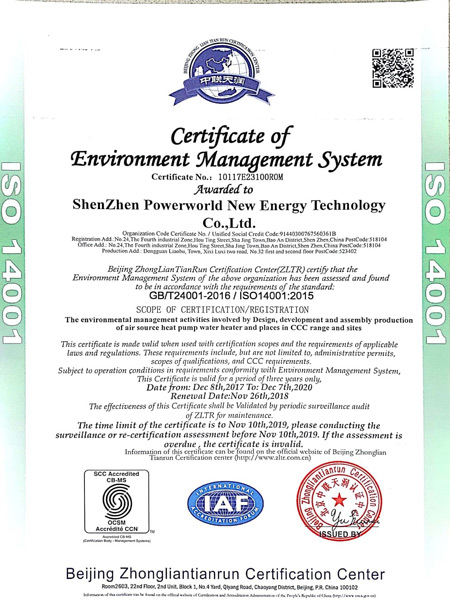

Chứng chỉ máy cấp nhiệt Heat Pump hồ bơi Power World
Không chọn công suất chỉ theo thể tích hồ
Thể tích quyết định lượng nhiệt cần để nâng toàn bộ khối nước từ nhiệt độ ban đầu lên nhiệt độ mục tiêu. Sau khi hồ đã đạt nhiệt độ đặt, tải duy trì lại chịu ảnh hưởng lớn từ bay hơi trên mặt nước, gió, nhiệt độ không khí, nước cấp bù, kết cấu hồ, thời gian sử dụng và bạt phủ. DOE cũng xem vị trí lắp đặt, thời tiết, hồ trong nhà hay ngoài trời và việc sử dụng bạt phủ là các biến của tải gia nhiệt hồ bơi [1].
Hai hồ cùng 80 m³ có thể cần cấu hình khác nhau nếu một hồ đặt trong nhà và được che phủ, còn hồ kia ở ngoài trời, chịu gió và phải tăng nhiệt nhanh trong mùa lạnh. Bởi vậy, các quy đổi kiểu “50 m³ dùng X kW” chỉ nên là bộ lọc sơ bộ, không phải kết luận thiết kế.
Từ thể tích, nhiệt độ đầu–cuối và thời gian yêu cầu, bài tính công suất Heat Pump hồ bơi giúp chuyển sang bước ước tính tải nhiệt trước khi chốt model.
Ở bước thương mại, nên ưu tiên model có công suất thực tế phù hợp tại điều kiện công trình, thay vì chọn máy nhỏ vì giá mua thấp hoặc chọn dư quá lớn chỉ để tạo “dự phòng”. Cả hai cách đều có thể làm sai dự toán điện, thời gian chạy và phương án nguồn cấp.
Điều kiện lắp đặt quyết định khả năng vận hành
Heat Pump chỉ làm việc đúng khi đồng thời có đủ lưu lượng nước, luồng không khí và nguồn điện phù hợp. Manual của Pentair yêu cầu kiểm tra vị trí van bypass và bảo đảm đường nước cho phép lưu lượng qua thiết bị; nguyên tắc này cũng cho thấy bypass phải phục vụ yêu cầu thủy lực của hệ thống, không phải một bộ ba van áp dụng máy móc cho mọi model [3].
Cụm bypass có thể hỗ trợ cân chỉnh lưu lượng và cô lập máy khi bảo dưỡng. Tuy nhiên, đường kính ống, số van và vị trí đấu nối phải theo sơ đồ của model. Nếu bổ sung Heat Pump vào phòng máy cũ, cần tính phần tổn thất áp tăng thêm và xác nhận máy bơm hiện hữu còn đạt điểm làm việc cần thiết.
Phía không khí cũng quan trọng không kém. Không đặt máy trong hốc kín khiến khí xả quay lại cửa hút; khoảng cách tới tường, hướng xả, khoảng cách giữa nhiều máy và đường thoát nước ngưng phải lấy từ manual. DOE ghi nhận hạn chế không gian và thông gió có thể làm phương án lắp Heat Pump trong nhà trở nên kém hiệu quả hoặc tăng đáng kể chi phí cải tạo [1].
Nguồn điện cần được kiểm tra theo đúng model, gồm số pha, dòng định mức, tiết diện dây, thiết bị bảo vệ, tiếp địa và khả năng cấp điện liên tục. Trong sơ đồ lắp đặt UltraTemp của Pentair, chemical feeder hoặc chlorinator được đặt sau Heat Pump trên đường nước về hồ; vị trí thực tế và biện pháp chống chảy ngược vẫn phải theo manual của model [3].
Sơ đồ van, hướng dòng và yêu cầu thoát gió được trình bày tại hướng dẫn lắp đặt Heat Pump hồ bơi; hãy đối chiếu lại với manual của model trước khi thi công.
Sơ đồ lắp đặt máy cấp nhiệt Heat Pump bể bơi
Giá Heat Pump phụ thuộc những gì?
Giá máy bơm nhiệt không thể so chỉ theo số kW trên tên sản phẩm. Hai model có công suất nhiệt gần nhau vẫn có thể khác về công nghệ Inverter hay On/Off, Heating hay Heating & Cooling, nguồn điện, dải nhiệt độ làm việc, độ ồn, hệ điều khiển, vật liệu trao đổi nhiệt và phạm vi bảo hành.
Tổng chi phí triển khai có thể gồm cụm van bypass, ống và phụ kiện, dây và thiết bị điện, bệ máy, vận chuyển hoặc điều chỉnh hệ tuần hoàn hiện hữu. Với công trình dùng nhiều Heat Pump song song, chi phí còn phụ thuộc phương án đường ống, nguồn điện và vị trí lắp đặt. Vì vậy, báo giá nên được xác nhận theo đúng model và phạm vi triển khai thực tế.
Để nhận cấu hình và báo giá phù hợp, cần chuẩn bị: thể tích và diện tích mặt nước; nhiệt độ hiện tại và nhiệt độ mục tiêu; thời gian muốn đạt nhiệt; hồ trong nhà hay ngoài trời; vị trí công trình; bạt phủ; nguồn điện; model máy bơm, bình lọc hiện hữu; lưu lượng thực tế; vị trí dự kiến đặt Heat Pump và nhu cầu chỉ gia nhiệt hay cả làm mát.
Smartpool.vn có thể dựa trên những dữ liệu này để thu hẹp model, kiểm tra khả năng phối ghép và xác định hạng mục lắp đặt. Báo giá cuối cùng cần ghi rõ mã máy, revision thông số, phụ kiện đi kèm, VAT, vận chuyển, phạm vi thi công và chính sách bảo hành thay vì chỉ đưa một con số tổng.
