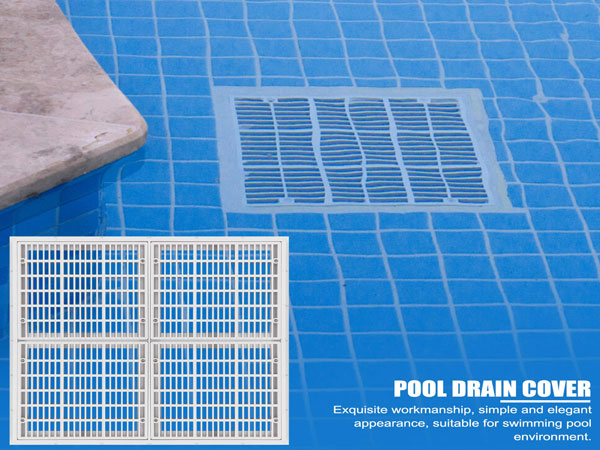

Nắp Hút Đáy Âm Sàn

Một nắp nhựa nằm sát đáy hồ trông có vẻ đơn giản, nhưng đây lại là vị trí không nên chọn bằng cảm tính.

Nếu đường hút được nối trực tiếp về máy bơm, nước đi qua hộp thu đáy có thể tạo chênh áp đáng kể tại cửa hút. Vì vậy điều cần quan tâm không phải chỉ là nắp tròn hay vuông, mà là lưu lượng được phép qua đúng model, cấu tạo chống hút kẹt, thân hộp bên dưới, kết nối đường ống và cách điểm hút được đưa vào toàn bộ hệ thống.

Hộp thu đáy cũng không phải một “máy hút bụi đáy hồ”. Nó là một điểm thu nước ở tầng thấp của hệ tuần hoàn.

Nếu đang lựa chọn đồng thời Skimmer, đầu trả, vacuum fitting và các chi tiết chôn trong kết cấu, xem phụ kiện hồ bơi âm bê tông để khóa cả bộ thiết bị trước khi hoàn thiện phần đáy – thành.

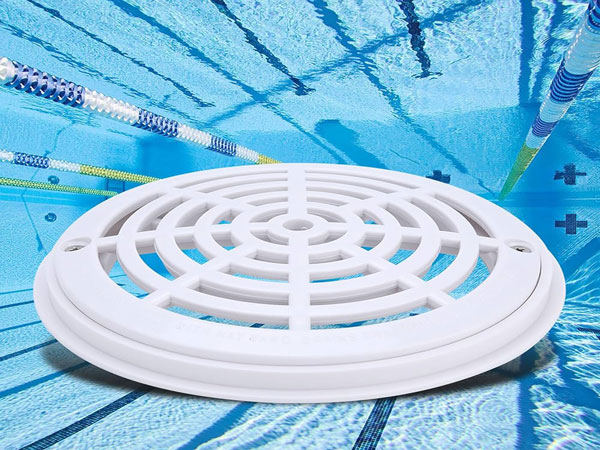

Trước Khi Chọn Nắp Tròn Hay Vuông, Hãy Khóa 4 Dữ Liệu

Bốn thông tin quan trọng hơn hình dáng bên ngoài là:

lưu lượng thiết kế qua điểm hút → rating của đúng cover/body → kiểu connection → yêu cầu an toàn của công trình.

Sau đó mới xét kích thước, hình dạng và vật liệu.

Một cover lớn hơn không tự động cho phép nối với bơm lớn hơn. Ngược lại, một body có cổng ống lớn cũng không có nghĩa nắp phía trên được phép làm việc ở cùng lưu lượng.

Với suction fitting, cover và body phải được xem như một cụm, đặc biệt khi sản phẩm có rating an toàn hoặc hướng dẫn lắp riêng.

Hộp Thu Đáy Không Có Nhiệm Vụ “Hút Sạch Cặn Dưới Đáy”

Đây là một nhầm lẫn rất phổ biến.

Cát, bụi nặng, lá chìm hoặc cặn đã nằm trên sàn không nhất thiết tự di chuyển tới hộp thu đáy. Dòng hút từ một điểm cố định không thay thế được bàn hút hoặc robot vệ sinh.

Vai trò đáng hiểu hơn là:

• Lấy một phần nước tại vùng thấp của hồ;
• Tham gia tổ chức dòng tuần hoàn;
• Phối hợp với các điểm hút khác theo thiết kế;
• Trong một số cấu hình đường ống, hỗ trợ những chức năng vận hành khác.

Nếu hồ cần hút cặn đáy thủ công, nên sử dụng điểm vacuum hoặc Skimmer có adapter phù hợp thay vì tháo nắp thu đáy để cắm ống hút.

Nắp “Anti-Vortex” Chưa Đủ Để Kết Luận An Toàn

Một nắp được làm lồi hoặc có khe hút ở nhiều phía có thể giảm khả năng một vật thể bịt kín toàn bộ bề mặt hút so với một số thiết kế phẳng.

Nhưng hình dạng không phải bằng chứng duy nhất về khả năng chống hút kẹt.

Với công trình có yêu cầu tiêu chuẩn chống entrapment, cần kiểm tra đúng:

• Model cover;
• Marking/chứng nhận nếu specification yêu cầu;
• Lưu lượng định mức;
• Loại body/sump tương thích;
• Cách bắt vít;
• Thời hạn sử dụng nếu nhà sản xuất quy định;
• Hướng dẫn lắp và bảo trì.

Không nên lấy một nắp “nhìn giống Anti-Vortex” rồi ghép vào bất kỳ thân hộp nào có cùng đường kính.

Đặc biệt, nếu dự án áp dụng VGB/ANSI hoặc quy định an toàn khác, phải kiểm tra hồ sơ của đúng model và phạm vi áp dụng của tiêu chuẩn đó.

Một Hồ Có Bắt Buộc Phải Dùng Hai Hộp Thu Đáy Không?

Không nên viết một quy tắc toàn cầu rằng mọi hồ bắt buộc có hai hộp thu đáy cách nhau đúng một khoảng cố định.

Cấu hình chống hút kẹt phụ thuộc vào tiêu chuẩn mà dự án áp dụng, loại suction outlet, khả năng bị che kín, bố trí nhiều outlet, hệ thống bảo vệ bổ sung và hướng dẫn của nhà sản xuất.

Trong nhiều thiết kế, sử dụng nhiều điểm hút thay vì dồn toàn bộ dòng vào một outlet là một giải pháp quan trọng. Nhưng hai nắp không tự động biến hệ thành an toàn nếu cover sai rating, khoảng cách sai, đấu nối không đúng hoặc toàn bộ hệ không đáp ứng tiêu chuẩn áp dụng.

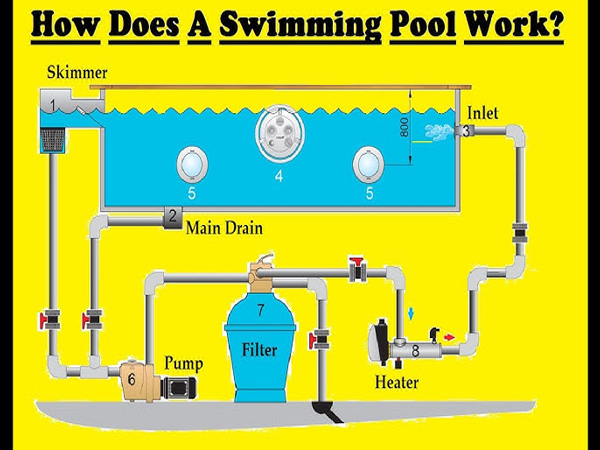

Nếu cần hình dung rõ hơn cách Skimmer, hộp thu đáy, đường hút và các đầu trả được phối hợp trong cùng một vòng tuần hoàn, có thể xem Sơ đồ nguyên lý hệ lọc hồ bơi Skimmer: Dòng chảy, đường ống và vị trí thiết bị.

Đừng Chọn Hộp Thu Đáy Theo HP Máy Bơm

Bảng kiểu:

8" = bơm 1–1,5 HP
9" = bơm 2–3 HP
12" = bơm trên 3 HP

không có giá trị lựa chọn đáng tin cậy.

Cùng một máy 2 HP có thể tạo lưu lượng rất khác nhau ở hai hệ có cột áp khác nhau.

Dữ liệu cần đối chiếu là lưu lượng thực tế tại điểm làm việc, sau đó kiểm tra lưu lượng này được phân chia qua bao nhiêu nhánh và mỗi suction outlet được phép nhận bao nhiêu.

Ví dụ, catalogue Glong có một nhóm Anti-Suction Main Drain được công bố max flow 33,5 m³/h. Con số này thuộc chính series đó, không phải “lưu lượng của nắp tròn 8 inch”.

Nếu chưa xác định lưu lượng toàn hệ, nên xử lý bài toán này trước tại Tính toán hệ thống lọc hồ bơi thay vì chọn nắp từ HP.

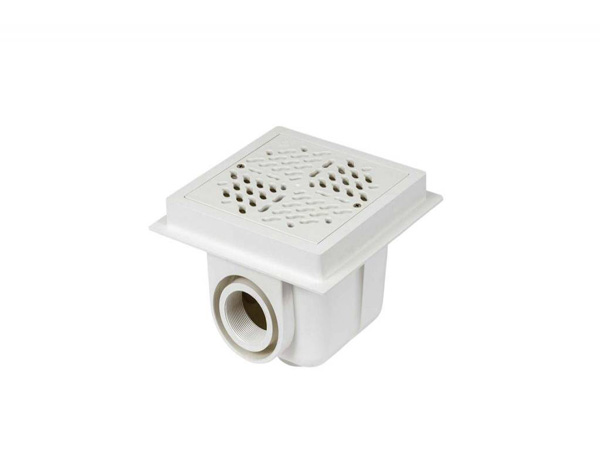

Thân Hộp, Nắp Và Đường Ống Phải Được Xem Cùng Nhau

Khi một nắp cũ vỡ, phản xạ thường là đo đường kính rồi mua một nắp mới gần bằng kích thước cũ.

Với suction outlet, cách làm này có thể không đủ.

Cần biết:

nắp thuộc body nào → khoảng cách và kiểu vít → lưu lượng định mức → connection của body → chiều sâu sump → model được phép thay thế.

Không nên khoan thêm lỗ bắt vít hoặc thay một cover khác series chỉ vì nó che vừa miệng hộp.

Nếu đang xây mới, tốt nhất khóa nguyên bộ body + cover trước khi đổ bê tông. Nếu đang thay thế, ảnh model và kích thước nắp cũ nên đi kèm ảnh thân hộp sau khi tháo an toàn.

Connection Có Thể Là 1,5", 2", 2,5", 3" Hoặc Metric Tùy Model

Không có một size ống duy nhất cho hộp thu đáy hồ bơi.

GEMAS hiện có các main drain khác nhau sử dụng 1,5", 2", 2,5", 3" cũng như Ø63, Ø75 và Ø90 ở từng cấu hình. Một số model còn có connection phụ ở đáy.

Vì vậy không nên ghi:

“hộp thu đáy hồ gia đình dùng D63”

như một quy tắc.

Connection phải được quyết định sau khi đã biết model, lưu lượng, tiêu chuẩn hệ ống và sơ đồ hút.

Nếu đường ống được chôn trước khi model xác định, công trường rất dễ phải dùng nhiều adapter ngay dưới đáy hồ — nơi gần như không còn khả năng tiếp cận sau hoàn thiện.

Hộp Thu Đáy Concrete Và Liner Không Hoàn Toàn Giống Nhau

Giống Skimmer và đầu trả, main drain cho hồ bê tông và hồ dùng Liner có thể có bộ làm kín khác nhau.

GEMAS có các main drain cho Liner đi cùng flange, gasket và vít; đồng thời có nhiều cấu hình connection khác nhau.

Vì vậy trước khi đặt hàng phải xác định:

Concrete hay Liner → body → cover → flange/gasket nếu cần → connection → mặt hoàn thiện.

Không lấy một hộp cho Concrete rồi tự thêm gioăng và xem là tương đương với model Liner.

Hydrostatic Valve Không Phải Phụ Kiện Có Trên Mọi Hộp Thu Đáy

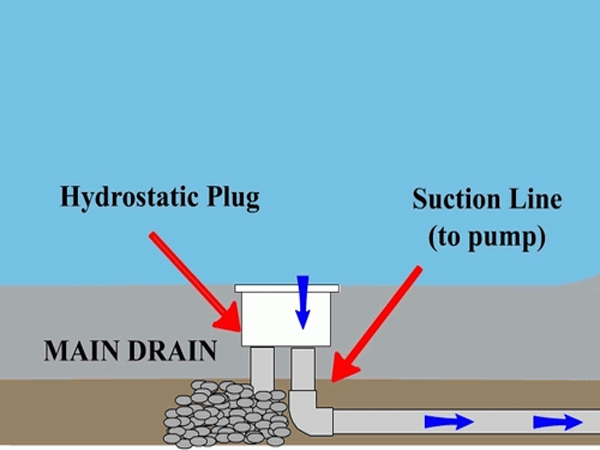

Một số hộp thu đáy có cổng chờ ở phần đáy để lắp hydrostatic valve hoặc phụ kiện liên quan.

Catalogue GEMAS có những body với Ø50 female slip blind connection dành cho hydrostatic valve.

Điều đó không có nghĩa mọi hộp thu đáy đều phải lắp van này.

Cũng không nên thấy hồ tụt nước rồi lập tức kết luận hydrostatic valve bị hỏng. Trước tiên phải xác định hồ thực tế có van, cấu tạo nào đang được sử dụng và vị trí mất nước nằm ở đâu.

Khi chọn hộp thu đáy, chỉ cần xác định đúng body có hỗ trợ connection cho hydrostatic valve hay không. Việc có cần sử dụng van hay không phải dựa trên thiết kế kết cấu và điều kiện nước ngầm của công trình.

Skimmer Và Hộp Thu Đáy Chia Dòng Như Thế Nào?

Không nên áp cố định tỷ lệ 70% Skimmer – 30% hộp thu đáy cho mọi hồ.

Lưu lượng thực tế qua từng nhánh phụ thuộc vào sơ đồ hút, tổn thất đường ống, số lượng outlet và cách hệ được cân bằng. Điều quan trọng là mỗi điểm hút làm việc trong phạm vi phù hợp và tổng lưu lượng của hệ vẫn đáp ứng thiết kế.

Skimmer ưu tiên xử lý vùng nước mặt. Hộp thu đáy lấy nước ở tầng thấp hơn. Hai phần phối hợp để tạo tuần hoàn nhưng không nên khóa bằng một tỷ lệ phần trăm chung cho tất cả hồ.

Nếu cần chọn riêng điểm thu mặt, xem Skimmer hồ bơi.

Khi Nào Hộp Thu Đáy Hút Yếu Không Phải Do Nắp?

Nếu hệ đã vận hành bình thường rồi lực hút giảm, thay nắp lớn hơn thường không phải bước đầu tiên.

Có thể phải kiểm tra:

• Trạng thái van;
• Rác hoặc vật cản trong tuyến;
• Các nhánh hút khác đang được mở bao nhiêu;
• Rò khí ở phía hút;
• Tình trạng bơm;
• Đường ống;
• Cover có bị che hoặc hư hỏng không.

Nếu lực hút giảm ở cả nhánh Skimmer hoặc hộp thu đáy, cần kiểm tra tiếp trạng thái van, đường ống và phía hút của máy bơm trước khi kết luận thiết bị bị hỏng.

Nắp Vỡ Hoặc Mất Vít Không Nên Tiếp Tục Vận Hành Như Bình Thường

Nắp hút đáy nằm tại vị trí có dòng hút nên tình trạng cơ học của cover rất quan trọng.

Nếu cover:

• Nứt;
• Biến dạng;
• Mất vít;
• Không còn nằm đúng vị trí;
• Có nan/khe bị vỡ;
• Hoặc model không xác định được;

không nên tiếp tục xem đây chỉ là vấn đề thẩm mỹ.

Đặc biệt không đặt một miếng lưới chế hoặc nắp phẳng tự gia công lên outlet để sử dụng tạm khi người bơi vẫn xuống hồ.

Với cover có yêu cầu chứng nhận an toàn, việc thay thế cần đúng model hoặc cấu hình thay thế được nhà sản xuất chấp nhận.

Các Nhóm Nắp Hút Đáy Và Hộp Thu Đáy Nên So Sánh Theo Gì?

Khi so sánh từng model, nên ưu tiên body tương thích, kiểu cover, connection, lưu lượng định mức và cấu hình Concrete/Liner. Với nắp thay thế, đường kính ngoài chưa đủ để kết luận hai sản phẩm có thể dùng thay cho nhau.

Giá Nắp Hút Đáy Phụ Thuộc Vào Điều Gì?

Giá không chỉ nằm ở kích thước nắp.

Một bộ có thể khác nhau ở:

body → cover → vật liệu → kiểu connection → Concrete/Liner → flange/gasket → phụ kiện đi kèm → rating an toàn.

Vì vậy, hai nắp cùng đường kính nhưng thuộc hai sump khác nhau không nên được so giá như hai sản phẩm thay thế trực tiếp.

Giá thực tế cần đối chiếu theo model và cấu hình cung cấp. Khi đã có danh sách SKU cụ thể, Smart Pool có thể báo đúng bộ body + cover hoặc cover thay thế tương thích thay vì đưa một mức giá chung theo kích thước.

Trước Khi Đổ Bê Tông Đáy Hồ, Cần Chốt Gì?

Đây là bước quan trọng nhất bài viết cần lưu ý.

Trước khi hộp thu đáy bị bao quanh bởi bê tông, cần khóa:

model body và cover; lưu lượng thiết kế qua outlet; số lượng và cách đấu các điểm hút; connection; cao độ mặt nắp sau hoàn thiện; Concrete/Liner; yêu cầu chống hút kẹt của dự án; và đường ống đi về phòng máy.

Thiết bị âm đáy cũng phải xuất hiện trên bản vẽ với tọa độ, cao độ và chi tiết lắp, thay vì ghi chung “bố trí hút đáy”. Hồ sơ thiết kế Project cũng yêu cầu hộp thu đáy và các thiết bị âm thành phải được phối hợp với kết cấu, cổ ống và chi tiết chống thấm trước khi đóng cốp pha.

Nếu cần xem toàn bộ nhóm Skimmer, đầu trả, vacuum fitting và các thiết bị phải khóa cùng giai đoạn, quay lại phụ kiện hồ bơi âm bê tông.

Câu Hỏi Thường Gặp

Hộp thu đáy có hút sạch cặn ở đáy hồ không?

Không. Đây là điểm hút của hệ tuần hoàn, không thay thế bàn hút hoặc robot vệ sinh.

Một hồ có bắt buộc phải có hai hộp thu đáy không?

Không nên dùng một quy tắc chung cho mọi hồ và mọi quốc gia. Số lượng và cấu hình phải theo tiêu chuẩn áp dụng, thiết kế suction system và đúng rating của thiết bị.

Nắp Anti-Vortex có nghĩa là chắc chắn không thể hút kẹt?

Không. Hình dạng nắp chỉ là một phần. Khả năng bảo vệ còn liên quan tới rating, body/sump, lưu lượng, cấu hình nhiều outlet và tiêu chuẩn áp dụng.

Có thể chọn nắp theo HP máy bơm không?

Không. Phải xác định lưu lượng thực tế và phân chia dòng qua từng suction outlet.

Có nên dùng một nắp thay thế có cùng đường kính nhưng khác hãng?

Không nên quyết định chỉ từ đường kính. Phải kiểm tra body, vị trí vít, rating và hướng dẫn tương thích.

Main Drain có dùng để xả cạn hồ được không?

Có thể trong một số hệ nếu đường ống và van được thiết kế cho việc đó. Đây không phải chức năng mặc định của mọi hộp thu đáy.

Có thể cắm ống bàn hút trực tiếp vào nắp hút đáy không?

Không nên tháo hoặc sử dụng cover đáy như điểm cắm ống vệ sinh. Hãy dùng vacuum fitting chuyên dụng hoặc adapter Skimmer phù hợp với cấu hình hồ.

Hồ tụt nước có phải hydrostatic valve ở hộp thu đáy bị hỏng?

Chưa thể kết luận. Trước tiên cần xác nhận hệ có hydrostatic valve hay không và xác định chính xác vị trí rò.

Với Hộp Thu Đáy, “Đúng Size” Chưa Phải Điều Quan Trọng Nhất

Điểm hút nằm dưới đáy hồ khác một fitting thông thường ở chỗ nó vừa tham gia thủy lực vừa liên quan trực tiếp tới an toàn người bơi.

Vì vậy thứ tự lựa chọn nên là:

xác định yêu cầu an toàn → tính lưu lượng qua nhánh → chọn body/cover có rating phù hợp → kiểm tra connection → khóa số lượng và bố trí → mới chôn thiết bị.

Một nắp lớn nhưng không đúng body chưa chắc an toàn hơn. Một đường ống lớn nhưng cover không đủ rating cũng không phải cấu hình đúng.

Với nắp hút đáy âm sàn hồ bơi, thiết bị nên được xem như một cụm suction outlet hoàn chỉnh, không phải một tấm nắp rời đặt trên đáy.
