Bộ điều khiển pH/ORP

Khi cần tự động kiểm soát pH và quá trình châm hóa chất, chỉ có đầu dò là chưa đủ. Hệ thống còn phải có controller nhận tín hiệu, thiết bị thực hiện lệnh châm và cơ chế liên động phù hợp với tuần hoàn nước.

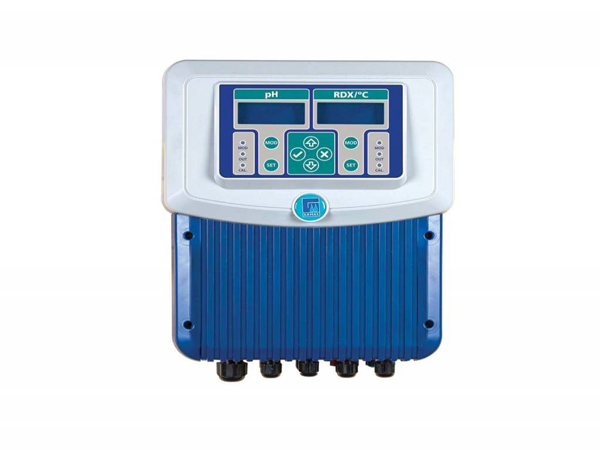

Bộ điều khiển pH/ORP là nhóm thiết bị thực hiện phần đo và điều khiển này. Tùy model, controller có thể dùng bơm định lượng bên ngoài, tích hợp sẵn bơm châm trên panel hoặc phối hợp với máy điện phân muối và hệ điều khiển trung tâm.

Nhóm thiết bị này thuộc Công nghệ Nhiệt & Tự động hóa. Khi chọn sản phẩm, nên nhìn vào cấu hình thực tế của cả bộ, không chỉ việc màn hình có hiển thị pH và ORP.

Bộ Điều Khiển pH/ORP Làm Gì Trong Phòng Máy?

Ở mức cơ bản, hệ thống thực hiện ba bước:

Đầu dò đo nước → controller xử lý tín hiệu → phát lệnh cho thiết bị châm hoặc thiết bị khử trùng.

Đầu dò pH đo trạng thái axit–kiềm của nước, còn đầu dò ORP cung cấp tín hiệu thế oxy hóa–khử theo mV. Controller so sánh tín hiệu nhận được với giá trị cài đặt rồi điều khiển thiết bị phía sau theo khả năng của từng model.

Điểm cần phân biệt là controller không đồng nghĩa với một bộ dosing hoàn chỉnh. Có sản phẩm chỉ gồm bộ điều khiển và đầu dò, trong khi model khác đã tích hợp hai bơm định lượng, phụ kiện gá cảm biến và dung dịch hiệu chuẩn.

Đây cũng là lý do hai sản phẩm cùng mang tên “bộ điều khiển pH/ORP” có thể khác đáng kể về cấu hình và giá.

ORP Có Thay Thế Đo Clo Tự Do Không?

Không nên coi ORP là phép đo trực tiếp nồng độ Clo tự do. ORP thể hiện thế oxy hóa–khử của nước và được nhiều controller sử dụng làm tín hiệu điều khiển quá trình khử trùng, trong khi Clo tự do thường được kiểm tra theo ppm hoặc mg/L.

Vì vậy, khi chọn controller cần xác định công trình muốn điều khiển theo ORP hay đo trực tiếp Clo, vì hai phương án sử dụng cảm biến và cấu hình thiết bị khác nhau.

GEMAS chẳng hạn có cả controller pH–Redox và hệ pH + Free Chlorine. Catalogue của hãng mô tả Free Chlorine Controller sử dụng cảm biến Clo tự do amperometric và thể hiện residual chlorine theo ppm (= mg/L), cho thấy đây không phải cùng một phép đo với ORP.

Phần chuyên sâu về bản chất ORP, ảnh hưởng của pH và khi nào cần dùng ORP cùng phép đo Clo nên được đọc tại bài ORP Là Gì? Khi Nào Nên Dùng ORP Cùng Phép Đo Clo?.

Có Những Cấu Hình Bộ Điều Khiển pH/ORP Nào?

Khi so sánh các bộ pH/ORP, phần cần kiểm tra đầu tiên là phạm vi bộ hàng và thiết bị mà controller sẽ điều khiển.

Ví Dụ Khác Biệt Cấu Hình Từ GEMAS

Catalogue GEMAS cho thấy sự khác biệt rất rõ giữa hai phiên bản Pool Director.

GEMAS Pool Director 2023 được cung cấp với điện cực, cáp điện cực, flow cell và dung dịch chuẩn, lắp trên panel có vị trí dành cho bơm dosing; bơm định lượng không nằm trong bộ hàng và phải chọn thêm theo công suất cần thiết.

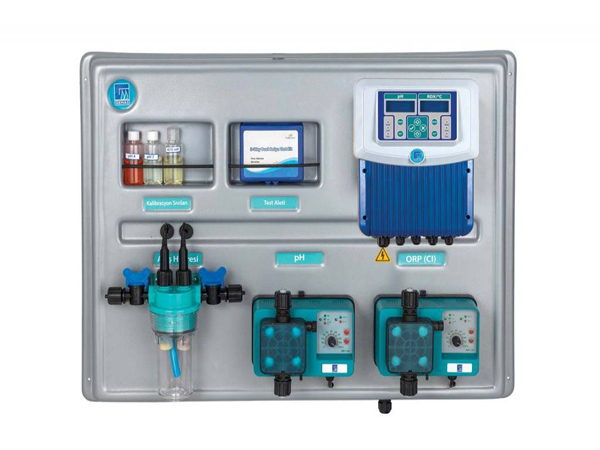

Trong khi đó, Pool Director 2023 ECO đã bao gồm hai bơm nhu động 1,5 L/h hoặc 3,0 L/h tại 1 bar, cùng điện cực, cáp, sensor holder, phụ kiện gá và dung dịch chuẩn.

Đây là ví dụ điển hình cho lý do không nên so sánh giá controller chỉ theo tên sản phẩm. Một bộ có thể đã gồm bơm châm, trong khi bộ khác yêu cầu đặt bơm riêng.

Catalogue cũng ghi controller Pool Director có nhiều chế độ điều khiển pH/ORP và hỗ trợ các tùy chọn như flow switch, kiểm soát mức hóa chất, cảm biến nhiệt độ và truyền dữ liệu RS232/RS485 tùy cấu hình. Catalogue cũng cho thấy Pool Director hỗ trợ nhiều chế độ điều khiển pH/ORP, cùng các tùy chọn như flow switch, kiểm soát mức hóa chất, cảm biến nhiệt độ và truyền dữ liệu RS232/RS485 tùy cấu hình.

Chọn Bộ Điều Khiển pH/ORP Theo Những Tiêu Chí Nào?

Trước khi đi vào model, nên khóa một số thông tin cơ bản của hệ thống.

Nếu controller sử dụng bơm riêng, nên chọn bơm định lượng hóa chất hồ bơi theo cả lưu lượng châm, áp suất và loại hóa chất thay vì chỉ nhìn thông số L/h.

Catalogue GEMAS cũng có nhiều dải dosing khác nhau, từ bơm nhu động 1,5–3 L/h ở 1 bar đến các bơm màng có áp suất cao hơn, cho thấy yêu cầu của bơm là một tiêu chí lựa chọn riêng chứ không nên mặc định mọi controller dùng chung một loại.

Khi Nào Cần Controller pH/ORP Tự Động?

Không phải hồ bơi nào cũng cần nâng cấp ngay lên một hệ pH/ORP hoàn chỉnh.

Nếu đang cân nhắc giữa kiểm tra thủ công, bơm định lượng độc lập và một hệ đo–điều khiển tự động, nên xem bài Bộ Điều Khiển pH/ORP Tự Động: Khi Nào Nên Đầu Tư? để đánh giá mức tự động hóa phù hợp với tần suất vận hành, quy mô hồ và khả năng quản lý nước.

Flow Cell Có Bắt Buộc Với Bộ Điều Khiển pH/ORP Không?

Không phải mọi controller pH/ORP đều phải dùng flow cell.

Tùy thiết kế của thiết bị, đầu dò có thể được lắp bằng sensor holder, electrode chamber hoặc trên một đường lấy mẫu qua flow cell. Catalogue GEMAS liệt kê các phụ kiện này như những thành phần/cấu hình riêng, đồng thời có nhiều loại flow switch cho hệ thống.

Vì vậy, khi chọn bộ hàng cần kiểm tra đúng phương án lắp của model thay vì mặc định phải mua flow cell cho mọi controller.

Flow cell có thể hữu ích khi cần một đường mẫu riêng và thuận tiện cô lập cụm cảm biến để kiểm tra hoặc bảo trì; còn lựa chọn cuối cùng phải theo thiết kế và tài liệu của thiết bị.

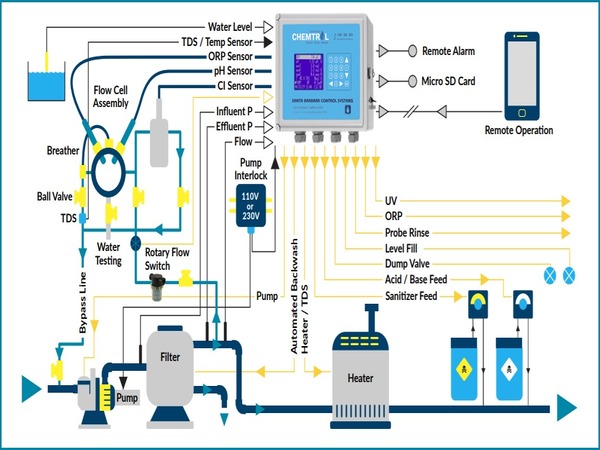

Điều Kiện Lắp Đặt Cần Kiểm Tra

Controller chỉ làm việc ổn định khi đầu dò nhận được mẫu nước phù hợp và quá trình châm hóa chất được phối hợp với tuần hoàn.

Trước khi chốt cấu hình nên kiểm tra vị trí lấy mẫu, điểm châm, áp suất đường nước, phương án gá đầu dò, flow switch và khả năng cô lập cảm biến để bảo trì.

Không nên đặt đầu dò ở vị trí mà mẫu nước chủ yếu phản ánh dòng hóa chất vừa được châm. Tương tự, không nên lấy riêng trạng thái contactor máy bơm làm bằng chứng duy nhất rằng đường ống thực tế đang có dòng nước phù hợp.

Tùy controller, flow switch hoặc phương thức xác nhận trạng thái dòng khác có thể được sử dụng để khóa dosing khi điều kiện tuần hoàn không đáp ứng. Catalogue GEMAS cung cấp flow switch như một tùy chọn cho hệ Pool Director.

Chi tiết bố trí điểm lấy mẫu, điểm châm và logic vận hành nên để bài kiến thức/lắp đặt chuyên sâu xử lý; category chỉ cần xác nhận rằng đây là điều kiện phải kiểm tra trước khi chọn bộ hàng.

Điện Cực pH/ORP Cần Bảo Trì Như Thế Nào?

Đầu dò là bộ phận đo trực tiếp nước nên tình trạng bám cặn, lão hóa hoặc sai lệch hiệu chuẩn có thể ảnh hưởng tới tín hiệu mà controller sử dụng.

Khi kết quả hiển thị khác đáng kể với phép đo đối chứng, đầu dò phản hồi chậm hoặc hệ thống điều chỉnh bất thường, nên kiểm tra vệ sinh và hiệu chuẩn trước khi thay đổi setpoint hoặc kết luận controller hỏng.

Không nên áp dụng một chu kỳ cứng như “bắt buộc 3 tháng” hay “6 tháng” cho mọi hệ. Tần suất kiểm tra phải dựa vào hướng dẫn của thiết bị và điều kiện vận hành thực tế.

Catalogue GEMAS có dung dịch hiệu chuẩn pH và Redox đi cùng nhiều hệ controller, đồng thời Pool Director hỗ trợ chức năng calibration.

Bảng Giá Bộ Điều Khiển pH/ORP Hồ Bơi 2026

Giá bộ điều khiển pH/ORP phụ thuộc trước hết vào phạm vi bộ hàng. Controller đơn lẻ, bộ tích hợp hai bơm định lượng, panel có flow cell hay hệ kết hợp điện phân muối không thể so sánh trực tiếp chỉ bằng một mức tiền.

Bạn điền giá thực tế vào bảng dưới trước khi đăng:

Những Yếu Tố Làm Giá Bộ Điều Khiển pH/ORP Thay Đổi

Chênh lệch giá thường đến từ năm nhóm chính: số và loại cảm biến, controller, bơm định lượng, phụ kiện lấy mẫu/liên động và khả năng giao tiếp dữ liệu.

Một panel có hai điện cực, hai bơm, flow cell và flow switch đương nhiên có phạm vi cung cấp khác controller chỉ gồm màn hình và relay đầu ra.

Tương tự, hệ pH + Free Chlorine sử dụng cảm biến Clo tự do khác với controller pH + ORP nên không nên đưa hai loại này về cùng một mức giá chỉ vì đều dùng cho xử lý nước tự động.

Khi so sánh báo giá, nên đặt hai cấu hình cạnh nhau theo thành phần thực tế, không chỉ theo thương hiệu.

Giá Thiết Bị Và Chi Phí Hoàn Thiện Hệ Thống Không Giống Nhau

Giá thiết bị thường là giá controller hoặc bộ hàng do nhà cung cấp xác nhận.

Chi phí hoàn thiện hệ thống có thể gồm thêm bơm định lượng, bồn hóa chất, ống hút và ống châm, van châm, flow cell, flow switch, cảm biến mức, tủ điện, dây tín hiệu, cải tạo đường ống và công lắp đặt.

Do đó, một báo giá controller thấp hơn chưa chắc là phương án hoàn chỉnh rẻ hơn nếu phía sau còn thiếu nhiều thành phần cần mua riêng.

Ở chiều ngược lại, một panel đã tích hợp bơm, đầu dò và phụ kiện có thể có giá ban đầu cao hơn nhưng phạm vi cung cấp rộng hơn.

Đây là lý do phần “bao gồm những gì trong bộ hàng” nên nằm ngay cạnh giá khi đăng sản phẩm.

Bộ Điều Khiển pH/ORP Có Kết Hợp Với Điện Phân Muối Được Không?

Có, nếu hệ điện phân và controller được thiết kế để phối hợp.

Máy điện phân muối tạo chất khử trùng từ nước có độ mặn phù hợp. Bộ pH/ORP đảm nhiệm phần đo và điều khiển. Một số hệ tích hợp cả hai chức năng trong cùng sản phẩm hoặc sử dụng ORP làm tín hiệu tham gia điều chỉnh quá trình tạo Clo.

Vì vậy, nếu hồ đang dùng hoặc chuẩn bị dùng máy điện phân muối hồ bơi, cần kiểm tra khả năng nhận tín hiệu, đầu dò và logic điều khiển của model cụ thể trước khi mua thêm controller rời.

Không nên mặc định mọi bộ pH/ORP đều kết nối được với mọi máy điện phân muối.

Những Điểm Cần Kiểm Tra Trước Khi Đặt Bộ Hàng

Thay vì giữ một bảng “sai lầm vận hành” dài, category chỉ cần kiểm tra các điểm có thể làm thay đổi trực tiếp cấu hình mua:

Catalogue GEMAS cho thấy các thành phần như dosing pump level control, flow switch và data transfer có thể là tùy chọn, vì vậy khi báo giá phải ghi rõ cấu hình thực tế thay vì mặc định mọi panel đều có đầy đủ.

Cần Chuẩn Bị Gì Để Chọn Và Báo Giá Đúng Cấu Hình?

Đây là phần nên giữ mạnh ở cuối category vì nó chuyển trực tiếp từ nội dung tư vấn sang nhu cầu báo giá.

Trước khi chọn model, nên cung cấp:

• Thể tích hồ và loại hình sử dụng: gia đình, villa, khách sạn, resort hay hồ thương mại.
• Hệ khử trùng hiện tại: Clo lỏng, điện phân muối hoặc công nghệ khác.
• Muốn điều khiển pH + ORP hay cần đo Clo tự do trực tiếp.
• Bơm định lượng hiện tại nếu đã có.
• Lưu lượng tuần hoàn và thông tin cơ bản của phòng máy.
• Loại hóa chất dự kiến sử dụng.
• Ảnh hoặc sơ đồ đường ống hiện hữu.
• Nhu cầu flow switch, cảm biến mức hóa chất và giám sát từ xa.

Từ các dữ liệu này mới xác định được nên dùng controller rời, bộ tích hợp bơm, panel hoàn chỉnh, pH + Free Chlorine hay hệ phối hợp điện phân muối.

Với hồ đang vận hành, ảnh phòng máy thường rất hữu ích vì giúp kiểm tra phần thiết bị có thể giữ lại, không gian lắp panel, phương án lấy mẫu và vị trí bổ sung dosing.

Khi cần báo giá bộ điều khiển pH/ORP, nên gửi thể tích hồ, hệ khử trùng hiện tại và ảnh phòng máy để đối chiếu đúng controller, đầu dò, bơm định lượng và bộ phụ kiện cần thiết trước khi chốt model.

Câu Hỏi Thường Gặp Bộ Điều Khiển pH/ORP Bể Bơi

Bộ điều khiển pH/ORP có nhất thiết phải tích hợp bơm định lượng không?

Không. Có controller chỉ thực hiện đo và phát tín hiệu tới bơm bên ngoài; có model tích hợp sẵn bơm định lượng. Khi so sánh giá cần kiểm tra rõ phạm vi bộ hàng.

Flow cell có phải mua cùng mọi bộ pH/ORP không?

Không. Tùy model, đầu dò có thể dùng sensor holder, electrode chamber hoặc flow cell. Chỉ chọn theo cấu hình được nhà sản xuất hỗ trợ.

Có thể dùng controller pH/ORP với máy điện phân muối không?

Có nếu thiết bị hỗ trợ giao tiếp và logic điều khiển phù hợp. Không mặc định mọi controller đều tương thích với mọi máy điện phân.

Nên chọn pH + ORP hay pH + Free Chlorine?

Phụ thuộc cách công trình cần kiểm soát chất khử trùng. pH + ORP sử dụng tín hiệu thế oxy hóa–khử; hệ pH + Free Chlorine sử dụng cảm biến phù hợp để đo Clo dư trực tiếp. Hai cấu hình có phần cứng và chi phí khác nhau.
