Hệ thống lọc và tuần hoàn là hạng mục cơ điện trung tâm của hồ bơi. Nếu hóa chất giúp kiểm soát vi sinh, thì hệ lọc – tuần hoàn chịu trách nhiệm đưa toàn bộ khối nước đi qua bình lọc, thu gom cặn lơ lửng, phân phối hóa chất đều hơn và giữ dòng nước không bị tù đọng.

Một hệ thống đúng kỹ thuật không chỉ là “bơm đủ mạnh”. Bơm, bình lọc, skimmer, hút đáy, mắt trả, van, đường ống và các thiết bị xử lý phía sau phải được phối theo cùng một điểm làm việc. Nếu bơm quá lớn nhưng bình lọc nhỏ, nước có thể đi qua lớp vật liệu lọc quá nhanh. Nếu ống hút quá nhỏ, bơm dễ ồn, tụt lưu lượng hoặc hút khí. Nếu skimmer và mắt trả bố trí sai, nước vẫn có thể trong gần phòng máy nhưng lắng cặn ở các góc xa.

Tại congnghehoboi.vn, nhóm thiết bị lọc và tuần hoàn được tư vấn theo hướng tích hợp hệ thống: bắt đầu từ thể tích hồ, chu kỳ lọc, tổn thất đường ống, biểu đồ bơm và diện tích lọc, sau đó mới chọn mã thiết bị phù hợp.

Hệ thống lọc và tuần hoàn hồ bơi gồm những gì?

Một trạm lọc hồ bơi hoàn chỉnh thường gồm 4 nhóm thiết bị chính: thiết bị tạo dòng, thiết bị lọc vật lý, thiết bị thu – trả nước và phụ kiện điều khiển dòng.

Trong một hồ bơi dân dụng nhỏ, cấu hình có thể chỉ gồm bơm, bình lọc, skimmer, main drain và mắt trả. Với hồ Villa, Resort hoặc hồ thương mại, hệ thống thường cần thêm manifold van, bypass cho heat pump, điểm châm hóa chất, cảm biến pH/ORP và đường xả backwash riêng.

Nguyên tắc chọn thiết bị theo Turnover Rate

Turnover Rate là thời gian cần để toàn bộ thể tích hồ đi qua hệ lọc một lần theo lưu lượng thiết kế. Đây là chỉ số đầu tiên cần xác định trước khi chọn bơm và bình lọc.

Công thức tính nhanh:

Lưu lượng yêu cầu = Thể tích hồ / Thời gian turnover

Ví dụ: hồ 80 m³, muốn lọc hết một vòng trong 5 giờ:

80 / 5 = 16 m³/h

Với hồ gia đình và Villa, chu kỳ lọc tham khảo thường nằm trong khoảng 4–6 giờ/lượt. Hồ thương mại, hồ trẻ em, hồ có tải người bơi cao hoặc yêu cầu vận hành nghiêm ngặt có thể cần chu kỳ ngắn hơn theo tiêu chuẩn thiết kế riêng.

Turnover Rate chỉ là bước đầu. Lưu lượng tính được phải tiếp tục đối chiếu với tổn thất cột áp, biểu đồ bơm và khả năng chịu lưu lượng của bình lọc.

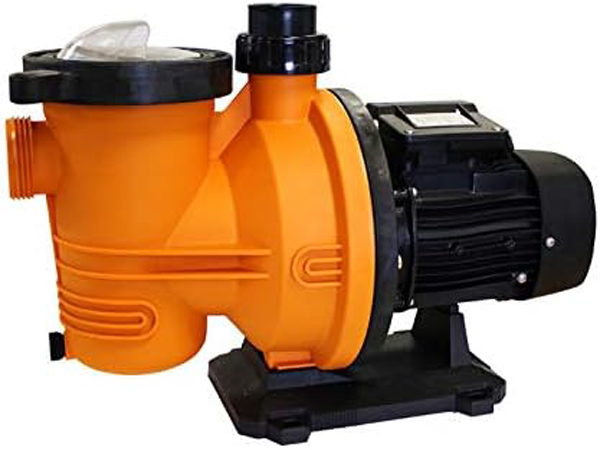

Máy bơm và bình lọc phải phối cùng điểm làm việc

Một lỗi phổ biến là chọn bơm theo HP thay vì theo duty point. Công suất HP chỉ cho biết kích thước động cơ, không cho biết bơm sẽ đạt bao nhiêu m³/h tại hệ thống thực tế.

Khi thiết kế, cần xác định:

• Lưu lượng cần thiết theo turnover rate.
• Tổng cột áp động của hệ thống, gồm ma sát đường ống, co cút, van, bình lọc và thiết bị phụ.
• Điểm làm việc trên biểu đồ bơm.
• Lưu lượng tối đa mà bình lọc cho phép.
• Vận tốc nước trong ống hút và ống trả.

Ví dụ một bơm 1.5HP có thể đạt 22–24 m³/h ở cột áp thấp, nhưng chỉ còn 16–18 m³/h khi hệ thống có nhiều co cút, bình lọc, heat pump và đường ống dài. Vì vậy, không nên kết luận “hồ 80 m³ dùng bơm 1.5HP” nếu chưa biết cột áp thực tế.

Bơm và bình lọc cần được phối sao cho lưu lượng bơm không vượt quá khả năng lọc của bình. Nếu nước đi qua bình quá nhanh, cặn mịn có thể không được giữ tốt, vật liệu lọc dễ bị xáo trộn và nguy cơ channeling tăng lên sau thời gian vận hành.

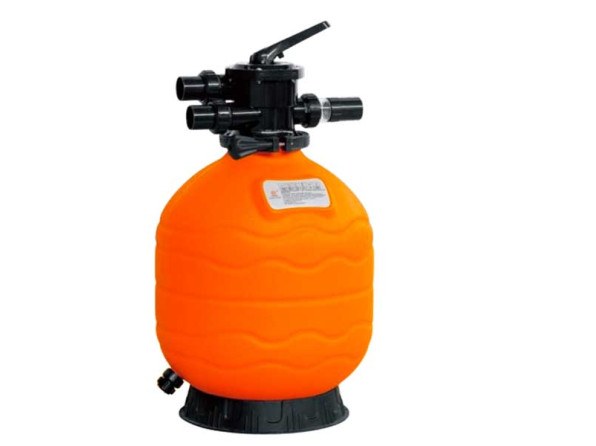

Cụm lọc nước bể bơi gia đình

Vận tốc lọc và diện tích bình lọc

Bình lọc không nên chọn chỉ theo đường kính ngoài. Cần quan tâm đến diện tích bề mặt lọc và lưu lượng cho phép của nhà sản xuất.

Với bình lọc cát dân dụng và thương mại phổ biến, vận tốc lọc thường được kiểm soát theo khuyến nghị của hãng, nhiều cấu hình nằm quanh vùng 40–50 m³/h/m². Các hệ yêu cầu nước trong hơn, tải bẩn cao hoặc vận hành lâu dài có thể chọn vận tốc thấp hơn để tăng biên an toàn.

Bình lọc lớn hơn một chút thường giúp hệ thống vận hành ổn định hơn, giảm tốc độ dòng qua lớp lọc và kéo dài chu kỳ backwash. Tuy nhiên, bình quá lớn so với bơm cũng có thể khiến backwash không đủ lực để làm sạch vật liệu lọc.

Thiết bị thu – trả nước quyết định dòng tuần hoàn trong hồ

Bơm và bình lọc chỉ xử lý được nước đã đi vào hệ thống. Nếu skimmer, hút đáy và mắt trả bố trí sai, vẫn có thể xuất hiện vùng nước ít chuyển động, nơi rêu và cặn dễ tích tụ.

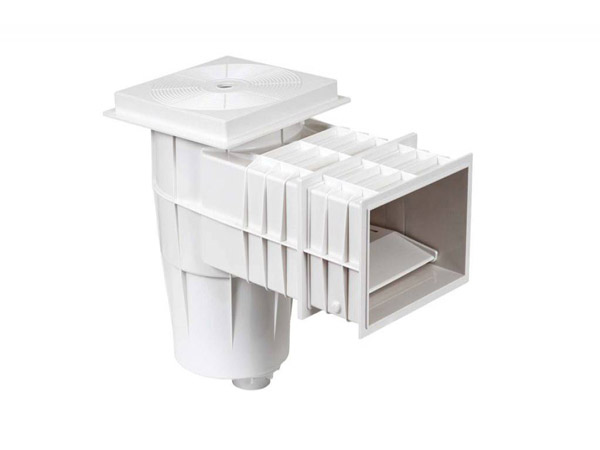

Skimmer

Skimmer thu nước mặt, váng dầu, lá nhỏ và rác nổi. Với hồ Skimmer, vị trí skimmer nên đặt theo hướng gió chủ đạo nếu có thể, để rác nổi dễ trôi về miệng hút. Số lượng skimmer phụ thuộc diện tích mặt nước, hình dạng hồ và lưu lượng bơm.

Skimmer thu nước tràn mặt kết hợp hút vệ sinh bể bơi

Main drain

Main drain hỗ trợ thu nước tầng đáy, xả cạn và cải thiện tuần hoàn ở vùng sâu. Với hồ lớn, main drain nên được bố trí an toàn, có nắp chống kẹt hút và chia nhiều điểm hút nếu lưu lượng lớn.

Inlet / return jet

Mắt trả nước không chỉ đưa nước về hồ mà còn tạo hướng dòng. Vị trí và hướng chỉnh mắt trả cần giúp nước chuyển động đều, tránh để dòng trả quay ngắn về skimmer mà không quét hết chiều dài hồ.

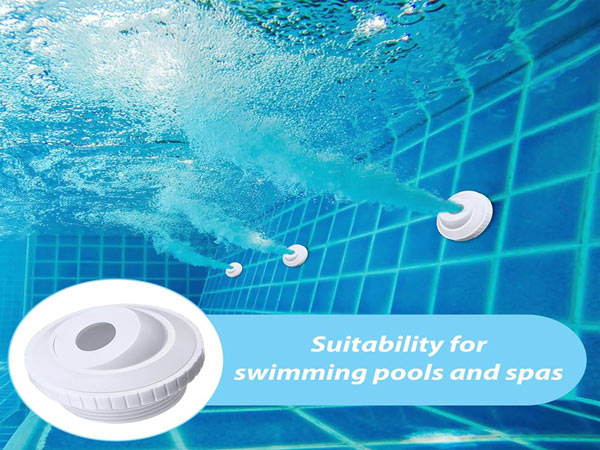

Đầu trả nước sau lọc bể bơi

Vacuum fitting

Lỗ hút vệ sinh giúp kết nối bàn hút đáy thủ công. Khi thiết kế, cần đặt ở vị trí thao tác thuận tiện và kiểm soát van hút để tránh bơm hút khí trong quá trình vệ sinh.

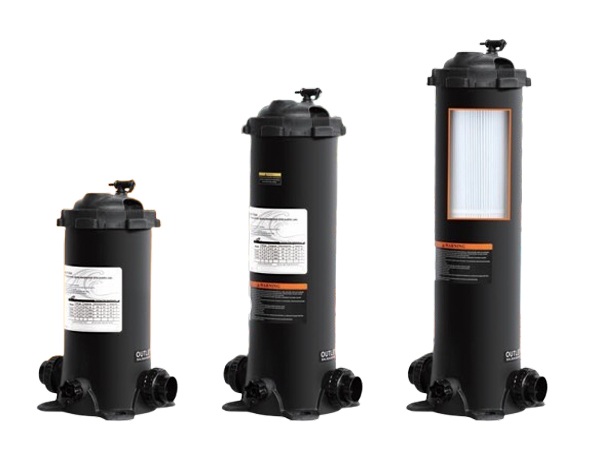

Khi nào chọn lọc cát, cartridge hoặc lọc không đường ống?

Mỗi công nghệ lọc có vai trò riêng. Không nên xem một loại là tốt nhất cho mọi công trình.

Với hồ có đủ không gian phòng máy, bình lọc cát vẫn là lựa chọn phổ biến nhờ độ bền và khả năng xử lý tải bẩn tốt. Với hồ cải tạo hoặc không thể làm phòng máy, hệ lọc không đường ống có thể là phương án đáng cân nhắc. Với spa hoặc hồ nhỏ yêu cầu lọc mịn, cartridge là lựa chọn gọn hơn nhưng cần bảo trì thủ công đều hơn.

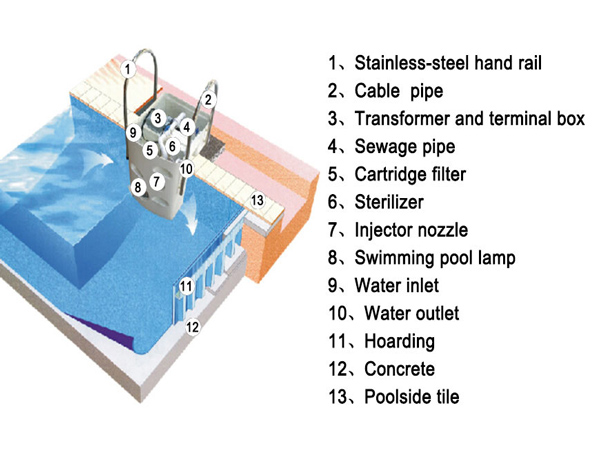

Máy lọc hồ bơi treo thành bể

Ví dụ tính cấu hình cho hồ Villa 80 m³

Dưới đây là ví dụ tham khảo để thấy cách phối bơm – bình lọc – đường ống. Không nên sao chép nguyên cấu hình này cho công trình khác nếu chưa tính lại tổn thất cột áp.

Thông số đầu vào:

• Thể tích hồ: 80 m³
• Turnover Rate mong muốn: 4.5 giờ/lượt
• Lưu lượng yêu cầu: 80 / 4.5 = khoảng 17.8 m³/h

Giả định hệ thống:

• Phòng máy đặt gần hồ, tuyến ống không quá dài

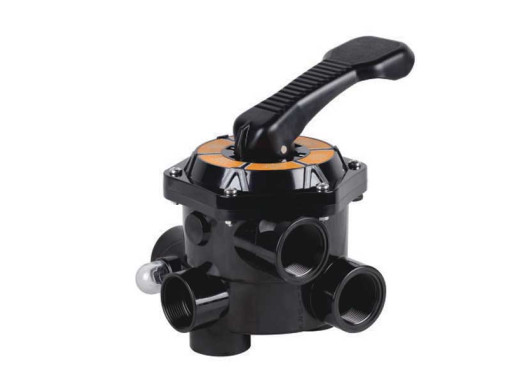

• Có bình lọc cát, van đa cổng, skimmer, main drain và mắt trả
• Tổng cột áp động sau tính toán khoảng 10–12 m

Cấu hình tham khảo:

Nếu phòng máy đặt xa, cao hơn mặt nước, có thêm heat pump hoặc nhiều co cút, cột áp thực tế sẽ tăng. Khi đó cần kiểm tra lại pump curve, không chỉ tăng HP theo cảm tính.

Các lỗi thiết kế thường gặp

Bơm dư lưu lượng so với bình lọc

Bơm quá lớn không làm nước trong hơn nếu bình lọc không đủ diện tích. Ngược lại, dòng qua bình quá nhanh có thể làm giảm khả năng giữ cặn và khiến bình nhanh tăng áp.

Ống hút quá nhỏ hoặc quá nhiều co gấp

Tuyến hút cần được ưu tiên đủ tiết diện, ngắn và ít co gấp. Trên nhiều công trình, ống hút thường được chọn bằng hoặc lớn hơn ống đẩy để giảm vận tốc, giảm tổn thất và cải thiện điều kiện hút của bơm.

Không bố trí van khóa và bypass

Mỗi thiết bị quan trọng như bình lọc, heat pump, UV, điện phân muối hoặc bơm định lượng nên có van khóa hoặc bypass phù hợp. Nếu không, việc bảo trì một thiết bị có thể buộc phải dừng toàn bộ hệ thống.

Không kiểm soát điểm châm hóa chất

Điểm châm hóa chất cần đặt sau các thiết bị nhạy cảm như heat pump, cảm biến hoặc UV tùy cấu hình. Nồng độ hóa chất cục bộ cao có thể ảnh hưởng gioăng, phớt, cell điện phân hoặc bộ trao đổi nhiệt nếu bố trí sai.

Không có đồng hồ áp hoặc bỏ qua áp suất bình lọc

Đồng hồ áp trên bình lọc giúp biết khi nào cần backwash. Nếu không theo dõi áp, người vận hành thường chỉ phát hiện vấn đề khi nước yếu, bơm ồn hoặc nước bắt đầu đục.

Sơ đồ bố trí thiết bị trong phòng máy

Một sơ đồ phổ biến của đường tuần hoàn có thể đi theo thứ tự:

Hồ bơi → Skimmer/Main Drain → Máy bơm → Bình lọc → Thiết bị gia nhiệt/UV nếu có → Cảm biến/điểm châm hóa chất → Trả nước về hồ

Thứ tự thực tế cần theo khuyến nghị của từng thiết bị và bản vẽ P&ID. Van một chiều không nên lắp theo thói quen ở mọi vị trí. Nó chỉ nên đặt tại các đoạn có nguy cơ dòng hồi, siphon hoặc ảnh hưởng ngược tới thiết bị, ví dụ một số tuyến heat pump, đường châm hóa chất, tuyến nâng cao hoặc hệ có bể cân bằng.

Mỗi van một chiều đều làm tăng tổn thất áp, vì vậy cần có lý do thủy lực rõ ràng trước khi đưa vào hệ thống.

Sơ đồ công nghệ lọc tuần hoàn bể bơi

Bơm biến tần có giúp tiết kiệm điện không?

Bơm biến tần hoặc bơm tốc độ thay đổi có thể giúp giảm điện năng trong những giai đoạn chỉ cần tuần hoàn nền, vì công suất bơm giảm mạnh khi giảm tốc độ vòng quay. Nguyên lý này liên quan đến luật ái lực của bơm.

Tuy nhiên, mức tiết kiệm thực tế phụ thuộc vào:

• Lưu lượng tối thiểu hệ thống vẫn cần.
• Thời gian chạy ở tốc độ thấp.
• Tổn thất đường ống.
• Yêu cầu turnover.
• Thiết bị phụ trợ như heat pump, điện phân muối, UV có yêu cầu lưu lượng tối thiểu hay không.
• Cách cài đặt lịch vận hành.

Với hồ gia đình hoặc Villa vận hành nhiều giờ mỗi ngày, bơm biến tần có thể là lựa chọn đáng cân nhắc. Với hệ nhỏ chạy ít giờ hoặc ngân sách ban đầu hạn chế, bơm một tốc độ vẫn có thể phù hợp nếu chọn đúng duty point.

Máy bơm nước bể bơi biến tần Glong

Phân khúc thiết bị và thương hiệu

Hệ thống lọc – tuần hoàn có nhiều phân khúc. Khi chọn thiết bị, nên ưu tiên thông số kỹ thuật, khả năng thay phụ tùng và độ phù hợp với công trình hơn là chỉ so sánh giá.

Phân khúc cao cấp

Thường có độ hoàn thiện tốt, vận hành êm, catalogue rõ, phụ tùng ổn định và phù hợp với hồ Villa cao cấp, Resort hoặc công trình yêu cầu độ bền dài hạn. Các thương hiệu thường gặp gồm Pentair, AstralPool, Kripsol, Hayward và các dòng tương đương.

Phân khúc trung cấp

Phù hợp với hồ gia đình, homestay, Villa quy mô vừa, cần tối ưu chi phí đầu tư nhưng vẫn yêu cầu thiết bị có thông số rõ ràng. Các thương hiệu như Emaux, Gemas, Laswim, Glong hoặc các dòng OEM chất lượng ổn có thể đáp ứng tốt nếu phối đúng công suất.

Phân khúc dự án

Dành cho hồ thương mại, khách sạn, trường học, bể công cộng hoặc hệ lưu lượng lớn. Ở nhóm này, không nên chọn thiết bị theo từng món rời mà cần bóc tách cả cụm bơm, bình lọc, manifold van, tủ điện, đường ống và phương án vận hành.

Gợi ý cấu hình theo loại hồ

Gợi ý liên kết nội bộ

Danh mục con: Máy bơm hồ bơi, Bình lọc cát bể bơi, Bình lọc cartridge, Hệ lọc không đường ống, Skimmer hồ bơi, Hút đáy hồ bơi, Mắt trả nước, Van đa cổng.

Sản phẩm liên quan: Hạt lọc thủy tinh, cát lọc thạch anh, van bướm, van bi PVC, van một chiều, tủ điện hồ bơi, heat pump, máy điện phân muối, bơm định lượng hóa chất.

Bài kỹ thuật nên đọc: Turnover Rate là gì, Head Loss trong hồ bơi, Pump Curve và Duty Point, Cách chọn bình lọc cát, Cavitation là gì, Khi nào cần backwash bình lọc cát, Skimmer và main drain bố trí thế nào.

Câu hỏi thường gặp

1. Hồ bơi gia đình nên lọc bao nhiêu giờ mỗi ngày?

Thời gian lọc phụ thuộc thể tích hồ, lưu lượng bơm, tải người bơi và thời tiết. Với hồ gia đình, thường tính theo chu kỳ 4–6 giờ/lượt, sau đó cài thời gian chạy bơm để đạt số vòng lọc phù hợp trong ngày.

2. Khi nào cần backwash bình lọc cát?

Nên theo dõi đồng hồ áp suất trên bình lọc. Khi áp tăng khoảng 0.5–0.7 bar so với áp lúc bình sạch, hoặc khi lực trả nước yếu rõ rệt, nên tiến hành backwash. Sau backwash cần chuyển rinse trước khi đưa hệ về chế độ filter.

3. Có nên dùng hạt thủy tinh thay cát lọc không?

Có thể cân nhắc nếu muốn cải thiện khả năng giữ cặn và giảm bám bẩn trên vật liệu lọc. Tuy nhiên hiệu quả phụ thuộc loại hạt, kích thước hạt, tốc độ lọc và chế độ backwash. Không nên xem hạt thủy tinh là giải pháp thay thế cho việc chọn sai bơm hoặc bình lọc quá nhỏ.

4. Vì sao máy bơm hồ bơi kêu to?

Nguyên nhân thường gặp là bơm hút khí, mực nước thấp, rọ bơm đầy rác, ống hút hở, van hút mở sai hoặc ống hút quá nhỏ gây tổn thất lớn. Cũng cần kiểm tra bơm có đang chạy lệch điểm làm việc so với pump curve hay không.

5. Bơm lớn hơn có làm nước trong hơn không?

Không hẳn. Nếu bơm lớn hơn nhưng bình lọc và đường ống không phù hợp, nước có thể đi qua lớp lọc quá nhanh, gây áp cao và tăng rủi ro cặn mịn quay lại hồ. Nước trong phụ thuộc vào lưu lượng đúng, bình lọc đủ diện tích, hóa chất ổn định và vệ sinh định kỳ.

6. Hồ có cần cả skimmer và main drain không?

Với hồ Skimmer, nên có skimmer để thu nước mặt và main drain để hỗ trợ thu tầng đáy, xả nước và cải thiện tuần hoàn. Số lượng và vị trí cần tính theo hình dạng hồ, diện tích mặt nước và lưu lượng bơm.

7. Có thể lắp Heat Pump sau bình lọc không?

Thông thường Heat Pump được lắp sau bình lọc để nước vào máy sạch hơn. Cần có bypass, van khóa và kiểm tra lưu lượng tối thiểu theo yêu cầu của Heat Pump. Điểm châm hóa chất nên đặt sau thiết bị gia nhiệt để tránh nồng độ hóa chất cục bộ đi qua bộ trao đổi nhiệt.
