Bình lọc cát Gemas Filtrone D920 van đứng (021825)
Thông tin chi tiết về sản phẩm
Gemas Filtrone D920 mã 021825 là phiên bản D920 sử dụng van đa cổng đặt trên đỉnh bình – Top Mount. Model có đường kính thân bình 920 mm, kết nối 2 inch và lưu lượng tối đa 33 m³/h.
Điểm cần chú ý khi chọn biình lọc cát D920 không chỉ là con số 33 m³/h. Cùng một bình, lưu lượng cho phép thay đổi theo filtration rate của hệ thống; vì vậy cần đặt yêu cầu lưu lượng thực tế, cấu hình máy bơm và không gian phòng máy cạnh nhau trước khi chốt model.
Nếu đang so sánh nhiều kích thước hoặc thương hiệu khác nhau, có thể quay về nhóm bình lọc cát hồ bơi để đối chiếu trước khi đi vào từng model cụ thể.

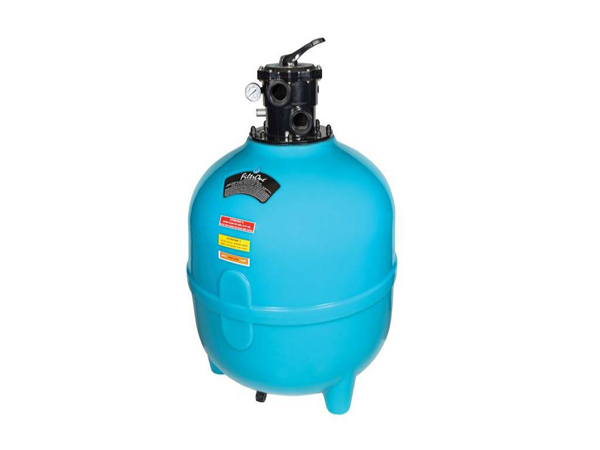

Bình lọc bể bơi van đứng Filtrone D920 mã 021825 lưu lượng 33m3/h
Thông số kỹ thuật Gemas Filtrone D920 021825
| Thông số | Gemas Filtrone D920 – 021825 |
|---|---|
| Series | Filtrone |
| Mã sản phẩm | 021825 |
| Kiểu van | Top Mount – van đặt trên đỉnh |
| Đường kính thân bình | 920 mm |
| Kết nối | 2 inch |
| Lưu lượng tối đa | 33 m³/h |
| Lưu lượng tại filtration rate 40 m³/h/m² | 26 m³/h |
| Lưu lượng tại filtration rate 30 m³/h/m² | 20 m³/h |
| Khối lượng cát lọc | 450 kg |
| Chiều cao H1 | 1.155 mm |
| Chiều cao H2 | 965 mm |
| Khối lượng tịnh | 35,5 kg |
| Vật liệu thân bình | PE, chế tạo bằng rotational moulding |
| Áp suất làm việc tối đa | 2 kg/cm² |
| Áp suất thử | 3,5 kg/cm² |
Dữ liệu 33 m³/h nên được hiểu là giới hạn lưu lượng ở filtration rate cao nhất trong bảng kỹ thuật, không phải lưu lượng mà mọi hệ thống D920 bắt buộc phải vận hành.
Lưu lượng 33 m³/h của D920 được hiểu như thế nào?
Filtrone D920 021825 có ba mốc lưu lượng trong cùng bảng kỹ thuật:
| Filtration rate | Lưu lượng qua D920 |
|---|---|
| 50 m³/h/m² | 33 m³/h – mức tối đa |
| 40 m³/h/m² | 26 m³/h |
| 30 m³/h/m² | 20 m³/h |
Điều này giúp tránh một lỗi chọn thiết bị khá phổ biến: nhìn thấy “33 m³/h” rồi mặc định máy bơm cũng phải luôn đưa đủ 33 m³/h qua bình.
Lưu lượng cần thiết của hệ thống phải được xác định trước, sau đó mới kiểm tra nó nằm ở vùng nào của bình lọc. Khi cần tính sâu hơn mối quan hệ giữa lưu lượng bơm, diện tích lọc và kích thước bình, nên đối chiếu cách chọn bình lọc cát theo lưu lượng máy bơm và diện tích lọc thay vì quy đổi trực tiếp từ HP.
D920 021825 van đứng khác 021815 van ngang ở đâu?
Gemas có hai cấu hình D920 Filtrone trong cùng bảng kỹ thuật: 021815 dùng Side Mount và 021825 dùng Top Mount. Về năng lực lọc danh định, hai model gần như cùng một cấp thiết bị.
| Tiêu chí | 021815 Side Mount | 021825 Top Mount |
|---|---|---|
| Đường kính | 920 mm | 920 mm |
| Kết nối | 2 inch | 2 inch |
| Flow tại 50 m³/h/m² | 33 m³/h | 33 m³/h |
| Flow tại 40 m³/h/m² | 26 m³/h | 26 m³/h |
| Flow tại 30 m³/h/m² | 20 m³/h | 20 m³/h |
| Cát lọc | 450 kg | 450 kg |
| H1 | 1.085 mm | 1.155 mm |
| H2 | 965 mm | 965 mm |
| Khối lượng tịnh | 37,5 kg | 35,5 kg |
| Vị trí van | Bên hông bình | Trên đỉnh bình |
Như vậy, lý do chọn 021825 không phải vì nó lọc được nhiều nước hơn 021815. Điểm quyết định là cách bố trí van và không gian lắp đặt.
Với phòng máy có giới hạn chiều cao, cần lưu ý bản Top Mount có H1 1.155 mm và vẫn phải có thêm không gian thao tác phía trên cụm van. Không nên lấy một khoảng hở cố định cho mọi công trình khi chưa kiểm tra mặt bằng thực tế.

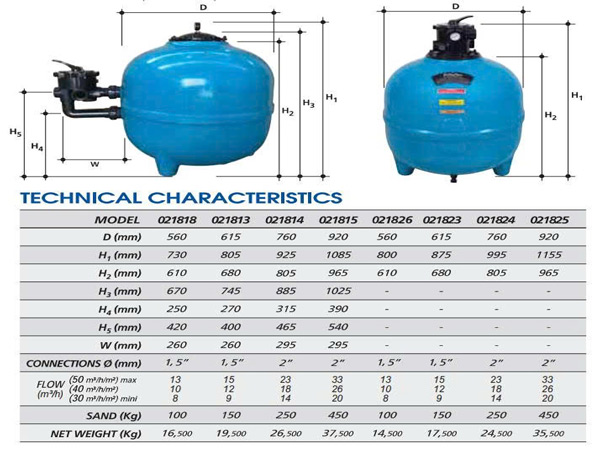

So sánh bình lọc Gemas Filtrone D920 van ngang và van đứng
Khi nào nên chọn D920 thay vì D760?
Trong cùng Filtrone Top Mount, model liền kề đáng so sánh với D920 là D760 mã 021824.
| Tiêu chí | D760 – 021824 | D920 – 021825 |
|---|---|---|
| Đường kính | 760 mm | 920 mm |
| Lưu lượng tối đa | 23 m³/h | 33 m³/h |
| Flow tại 40 m³/h/m² | 18 m³/h | 26 m³/h |
| Flow tại 30 m³/h/m² | 14 m³/h | 20 m³/h |
| Cát lọc | 250 kg | 450 kg |
| Kết nối | 2 inch | 2 inch |
| H1 | 995 mm | 1.155 mm |
D920 hợp lý khi lưu lượng thiết kế đã vượt vùng làm việc phù hợp của D760 hoặc khi hệ thống cần diện tích/lượng vật liệu lọc lớn hơn. Ngược lại, không cần lên D920 chỉ vì muốn dùng một máy bơm có số HP cao hơn.
Nếu lưu lượng cần thiết vẫn nằm trong khả năng của bình lọc cát Gemas Filtrone D760 van đứng 021824, model nhỏ hơn có thể phù hợp hơn về kích thước phòng máy và lượng vật liệu lọc cần sử dụng.
Phối máy bơm với D920: chọn theo lưu lượng, không khóa theo HP
Không có một quy tắc kỹ thuật an toàn kiểu “D920 luôn dùng bơm 3HP”. Hai máy cùng công suất HP có thể tạo ra lưu lượng rất khác nhau khi cột áp, đường kính ống, số lượng co van và Pump Curve khác nhau.
Với D920, phép kiểm tra quan trọng là lưu lượng thực tại điểm làm việc của bơm có phù hợp với lưu lượng mà bình lọc được thiết kế để tiếp nhận hay không. Nếu cần 20–26 m³/h, hệ thống không phải cố đẩy lên 33 m³/h chỉ vì đây là thông số tối đa của bình.
Ngược lại, nếu điểm làm việc của bơm vượt khả năng lưu lượng của bình, cần xem lại phối ghép thiết bị hoặc cách vận hành thay vì chỉ dựa vào công suất động cơ.
Bố trí và vận hành D920 van đứng cần kiểm gì?
Thân Filtrone được làm bằng PE theo công nghệ rotational moulding và có cấu trúc liền khối. Với phiên bản 021825, chiều cao H1 là 1.155 mm; do van nằm trên đỉnh nên phòng máy cần đủ chiều cao để lắp đặt và thao tác trên cụm van.
Bình sử dụng khoảng 450 kg cát lọc, vì vậy vị trí đặt thiết bị cũng nên tính trước đường vận chuyển và không gian thao tác khi nạp hoặc thay vật liệu.
Giới hạn áp suất làm việc tối đa của family Filtrone là 2 kg/cm², trong khi áp suất thử là 3,5 kg/cm². Hai con số này không nên bị hiểu giống nhau: áp suất thử không phải mức vận hành liên tục của hệ thống.
Với công trình đang cải tạo phòng máy, thay đổi vị trí van hoặc nâng cấp cả bơm và bình lọc, có thể chuyển bước khảo sát sang dịch vụ lắp đặt và nâng cấp hệ thống lọc để kiểm tra không gian, lưu lượng và cấu hình đường ống thực tế trước khi thi công.
Báo giá Gemas Filtrone D920 021825
Báo giá nên được xác nhận theo đúng mã 021825 – D920 Top Mount, vì D920 còn có cấu hình Side Mount với mã khác.
Khi yêu cầu báo giá, nên cung cấp tối thiểu model cần mua, lưu lượng hệ thống đang thiết kế và thông tin phòng máy nếu cần tư vấn phối ghép. Điều này giúp tránh nhầm giữa hai phiên bản D920 có cùng năng lực lọc nhưng khác vị trí van.
