Phụ Kiện Hồ Bơi Âm Bê Tông

Có những sai sót chỉ được phát hiện khi thành hồ đã ốp xong: đầu trả mua về không khớp cổ ống đã chôn, thiếu một điểm hút vệ sinh, Skimmer có cổ họng không phù hợp chiều dày thành hoặc vị trí chờ nằm lệch so với cao độ hoàn thiện.

Lúc này vấn đề không còn là giá của một món phụ kiện. Muốn sửa có thể phải can thiệp trở lại phần gạch, chống thấm hoặc đường ống đã bị che kín.

Đó là lý do phụ kiện hồ bơi âm bê tông nên được khóa theo bản vẽ và model trước khi phần thành – đáy bị đóng lại. Nhóm này thường gồm Skimmer, hộp thu đáy, đầu hút vệ sinh, đầu trả nước và các sleeve/conduit hoặc phụ kiện kết nối đặt trong thành hồ.

Nếu đang lựa chọn cùng máy bơm, bình lọc, van và toàn bộ hệ thu – trả nước, xem Hệ thống Lọc & Tuần hoàn hồ bơi để đối chiếu các nhóm thiết bị theo cùng một sơ đồ thủy lực.

Những Thiết Bị Nào Cần Được Khóa Trước Khi Thành Hồ Hoàn Thiện?

Cách dễ nhất để kiểm tra danh mục này không phải nhớ tên từng phụ kiện, mà nhìn theo nước đi vào đâu và quay lại hồ ở đâu.

Không phải công trình nào cũng cần đúng một cấu hình giống nhau. Hồ Skimmer, hồ mương tràn, hồ Liner và hồ bê tông ốp gạch có thể sử dụng bộ phụ kiện khác nhau.

Điều quan trọng là không mua từng món rời rồi để công trường tự tìm cách ghép lại.

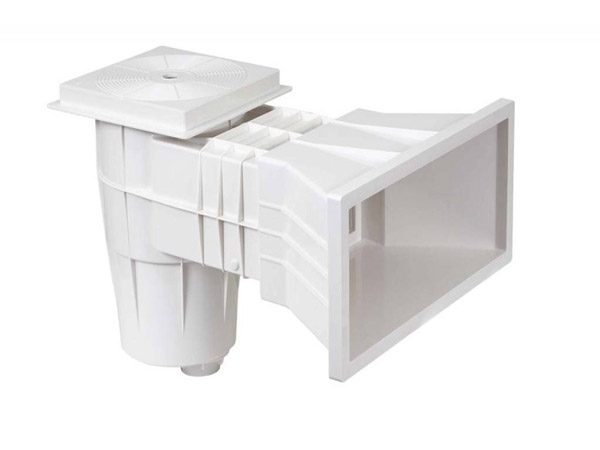

Skimmer Là Điểm Thu Mặt, Không Phải Chỉ Một Hộp Nhựa Âm Thành

Skimmer lấy nước ở vùng bề mặt và đưa nước về tuyến hút của hệ tuần hoàn. Vì vị trí của nó gắn với mực nước và cấu tạo thành hồ, model nên được chốt trước khi hoàn thiện.

Standard, Wide Mouth, Extended Throat hay model cho Liner không chỉ khác nhau về hình dáng. Chúng có thể khác chiều dài cổ họng, kiểu flange, gasket và connection.

Nếu đang ở bước chọn riêng thiết bị này, xem Skimmer hồ bơi để đối chiếu Standard, Wide Mouth, Elevated và Liner theo đúng cấu tạo công trình.

Category này chỉ xác định vị trí Skimmer trong bộ thiết bị âm thành; phần tính số lượng và bố trí dòng cần được kiểm tra ở cấp thiết kế thủy lực.

Hộp Thu Đáy Là Một Điểm Hút Của Hệ, Không Phải “Máy Hút Cặn Đáy”

Một nhầm lẫn thường gặp là cho rằng cặn chìm trên sàn sẽ tự động bị main drain hút hết.

Thực tế, hộp thu đáy là một điểm hút nằm thấp trong hồ. Lưu lượng qua điểm hút phải nằm trong cấu hình được thiết kế, đồng thời được phối hợp với các điểm hút khác và yêu cầu an toàn.

Cát, lá nặng hoặc cặn đã nằm trên sàn vẫn thường cần bàn hút hoặc thiết bị vệ sinh phù hợp.

Nếu cần chọn cụm thu đáy theo đúng cấu tạo và lưu lượng, xem hộp thu đáy hồ bơi.

Không nên tăng tùy ý lưu lượng qua một điểm hút chỉ để mong đáy hồ “sạch hơn”.

Đầu Hút Vệ Sinh Nên Được Nghĩ Tới Trước Khi Hồ Bị Ốp Kín

Vacuum fitting thường bị quên vì nó không tham gia lọc nước liên tục như Skimmer hay return inlet.

Nhưng khi hồ cần hút đáy thủ công, một điểm hút chuyên dụng có thể giúp kết nối ống mềm mà không phải sử dụng Skimmer làm đầu nối trung gian.

Vị trí không nên được quyết định bằng một mốc cố định kiểu “cách mặt nước 30 cm”. Cần xem chiều dài ống hút, khả năng tiếp cận từ sàn, mực nước, kết cấu thành và cách đường hút đi về phòng máy.

Khi sử dụng, bàn hút và ống mềm mới là phần tiếp xúc trực tiếp với đáy. Nếu cần lựa chọn các dụng cụ này, xem bộ dụng cụ vệ sinh hồ bơi.

Điểm hút âm thành chỉ cung cấp kết nối thủy lực; nó không tự tạo chức năng vệ sinh.

Đầu Trả Nước Quyết Định Nước Sau Lọc Đi Trở Lại Hồ Theo Hướng Nào

Sau khi qua bơm, bình lọc và các thiết bị xử lý cần thiết, nước quay lại hồ thông qua các đầu trả.

Một số return inlet dùng nozzle hoặc quả cầu có thể điều chỉnh hướng; một số loại khác có cấu tạo xả cố định hoặc được lắp dưới sàn.

Vì vậy không nên chỉ hỏi:

“Hồ này cần bao nhiêu mắt trả?”

mà bỏ qua lưu lượng cho phép của từng đầu và cách nước được phân phối trên mặt bằng hồ.

Một đầu quá nhỏ so với lưu lượng nhánh có thể tạo vận tốc tia cao; quá nhiều đầu nhưng phân phối và cân bằng không hợp lý lại không bảo đảm loại bỏ vùng nước ít chuyển động.

Catalogue của từng sản phẩm mới là nơi khóa lưu lượng của chính nozzle. Không lấy một mốc 3–5 m³/h rồi áp cho mọi mắt trả.

Wall Conduit Giúp Chuẩn Hóa Vị Trí Xuyên Thành, Nhưng Không Tự Chống Thấm Cho Cả Hồ

Wall conduit hoặc sleeve tạo vị trí xuyên thành và giao tiếp để lắp đầu trả hoặc fitting tương ứng. Sử dụng đúng bộ đồng bộ giúp kiểm soát kích thước và kết nối tốt hơn so với việc chừa một cổ ống tùy ý rồi tìm cách chế đầu lắp sau.

Nhưng wall conduit không phải một “van chống thấm”.

Khả năng kín nước ở vị trí xuyên thành còn liên quan đến:

• cấu tạo bê tông quanh lỗ chờ;
• vật liệu chống thấm;
• xử lý tiếp giáp;
• trình tự thi công;
• fitting và gioăng của đúng model;
• chất lượng lắp đặt.

Một chi tiết có gờ, ren hoặc hình học bám bê tông có thể hỗ trợ cấu tạo, nhưng không nên quảng cáo rằng riêng nó có thể “chặn đứng hoàn toàn thấm mao dẫn”.

Với vị trí xuyên thành, thiết bị và chi tiết chống thấm phải được xem như một tổ hợp, không phải hai công việc độc lập.

Concrete Và Liner Không Dùng Chung Cách Làm Kín

Hai đầu trả nhìn giống nhau vẫn có thể thuộc hai hệ khác nhau.

Ở hồ bê tông ốp hoàn thiện, phụ kiện thường phối hợp trực tiếp với cấu tạo xuyên thành và lớp hoàn thiện.

Với hồ Liner, fitting thường cần thêm flange, gasket và vít để kẹp màng quanh vị trí xuyên.

Vì vậy, trước khi đặt hàng phải khóa ít nhất:

Concrete hay Liner → chiều dày thành → connection → model → cấu hình mặt hoàn thiện.

Không lấy phụ kiện Concrete rồi tự bổ sung gioăng tại công trường và coi như tương đương một model được thiết kế cho Liner.

Số Lượng Skimmer, Hộp Thu Đáy Và Đầu Trả Không Nên Tính Bằng Một Bảng “Rule Of Thumb”

Không nên khóa số lượng Skimmer hoặc đầu trả bằng một tỷ lệ diện tích hay một mức lưu lượng cố định áp cho mọi hồ. Số lượng thiết bị phải đi sau tổng lưu lượng tuần hoàn, hình dạng hồ, khả năng của đúng model và cách phân phối các nhánh.

Nếu cần xác định từ thể tích hồ đến lưu lượng, cột áp, đường ống và bình lọc, xem tính toán hệ thống lọc hồ bơi trước khi chốt số lượng fitting.

Có Cần Cố Định Tỷ Lệ Nước Qua Skimmer Và Hộp Thu Đáy?

Không nên áp một tỷ lệ cố định như 70% Skimmer – 30% hút đáy cho mọi hồ. Lưu lượng qua từng nhánh phải phụ thuộc vào sơ đồ thủy lực, số lượng điểm hút, đường ống, thiết bị thực tế và cách hệ được cân bằng.

Điều quan trọng là từng điểm hút làm việc trong phạm vi phù hợp và tổng lưu lượng tuần hoàn vẫn đáp ứng thiết kế.

Để xem đầy đủ cách nước đi từ Skimmer và các điểm hút về phòng máy, sau đó quay lại hồ qua các đầu trả, có thể xem Sơ đồ nguyên lý hệ lọc hồ bơi Skimmer: Dòng chảy, đường ống và vị trí thiết bị.

Hồ Mương Tràn Có Cần Bộ Phụ Kiện Giống Hồ Skimmer Không?

Không hoàn toàn.

Với hồ mương tràn, nước mặt được thu qua mép/máng tràn thay vì phụ thuộc vào các hộp Skimmer như kiến trúc hồ Skimmer.

Nhưng điều đó không có nghĩa mọi phụ kiện âm bê tông khác đều biến mất. Hồ vẫn cần hệ trả nước và có thể có các điểm hút hoặc fitting khác theo thiết kế.

Nếu công trình còn đang lựa chọn giữa hai kiến trúc thu nước mặt, xem so sánh Skimmer và mương tràn trước khi chốt danh mục thiết bị âm thành.

Như vậy tránh được trường hợp mua cả một bộ Skimmer rồi mới phát hiện hồ đã được thiết kế theo hệ Overflow.

Connection Là Chi Tiết Nhỏ Nhưng Có Thể Làm Chậm Cả Phần Thô

Một đầu trả ghi “2 inch” chưa chắc có cách kết nối hoàn toàn giống một sản phẩm khác cũng ghi 2 inch.

Có model dùng ren, có model dùng slip; phía ống còn có thể liên quan tới chuẩn metric hoặc bộ adapter riêng.

Vì vậy trước khi chôn ống cần xác nhận:

mã fitting → kiểu connection → OD/chuẩn ống → adapter → chiều sâu/chỗ lắp thực tế.

Không tự đồng nhất D60 với Ø63 hoặc một tên size thương mại khác nếu chưa đo và kiểm tra catalogue.

Đây là việc nên khóa trước khi công trường đóng cốp pha hoặc đổ bê tông, bởi càng về sau khoảng không để chỉnh sửa càng ít.

Các Nhóm Phụ Kiện Hồ Bơi Âm Bê Tông Phổ Biến

Tùy kiến trúc hồ và sơ đồ thủy lực, bộ phụ kiện âm bê tông có thể gồm các nhóm sau:

Khi so sánh từng model, nên ưu tiên connection, kích thước, loại hồ phù hợp, lưu lượng do nhà sản xuất công bố và bộ phụ kiện đi kèm. Những dữ liệu này có giá trị lựa chọn cao hơn các mô tả chung về vật liệu hoặc độ bền.

Giá Phụ Kiện Hồ Bơi Âm Bê Tông Phụ Thuộc Vào Gì?

Giá giữa hai fitting cùng công năng có thể khác do model, vật liệu, connection và cấu hình cung cấp khác nhau.

Một return inlet chỉ gồm thân và nozzle sẽ khác cấu hình có wall conduit. Fitting cho Liner còn có thể bao gồm flange, gasket và vít. Skimmer Standard và Wide Mouth cũng không thể so giá nếu bộ phụ kiện đi kèm khác nhau.

Vì vậy giá nên được báo theo đúng model và đúng bộ cấu hình, không áp một mức chung cho “mắt trả nước” hoặc “hút vệ sinh”.

Khi danh sách model cụ thể đã được xác định, Smart Pool có thể đối chiếu giá theo từng mã sản phẩm và connection thay vì dùng một bảng giá ước lượng cho toàn nhóm.

Trước Khi Đổ Bê Tông, Có Sáu Việc Nên Khóa

Đây là thời điểm mà category này có giá trị nhất.

Thứ nhất, khóa kiến trúc thu nước: Skimmer hay Overflow.

Thứ hai, khóa vị trí thiết bị: Skimmer, hộp thu đáy, vacuum fitting và các đầu trả phải có tọa độ/cao độ rõ.

Thứ ba, khóa model hoặc ít nhất cấu hình fitting: không để đội thi công tự chừa lỗ theo kinh nghiệm khi chưa biết thiết bị thực tế.

Thứ tư, khóa connection: ren/slip, tiêu chuẩn ống và adapter phải gặp nhau trên cùng một bản vẽ.

Thứ năm, khóa lưu lượng thiết kế: từ đó mới biết số lượng và phân bổ các điểm hút – trả.

Thứ sáu, khóa chi tiết chống thấm tại vị trí xuyên thành: không giao toàn bộ trách nhiệm chống thấm cho riêng một đoạn conduit.

Sau khi sáu điểm này đã rõ, phần thi công mới có thể tiến hành mà ít phải phỏng đoán.

Câu Hỏi Thường Gặp

Phụ kiện âm bê tông có bắt buộc phải bằng ABS không?

Không nên dùng một vật liệu chung cho toàn bộ thị trường. Nhiều dòng white goods sử dụng ABS, nhưng vật liệu phải lấy theo đúng model và điều kiện sử dụng.

Hồ 50 m² dùng bao nhiêu Skimmer và đầu trả?

Không thể chốt chỉ từ diện tích. Cần xác định lưu lượng tổng, model fitting, hình học hồ và cách phân bổ các nhánh.

Hộp thu đáy có thay bàn hút vệ sinh được không?

Không. Hộp thu đáy là điểm hút của hệ tuần hoàn; cặn đã lắng trên sàn vẫn thường cần quy trình vệ sinh đáy.

Ống xuyên thành có bảo đảm không bị thấm không?

Không có một phụ kiện đơn lẻ bảo đảm toàn bộ chống thấm. Conduit phải được phối hợp với chi tiết bê tông, hệ chống thấm và fitting hoàn thiện.

Hồ Overflow có cần Skimmer không?

Hệ Overflow thu nước mặt bằng máng tràn nên không dùng Skimmer theo vai trò thu mặt như hồ Skimmer. Các điểm hút và phụ kiện còn lại vẫn phải theo sơ đồ thiết kế cụ thể.

Vì sao đầu trả có bọt khí?

Khí có thể đi vào hệ từ phía hút, chẳng hạn mực nước Skimmer thấp, kết nối hút không kín hoặc bơm mất mồi. Không nên kết luận ngay là đầu trả bị lỗi.

Có thể bổ sung vacuum fitting sau khi hồ đã ốp xong không?

Có thể ở một số công trình nhưng thường sẽ phức tạp hơn vì cần bổ sung đường hút và can thiệp thành hồ. Nếu dự kiến hút đáy thủ công, nên chuẩn bị từ phần thô.

Giá Của Một Fitting Nhỏ Không Phải Phần Khó Nhất

Điều đáng quan tâm ở phụ kiện hồ bơi âm bê tông không phải là một đầu trả hay một suction fitting đắt bao nhiêu.

Khác với nhiều thiết bị phòng máy có thể tháo và đổi model tương đối thuận tiện, các chi tiết nằm trong thành hoặc đáy hồ gắn trực tiếp với kết cấu, đường ống và chống thấm.

Vì vậy thứ tự hợp lý là:

khóa sơ đồ thủy lực → khóa vị trí → chọn đúng loại fitting → xác nhận connection → xử lý chi tiết xuyên thành → mới hoàn thiện bê tông và chống thấm.

Một phụ kiện đúng model nhưng đặt sai cao độ vẫn gây khó thi công. Một vị trí chờ đẹp nhưng connection không khớp cũng phải sửa. Category này cần giúp người mua tránh chính hai tình huống đó.
