Một hồ bơi có thể hoàn thiện rất đẹp nhưng vẫn khó vận hành ngay từ ngày đầu. Đầu trả nước yếu, mương tràn chỉ tràn một phía, phòng máy không đủ khoảng tháo thiết bị, cổ ống bắt đầu thấm sau khi ốp lát hoặc đèn âm nước không thể đưa lên sàn để bảo trì đều là những lỗi có thể bắt nguồn từ giai đoạn thiết kế và thi công.

Khi bê tông, chống thấm và lớp hoàn thiện đã che kín các hạng mục bên dưới, một sai lệch nhỏ có thể trở thành công việc sửa chữa lớn. Vì vậy, kiến trúc, kết cấu, đường ống, thiết bị âm thành, phòng máy và điện cần được phối hợp từ trước thay vì xử lý từng phần riêng lẻ tại công trường.

Chuyên mục Thiết Kế & Thi Công giúp xác định đúng nhóm vấn đề cần tìm hiểu theo từng giai đoạn của công trình. Các nội dung chuyên sâu được tách riêng để người đọc có thể đi từ tổng quan đến đúng bộ môn cần kiểm tra mà không phải đọc lại toàn bộ quá trình trong một bài.

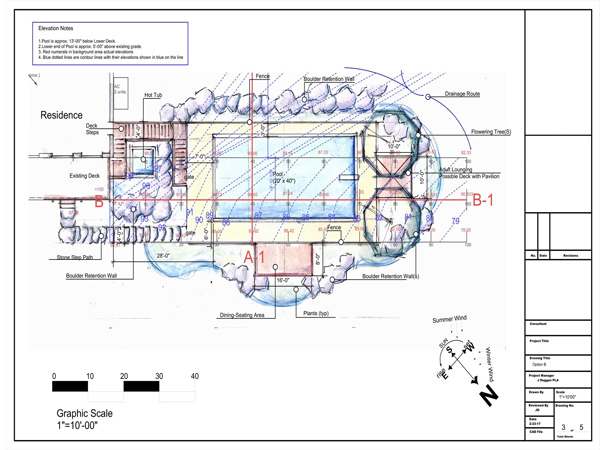

Bản vẽ mẫu thiết kế thi công hồ bơi biệt thự gia đình Ba vì – Hà Nội

Chọn nội dung theo giai đoạn công trình

• Cần nhìn toàn bộ quá trình: Thiết Kế Và Thi Công Hồ Bơi Chuẩn Kỹ Thuật: Từ Kết Cấu Đến Nghiệm Thu A–Z
• Đang chuẩn bị kết cấu hoặc phần thô: Kết Cấu Và Xây Dựng Hồ Bơi: Bê Tông, Nền Móng Và Hồ Đặc Biệt
• Đang chống thấm hoặc hoàn thiện: Chống Thấm Và Hoàn Thiện Hồ Bơi: Cổ Ống, Test Nước, Mosaic Và Sàn Deck
• Đang thi công đường ống và thiết bị âm: Thi Công Đường Ống Và Thiết Bị Âm Thành Hồ Bơi
• Đang bố trí thiết bị, phòng máy hoặc điện: Lắp Đặt Thiết Bị Hoàn Thiện, Phòng Máy Và Hệ Thống Điện
• Hồ cũ cần sửa chữa hoặc nâng cấp: Cải Tạo Và Sửa Chữa Hồ Bơi: Khảo Sát, Dò Rò Rỉ Và Nâng Cấp Hệ Thống
• Đang lựa chọn loại hồ theo mặt bằng và công năng: Mẫu Thiết Kế Hồ Bơi Theo Không Gian Và Công Năng

Bắt đầu từ tổng quan thiết kế và thi công hồ bơi

Nếu cần nhìn toàn bộ quá trình từ phần thô đến chạy thử và bàn giao, nên bắt đầu từ bài tổng quan thiết kế và thi công hồ bơi A–Z.

Bài tổng quan đi qua các lớp chính của một công trình hồ bơi: kết cấu bê tông, chống thấm, đường ống, thiết bị âm thành, phòng máy, điện, hoàn thiện và nghiệm thu. Mục tiêu là giúp người đọc hiểu một thay đổi ở bộ môn này có thể ảnh hưởng tới bộ môn khác như thế nào.

Ví dụ, thay đổi cao độ mặt nước có thể ảnh hưởng đến Skimmer hoặc mương tràn; đổi vị trí phòng máy làm thay đổi chiều dài tuyến ống; chọn thiết bị sau khi đã đổ bê tông có thể khiến kích thước kết nối hoặc vị trí chờ không còn phù hợp.

Khi đã xác định được vấn đề nằm ở đâu, nên chuyển sang từng nhóm kiến thức bên dưới thay vì tiếp tục xử lý mọi chi tiết trong bài tổng quan.

Kết cấu và xây dựng phần thô

Phần bể phải chịu đồng thời tải của nước, bản thân kết cấu, lớp hoàn thiện và các tải liên quan đến vị trí xây dựng. Một hồ đặt trực tiếp trên nền đất khác với hồ nằm trên sàn, trên mái hoặc trong công trình cao tầng.

Những vấn đề như nền móng, chiều dày và bố trí kết cấu, mạch thi công, lỗ xuyên, nước ngầm hoặc tải truyền xuống hệ chịu lực cần được đánh giá theo điều kiện thực tế. Với hồ vô cực, hồ kính, hồ sân thượng hay hồ có nhiều cao độ, phần kết cấu còn phải phối hợp với mép tràn, bể cân bằng và thiết bị âm.

Nhóm Kết Cấu Và Xây Dựng Hồ Bơi: Bê Tông, Nền Móng Và Hồ Đặc Biệt tập trung vào phần thô, tải trọng, bê tông, nền móng, mạch thi công và các dạng hồ có điều kiện kết cấu đặc biệt.

Đây là nhóm nên đọc trước khi đóng cốp pha, bố trí cốt thép hoặc xử lý một công trình đã xuất hiện nứt, lún hay chuyển vị.

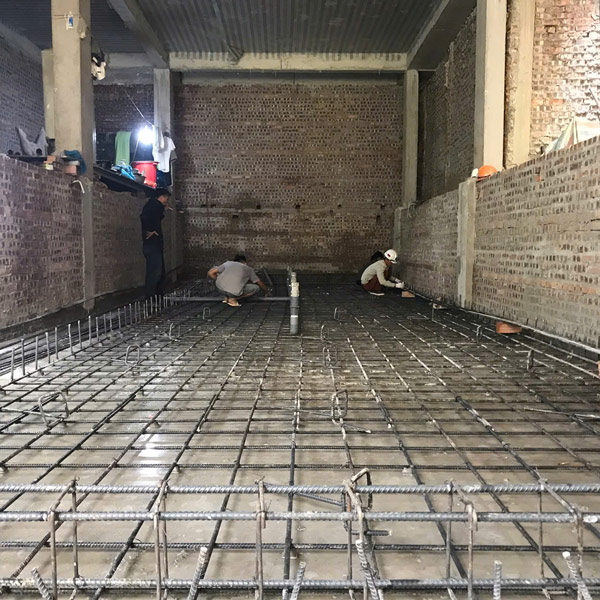

Thi công kết cấu thép đáy hồ bơi gia đình

Chống thấm và hoàn thiện

Hồ bị mất nước không có nghĩa nguyên nhân luôn nằm ở lớp chống thấm. Nước có thể đi qua vết nứt kết cấu, cổ xuyên, thiết bị âm thành, mối nối đường ống hoặc vùng tiếp giáp giữa các vật liệu.

Vì vậy, chống thấm cần được xem như một hệ gồm bề mặt nền, các điểm chuyển tiếp, cổ ống, vật liệu kín nước và lớp hoàn thiện phía trên. Một lớp vật liệu tốt cũng không thể bù hoàn toàn cho bề mặt bê tông không phù hợp hoặc một vết nứt vẫn tiếp tục phát triển.

Nhóm chống thấm & hoàn thiện hồ bơi sẽ đi sâu vào phương pháp chống thấm, xử lý cổ xuyên, kiểm tra kín nước, gạch Mosaic, sơn Epoxy, đá tự nhiên, ron và khu vực sàn quanh hồ.

Nên chuyển sang nhóm này khi phần kết cấu đã hình thành, công trình chuẩn bị xử lý kín nước, thử nước hoặc bắt đầu hoàn thiện bề mặt.

Đường ống và thiết bị âm thành

Đường ống, hộp thu đáy, đầu trả nước, Skimmer, ống tràn và các vị trí chờ là những hạng mục khó tiếp cận lại sau khi công trình đã hoàn thiện. Sai vị trí hoặc một mối nối không kín có thể buộc phải đào đất, cắt sàn hoặc phá lớp hoàn thiện để sửa chữa.

Trong giai đoạn thi công, cần đặc biệt quan tâm đến việc đặt đúng tuyến, giữ cao độ, cố định thiết bị trước khi đổ bê tông và kiểm tra các phần sẽ bị che khuất. Cách tổ chức tuyến ống cũng nên tính đến khả năng thử, cô lập và bảo trì về sau.

Nhóm thi công đường ống và đặt chờ ống chống thấm xuyên thành tập trung vào tổ chức tuyến ống, kỹ thuật nối uPVC, Bypass, thiết bị thu – trả nước, ống chờ đèn và kiểm tra độ kín trước khi lấp đất hoặc hoàn thiện.

Phần này chủ yếu trả lời thi công như thế nào. Khi câu hỏi chuyển sang cần bao nhiêu lưu lượng, chọn đường kính ống nào hoặc tổn thất áp suất bao nhiêu, đó đã là bài toán lọc & thủy lực và nên chuyển sang chuyên sâu riêng.

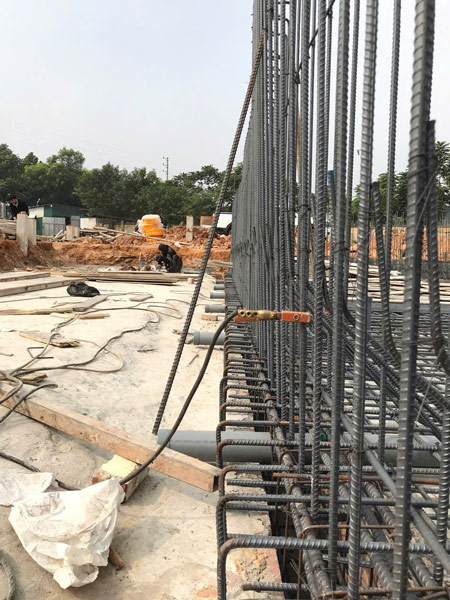

Đặt ống chống thấm xuyên thành bể bơi Trung Tâm Văn Hoá Lâm Thao – Phú Thọ

Lắp đặt thiết bị, phòng máy và hệ thống điện

Một phòng máy có thể chứa vừa toàn bộ thiết bị nhưng vẫn là một phòng máy khó vận hành. Bình lọc không có khoảng tháo, rọ bơm bị vướng tường, van nằm ở vị trí không thao tác được hoặc tuyến xả không có đường thoát phù hợp đều gây khó khăn sau khi công trình đi vào sử dụng.

Mặt bằng phòng máy cần xét đồng thời đường vận chuyển thiết bị, khoảng bảo trì, tuyến ống, van, thoát sàn, thông gió và khu vực điện. Với những hệ thống có máy bơm nhiệt, điện phân muối hoặc thiết bị tự động hóa, hạ tầng đường ống và nguồn điện cũng cần được chuẩn bị theo cấu hình thực tế.

Phần điện phải được triển khai theo hồ sơ và yêu cầu của thiết bị, bao gồm bảo vệ chống rò, tiếp địa, liên kết đẳng thế và khả năng cô lập nguồn khi kiểm tra hoặc sửa chữa.

Nhóm lắp đặt thiết bị trong phòng kỹ thuật phù hợp với giai đoạn công trình chuyển từ phần thô sang lắp thiết bị, đấu nối và chuẩn bị chạy thử.

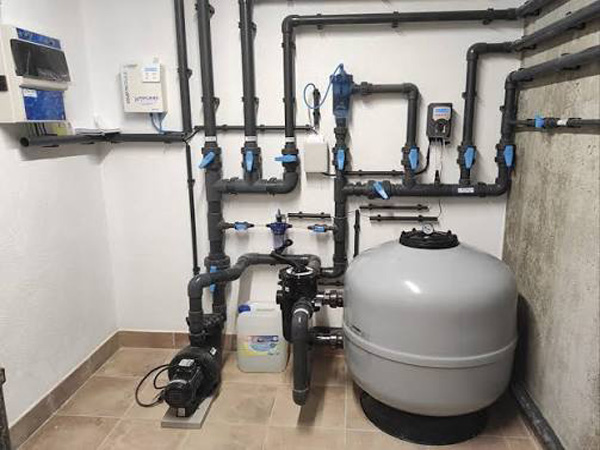

Lắp đật hoàn thiện phòng máy bể bơi sử dụng công nghệ điện phân muối

Cải tạo và sửa chữa hồ bơi cũ

Hồ đã vận hành nhiều năm thường không chỉ xuất hiện một vấn đề riêng lẻ. Rò nước có thể đi cùng gạch bong hoặc ron hỏng; đầu trả yếu có thể xuất hiện cùng áp suất bình lọc bất thường; phòng máy cũ có thể không còn không gian để bổ sung thiết bị mới.

Nếu bắt đầu cải tạo bằng việc thay thiết bị ngay, phần nguyên nhân nằm ở kết cấu, đường ống hoặc bố trí hệ thống có thể vẫn còn nguyên.

Nhóm cải tạo, sửa chữa, nâng cấp hệ thống lọc tuần hoàn hồ bơi đi theo hướng khảo sát hiện trạng trước khi can thiệp. Mục tiêu là phân biệt phần nào còn sử dụng được, phần nào cần sửa và phần nào thực sự cần thay mới.

Đây là điểm bắt đầu phù hợp với hồ đang mất nước, xuống cấp bề mặt, lưu lượng yếu, phòng máy cũ hoặc cần nâng cấp thêm gia nhiệt, xử lý nước và tự động hóa.

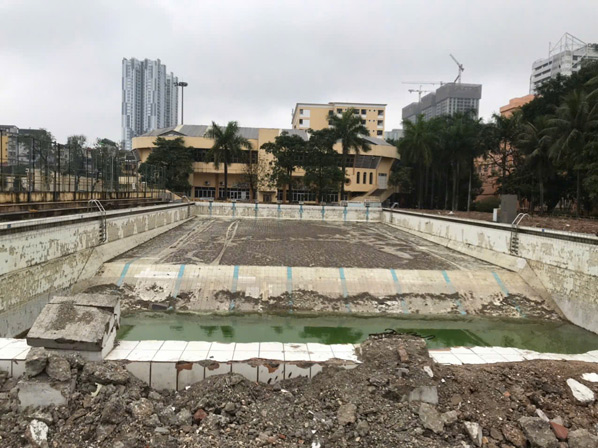

Khảo sát lên phương án cải tạo bể bơi C500 Học Viện An Ninh Nhân Dân

Mẫu thiết kế theo không gian và công năng

Một mẫu hồ đẹp trên phối cảnh chưa chắc phù hợp với công trình thực tế. Hồ gia đình, penthouse, khách sạn, resort, trường học, hồ kinh doanh và hồ trong nhà khác nhau cả về tải sử dụng, không gian kỹ thuật, tiếng ồn, nhiệt độ nước và yêu cầu vận hành.

Ví dụ, hồ sân thượng phải đặc biệt chú ý tới tải trọng, rung và thoát nước; hồ khách sạn phải xét tải người sử dụng và thời gian vận hành; hồ trong nhà còn liên quan tới nhiệt độ và môi trường không khí. Với hồ vô cực hoặc nhiều vùng nước, cao độ và hệ thu nước ảnh hưởng trực tiếp đến cấu hình kỹ thuật phía sau.

Nhóm các mẫu thiết kế hồ bơi đẹp, phù hợp với công năng giúp đi từ điều kiện sử dụng thực tế đến phương án phù hợp, thay vì chỉ tập hợp các phối cảnh đẹp.

Đây là nhóm nên xem khi công trình mới ở bước chọn loại hồ, hình thức mặt nước hoặc tổ chức không gian trước khi đi sâu vào hồ sơ kỹ thuật.

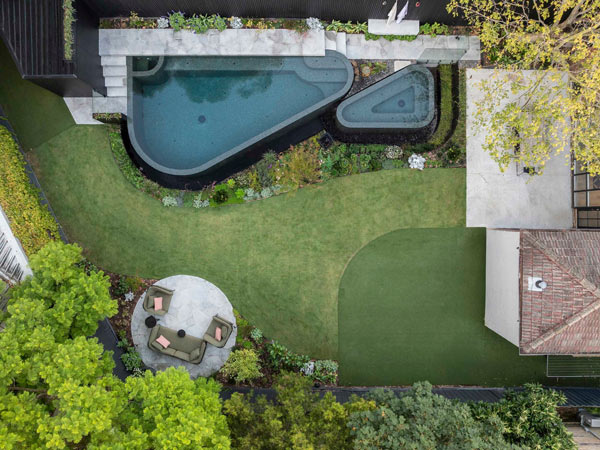

Mẫu thiết kế hồ bơi sân vườn kết hợp bể sục Jacuzzi

Khi vấn đề nằm ở lưu lượng và hệ thống lọc

Thi công tuyến ống đúng không đồng nghĩa hệ thống đã được tính đúng lưu lượng. Một đường ống có thể kín và thẳng nhưng nếu bơm, bình lọc, đường kính ống và các thiết bị nối tiếp không được phối hợp đúng, lưu lượng thực tế vẫn có thể thấp và các đầu trả ở xa vẫn yếu.

Ngược lại, một bản tính thủy lực đúng cũng không đảm bảo hệ thống vận hành tốt nếu đường ống bị thi công sai, van đặt nhầm hoặc mối nối hút khí.

Khi cần đi sâu vào lưu lượng tuần hoàn, cột áp, tổn thất áp suất, đường kính ống, máy bơm, bình lọc và phân phối dòng, nên chuyển sang Lọc & Thủy Lực. Sau khi các yêu cầu kỹ thuật đã rõ và nhu cầu chuyển sang lựa chọn nhóm thiết bị, có thể tiếp tục xem Hệ Thống Lọc & Tuần Hoàn Hồ Bơi.

Trước khi đi sâu vào một phương án

Không cần có đầy đủ toàn bộ hồ sơ mới bắt đầu tìm hiểu, nhưng nên xác định tối thiểu vị trí dự kiến của hồ, kích thước và cao độ cơ bản, công năng sử dụng, loại mặt nước mong muốn và vị trí phòng máy.

Với hồ đang cải tạo, nên có thêm ảnh hiện trạng và bản vẽ cũ nếu còn lưu. Những dữ liệu này giúp phân biệt sớm vấn đề thuộc kết cấu, chống thấm, đường ống, thiết bị hay vận hành trước khi đi sâu vào một hướng xử lý.

Các thông tin chi tiết hơn về nguồn điện, cấp thoát nước, tải nhiệt, thiết bị và mức độ tự động hóa nên được bổ sung khi công trình chuyển sang bước thiết kế kỹ thuật hoặc lựa chọn cấu hình.

Kết luận

Một hồ bơi hoàn chỉnh là kết quả của nhiều bộ môn làm việc trên cùng một công trình. Cao độ ảnh hưởng đến hệ thu nước; kết cấu phải phối hợp với thiết bị âm; đường ống phải được kiểm tra trước khi bị che; phòng máy phải vừa vận hành được vừa bảo trì được; chống thấm và hoàn thiện chỉ nên thực hiện khi các lớp bên dưới đã được kiểm soát.

Chuyên mục Thiết Kế & Thi Công được tổ chức để giúp xác định đúng phần cần đọc tiếp thay vì gom toàn bộ kiến thức kỹ thuật vào một bài duy nhất.

Nếu cần nhìn toàn bộ quá trình từ kết cấu, chống thấm, M&E đến chạy thử và nghiệm thu, hãy bắt đầu với Thiết Kế Và Thi Công Hồ Bơi Chuẩn Kỹ Thuật: Từ Kết Cấu Đến Nghiệm Thu A–Z. Khi đã xác định được bộ môn hoặc giai đoạn cần xử lý, chuyển sang nhóm kiến thức chuyên sâu tương ứng sẽ giúp đi sâu đúng vấn đề và tránh trùng lặp giữa các nội dung.
