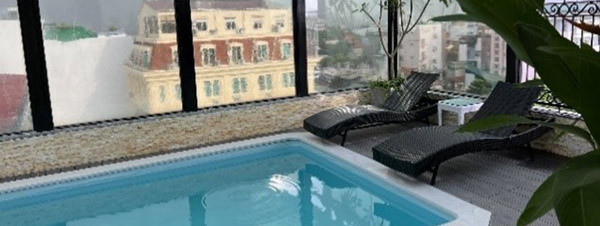

Hồ Bơi Sân Thượng: Kiểm Soát Tải Trọng, Rung Và Thoát Nước

Một hồ chỉ rộng vài chục mét vuông vẫn có thể tạo ra bài toán kết cấu và M&E đáng kể khi đặt trên mái. Cách lấy tổng khối lượng nước chia cho toàn bộ diện tích sân thượng chỉ cho một giá trị trung bình; nó chưa cho biết tải thực sự truyền qua bản sàn, dầm, cột và móng như thế nào.

Ngoài nước trong lòng hồ còn có vỏ bể, bể cân bằng, sàn Deck, cảnh quan, bình lọc và các thiết bị đặt trên những vị trí đỡ riêng. Khi hệ thống vận hành, máy bơm có thể truyền tiếng ù xuống tầng dưới, trong khi một rắc co rò chậm lại đưa nước chạy dưới mặt Deck trước khi vết ố xuất hiện ở trần.

Vì vậy, hồ bơi sân thượng nên được kiểm tra theo hai đường song song: đường truyền lực xuống kết cấu và đường đi của nước nếu nó ra khỏi lòng hồ.

Bài viết tập trung vào các giao điểm đó. Khả năng chịu lực, phương án gia cường và cấu tạo kết cấu cuối cùng vẫn phải do đơn vị chịu trách nhiệm kết cấu của từng công trình tính toán và phê duyệt.

Hồ Bơi Sân Thượng Khác Hồ Đặt Trên Nền Đất Ở Đâu?

Hồ đặt trên nền đất thường truyền tải xuống nền và hệ móng được tổ chức cho bể. Hồ trên mái phải truyền tải qua một chuỗi dài hơn:

đáy hoặc hệ đỡ hồ → sàn/dầm → cột hoặc vách → móng công trình.

Một hồ nhìn trên bản vẽ kiến trúc có vẻ nằm gần cột chưa có nghĩa tải truyền trực tiếp xuống cột đó. Đáy hồ có thể đang vượt nhịp giữa hai dầm; bể cân bằng nằm ở một vùng sàn khác; bình lọc hoặc thiết bị nhiệt lại tập trung phản lực vào một số chân đỡ nhỏ.

Ngoài cường độ chịu lực, hồ trên mái nhạy với độ cứng và chuyển vị. Cao độ mép tràn thay đổi có thể làm hồ Overflow tràn mạnh về một phía. Tại cổ ống, khe kết cấu hoặc vách kính, chuyển vị tương đối còn tác động tới khả năng giữ kín nước.

Nếu cần đối chiếu trường hợp sân thượng với nguyên tắc bê tông, nền móng và các dạng kết cấu hồ khác, phần kết cấu và xây dựng hồ bơi là lớp kiến thức nền phù hợp để mở rộng.

[ẢNH 01 — Sơ đồ mặt cắt: hồ chính, bể cân bằng, thiết bị và đường truyền tải qua sàn–dầm–cột/vách xuống móng. Ghi chú “sơ đồ nguyên tắc, không phải cấu tạo dùng chung”.
ALT: Đường truyền tải của hồ bơi sân thượng xuống kết cấu tòa nhà]

Tải Trọng Hồ Bơi Sân Thượng Phải Lập Theo Vị Trí

Bảng tải nên bắt đầu từ từng bộ phận và trạng thái vận hành thực tế, thay vì một con số tổng.

Một lỗi khi lập bảng tải thiết bị là sử dụng trực tiếp con số Net Weight mà chưa kiểm tra nó mô tả trạng thái nào. Với bình lọc hoặc các thiết bị có chứa nước, vật liệu lọc, khung và phụ kiện, tải đưa vào hồ sơ phải phản ánh cấu hình vận hành thực tế chứ không chỉ trạng thái giao hàng.

Riêng lớp nước tạo tải bao nhiêu?

Với phép tính sơ bộ có thể dùng khối lượng riêng của nước khoảng 1.000 kg/m31.000\ kg/m³. Nếu đáy nằm ngang và chiều sâu nước là hh mét: Khối lượng nước trên 1 m² đáy ≈ 1.000 × h kg/m²

Ví dụ giả định với chiều sâu nước 1,2 m: 1.000 × 1,2 ≈ 1.200 kg/m²

Nếu biểu diễn dưới dạng lực với g≈9,81 m/s2g ≈ 9,81\ m/s², riêng nước tạo tải khoảng: 11,8 kN/m²

Đó mới là phần nước. Vỏ bể, hoàn thiện, tải sử dụng, thiết bị và các tổ hợp tải của công trình chưa nằm trong con số này. Quan hệ áp suất thủy tĩnh cũng cho thấy áp lực lên thành tăng theo chiều sâu theo p=ρghp=\rho gh. [1]

Chiều sâu nước không thể tự quyết định độ dày thành và đáy hồ; kích thước kết cấu còn phụ thuộc sơ đồ tựa, nhịp, kiểm soát nứt và các trạng thái tải của công trình.

Vì sao tải trung bình toàn mái dễ gây hiểu nhầm?

Giả sử tổng hồ và thiết bị nặng vài chục tấn nhưng được chia cho cả sân thượng rộng, tải trung bình có thể nhìn không lớn. Kết cấu thực tế không tiếp nhận tải theo cách đó.

Bình lọc đặt trên một số chân tạo phản lực tại các vùng nhỏ. Bồn cây gom đất và nước vào một góc. Một cạnh hồ nằm trên công xôn có điều kiện làm việc khác cạnh đặt gần hệ dầm chính.

Bản vẽ kiến trúc cho biết hồ nằm ở đâu. Bản đồ tải phải cho biết mỗi khối lượng đi về đâu.

Hồ Thiết Kế Từ Đầu Và Hồ Bổ Sung Vào Công Trình Cũ

Với công trình mới, hồ nên xuất hiện trong hồ sơ kết cấu ngay từ giai đoạn thiết kế. Khi đó dầm, cột, bể cân bằng, phòng máy, lỗ chờ và tuyến thoát có thể được phối hợp trước khi phần thô hoàn thành.

Nếu chiều sâu hồ, vị trí phòng máy hoặc cấu hình thiết bị thay đổi sau đó, bảng tải cũng phải cập nhật. Việc hồ đã xuất hiện trên bản vẽ ban đầu không đồng nghĩa mọi thiết bị phát sinh sau này đều nằm trong tải trọng đã tính.

Ở công trình hiện hữu, bản vẽ cũ chỉ là điểm bắt đầu. Cần đối chiếu với hiện trạng cải tạo, lỗ khoan cắt, thay đổi công năng, dấu hiệu nứt/võng và tình trạng ăn mòn nếu có.

Không nên đưa bể nước hoặc vật liệu nặng lên mái để tự “thử tải”. Nếu dự án cần thử tải, mức gia tải, vị trí đo, trình tự và điều kiện dừng phải nằm trong phương án của đơn vị chuyên môn.

Chuyển Vị Có Thể Gây Sự Cố Trước Khi Kết Cấu Mất Khả Năng Chịu Lực

Hồ giữ nước đòi hỏi hình học ổn định. Với hồ tràn, biến dạng có thể làm cao độ mép tràn thay đổi. Với Mosaic, chuyển vị có thể xuất hiện dưới dạng nứt ron hoặc bong lớp hoàn thiện. Ở cổ ống, khe hoặc vách kính, chuyển vị tương đối tác động trực tiếp tới chi tiết kín nước.

Hồ đầy, hồ cạn và bể cân bằng ở các mực khác nhau cũng không tạo cùng một trạng thái làm việc. Trường hợp bất lợi phải được xác định theo hồ sơ dự án, thay vì áp một tổ hợp cố định cho mọi hồ.

Nếu hồ hoặc tuyến ống giao với khe kết cấu, chi tiết đó cần được xử lý theo chuyển vị dự kiến; không nên nối cứng hoặc lấp kín khe chỉ để tạo bề mặt hoàn thiện liên tục.

Rung Máy Bơm Có Thể Truyền Qua Cả Kết Cấu Và Đường Ống

Trên mái, tiếng ồn không chỉ truyền qua không khí. Rung từ máy có thể đi qua bệ xuống bản sàn, dầm và vách. Một đường khác chạy từ đầu máy sang đường ống, giá treo hoặc điểm kẹp cứng.

Vì thế có trường hợp đứng cạnh máy không thấy tiếng quá lớn nhưng tầng dưới vẫn xuất hiện tiếng ù.

Kiểm tra nguyên nhân thủy lực trước

Nếu rung thay đổi cùng mực nước bể cân bằng, lượng bọt khí trong nắp bơm hoặc trạng thái van, nên kiểm tra phía hút trước khi thêm đệm chống rung.

Hút khí, xâm thực, cánh bơm, ổ bi hoặc bệ lắp lệch đều có thể gây rung. Một tấm cao su dưới chân máy chỉ tác động lên đường truyền rung tại bệ; nó không sửa được nguyên nhân nằm trong thủy lực hoặc cơ khí của máy.

Đường ống cũng phải được xử lý như một đường truyền rung

Ngay cả khi máy đặt trên bộ cách rung, đường ống nối cứng và được giữ chặt vào kết cấu sát máy vẫn có thể truyền dao động ra ngoài bệ.

Khớp nối mềm hỗ trợ bù chuyển động và giảm ứng suất tại kết nối, nhưng không nên được xem như giải pháp duy nhất để loại bỏ rung đường ống. Tài liệu của Mason Industries lưu ý các connector vẫn trở nên cứng hơn khi chịu áp và không mặc định triệt được mọi thành phần rung của hệ. [2]

Van và đoạn ống nặng vẫn cần gối đỡ phù hợp, tránh dồn tải hoặc lực xoắn vào đầu bơm.

[ẢNH 02 — Sơ đồ hai đường truyền rung: máy → bệ → sàn và máy → ống → gối đỡ → kết cấu.
ALT: Đường truyền rung từ máy bơm hồ bơi qua bệ và đường ống]

Giữ Nước Trong Hồ Và Bảo Vệ Mái Là Hai Nhiệm Vụ Khác Nhau

Một lòng hồ không rò chưa chứng minh mái phía dưới đã được bảo vệ đầy đủ.

Nước ngoài lòng hồ có thể đến từ đường ống, rắc co, van, phớt bơm, bình lọc, bể cân bằng tràn, nước mưa, nước vệ sinh hoặc nước ngưng của thiết bị nhiệt.

Phần giữ nước của bể liên quan đến kết cấu hồ, kiểm soát nứt, mạch ngừng, cổ ống, chi tiết cản nước và hệ chống thấm.

Phần bảo vệ mái phải xử lý độ dốc, điểm thu, tuyến thoát, các vị trí xuyên sàn và đường nước trong kịch bản một mối nối bên ngoài lòng hồ bị rò.

Không nên rút gọn hai nhiệm vụ thành câu “quét hai lớp chống thấm”. Vật liệu, số lớp và cấu tạo khe phụ thuộc hệ nền và chi tiết dự án.

Với Deck, nước lọt xuống dưới lớp hoàn thiện phải có đường về điểm thu. Phễu, van và các mối nối cần bảo trì nên có khả năng tiếp cận mà không phải phá toàn bộ mặt sàn.

Thoát Nước Sân Thượng Phải Kiểm Tra Cả Kịch Bản Tuyến Chính Bị Tắc

Có thể chia nguồn nước cần xử lý thành ba nhóm chức năng:

Một phễu lớn chưa chứng minh hệ thoát đủ năng lực. Tuyến sau phễu — ống nhánh, ống đứng, đoạn chuyển hướng, cao độ và điểm đấu cuối — mới quyết định nước có thực sự thoát được hay không.

Kịch bản dự phòng cũng không nên được kiểm tra trong điều kiện tuyến chính vẫn hoạt động hoàn hảo.

Một nguyên tắc fail-safe đáng tham khảo là giả định hệ thoát chính bị chặn rồi đánh giá mức nước sẽ dâng đến đâu. IPC 2021 yêu cầu khi đánh giá ponding trên mái phải giả định primary drainage bị blocked; trong các cấu hình thuộc phạm vi của code này, secondary roof drainage còn phải có đường xả độc lập với hệ chính. [3]

Đây là nguồn tham khảo về nguyên tắc kỹ thuật, không phải tuyên bố IPC là quy chuẩn bắt buộc cho mọi công trình tại Việt Nam.

Nếu hai phễu cuối cùng cùng nhập vào đoạn ống đang bị tắc, hệ vẫn có một điểm lỗi chung. Thêm phễu nhưng không thay đổi đường thoát phía sau chưa tạo được dự phòng thực sự.

Đường nước cũng phải được xem xét khi mất điện. Một giải pháp thoát sự cố phụ thuộc hoàn toàn vào bơm điện cần có kịch bản rõ ràng khi nguồn điện không còn.

[ẢNH 03 — Sơ đồ thoát nước sân thượng: phễu chính, đường dự phòng, bể cân bằng, van cô lập, tủ điện và cao độ cửa. Minh họa “hai phễu nhưng chung một điểm nghẽn”.
ALT: Đường thoát nước vận hành mưa và sự cố của hồ bơi sân thượng]

Phòng Máy Trên Mái Phải Cho Phép Cô Lập Sự Cố

Nền phòng máy nên dẫn nước về điểm thu thay vì giữ nước dưới bệ. Phễu không nên bị bình lọc, khung thép hoặc tuyến ống che kín.

Van hút, van trả, van bể cân bằng, cấp bù và bypass phải còn khả năng thao tác sau khi hoàn thiện. Khi một nhánh bị rò, người vận hành cần nhận diện và cô lập được nguồn nước của nhánh đó.

Khả năng thay thiết bị cũng phải được xét từ thiết kế. Một bình lọc hoặc máy nhiệt có thể được đưa lên khi công trình còn mở nhưng vài năm sau không thể tháo xuống nếu cửa, lan can hoặc mái kính đã khóa đường vận chuyển.

Khi bài toán chuyển sang lối thao tác van, vùng khô–ướt, khoảng tháo thiết bị và đường vận chuyển, nên đối chiếu trực tiếp với hướng dẫn bố trí mặt bằng phòng máy hồ bơi.

Với điện, tủ và thiết bị đóng cắt phải được phối hợp với vùng có nguy cơ ướt. Thiết bị điện đã bị nước xâm nhập không nên được tự cấp điện trở lại chỉ vì bề mặt bên ngoài đã khô; ESFI khuyến nghị việc đánh giá phải do người có chuyên môn thực hiện trước khi đưa thiết bị trở lại vận hành. [4]

Giới Hạn Phạm Vi: Pipe-less Và Chiller Là Quyết Định Cấu Hình Tiếp Theo

Không gian kỹ thuật hạn chế có thể khiến hệ lọc không đường ống trở thành một phương án cần cân nhắc. Tuy nhiên, việc giảm một số tuyến ống không loại bỏ yêu cầu kiểm tra tải tại vị trí lắp, lưu lượng tuần hoàn, tiếng ồn và khả năng bảo trì.

Hệ lọc không đường ống chỉ nên được cân nhắc sau khi đã xác định rõ mặt bằng kỹ thuật, lưu lượng tuần hoàn và yêu cầu bảo trì của hồ; việc lựa chọn cấu hình cần dựa trên điều kiện vận hành thực tế thay vì chỉ mục tiêu giảm đường ống hoặc thu gọn phòng máy.

Hồ trên mái cũng không mặc định cần Chiller. Nhu cầu làm mát chủ động chỉ xuất hiện sau khi nhiệt độ nước thực tế, nhiệt độ mục tiêu, tải nhiệt và các giải pháp thụ động đã được đánh giá.

Khi hồ thực sự cần làm mát chủ động, Pool Chiller hồ bơi là giải pháp cần được đánh giá theo tải nhiệt, nhiệt độ nước mục tiêu và điều kiện môi trường; không nên chọn công suất máy chỉ từ thể tích hồ.

Quy Trình Phối Hợp Trước Khi Thi Công

Với hồ trên mái, các giao điểm giữa kết cấu và M&E nên được khóa trước khi bị che bởi hoàn thiện:

1. Kiểm tra hồ sơ và hiện trạng: bản vẽ kết cấu, lịch sử cải tạo, nứt/võng và dữ liệu cần khảo sát bổ sung.
2. Lập bản đồ tải: đặt hồ chính, bể cân bằng, thiết bị, cảnh quan và vùng tập kết lên cùng mặt bằng kết cấu.
3. Khóa tuyến kỹ thuật: hút, trả, xả, Backwash, cấp bù, thoát tràn, điện và van cô lập.
4. Nghiệm thu trước khi che kín: cổ ống, mạch ngừng, gối đỡ, lỗ chờ và đường ống.
5. Thử kín và thử thoát theo hồ sơ: không lấy một thời gian hoặc áp lực thử cố định áp cho mọi hệ.
6. Chạy thử tích hợp: lọc, cấp bù, xả, rung, tiếng ồn, cảnh báo và phản ứng của hệ trong các tình huống bất lợi được mô phỏng an toàn.

Trước khi khóa phương án, chỉ cần quay lại hai câu hỏi.

Đường truyền lực: nước, bể, thiết bị và tải sử dụng đang truyền qua bộ phận nào xuống kết cấu?

Đường nước sự cố: nếu mưa lớn, vỡ ống, bể cân bằng tràn hoặc tuyến thoát chính bị nghẽn, nước sẽ đi đâu trước khi tới cửa, tủ điện hoặc trần tầng dưới?

Nếu một trong hai đường chưa thể hiện rõ trên hồ sơ, phương án chưa nên được khóa chỉ vì kiến trúc và phối cảnh đã hoàn thành.

Với công trình hiện hữu, bộ dữ liệu tối thiểu nên có mặt bằng mái, hồ sơ kết cấu thu thập được, kích thước và cao độ hồ, vị trí bể cân bằng, danh sách thiết bị dự kiến và sơ đồ cấp thoát nước để các bộ môn cùng kiểm tra.

Nếu công trình đã chuyển từ giai đoạn tìm hiểu sang nhu cầu khảo sát, phối hợp kết cấu–M&E và lập hồ sơ triển khai, bước tiếp theo phù hợp là chuyển sang phạm vi dịch vụ thiết kế và thi công hồ bơi trọn gói.
