Một hồ bơi có thể được hoàn thiện rất đẹp nhưng vẫn tồn tại sai sót nghiêm trọng trong phần thô.

Gạch mosaic thẳng hàng không cho biết băng cản nước tại mạch ngừng có bị gập hay không. Thành hồ phẳng sau khi tháo cốp pha cũng không chứng minh bê tông đã điền kín quanh hộp thu nước mặt, hộp thu đáy và các cổ ống. Với hồ vô cực, mặt nước cân bằng trong ngày bàn giao chưa chắc giữ được đường tràn đều nếu mép tràn tiếp tục võng, co ngót hoặc lún chênh lệch.

Nhiều khuyết tật chỉ xuất hiện sau khi hồ được cấp nước: góc thành – đáy nứt, cổ ống thấm, mép tràn chỉ làm việc ở một phía hoặc đường ống bị kéo lệch theo chuyển vị của nền. Khi đó, việc sửa chữa thường không dừng ở bê tông mà còn liên quan đến lớp chống thấm, vật liệu hoàn thiện và hệ thống đường ống đã bị che kín.

Kết cấu hồ bơi phải đồng thời chịu tải, duy trì hình học và hạn chế nứt để giữ nước. Không có một chiều dày thành, mác bê tông hoặc cấu hình cốt thép dùng chung cho mọi hồ.

Các thông số chịu lực phải được xác định từ hình học, địa chất, nước ngầm, tải trọng, vị trí xây dựng, cách kết cấu được đỡ và tiêu chuẩn áp dụng cho dự án. Nội dung dưới đây giúp nhận diện dữ liệu và điểm kiểm tra; không thay thế hồ sơ tính toán của kỹ sư kết cấu.

Kết cấu hồ bơi gồm những bộ phận nào?

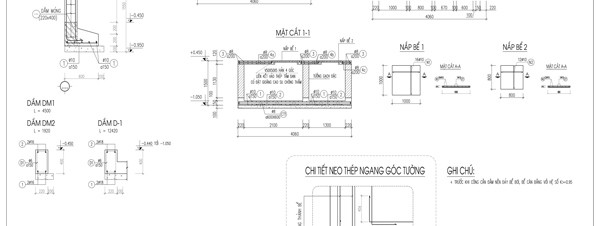

Một hồ bê tông thường gồm nền móng, bản đáy, thành hồ, góc liên kết thành – đáy, mạch thi công, các lỗ xuyên và thiết bị chờ. Hồ mương tràn hoặc vô cực còn có mép tràn, mương thu và bể cân bằng. Hồ kính hoặc acrylic có thêm ô chờ và hệ khung đỡ tấm.

Các bộ phận này không làm việc tách rời. Một thay đổi nhỏ ở kiến trúc hoặc thiết bị có thể ảnh hưởng đến cốt thép, đường truyền lực, khả năng đổ bê tông và cấu tạo chống thấm.

Nền móng, bản đáy và thành hồ

Nền móng tiếp nhận tải từ kết cấu, nước, lớp hoàn thiện, người sử dụng và các bộ phận liên kết. Vấn đề không chỉ là nền có bị phá hoại về sức chịu tải hay không. Lún chênh lệch nhỏ giữa hai đầu hồ, giữa hồ và bể cân bằng hoặc giữa nền đất cũ với vùng mới san lấp cũng có thể gây nứt và làm mất cao độ mép tràn.

Bản đáy tiếp nhận tải và truyền xuống nền, móng hoặc hệ dầm đỡ. Nó còn phải phối hợp với hộp thu đáy, các ống xuyên, bậc, ghế và thép chờ thành.

Thành hồ chịu áp lực nước từ bên trong khi hồ đầy. Với hồ âm đất, thành có thể chịu thêm tác động của đất và nước phía ngoài khi hồ cạn. Lan can, khung kính, thác nước, sàn quanh hồ hoặc cảnh quan liên kết cũng có thể làm thay đổi tải và chuyển vị.

Phần lựa chọn bê tông, cốt thép, lớp bảo vệ và điều kiện thi công được phân tích riêng tại bài Kết Cấu Bê Tông Cốt Thép Hồ Bơi: Mác Bê Tông, Cốt Thép Và Điều Kiện Thi Công.

Góc thành – đáy và mạch thi công

Góc thành – đáy là nơi tập trung cốt thép neo, thay đổi hướng chịu lực và thường xuất hiện mạch ngừng. Đây cũng là khu vực khó đưa bê tông và đầm kín, nhất là khi có thêm cổ ống gần chân thành.

Bo vữa sau khi hoàn thành phần thô không thay thế được cốt thép, cấu tạo mạch ngừng và băng cản nước được bố trí đúng từ đầu.

Mạch ngừng không mặc định là lỗi. Nhiều hồ không thể đổ toàn bộ đáy, thành và mương trong một lần. Rủi ro xuất hiện khi vị trí dừng được quyết định theo giờ kết thúc ca hoặc tình trạng xe bê tông mà không xét nội lực, hướng nước, thiết bị chờ và biện pháp xử lý bề mặt.

Mương tràn và bể cân bằng

Với hồ mương tràn hoặc vô cực, mép tràn phải giữ đúng cao độ từ phần bê tông đến lớp hoàn thiện cuối cùng. Chỉ một đoạn thấp hơn cũng khiến nước tập trung tràn tại một phía.

Bể cân bằng là một cấu kiện giữ nước riêng của hệ tràn. Tùy phương án, bể có thể tách khỏi hồ hoặc liên kết với các cấu kiện lân cận. Thiết kế cần xem xét nền móng, lỗ xuyên, khả năng tiếp cận, nắp bể, thông khí, vệ sinh và quan hệ chuyển vị với hồ chính.

Khi cần triển khai riêng mép tràn, mương và bể cân bằng, xem bài Thi Công Hồ Bơi Vô Cực: Kết Cấu Mép Tràn, Mương Thu Và Bể Cân Bằng.

Thiết bị âm thành phải được khóa trước phần thô

Hộp thu nước mặt, hộp thu đáy, đầu trả nước, đèn âm nước, ống tràn và khung kính đều chiếm chỗ trong kết cấu. Chúng tạo ra lỗ mở, làm gián đoạn tiết diện và hình thành các vùng khó đổ bê tông.

Vị trí thiết bị không nên chỉ được thể hiện bằng một ký hiệu tâm trên mặt bằng. Hồ sơ cần có:

• Kích thước thực của thân thiết bị.
• Cao độ theo mặt hoàn thiện cuối cùng.
• Hướng và đường kính kết nối.
• Khoảng nối ống phía sau.
• Cấu tạo cốt thép quanh lỗ mở.
• Biện pháp cố định khi đổ bê tông.

Khi thiết bị xung đột với cốt thép, đội thi công không được tự ý cắt thanh, làm ngắn đoạn neo hoặc dồn toàn bộ thép sang một phía. Giải pháp phải được kỹ sư kết cấu và đội M&E phối hợp lại trên bản vẽ.

Trước khi khóa thiết bị, cần kiểm tra đồng thời hình dạng hồ, lưu lượng và vị trí thu – trả nước. Phần bố trí thủy lực được trình bày tại bài Khoảng Cách Bố Trí Skimmer, Hộp Thu Đáy Và Đầu Trả Nước Hồ Bơi.

Model thực cũng phải được chọn trước khi phát hành bản vẽ chờ. Có thể đối chiếu kích thước trong nhóm hộp thu nước mặt hồ bơi và phụ kiện hồ bơi âm bê tông, nhưng việc chọn sản phẩm phải đi sau tính toán thủy lực và cấu hình an toàn.

Bốn nhóm trạng thái phải được rà soát

Thiết kế không nên chỉ kiểm tra hồ ở trạng thái đang vận hành. Tối thiểu, nhóm thiết kế cần rà soát bốn nhóm trạng thái sau. Tổ hợp tải, hệ số và phương pháp tính cuối cùng phải theo tiêu chuẩn được chỉ định cho dự án.

Hồ đầy

Áp lực nước lên thành tăng theo chiều sâu. Tuy nhiên, tải của hồ không chỉ gồm nước mà còn có bê tông, lớp chống thấm, vật liệu hoàn thiện, bể cân bằng, thiết bị và tải sử dụng.

Với hồ đặt trên công trình, lấy tổng khối lượng chia cho diện tích chỉ cho giá trị trung bình. Cách tính đó không thay thế việc xác định tải tập trung và đường truyền lực qua sàn, dầm, cột, vách và móng.

Hồ cạn và nước ngầm cao

Khi hồ âm đất được xả cạn, áp lực phía trong giảm nhưng đất và nước ngầm phía ngoài có thể vẫn tác động lên thành và đáy. Vì vậy, không nên xả cạn kéo dài khi chưa đánh giá nước ngầm và trạng thái chống nổi.

Biện pháp kiểm soát phải nằm trong hồ sơ thiết kế hoặc quy trình vận hành của đúng công trình. Không thể chọn một cấu tạo chống nổi chung rồi áp dụng cho mọi loại nền.

Giai đoạn thi công

Kết cấu an toàn sau khi hoàn thành không mặc định an toàn ở mọi giai đoạn xây dựng.

Bản đáy có thể đã đổ nhưng thành chưa hoàn thành. Một phía hồ có thể đã lấp đất trong khi phía kia còn để hở. Thành dài có thể chưa được giữ ổn định như trong sơ đồ cuối. Những trạng thái tạm phải được xem xét trước khi tháo chống, lấp đất hoặc chất vật liệu lên sàn quanh hồ.

Dữ liệu phải khóa trước khi thiết kế kết cấu

Câu hỏi đầu tiên không nên là “thành hồ dày bao nhiêu”. Trước hết cần khóa các dữ liệu làm thay đổi sơ đồ chịu lực.

Mỗi thay đổi sau khi đã khóa thép đều phải được đánh giá lại. Không nên xử lý bằng cách sửa tại hiện trường rồi cập nhật bản vẽ sau.

Nền móng và nguy cơ lún chênh lệch

Một nền có thể chưa phá hoại về sức chịu tải nhưng vẫn lún đủ để làm nứt kết cấu giữ nước.

Cần thận trọng hơn khi:

• Khu đất từng là ao, ruộng hoặc khu vực san lấp.
• Công trình lân cận có dấu hiệu lún.
• Nước ngầm cao hoặc thay đổi theo mùa.
• Hồ nằm sát móng nhà hiện hữu.
• Bản đáy đi qua cả đất tự nhiên và đất đắp.
• Bể cân bằng đặt trên vùng nền khác với hồ chính.

Bề mặt đất khô và cứng không đủ để kết luận các lớp phía dưới phù hợp. Giải pháp có thể là xử lý nền, móng bè, hệ cọc hoặc một sơ đồ khác, nhưng quyết định phải dựa trên khảo sát và tính toán.

Trong quá trình đào, nước mưa, nước ngầm, máy thi công và bùn có thể làm xáo trộn đáy hố. Không nên thi công bê tông lót hoặc bản đáy trên vùng đã bị bùn hóa khi chưa có biện pháp xử lý được chấp thuận.

Trước khi chuyển bước cần kiểm tra cao độ đáy đào, điều kiện nền, sự ổn định của thành hố, thoát nước tạm và ảnh hưởng đến móng công trình liền kề.

Sự khác nhau giữa nền, tải và cách đỡ của hai cấu hình được phân tích rõ hơn tại bài Hồ Bơi Âm Đất Và Hồ Nổi: So Sánh Kết Cấu, Móng Và Thi Công.

Bê tông, cốt thép và chiều dày không thể chọn riêng lẻ

Bê tông tạo hình và chủ yếu tiếp nhận ứng suất nén. Cốt thép chủ yếu tiếp nhận kéo, liên kết các bộ phận và kiểm soát sự phân bố, độ mở của vết nứt. Hai vật liệu phải được thiết kế cùng nhau.

Bê tông có cường độ cao không tự bảo đảm hồ kín nước. Vùng rỗ quanh cổ ống hoặc tại mạch ngừng vẫn tạo đường thấm dù mẫu nén đạt yêu cầu. Tăng mác cũng không xử lý được thiếu thép, đoạn neo không đủ, nền lún hoặc băng cản nước lắp sai.

Thành và đáy hồ nên dày bao nhiêu?

Không có chiều dày dùng chung.

Chiều dày phụ thuộc vào chiều sâu, chiều dài nhịp, điều kiện tựa, nền đất, nước ngầm, tải bên ngoài, số lượng lỗ xuyên, độ cứng cần thiết và yêu cầu kiểm soát nứt.

Hai hồ có kích thước mặt bằng giống nhau nhưng một hồ đặt trên nền đất và một hồ đặt trên mái có thể cần sơ đồ kết cấu hoàn toàn khác nhau. Vì vậy, không nên sao chép chiều dày hoặc bảng thép từ công trình trước.

Mạch ngừng và băng cản nước

Băng cản nước có thể mất chức năng khi bị gập, xoắn, lệch khỏi vị trí thiết kế, nối không kín hoặc không được bê tông bao kín.

Trước đợt đổ tiếp theo, cần kiểm tra:

• Vị trí và độ ổn định của băng cản nước.
• Tình trạng mối nối.
• Khoảng trống để đưa và đầm bê tông ở hai phía.
• Bề mặt bê tông cũ.
• Cốt thép và thiết bị chờ.
• Khả năng tiếp cận của vòi đổ và đầm.

Không nên phủ lớp vật liệu mới lên bề mặt còn bụi, dầu, vữa yếu hoặc phần bê tông chưa được đánh giá rồi coi mạch ngừng đã hoàn thành.

Đổ và bảo dưỡng bê tông

Trước khi đổ cần kiểm tra hình học cốp pha, hệ chống đỡ, cao độ mép tràn, thiết bị chờ và khả năng đưa bê tông qua vùng cốt thép dày.

Biện pháp thi công phải xác định hướng đổ, vùng khó tiếp cận, trình tự đầm và người theo dõi thiết bị. Đổ dồn bê tông về một phía có thể tạo tải lệch lên cốp pha và làm dịch chuyển thiết bị chờ.

Đầm thiếu dễ tạo rỗ và vùng không bao kín thép. Đầm không kiểm soát có thể làm dịch chuyển thiết bị, băng cản nước hoặc cốp pha.

Các vị trí cần theo dõi trực tiếp gồm:

• Góc thành – đáy.
• Chân thành.
• Hai phía băng cản nước.
• Quanh hộp thu đáy.
• Phía sau hộp thu nước mặt.
• Khung kính hoặc acrylic.
• Khu vực thay đổi chiều dày.

Không tự ý thêm nước vào bê tông để hỗn hợp dễ chảy qua thép. Mọi điều chỉnh phải tuân theo cấp phối và quy trình đã được phê duyệt.

Sau khi đổ, bảo dưỡng phải bắt đầu đúng thời điểm và phù hợp với điều kiện thực tế. Không nên để bề mặt mất nước sớm rồi chờ đến giai đoạn chống thấm mới xử lý toàn bộ vết nứt.

Các loại hồ đặc biệt thay đổi yêu cầu kết cấu thế nào?

Hồ vô cực

Không nên chỉ sửa cao độ mép tràn bằng một lớp vữa dày. Cách này có thể che sai số ban đầu nhưng không xử lý chuyển vị của thành hoặc nền.

Mép tràn phải được kiểm soát từ cốp pha đến lớp hoàn thiện và được đo lại khi kết cấu có tải. Nội dung chi tiết được tách sang bài Thi Công Hồ Bơi Vô Cực.

Hồ kính hoặc acrylic

Tấm trong suốt phụ thuộc vào độ cứng và độ chính xác của khung bê tông. Ô chờ sai kích thước, bị xoắn hoặc biến dạng có thể làm khe lắp không đều và truyền tải ngoài dự kiến lên tấm.

Chiều dày tấm, sơ đồ tựa và vật liệu khe phải được nhà cung cấp cùng kỹ sư thiết kế xác nhận. Không lựa chọn chỉ theo chiều sâu nước. Xem thêm bài Thi Công Hồ Bơi Kính Hoặc Acrylic: Yêu Cầu Kết Cấu Và Khe Liên Kết.

Hồ sân thượng

Một mét khối nước có khối lượng xấp xỉ 1.000 kg, nhưng đây mới chỉ là phần nước. Tổng tải còn gồm bê tông, lớp hoàn thiện, người sử dụng, bể cân bằng, thiết bị và tải thi công.

Không thể kết luận mái đủ khả năng đặt hồ chỉ vì đang là một sàn bê tông trống. Phải xác định tải đi qua sàn, dầm, cột, vách và móng như thế nào.

Hồ trên mái còn cần kiểm soát rung của máy bơm, đường ống, nước tràn, nước mưa, nước rò và sự cố phòng máy. Các nội dung này được phân tích tại bài Hồ Bơi Sân Thượng: Kiểm Soát Tải Trọng, Rung Và Thoát Nước.

Hồ âm đất và hồ nổi

Hồ âm đất chịu nước phía trong khi đầy nhưng có thể chịu đất và nước ngầm phía ngoài khi cạn. Sau khi lấp đất, mặt ngoài thành và đường ống gần như không còn khả năng tiếp cận.

Hồ nổi ít có đất đỡ phía ngoài và có thể nhạy hơn với chuyển vị ngang. Hồ bán âm còn tạo tải không đối xứng giữa phía có đất và phía để lộ.

Không nên sao chép cấu tạo từ hồ âm đất sang hồ nổi chỉ vì kích thước lòng hồ giống nhau. Phần so sánh chi tiết được đặt tại bài Hồ Bơi Âm Đất Và Hồ Nổi.

Vết nứt phải được đánh giá theo cơ chế

Không nên xử lý mọi vết nứt bằng cùng một loại keo hoặc chỉ phủ thêm chống thấm.

Vết nứt có thể liên quan đến:

• Mất nước sớm và co ngót.
• Chênh lệch nhiệt độ.
• Lún nền.
• Chuyển vị kết cấu.
• Mạch ngừng.
• Tập trung ứng suất quanh lỗ xuyên.
• Sai trình tự thi công hoặc tháo chống.

Khi nền hoặc kết cấu còn tiếp tục chuyển vị, trám bề mặt không xử lý được nguyên nhân.

Hồ sơ khảo sát cần ghi vị trí, hướng và chiều dài vết nứt; thời điểm xuất hiện; quan hệ với mạch ngừng và thiết bị chờ; tình trạng rò; sự thay đổi khi hồ đầy hoặc cạn; cùng dấu hiệu lún hoặc mất cao độ xung quanh.

Một ảnh cận cảnh không có vị trí tổng thể thường chưa đủ để kết luận cơ chế.

Các điểm dừng nghiệm thu phần thô

Không nên trát phủ toàn bộ bề mặt ngay sau khi tháo cốp pha. Che sớm làm mất thông tin cần thiết để phân loại rỗ, nứt và chất lượng quanh thiết bị.

Những sai lầm thường gặp

Sao chép kết cấu từ hồ khác

Hai hồ cùng kích thước vẫn có thể khác về địa chất, nước ngầm, vị trí, kiểu tựa, tải sử dụng và số lượng lỗ xuyên.

Chốt thiết bị sau khi bố trí thép

Hậu quả thường là cắt thép, khoan lại bê tông, sai cao độ và thiếu không gian nối ống.

Có băng cản nước nhưng không giám sát khi đổ

Băng bị gập, nổi hoặc nối không kín vẫn có thể bị bê tông che hoàn toàn.

Tự ý thêm nước để bê tông dễ thi công

Hỗn hợp dễ chảy hơn nhưng không còn đúng điều kiện cấp phối đã được phê duyệt.

Lấp đất trước khi nghiệm thu hạng mục bị che

Khi mặt ngoài hoặc đường ống có lỗi, việc tiếp cận lại có thể phải phá sàn, cảnh quan và lớp hoàn thiện quanh hồ.

Xả cạn hồ âm đất mà không đánh giá nước ngầm

Trạng thái hồ cạn có thể bất lợi hơn hồ đầy. Việc xả cạn phải theo quy trình phù hợp với điều kiện của công trình.

Câu hỏi thường gặp

Bê tông cường độ cao có bảo đảm hồ không thấm không?

Không. Độ kín còn phụ thuộc kiểm soát nứt, cốt thép, mạch ngừng, đầm, bảo dưỡng, băng cản nước và chất lượng quanh thiết bị chờ.

Có được tự cắt cốt thép để lắp hộp thu nước mặt không?

Không. Mọi thay đổi làm gián đoạn cốt thép phải được kỹ sư kết cấu đánh giá và thể hiện trong hồ sơ được chấp thuận.

Hồ bơi có bắt buộc đổ đáy và thành cùng một lần không?

Không. Khi chia đợt, vị trí mạch ngừng, băng cản nước và cách chuẩn bị bề mặt phải nằm trong thiết kế và biện pháp thi công.

Hồ sân thượng có thể đặt trực tiếp lên sàn hiện hữu không?

Chỉ sau khi kết cấu hiện hữu, tải trọng, đường truyền lực, chuyển vị, rung và thoát nước sự cố đã được kiểm tra.

Trước khi phát lệnh đổ bê tông

Trước khi khóa cốt thép và đóng kín cốp pha, cần đặt các nội dung sau trên cùng một bộ hồ sơ phối hợp:

1. Hình học và cao độ hoàn thiện của hồ.
2. Tải trọng, nền móng và trạng thái nước ngầm.
3. Cốt thép, mạch ngừng và băng cản nước.
4. Hộp thu nước mặt, hộp thu đáy, đầu trả, đèn và các ống xuyên.
5. Mép tràn, mương, bể cân bằng hoặc khung kính nếu có.
6. Biện pháp đổ, đầm, chống tạm, bảo dưỡng và nghiệm thu.

Chỉ nên phát lệnh đổ khi kết cấu, kiến trúc và M&E đã xác nhận cùng một phiên bản bản vẽ.

Nếu hồ sơ chưa thể hiện kích thước thực của thiết bị, hướng nối ống, cao độ hoàn thiện, cấu tạo thép quanh lỗ mở hoặc vị trí mạch ngừng, cần dừng tại bước phối hợp. Sai lệch được phát hiện trước khi đổ còn có thể điều chỉnh trên bản vẽ; sau khi bê tông che kín thiết bị và cốt thép, phạm vi sửa chữa sẽ mở rộng sang chống thấm, đường ống và lớp hoàn thiện.

Toàn bộ chuỗi từ khảo sát, kết cấu, chống thấm, đường ống đến nghiệm thu được tập hợp tại chuyên mục Thiết Kế & Thi Công Hồ Bơi.

Nguồn tham khảo và giới hạn áp dụng

Các nguyên tắc về trạng thái sử dụng, độ bền, áp lực nâng, nước ngầm và cấu tạo khe có thể đối chiếu với tài liệu kết cấu thủy công. Những nguồn này chỉ dùng để tham khảo nguyên tắc; tiêu chuẩn áp dụng và cấu hình chịu lực phải do kỹ sư của dự án xác định.
