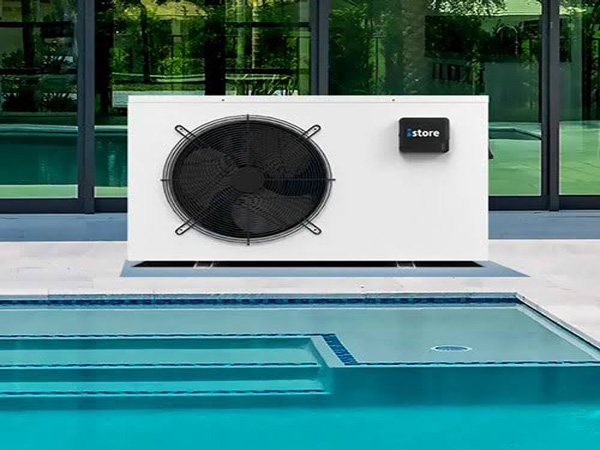

Chiller hồ bơi

Có những hồ bơi không gặp vấn đề về lọc nước nhưng đến đầu giờ chiều nước lại nóng hơn mức mong muốn. Ở một tình huống khác, bể Cold Plunge đã có Chiller nhưng máy chạy kéo dài, đường ống đọng đầy nước bên ngoài và nhiệt độ vẫn phục hồi chậm sau mỗi lượt sử dụng.

Hai hiện tượng đều liên quan đến làm lạnh nước, nhưng không nên giải quyết bằng cùng một câu hỏi “bể bao nhiêu mét khối thì dùng Chiller bao nhiêu HP?”.

Với chiller hồ bơi, thứ cần khóa trước là nhiệt độ mục tiêu, thời gian cần đạt nhiệt, tải nhiệt đi vào nước, công suất lạnh tại đúng điều kiện làm việc, lưu lượng qua máy và vật liệu tiếp xúc với nước hồ. Thể tích bể chỉ là một phần của bài toán.

Nếu công trình đang lựa chọn đồng thời Heat Pump, Chiller, bộ trao đổi nhiệt và các thiết bị kiểm soát nhiệt khác, xem Công nghệ Nhiệt & Tự động hóa hồ bơi để đối chiếu toàn bộ nhóm thiết bị.

Pool Chiller Và Cold Plunge Chiller Không Nên Chọn Theo Cùng Một Dải Nhiệt

Một hồ bơi cần giảm nhiệt vào mùa nóng và một bể ngâm lạnh có mục tiêu vận hành rất khác nhau.

Pool Chiller thường được dùng khi hồ hấp thụ nhiệt mạnh từ nắng, kết cấu hoặc môi trường và cần chủ động lấy nhiệt ra khỏi nước. Với bể Cold Plunge, nhiệt độ mục tiêu có thể thấp hơn đáng kể và tải thay đổi mạnh khi người sử dụng ra vào bể.

Chính vì vậy, trước khi xem công suất cần kiểm tra dải nhiệt độ nước mà model thực sự cho phép.

Một máy có thể làm mát tốt ở vùng nhiệt của hồ bơi nhưng không được thiết kế để vận hành ở nước lạnh sâu. Ngược lại, Chiller dành cho Cold Plunge phải xử lý cả nguy cơ ngưng tụ trên ống, cách nhiệt bể và yêu cầu bảo vệ khi nhiệt độ nước xuống thấp.

Các nhóm Chiller nên được phân biệt theo mục tiêu nhiệt độ và điều kiện vận hành:

Không gắn một mốc HP cố định với từng thể tích bể.

Công Suất Lạnh Quan Trọng Hơn Con Số HP

Khi xem Chiller, cần phân biệt công suất lạnh với điện đầu vào và công suất danh nghĩa của máy nén.

Công suất lạnh cho biết thiết bị có thể lấy bao nhiêu nhiệt khỏi nước tại một điều kiện thử xác định. Điện đầu vào lại cho biết lượng điện thiết bị sử dụng tại điều kiện đó.

Hai model cùng số HP chưa chắc tạo cùng công suất lạnh.

Điểm dễ sai hơn nữa là lấy công suất catalogue mà bỏ qua điều kiện thử.

Ví dụ một Chiller công nghiệp có thể được công bố ở chế độ nước lạnh vào/ra 12/7°C, trong khi Pool Chiller lại làm việc với nước ở vùng nhiệt hoàn toàn khác. Con số kW trong hai catalogue vì vậy không nên được so trực tiếp nếu điều kiện thử không giống nhau.

Khi lựa chọn, cần hỏi:

Cooling capacity được đo tại nhiệt độ nước nào?
Nhiệt độ không khí hoặc nước giải nhiệt là bao nhiêu?
Lưu lượng thử là bao nhiêu?
Máy còn tạo được công suất bao nhiêu tại điều kiện dự án?

Đây là dữ liệu đáng tin hơn việc chỉ hỏi “máy mấy HP”.

Đừng Dùng Thể Tích Hồ Để Chọn Máy Một Mình

Hai hồ cùng có thể tích 50 m³ nhưng chưa chắc cần cùng một công suất làm lạnh. Một hồ sân thượng nhận nắng nhiều giờ mỗi ngày sẽ có tải nhiệt khác đáng kể so với hồ trong nhà được kiểm soát nhiệt độ không khí. Tương tự, một bể Cold Plunge có lớp cách nhiệt tốt và luôn đậy nắp sẽ dễ duy trì nhiệt hơn một bể cùng thể tích nhưng mở liên tục trong không gian nóng.

Vì vậy, thể tích chỉ cho biết lượng nước cần kéo nhiệt, chưa phản ánh đầy đủ lượng nhiệt liên tục đi vào hồ. Khi tính sơ bộ cần xem đồng thời nhiệt độ nước ban đầu, nhiệt độ mục tiêu, thời gian mong muốn đạt nhiệt, diện tích mặt nước, điều kiện trong nhà hay ngoài trời, mức nắng, nhiệt độ môi trường, khả năng cách nhiệt của thành và đáy bể, nắp phủ, tải người sử dụng và các thiết bị đang đưa thêm nhiệt vào nước.

Phép tính từ thể tích và chênh nhiệt chủ yếu cho biết phần năng lượng cần trao đổi với chính khối nước trong giai đoạn kéo nhiệt. Khi hệ đã vận hành ổn định, Chiller còn phải liên tục bù lượng nhiệt quay trở lại từ môi trường và người sử dụng. Đây là lý do một máy có vẻ đủ công suất khi tính từ thể tích vẫn có thể chạy kéo dài nếu tải nhiệt thực tế của công trình lớn hơn dự kiến.

Nguyên tắc xác định tải nhiệt của hồ, chênh nhiệt và thời gian đạt nhiệt cũng được trình bày trong bài Tính Công Suất Heat Pump Hồ Bơi: Tải Nhiệt, COP, Delta T Và Chi Phí Điện. Khi áp dụng cho Chiller, bước tiếp theo vẫn phải đối chiếu công suất lạnh của model tại đúng nhiệt độ nước và điều kiện môi trường thực tế, thay vì lấy một con số công suất danh nghĩa để áp cho mọi trường hợp.

Heat Pump Hai Chiều Hay Chiller?

Nếu mục tiêu chỉ là xử lý tình trạng nước hồ quá nóng theo mùa, một Heat Pump có chế độ Cooling có thể là một trong các phương án cần xem xét.

Nhưng không được lấy công suất Heating của Heat Pump để suy ra công suất Cooling. Catalogue Power World cho thấy cùng một series có dữ liệu Cooling riêng tại điều kiện thử riêng.

Khi nhu cầu chuyển sang nhiệt độ thấp hơn, tải làm mát lớn hơn hoặc yêu cầu duy trì lạnh ổn định hơn, Chiller chuyên dụng có thể phù hợp hơn.

Do đó, câu hỏi không phải:

“Heat Pump hay Chiller cái nào tốt hơn?”

mà là:

“Thiết bị nào còn đủ công suất Cooling tại nhiệt độ nước và điều kiện môi trường của công trình?”

Nếu đang ở bước quyết định công nghệ, xem Heat Pump hai chiều hay Chiller hồ bơi: Khác biệt công suất và phạm vi ứng dụng trước khi chọn model.

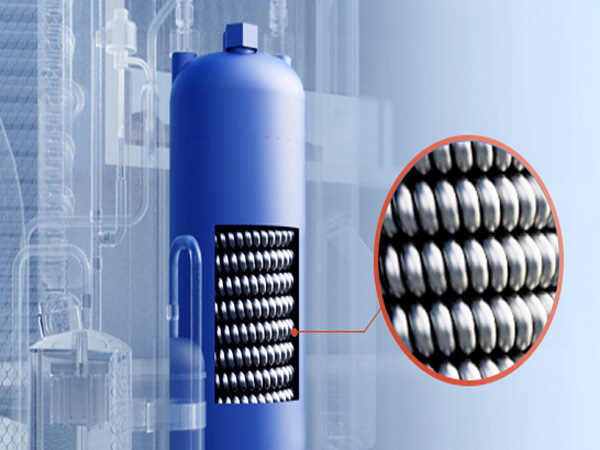

Bộ Trao Đổi Nhiệt Có Thực Sự Phù Hợp Với Nước Hồ Không?

Đây là một trong những câu hỏi quan trọng nhất khi mua Chiller cho hồ bơi.

Nước hồ có thể chứa Chlorine, muối điện phân và các chất oxy hóa. Vì vậy vật liệu tiếp xúc trực tiếp với nước phải được nhà sản xuất xác nhận phù hợp với điều kiện hóa học của hệ.

Titanium thường được sử dụng trong thiết bị hồ bơi vì khả năng chống ăn mòn tốt trong nhiều môi trường nước có Chloride. Tuy nhiên, chữ “Titanium” cũng không thay thế việc kiểm tra giới hạn pH, độ mặn, nồng độ hóa chất và điều kiện sử dụng của model.

Với máy chuyên cho Pool/Spa, bộ trao đổi nhiệt có thể được thiết kế ngay cho nước hồ.

Với Chiller công nghiệp, không nên mặc định nước hồ có thể đi thẳng qua evaporator chỉ vì máy đạt đủ công suất lạnh.

Chiller Công Nghiệp Có Dùng Được Cho Hồ Bơi Không?

Có thể, nhưng phải xác định rõ direct loop hay indirect loop.

Nước hồ đi trực tiếp qua Chiller

Chỉ phù hợp khi nhà sản xuất xác nhận các bề mặt tiếp xúc nước tương thích với hóa học nước hồ và đúng phạm vi nhiệt độ, lưu lượng, áp suất.

Không suy điều này từ tên “water chiller”.

Chiller làm lạnh một mạch nước riêng

Không phải Chiller công nghiệp nào cũng phù hợp để cho nước hồ bơi đi trực tiếp qua bộ trao đổi nhiệt. Một phương án khác là sử dụng mạch nước kín trung gian: Chiller làm lạnh một vòng nước riêng, sau đó vòng này trao đổi nhiệt với nước hồ qua một bộ trao đổi nhiệt được chọn phù hợp.

Cách bố trí này giúp tách nước hồ có Chlorine, Brom hoặc muối điện phân khỏi evaporator của Chiller công nghiệp. Đổi lại, hệ thống phức tạp hơn vì xuất hiện thêm bộ trao đổi nhiệt, bơm tuần hoàn cho mạch trung gian, tổn thất áp trên hai vòng nước và thêm một cấp chênh nhiệt trong quá trình truyền nhiệt. Phần điều khiển cũng phải phối hợp giữa Chiller, bơm và nhiệt độ nước hồ thay vì chỉ bật tắt một thiết bị duy nhất.

Do đó, cấu hình gián tiếp không đơn giản là “mua thêm một lõi Titanium”. Nó là một hệ trao đổi nhiệt hai mạch và phải được tính như một hệ hoàn chỉnh.

Catalogue Oumal đang được đối chiếu sử dụng các điều kiện thử của Chiller công nghiệp và chưa cung cấp giới hạn Chlorine hoặc độ mặn cho nước hồ. Vì vậy, khi chưa có xác nhận rõ từ nhà sản xuất về vật liệu tiếp xúc nước, không nên cho nước hồ đi trực tiếp qua máy.

Bảo Ôn Không Tốt Có Thể Khiến Phòng Máy “Đổ Mồ Hôi”

Một dấu hiệu rất đặc trưng của hệ làm lạnh là nước xuất hiện bên ngoài đường ống dù đường nước không hề rò.

Khi nhiệt độ bề mặt ống thấp hơn điểm sương của không khí, hơi ẩm ngưng tụ thành giọt. Hiện tượng thường rõ hơn ở Cold Plunge hoặc hệ vận hành ở nhiệt độ thấp.

Bảo ôn vì vậy không chỉ bọc đoạn ống thẳng.

Cần xử lý liên tục qua:

ống → co → tê → van → union → flange → vị trí tiếp giáp thiết bị.

Một đoạn van hoặc fitting để hở có thể trở thành điểm đọng sương dù hai bên đường ống đã được bọc.

Không có một độ dày 19 mm hay 25 mm áp cho mọi hệ. Độ dày và loại vật liệu phải được chọn theo nhiệt độ nước, nhiệt độ/độ ẩm không khí và yêu cầu kiểm soát hơi ẩm của công trình.

Với Cold Plunge, còn phải xem cách nhiệt thành bể và lớp cản ẩm, không chỉ đường ống.

Lưu Lượng Qua Chiller Phải Nằm Trong Dải Của Model

Nếu lưu lượng quá thấp, hệ có thể trao đổi nhiệt không đúng điều kiện thiết kế hoặc kích hoạt bảo vệ lưu lượng.

Nếu lưu lượng vượt quá phạm vi của thiết bị, tổn thất áp và điều kiện làm việc của bộ trao đổi cũng có thể ra ngoài giới hạn nhà sản xuất.

Không nên giải thích rằng “nước đi quá nhanh nên không kịp lạnh”. Chênh nhiệt nước vào – ra trên mỗi lượt và tổng công suất trao đổi là hai vấn đề khác nhau.

Điều cần làm là đưa lưu lượng thực qua máy vào đúng operating range của model.

Khi hệ tuần hoàn chính có lưu lượng khác với Chiller, thiết kế có thể sử dụng bypass hoặc một mạch riêng tùy cấu hình.

Có Phải Chiller Nào Cũng Cần Bypass?

Bypass rất hữu ích trong nhiều hệ Chiller hồ bơi, nhưng không nên biến cấu hình ba van bypass thành một sơ đồ mặc định cho mọi model.

Mục đích chính của bypass là giúp kiểm soát lượng nước đi qua thiết bị, tạo khả năng cô lập Chiller khi cần bảo trì và cho phép phần lưu lượng còn lại tiếp tục đi trên tuyến chính nếu thiết kế yêu cầu. Khi hệ có nhiều thiết bị nhiệt, bypass còn giúp phân phối dòng giữa các nhánh mà không buộc toàn bộ lưu lượng của hệ lọc phải đi qua một thiết bị duy nhất.

Tuy nhiên, số lượng van, vị trí van và trạng thái đóng mở phải được xác định theo lưu lượng yêu cầu của model, sơ đồ P&ID và hướng dẫn lắp đặt của nhà sản xuất. Một Chiller được lắp trong mạch riêng sẽ có logic thủy lực khác với thiết bị đặt trực tiếp trên tuyến tuần hoàn chính; hệ phối hợp Heat Pump và Chiller lại có thể cần thêm các nhánh và điều khiển khác.

Nếu hệ sử dụng đồng thời Heat Pump và Chiller, hoặc có nhiều nhánh nhiệt cần phối hợp, có thể xem Sơ đồ hệ thống gia nhiệt và làm mát hai chiều cho hồ bơi để hiểu rõ hơn cách bố trí đường ống, bypass và các nhánh thiết bị trong cùng một hệ.

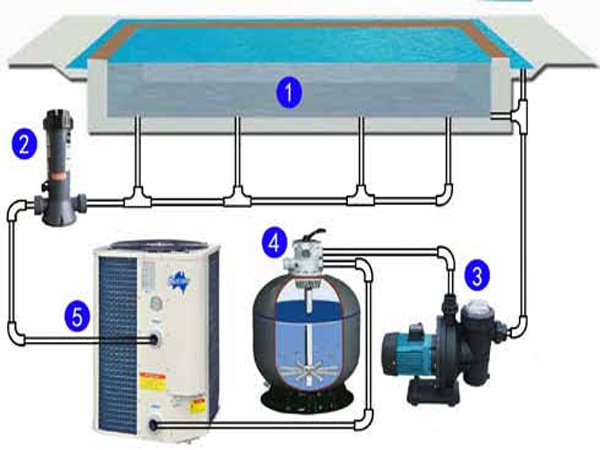

Vị Trí Chiller Cần Phối Hợp Với Hệ Xử Lý Nước

Không nên để hóa chất đậm đặc đi qua bộ trao đổi nhiệt ngoài phạm vi mà nhà sản xuất cho phép. Vị trí Chiller, điện phân muối, dosing và các thiết bị xử lý nước cần được kiểm tra cùng hướng dòng và P&ID của hệ.

Điều quan trọng ở bước chọn máy là xác nhận vật liệu bộ trao đổi nhiệt và giới hạn hóa học nước của đúng model.

Đặt Chiller Ở Đâu Cũng Ảnh Hưởng Đến Công Suất Thực Tế

Với Chiller giải nhiệt gió, toàn bộ lượng nhiệt lấy ra khỏi nước phải được thải trở lại không khí xung quanh. Vì vậy, một máy có công suất catalogue phù hợp vẫn có thể làm lạnh kém nếu vị trí lắp khiến dàn nóng liên tục hút lại luồng khí nóng vừa thải ra.

Hiện tượng này thường xảy ra khi máy được đặt trong phòng quá kín, sát tường, dưới mái có không gian thoát khí hạn chế hoặc nhiều Chiller thổi khí nóng vào nhau. Khi nhiệt độ không khí đi vào dàn nóng tăng, điều kiện vận hành không còn giống điều kiện thử trong catalogue và công suất làm lạnh thực tế có thể giảm.

Do đó, vị trí đặt máy phải được xem cùng không gian hút và xả gió, khoảng cách bảo trì theo manual, nguy cơ hồi lưu khí nóng, nhiệt độ phòng máy, khả năng thoát nước, tiếng ồn và khoảng trống để vệ sinh hoặc sửa chữa.

Vị trí gần đường ống nhất chưa chắc là vị trí tốt nhất. Với thiết bị nhiệt, đường nước có thể xử lý bằng cách bố trí ống hợp lý; còn luồng khí nóng bị quẩn lại quanh dàn ngưng sẽ ảnh hưởng trực tiếp tới khả năng thải nhiệt của máy.

Khi So Sánh Các Model Chiller Cần Xem Những Thông Số Nào?

Không nên so các model chỉ bằng HP hoặc một con số kW duy nhất. Với mỗi Chiller, cần đối chiếu tối thiểu:

Công suất lạnh chỉ có ý nghĩa khi đi kèm điều kiện thử tương ứng.

Giá Chiller Hồ Bơi Phụ Thuộc Vào Điều Gì?

Giá Chiller không nên được so chỉ bằng HP hoặc kích thước bể. Hai thiết bị có công suất điện tương tự vẫn có thể khác đáng kể về công suất lạnh, dải nhiệt độ vận hành, loại máy nén, bộ trao đổi nhiệt, nguồn điện và khả năng làm việc với nước hồ.

Một Cold Plunge Chiller cho bể nhỏ cũng không nên được đặt cạnh Chiller thương mại cho hồ khách sạn chỉ bằng một cột “HP”. Với bể lạnh sâu, khả năng duy trì nhiệt độ thấp và kiểm soát đọng sương có thể quan trọng hơn công suất danh nghĩa; với hồ lớn ngoài trời, công suất Cooling tại nhiệt độ môi trường cao lại là dữ liệu đáng chú ý hơn.

Ngoài giá máy, dự toán thực tế còn có thể bao gồm van và fitting, cụm bypass, bảo ôn đường ống, bộ trao đổi nhiệt trung gian nếu dùng mạch gián tiếp, bơm vòng phụ, dây điện và tủ điều khiển, cảm biến nhiệt cũng như giải pháp thu và thoát nước ngưng.

Vì vậy, báo giá có ý nghĩa nhất khi gắn với model cụ thể, sơ đồ lắp đặt và điều kiện vận hành của công trình, thay vì đưa một mức tiền chung cho “Chiller hồ bơi”.

Trước Khi Yêu Cầu Báo Model, Cần Chuẩn Bị Gì?

Với Chiller, chỉ gửi “hồ 50 m³” là chưa đủ.

Thông tin hữu ích gồm:

• Thể tích và diện tích mặt nước;
• Nhiệt độ hiện tại;
• Nhiệt độ mục tiêu;
• Thời gian mong muốn đạt nhiệt;
• Hồ ngoài trời hay trong nhà;
• Điều kiện nắng và nhiệt môi trường;
• Cold Plunge có cách nhiệt/nắp hay không;
• Số người sử dụng và lịch vận hành;
• Model máy bơm và lưu lượng hiện tại;
• Nguồn điện;
• Khoảng cách từ máy tới hồ;
• Nước dùng Chlorine, Brom hay điện phân muối;
• Mong muốn direct loop hay đã có Chiller trung tâm.

Từ bộ dữ liệu này mới có thể xác định nên chọn Pool Chiller, Cold Plunge Chiller, Heat Pump Cooling hay hệ Chiller gián tiếp.

Câu Hỏi Thường Gặp

Chiller hồ bơi có phải luôn có bộ trao đổi Titanium không?

Không nên mặc định. Cần kiểm tra vật liệu tiếp xúc nước của từng model. Nếu nước hồ đi trực tiếp qua máy, khả năng tương thích hóa học phải được nhà sản xuất xác nhận.

Có thể dùng Chiller công nghiệp cho hồ bơi không?

Có thể dùng trong cấu hình phù hợp, đặc biệt qua mạch trung gian. Không cho nước hồ đi trực tiếp qua thiết bị nếu chưa xác nhận vật liệu và điều kiện vận hành.

Heat Pump hai chiều có thay được Chiller không?

Có thể ở những công trình mà Cooling capacity và dải nhiệt của Heat Pump đáp ứng được nhu cầu. Với tải lớn hoặc yêu cầu nhiệt thấp hơn, Chiller chuyên dụng có thể phù hợp hơn.

Có thể chọn Chiller theo thể tích bể không?

Không. Thể tích chỉ là một dữ liệu; còn phải xét ΔT, thời gian kéo nhiệt và tải nhiệt môi trường.

Vì sao ống Chiller bị đọng nước?

Vì bề mặt ống thấp hơn điểm sương của không khí. Cần kiểm tra và hoàn thiện hệ bảo ôn/cản ẩm, không mặc định đường ống bị rò.

Chiller có bắt buộc lắp bypass không?

Không phải mọi hệ giống nhau. Bypass được quyết định theo lưu lượng của model và sơ đồ thủy lực.

Công suất lạnh 30 kW có nghĩa máy tiêu thụ 30 kW điện không?

Không. Cooling capacity và electrical input là hai thông số khác nhau.

Chọn Chiller Từ Điều Kiện Vận Hành, Không Từ HP

Một chiller hồ bơi phù hợp không phải chiếc máy có HP lớn nhất hay công suất lạnh catalogue cao nhất.

Cần biết chính xác máy được thử ở điều kiện nào, tại nhiệt độ mục tiêu còn tạo được bao nhiêu công suất, nước hồ có tương thích với bộ trao đổi hay không và lưu lượng thực tế có nằm trong dải vận hành không.

Khi bốn phần này đã rõ, việc so model và báo giá mới có ý nghĩa. Với Pool và Cold Plunge, đây là cách tránh cả hai lỗi phổ biến: chọn thiếu công suất dù máy “rất nhiều HP”, hoặc mua một Chiller công nghiệp mạnh nhưng không phù hợp để đưa nước hồ đi trực tiếp qua thiết bị.
