Hệ Thống Lọc Không Đường Ống Pipe-less: Cấu Tạo Và Khi Nào Nên Sử Dụng?

Hệ thống lọc không đường ống (Pipe-less Filter) là giải pháp tích hợp máy bơm, bộ phận lọc và các điểm hút–trả nước trong một cụm thiết bị đặt sát hồ bơi. Thay vì dẫn nước về phòng máy qua mạng ống dài, nước được xử lý ngay tại cụm lọc rồi trả trở lại hồ.

Giải pháp này đáng cân nhắc với hồ gia đình, hồ sân thượng, hồ cải tạo hoặc công trình khó bố trí phòng máy. Tuy nhiên, giảm được đường ống không đồng nghĩa hệ thống sẽ tuần hoàn tốt cho mọi hình dạng hồ.

Một module công bố lưu lượng lớn vẫn có thể để lại vùng nước ít được trao đổi nếu vị trí hút và đầu trả không phù hợp. Vì vậy, trước khi quyết định sử dụng Pipe-less, cần kiểm tra cả lưu lượng qua bộ lọc, cách nước di chuyển trong hồ, khả năng bảo trì và điều kiện kết nối thiết bị phụ trợ.

Hệ thống lọc không đường ống hoạt động như thế nào?

Một cụm lọc Pipe-less thường có cửa thu nước, giỏ giữ rác, túi lọc hoặc lõi Cartridge, máy bơm, đầu trả và bộ điều khiển. Một số model tích hợp thêm đèn, đầu tạo dòng hoặc thiết bị xử lý nước.

Nguyên lý cơ bản có thể hình dung:

Nước hồ → Cửa hút → Bộ phận giữ rác và lọc → Máy bơm → Đầu trả → Hồ bơi

Trình tự và cấu tạo bên trong có thể thay đổi theo từng model. Khi kiểm tra hoặc bảo trì, cần dựa vào sơ đồ đường nước của thiết bị cụ thể.

Giỏ lọc giữ rác thô, còn túi hoặc lõi lọc xử lý các hạt cặn nhỏ hơn. Khả năng lọc không chỉ phụ thuộc kích thước hạt mà vật liệu có thể giữ lại, mà còn phụ thuộc diện tích lọc, lưu lượng qua vật liệu và lượng cặn tích tụ trong quá trình vận hành.

Nếu túi lọc bị bít, trở lực tăng và lưu lượng qua cụm có thể giảm dù máy bơm vẫn hoạt động. Đó là lý do không nên đánh giá hiệu quả lọc chỉ bằng công suất HP của động cơ.

Để hiểu sự khác nhau giữa máy bơm, bộ lọc, điểm thu nước và đầu trả trong toàn hệ, có thể đối chiếu với Thiết Bị Hệ Thống Lọc Hồ Bơi: Cấu Tạo, Chức Năng Và Cách Phối Ghép. Trường hợp cần so sánh vật liệu lọc, So Sánh Bình Lọc Cát Và Cartridge sẽ giúp làm rõ sự khác nhau về giữ cặn và vệ sinh.

Sơ đồ nguyên lý nước đi qua cửa hút, bộ lọc, máy bơm và đầu trả của hệ thống lọc không đường ống

Không đường ống có nghĩa là không cần phòng máy?

Điểm khác biệt của Pipe-less là giảm đáng kể mạng đường ống hút–trả bên ngoài và có thể không cần phòng máy lọc tách biệt. Bên trong thiết bị vẫn tồn tại đường dẫn nước, các đầu nối, gioăng, khoang bơm và các bộ phận điện.

Tùy cấu hình, cụm lọc còn có đường thoát nước vệ sinh hoặc yêu cầu một hốc kỹ thuật để lắp đặt, kiểm tra và thay thế linh kiện.

Như vậy, Pipe-less không loại bỏ hoàn toàn đường ống, công việc chống thấm hoặc nhu cầu bảo trì. Nó thay đổi vị trí và cách bố trí những bộ phận này để giảm phần hạ tầng kỹ thuật phải xây dựng ngoài hồ.

Lọc treo thành và lọc âm thành khác nhau ở đâu?

Hai kiểu bố trí phổ biến là cụm lọc treo trên thành hồ và cụm lọc tích hợp một phần trong thành hoặc hốc kỹ thuật.

Với hồ đã hoàn thiện, lọc treo thành có thể giảm việc đào đục. Tuy nhiên, không nên đặt thiết bị ngay tại lối lên xuống hoặc nơi tay vịn, thân máy làm cản trở người sử dụng.

Đối với lọc âm thành, hốc kỹ thuật không chỉ cần vừa kích thước thân máy. Phải có chỗ mở nắp, rút phần tử lọc, tháo bơm, xử lý gioăng và đưa linh kiện ra ngoài khi cần thay thế.

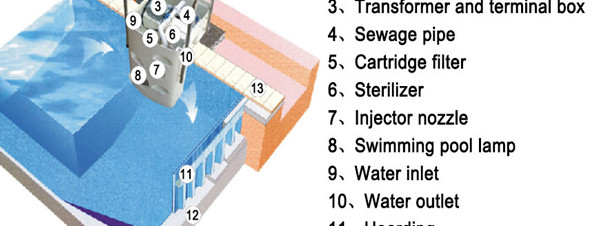

Cấu tạo chi tiết khoang lọc máy lọc bể bơi treo thành bể

Nếu công trình là hồ trên mái, cần kiểm tra thêm tải trọng tại vị trí gắn máy, rung truyền vào kết cấu, chống thấm và đường thoát nước. Đây cũng là các vấn đề phải giải quyết trong Hồ Bơi Sân Thượng: Kiểm Soát Tải Trọng, Rung Và Thoát Nước.

Vì sao đủ lưu lượng vẫn có thể xuất hiện vùng nước tù?

Đây là giới hạn kỹ thuật cần hiểu trước khi lựa chọn hệ lọc không đường ống.

Trong một hệ thống tuần hoàn, có hai vấn đề khác nhau:

• Lượng nước thực tế đi qua bộ lọc trong một giờ.

• Khả năng đưa nước từ những khu vực khác nhau của hồ đến vùng thu và trả nước.

Cụm Pipe-less thường có cửa hút và đầu trả tương đối gần nhau. Nếu hướng đầu trả không đưa dòng nước đi đủ xa, một phần nước có thể nhanh chóng quay lại cửa hút trong khi các khu vực khác ít được trao đổi.

Hiện tượng này được gọi là tuần hoàn ngắn (short-circuit circulation).

Tính lưu lượng trước, kiểm tra điểm hút–trả sau

Lưu lượng tuần hoàn sơ bộ được tính bằng:

Q = V / T

Trong đó:

• Q: Lưu lượng cần thiết, m³/h.

• V: Thể tích nước hồ, m³.

• T: Thời gian tuần hoàn lựa chọn, giờ.

Ví dụ giả định, hồ có thể tích 48 m³ và thời gian tuần hoàn mục tiêu là 6 giờ:

Q = 48 / 6 = 8 m³/h

Con số 8 m³/h chỉ là yêu cầu lưu lượng của ví dụ, không phải kết luận rằng một máy công bố 8 m³/h sẽ phù hợp.

Cần xác định liệu lưu lượng qua bộ lọc có đạt yêu cầu trong điều kiện vận hành thực tế hay không. Khi túi hoặc lõi bẩn dần, trở lực thay đổi và lưu lượng có thể giảm.

Thời gian tuần hoàn cũng phải được lựa chọn theo công năng hồ và yêu cầu thiết kế áp dụng, không mặc định 6 giờ cho mọi công trình.

Phần tính toán lưu lượng theo thể tích và thời gian tuần hoàn được giải thích sâu hơn trong Công Thức Tính Lưu Lượng Máy Bơm Hồ Bơi Theo Thể Tích Và Tiêu Chuẩn Thiết Kế.

Sau phép tính, cần kiểm tra một vấn đề khác: đầu trả có tạo được chuyển động nước tới các khu vực xa thiết bị hay không?

Dấu hiệu nhận biết tuần hoàn ngắn

Một hồ có nguy cơ phân phối dòng kém thường xuất hiện các hiện tượng như:

• Dòng nước gần máy mạnh nhưng cặn nổi ở đầu đối diện ít di chuyển.

• Rác hoặc cặn thường tập trung sau cầu thang, ghế ngồi hay vách ngăn.

• Một số khu vực thường xuyên phát sinh vấn đề về độ trong hoặc rêu tảo, dù bộ lọc vẫn chạy.

• Có sự khác biệt rõ về chuyển động nước giữa các vùng trong hồ.

Những biểu hiện này là dấu hiệu để kiểm tra, không đủ để kết luận nguyên nhân duy nhất là tuần hoàn ngắn. Chất lượng nước còn chịu ảnh hưởng của hóa chất, tải bẩn, thời gian chạy lọc và chế độ vệ sinh.

Khi khảo sát, nên đánh dấu vị trí cửa hút, đầu trả, cầu thang và vật cản trên mặt bằng. Quan sát hướng dòng ở các khu vực xa, kiểm tra tình trạng túi lọc và đo lưu lượng khi có điều kiện.

Nếu một module không đưa nước đến các vùng cần thiết, có thể phải điều chỉnh vị trí, hướng đầu trả, bổ sung module hoặc chuyển sang hệ tuần hoàn có nhiều điểm hút–trả. Không nên mặc định tăng HP tại cùng một vị trí sẽ xử lý được vấn đề.

Minh họa tuần hoàn ngắn giữa đầu trả và cửa hút, các vùng nước xa module ít được trao đổi trong hồ bơi

Khi nào Pipe-less phù hợp và khi nào nên chọn hệ khác?

Lợi thế rõ nhất của Pipe-less là giảm đường ống ngầm và diện tích kỹ thuật cần thiết. Nhưng lợi thế đó chỉ thực sự có giá trị khi cấu hình tích hợp đáp ứng được điều kiện vận hành của hồ.

Nếu công trình có yêu cầu thu nước tràn, bể cân bằng hoặc hệ thống phân phối dòng phức tạp, không nên mặc định một module gắn thành thay thế được toàn bộ cấu hình thủy lực đó.

Hệ Skimmer có phòng máy thường chủ động hơn trong việc bố trí nhiều điểm thu nước, đầu trả và các thiết bị nối tiếp. Người đọc có thể đối chiếu đường đi của nước tại Sơ Đồ Nguyên Lý Hệ Lọc Hồ Bơi Skimmer: Dòng Chảy, Đường Ống Và Vị Trí Thiết Bị.

Đối với hồ đã xây dựng, lựa chọn không nhất thiết chỉ là giữ nguyên hoặc thay toàn bộ bằng Pipe-less. Nếu hệ cũ còn khả năng sửa chữa, nên đánh giá phương án thay bơm, điều chỉnh đường ống, cải thiện lọc hoặc thay đổi vị trí đầu trả trước. Lộ Trình Nâng Cấp Hồ Bơi Cũ Lên Hệ Lọc Hiệu Suất Cao giúp phân biệt các mức can thiệp.

Năm kiểm tra trước khi chốt phương án

Trước khi quyết định dùng một module, nhiều module hay hệ có phòng máy, cần trả lời được năm nhóm câu hỏi.

1. Lưu lượng cần thiết: Thể tích hồ bao nhiêu, thời gian tuần hoàn mục tiêu thế nào và thiết bị có đạt được lưu lượng yêu cầu trong điều kiện hoạt động thực tế không?

2. Phạm vi trao đổi nước: Module đặt ở vị trí nào, đầu trả hướng về đâu, có vật cản hoặc vùng xa khó lưu thông không? Một hay nhiều vị trí hút–trả mới là bố trí hợp lý?

3. Khả năng lọc và vệ sinh: Túi hoặc lõi lọc có diện tích bao nhiêu, phương pháp làm sạch thế nào, khoảng tháo lắp có đủ và phụ tùng thay thế có sẵn không?

4. Kết nối thiết bị khác: Hồ có dự kiến lắp Heat Pump, điện phân muối, UV, bộ điều khiển pH/ORP hoặc bơm định lượng không? Nếu có, phải xác định trước khả năng đấu nối và liên động, không tự khoan trích đường nước trên thân module.

5. Kết cấu và điện: Thành hồ có chịu được tải thiết bị không, hốc có thoát nước không, đường điện có được bảo vệ đúng yêu cầu và người vận hành có thể ngắt điện an toàn để bảo trì không?

Nếu một trong những vấn đề này chưa rõ, việc chọn model chỉ bằng công suất hoặc lưu lượng danh định có thể dẫn đến cấu hình không phù hợp.

Sau khi xác định phương án Pipe-less khả thi, có thể đối chiếu cấu hình và các lựa chọn đang có tại Máy Lọc Bể Bơi Không Đường Ống trước khi chốt thiết bị.

Bảo trì và an toàn khi vận hành

Không cần phòng máy riêng không có nghĩa hệ lọc không cần bảo trì.

Giỏ giữ rác, túi lọc hoặc lõi lọc phải được kiểm tra phù hợp với tải bẩn thực tế. Khi thấy đầu trả yếu đi, máy bơm phát tiếng bất thường hoặc khả năng lọc giảm, cần kiểm tra tình trạng hút khí, giỏ rác, vật liệu lọc và các bộ phận liên quan trước khi kết luận bơm hỏng.

Trước khi mở khoang máy, phải ngừng vận hành và cô lập nguồn điện, ngăn bộ điều khiển tự khởi động. Phương pháp tháo, vệ sinh và lắp lại phải phù hợp với cấu tạo thiết bị.

Không dùng hóa chất hoặc áp lực rửa có thể làm hư túi, lõi, gioăng và các bộ phận điện. Nếu phát hiện nước trong khoang điện, dây hư hỏng hoặc dấu hiệu rò điện, cần dừng thiết bị và để người có chuyên môn kiểm tra trước khi cấp điện trở lại.

Với hệ lọc âm thành, nên thường xuyên kiểm tra khả năng thoát nước trong hốc và tình trạng chống thấm tại các vị trí tiếp giáp.

Một hệ Pipe-less phù hợp cần đáp ứng đồng thời lưu lượng yêu cầu, khả năng phân phối nước, điều kiện bảo trì và an toàn lắp đặt. Nếu thiếu dữ liệu về hiện trạng đường nước hoặc hồ có yêu cầu tích hợp nhiều thiết bị, việc khảo sát trước khi chọn cấu hình sẽ giảm nguy cơ phải sửa đổi sau thi công.

Trường hợp cần đánh giá lại hệ lọc hiện hữu hoặc triển khai phương án mới, có thể tham khảo Dịch Vụ Lắp Đặt Và Nâng Cấp Hệ Thống Lọc Hồ Bơi.

Để trao đổi cấu hình cụ thể, nên chuẩn bị kích thước hồ, hình dạng mặt bằng, vị trí dự kiến đặt máy, hiện trạng đường ống và danh sách thiết bị phụ trợ.

Smartpool.vn – Hỗ trợ kỹ thuật: 0947.030.606.
