Sơ Đồ Gia Nhiệt & Làm Mát Hồ Bơi Resort Hai Chiều

Với hồ bơi resort, bài toán nhiệt không phải lúc nào cũng chỉ là làm nước ấm. Hồ ngoài trời có thể cần gia nhiệt trong thời tiết mát nhưng lại cần hạn chế nhiệt độ nước tăng quá cao vào giai đoạn nắng nóng. Vì vậy, một số công trình cần hệ thống có khả năng gia nhiệt và làm mát trên cùng vòng tuần hoàn.

“Hệ hai chiều” không đồng nghĩa bắt buộc phải có một Heat Pump và một Chiller. Một số Heat Pump Heat/Cool có thể chuyển giữa Heat, Cool và Auto Heat/Cool; cấu hình thực tế phụ thuộc tải nhiệt, tải làm mát và điều kiện vận hành của từng hồ. [1]

Ở quy mô resort, câu hỏi quan trọng hơn tên thiết bị là: nước đi qua cụm nhiệt theo đường nào, lưu lượng qua từng máy được kiểm soát ra sao, nhiều máy chia dòng thế nào và bộ điều khiển quyết định lúc nào cần heating hoặc cooling.

Hệ gia nhiệt và làm mát hai chiều gồm những gì?

Một hệ cơ bản có thể nhìn theo ba lớp chức năng.

Lớp thứ nhất là vòng tuần hoàn nước gồm điểm hút, bơm, bình lọc và đường trả. Lớp thứ hai là cụm nhiệt — một Heat Pump Heat/Cool hoặc nhiều thiết bị được ghép theo thiết kế. Lớp thứ ba là cảm biến và điều khiển để so sánh nhiệt độ nước thực tế với giá trị cài đặt và quyết định chế độ vận hành.

Với model hỗ trợ Heat/Cool, controller có thể vận hành Heat, Cool hoặc Auto. Không nên áp một setpoint chung cho mọi khu vực trong resort; hồ chính, hồ trẻ em, hồ tập luyện và Jacuzzi có mục tiêu sử dụng khác nhau. Phần nhiệt độ nước hồ bơi theo công năng nên được xác định trước khi chốt logic điều khiển.

Điểm quan trọng là thiết bị Heat/Cool chỉ giải quyết được cả hai chiều khi công suất heating, cooling và operating envelope của model phù hợp với tải thực tế. Việc một máy có chế độ Cool không tự động có nghĩa cooling capacity đủ cho mọi công trình.

Sơ đồ dòng nước cơ bản của hệ resort

Ở mức nguyên lý, một cấu hình phổ biến có thể đọc theo chiều dòng như sau:

Hồ / bể cân bằng → bơm tuần hoàn → bình lọc → cụm van & bypass → Heat Pump Heat/Cool hoặc bank Heat Pump → thiết bị xử lý nước theo cấu hình → đường trả về hồ

Pentair minh họa Heat Pump nằm sau pump và filter; manual cũng thể hiện chemical feeder/chlorinator ở phía downstream trên đường hồi. Với chemical feeder, cần tuân thủ yêu cầu check valve và chống backflow của nhà sản xuất. [1][5]

Điều đó không có nghĩa mọi UV, dosing, điện phân muối hay thiết bị xử lý nước đều phải lắp tại cùng một vị trí. Mỗi thiết bị có yêu cầu riêng về flow, bypass, check valve, cảm biến và khoảng bảo trì. Sơ đồ tổng chỉ được chốt sau khi đối chiếu manual của từng thiết bị.

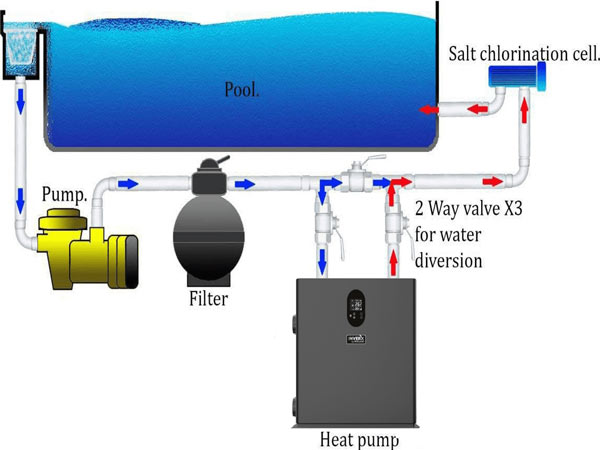

Sơ đồ vòng tuần hoàn qua lọc, bypass và Heat Pump hai chiều của hồ bơi resort

Cụm nhiệt nên được xem là một nhánh tải thủy lực, không phải thiết bị chỉ cần nối vào tuyến có sẵn. AquaCal yêu cầu Heat Pump nhận nước sạch đã lọc và lưu lượng phải nằm trong phạm vi cho phép; khi flow hệ thống có thể vượt giới hạn của máy, bypass là một giải pháp để kiểm soát lượng nước đi qua Heat Pump. [3]

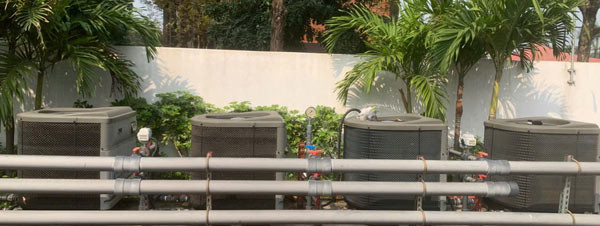

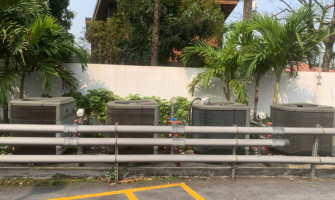

Khi resort cần nhiều Heat Pump chạy song song

Sau khi tải nhiệt được xác định, hồ lớn có thể cần nhiều Heat Pump thay vì một máy duy nhất. Khi đó không thể chỉ cộng công suất danh định rồi nối thêm thiết bị vào đường ống.

Pentair yêu cầu multiple Heat Pump installation được plumbing song song và nhấn mạnh lưu lượng qua các máy cần tương đối đồng đều để đạt điều kiện vận hành tốt. [1]

Sơ đồ nguyên lý có thể hình dung:

Header cấp → chia nhánh HP1 / HP2 / HP3… → gom về header hồi → trở lại tuyến chính

Vấn đề cần kiểm soát là phân phối dòng. Nếu một nhánh nhận quá nhiều nước trong khi nhánh khác thiếu flow, tổng lưu lượng hệ thống vẫn có thể trông “đủ” nhưng từng Heat Pump lại vận hành sai điểm yêu cầu.

Vì vậy, không nên mặc định chỉ thêm các tee nối tiếp là đủ. Kích thước header, chiều dài nhánh, van cân bằng, lưu lượng yêu cầu của từng model và trở lực thực phải được xem cùng nhau.

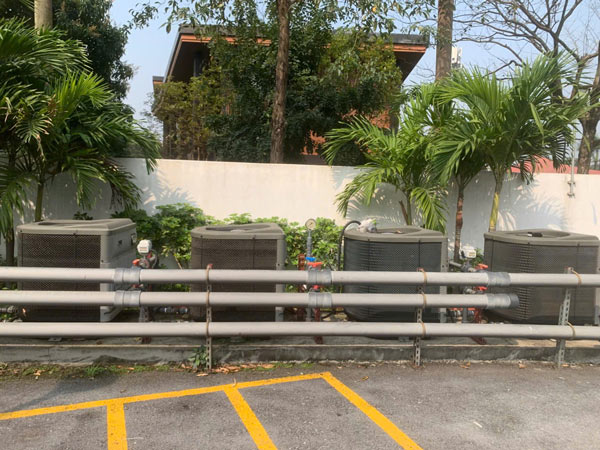

Sơ đồ nhiều Heat Pump hồ bơi đấu song song và cân bằng lưu lượng

Một số hệ còn hỗ trợ điều khiển nhiều Heat Pump theo cấu hình primary/secondary. AquaCal có tài liệu cho phép một máy primary quản lý nhiều máy secondary và tránh nhiều compressor khởi động cùng lúc. Đây là tính năng phụ thuộc hãng và controller, không phải đặc tính mặc định của mọi Heat Pump. [4]

Bypass và lưu lượng quyết định khả năng vận hành

Bypass không chỉ dùng để cô lập thiết bị khi bảo trì. Trong hệ Heat Pump, bypass còn giúp kiểm soát lượng nước thực sự đi qua bộ trao đổi nhiệt khi lưu lượng tuyến chính cao hơn phạm vi thiết bị cho phép.

AquaCal nêu rõ Heat Pump cần flow phù hợp để vận hành và bypass có thể được sử dụng để điều tiết lưu lượng qua máy. Pentair cũng yêu cầu external bypass khi lưu lượng hệ thống vượt giới hạn của cấu hình tương ứng. [1][3]

Vì vậy không có câu trả lời chung kiểu “mở bypass 30% hay 50%”. Vị trí van phụ thuộc flow thực, trở lực của nhánh và yêu cầu của chính model đang sử dụng.

Khi thêm Heat Pump, Chiller, van một chiều, van điều tiết, co và chiều dài đường ống, tổng trở lực của hệ cũng tăng. Nếu chỉ nhìn lưu lượng danh định của bơm, lưu lượng thực qua cụm nhiệt có thể khác đáng kể so với dự kiến.

Phần tính toán nên chuyển sang cách tính tổn thất áp suất đường ống hồ bơi và tối ưu hệ thống. Phần bố trí van và thi công thực tế nên chuyển sang thi công Bypass cho Heat Pump và thiết bị xử lý nước.

N-C3.5 chỉ cần chốt một nguyên tắc trước khi bàn giao: phải biết flow thực qua từng thiết bị, không chỉ lưu lượng tổng ghi trên máy bơm.

Khi nào dùng Heat Pump hai chiều, khi nào cần Chiller riêng?

Không có một sơ đồ phù hợp cho mọi resort.

Nếu tải gia nhiệt và tải làm mát đều nằm trong khả năng của Heat Pump Heat/Cool được chọn, cùng một bank thiết bị có thể chuyển giữa heating và cooling theo chiến lược điều khiển. Cấu hình này giảm số nhóm thiết bị nhưng vẫn phải kiểm riêng capacity của từng chế độ.

Ngược lại, nếu công trình có tải cooling riêng, cần làm lạnh chủ động lớn hoặc một số hồ có duty khác hẳn phần còn lại, Chiller có thể trở thành một nhánh nhiệt riêng. Cách bố trí cuối cùng phụ thuộc tải và sơ đồ thủy lực chứ không thể quyết định chỉ từ thể tích hồ.

Việc chọn technology thuộc bài Heat Pump hai chiều hay Chiller hồ bơi: khác biệt công suất và phạm vi ứng dụng. Bài này sử dụng kết quả lựa chọn đó để xây architecture, tránh biến system schematic thành một bài so sánh thiết bị lần thứ hai.

Khi quyết định đã rõ, người đọc có thể chuyển sang nhóm máy bơm nhiệt Heat Pump hồ bơi hoặc máy làm lạnh nước hồ bơi Chiller để xem cấu hình thương mại phù hợp.

Điểm cần tránh là chọn thiết bị theo một con số kW rồi mới thiết kế đường ống. Công suất nhiệt, yêu cầu flow và Head Loss phải được kiểm như một hệ thống.

Kiểm tra điều khiển và thủy lực trước khi đưa vào vận hành

Trước khi nghiệm thu, nên kiểm đồng thời các nhóm dữ liệu sau:

Hạng mục	Cần xác nhận
Nhiệt độ	Sensor đọc hợp lý và setpoint đúng công năng
Chế độ	Heat / Cool / Auto hoạt động đúng logic của model
Lưu lượng	Từng Heat Pump nhận flow trong phạm vi manual
Manifold	Không có nhánh quá mạnh hoặc quá yếu rõ rệt
Bypass	Flow qua thiết bị được kiểm soát theo thiết kế
Xử lý nước	Chemical feeder/check valve và thiết bị khác đặt theo manual
Multi-unit control	Trình tự start/stop và staging đúng controller thực tế

Với nhiều Heat Pump, cân bằng lưu lượng không phải chi tiết phụ. Một hệ đạt nhiệt độ nước cuối cùng nhưng các nhánh flow lệch vẫn có thể là một hệ chưa được commissioning đúng.

Tương tự, với Heat/Cool unit, cần kiểm cả heating và cooling logic thay vì chỉ chạy thử một chiều rồi bàn giao. Pentair xác nhận Heat/Cool/Auto là các chế độ riêng trên những model được trang bị chức năng này. [1]

Khi resort cần khảo sát tải, sizing, bố trí thiết bị và triển khai hệ thống thực tế, dịch vụ gia nhiệt và làm mát hồ bơi là bước tiếp theo phù hợp sau khi sơ đồ nguyên lý đã rõ.

Một sơ đồ hai chiều tốt không được đánh giá bằng số lượng thiết bị. Nó phải bảo đảm nước đã lọc đi đúng qua cụm nhiệt, từng thiết bị nhận lưu lượng phù hợp, bypass có nhiệm vụ rõ, nhiều máy được phân phối dòng hợp lý và controller chuyển heating/cooling đúng nhu cầu. Tăng thêm công suất không thể sửa một hệ thống đang sai flow hoặc sai cấu hình.
