Một bể Jacuzzi có 12 đầu sục không thể chọn máy thổi khí chỉ bằng cách lấy lưu lượng tối đa của blower chia đều cho 12. Mỗi đầu sục cần một lượng khí nhất định, trong khi độ sâu nước, đường ống và các phụ kiện tạo ra trở lực mà máy phải vượt qua.

Để tính toán hệ sục khí Jacuzzi, cần xác định đồng thời hai thông số: tổng lưu lượng khí yêu cầu (Q) và chênh áp làm việc của máy thổi khí (Δp). Cặp thông số này là cơ sở để kiểm tra khả năng cấp khí của blower tại điều kiện vận hành dự kiến.

Quy trình tính bắt đầu từ loại và số đầu sục, xác định độ sâu, tính tổn thất trên tuyến khí bất lợi, sau đó đối chiếu đường đặc tính của máy. Không nên lựa chọn công suất motor trước khi có những dữ liệu này.

Từ số đầu sục đến lưu lượng khí yêu cầu

Số lượng đầu sục là thông tin quan trọng, nhưng chưa đủ để xác định lưu lượng khí cần thiết.

Trước tiên, phải phân biệt đầu sục khí độc lập (Air Jet/Air Injector) với jet massage nước sử dụng hiệu ứng Venturi.

Đầu sục khí độc lập nhận không khí từ blower và đưa vào nước. Jet massage Venturi sử dụng dòng nước từ máy bơm để hút hoặc hòa trộn không khí; việc có cần thêm blower hay không phụ thuộc cấu hình cụ thể.

Với hệ sục khí độc lập có các đầu giống nhau, tổng lưu lượng thiết kế được tính sơ bộ:

Q yêu cầu = N × q

Trong đó:

  • N: Số đầu sục hoạt động đồng thời.

  • q: Lưu lượng khí thiết kế của một đầu tại điều kiện làm việc phù hợp (m³/h).

  • Q: Tổng lưu lượng khí cần cấp (m³/h).

Nếu các đầu sục khác loại hoặc phân thành nhiều vùng, cần tính riêng từng nhóm:

Q tổng = N₁ × q₁ + N₂ × q₂ + …

Công thức áp dụng cho các nhóm thực sự hoạt động đồng thời trong trạng thái thiết kế đang xét. Nếu hệ thống có điều khiển đóng/mở từng vùng, cần kiểm tra các tổ hợp hoạt động được phép, không mặc định mọi vùng luôn mở.

Dữ liệu đầu vàoCần xác định
Loại đầu sụcAir jet độc lập, lỗ khí hoặc jet massage có hỗ trợ khí
Số đầu mỗi vùngSố lượng và cách phân nhóm
Lưu lượng mỗi đầuTheo dữ liệu thiết kế hoặc thông số kỹ thuật của đầu sục
Số vùng chạy đồng thờiTrạng thái tạo nhu cầu lưu lượng lớn nhất
Cấu hình ống gópSố nhánh và cách phân phối khí

Không có một mức m³/h cố định áp dụng cho tất cả air jet. Nếu nhà cung cấp đầu sục chưa có thông số lưu lượng theo điều kiện làm việc, không nên lấy số đầu nhân với một giá trị tùy chọn rồi coi đó là kết quả thiết kế chính thức.

Bên cạnh phần tính lưu lượng, thiết kế và lắp đặt hệ sục khí Jacuzzi còn phải giải quyết cách bố trí đầu sục, đường ống, chống nước hồi và điều kiện vận hành tổng thể.

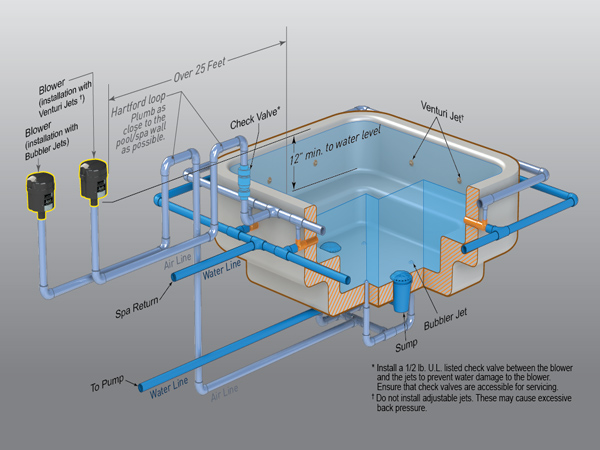

Sơ đồ máy thổi khí, ống góp và các đầu sục khí trong hệ Jacuzzi

Sơ đồ máy thổi khí, ống góp và các đầu sục khí trong hệ Jacuzzi

Độ sâu đầu sục tạo ra bao nhiêu áp suất?

Khi đầu sục nằm dưới mặt nước, không khí phải có đủ áp suất để vượt qua áp suất thủy tĩnh tại vị trí thoát khí.

Áp suất do cột nước được tính bằng:

p = ρ × g × h

Trong đó:

  • ρ: Khối lượng riêng của nước, có thể lấy xấp xỉ 1.000 kg/m³ để tính sơ bộ.

  • g: Gia tốc trọng trường, khoảng 9,81 m/s².

  • h: Độ sâu từ mặt nước vận hành đến vị trí thoát khí (m).

  • p: Áp suất thủy tĩnh (Pa).

Để tính nhanh:

1 m cột nước ≈ 9,81 kPa ≈ 98,1 mbar

Ví dụ, một đầu sục nằm sâu 0,8 m dưới mặt nước:

p = 1.000 × 9,81 × 0,8 = 7.848 Pa

Tương đương khoảng 78,5 mbar.

Đây chỉ là áp suất do cột nước tạo ra. Máy còn phải đáp ứng tổn thất đường ống, van, phụ kiện và trở lực tại đầu sục.

Với bể Jacuzzi có ghế ngồi ở nhiều cao độ, các đầu sục không nhất thiết nằm cùng độ sâu. Đầu sâu hơn phải vượt qua áp suất thủy tĩnh lớn hơn, nhưng chưa chắc là đầu có tổng trở lực cao nhất.

Một đầu nông ở cuối tuyến ống dài, nhiều co và có trở lực đầu phun lớn vẫn có thể yêu cầu áp suất cấp cao hơn một đầu sâu nằm gần ống góp.

Vì vậy, không nên chỉ lấy độ sâu trung bình của bể để tính chênh áp cho toàn bộ mạng khí.

Tính tổn thất đường khí theo tuyến bất lợi

Không khí đi từ blower qua đường ống chính, ống góp, các nhánh phân phối rồi tới đầu sục.

Tổn thất áp suất xuất hiện tại các đoạn ống do ma sát, co, tê, van, đoạn thay đổi tiết diện và chính đầu sục. Bộ lọc ở phía hút cũng có thể làm tăng tổng chênh áp mà blower phải đáp ứng.

Đối với một tuyến cấp khí, có thể tính sơ bộ:

Δp tuyến ≈ p cột nước + Δp đường chung + Δp nhánh + Δp đầu sục/phụ kiện + Δp phía hút

Các thành phần cần được xác định tại lưu lượng thiết kế của từng đoạn hoặc thiết bị tương ứng.

Điều quan trọng là lưu lượng và áp suất không được cộng theo cùng một cách trong mạng có nhiều nhánh song song:

  • Lưu lượng trên đường khí chính bằng tổng lưu lượng các nhánh đang hoạt động, nếu không có thất thoát đáng kể.

  • Tổn thất trên đường ống chung phải được tính theo lưu lượng đi qua đoạn chung đó.

  • Tổn thất nhánh được tính riêng cho đường đi đến từng đầu sục.

  • Không cộng nối tiếp tổn thất của tất cả các nhánh song song để tạo thành áp suất yêu cầu.

Khi đã xác định các lưu lượng thiết kế và có phương án phân phối khí phù hợp, tuyến bất lợi là đường đi cần mức áp suất cấp cao nhất.

Có thể biểu diễn sơ bộ:

Δp thiết kế ≈ max(Δp tuyến 1, Δp tuyến 2, …)

Mỗi giá trị Δp tuyến phải bao gồm các phần tổn thất dùng chung, phần riêng của nhánh, áp suất cột nước, trở lực đầu sục và tải phía hút nếu có.

Cách tính này giúp tìm yêu cầu áp suất lớn nhất ở trạng thái lưu lượng thiết kế giả định. Nó chưa chứng minh mạng khí sẽ tự phân phối đúng lưu lượng đến mọi đầu sục.

Trên thực tế, nhánh có trở lực thấp hơn có thể nhận nhiều khí hơn. Muốn các nhánh đạt lưu lượng dự kiến, cần tính mạng phân phối, lựa chọn đường kính, bố trí ống góp và kiểm tra khả năng cân bằng dòng khí.

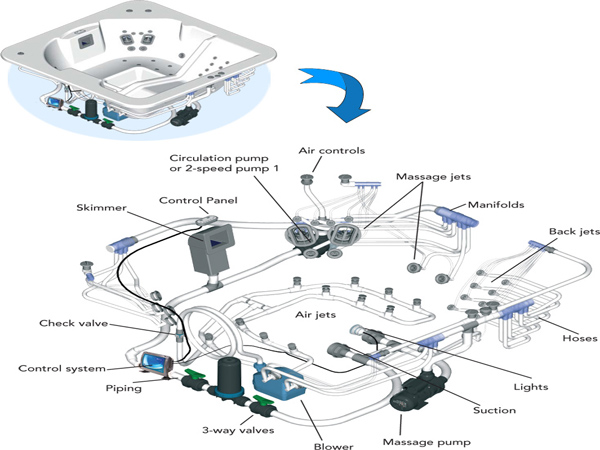

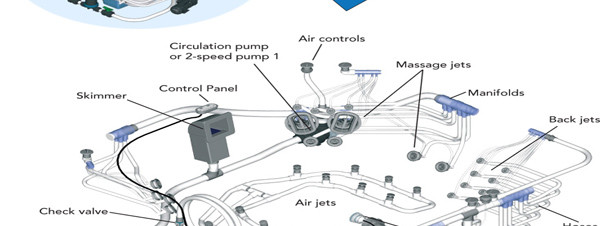

Sơ đồ tuyến khí bất lợi và cách phân phối lưu lượng trong hệ sục khí Jacuzzi

Sơ đồ tuyến khí bất lợi và cách phân phối lưu lượng trong hệ sục khí Jacuzzi

Ví dụ tính Q–Δp cho một hệ Jacuzzi

Giả sử một bể Jacuzzi sử dụng 12 đầu sục khí độc lập cùng loại, tất cả hoạt động đồng thời.

Để minh họa phương pháp, sử dụng các dữ liệu giả định sau. Những giá trị này không phải thông số định mức của đầu sục hoặc model blower cụ thể.

Thông số giả địnhGiá trị
Số đầu sục12
Lưu lượng thiết kế mỗi đầu6 m³/h
Độ sâu tuyến bất lợi0,8 m
Tổn thất đường chính và ống góp8 mbar
Tổn thất nhánh bất lợi6 mbar
Trở lực đầu sục và phụ kiện cuối tuyến10 mbar
Tổn thất phía hút3 mbar

Bước 1 — Tính tổng lưu lượng

Q = 12 × 6 = 72 m³/h

Đây là lưu lượng mà blower cần cung cấp theo giả định tất cả 12 đầu đều nhận đủ 6 m³/h.

Bước 2 — Tính áp suất cột nước

p = 1.000 × 9,81 × 0,8 = 7.848 Pa

Tương đương khoảng 78,5 mbar.

Bước 3 — Tổng hợp chênh áp

Δp ≈ 78,5 + 8 + 6 + 10 + 3

Δp ≈ 105,5 mbar

Kết quả sơ bộ cần dùng để sàng lọc máy là:

Q yêu cầu = 72 m³/h tại Δp ≈ 105,5 mbar.

Trong ví dụ này, tổn thất đường chung 8 mbar được giả định tại tổng lưu lượng 72 m³/h. Tổn thất nhánh 6 mbar và đầu sục 10 mbar được giả định tại lưu lượng 6 m³/h của tuyến bất lợi.

Nếu các nhánh chưa cân bằng hoặc lưu lượng thực tế thay đổi, những giá trị tổn thất phải được tính lại. Kết quả trên là một cặp yêu cầu thiết kế sơ bộ, không phải điểm làm việc đã được đo hoặc xác nhận.

Ngoài ra, do ví dụ có tổn thất ở phía hút, khả năng vận hành của blower phải được kiểm tra theo tải của cả phía hút và phía đẩy, không chỉ áp suất đo tại cửa xả.

Đối chiếu điểm làm việc trước khi chọn máy

Khi đã xác định Q và Δp yêu cầu, bước tiếp theo là kiểm tra đường đặc tính của máy thổi khí.

Với ví dụ trên, cần xác định model có khả năng cung cấp khoảng 72 m³/h ở điều kiện chênh áp thiết kế khoảng 105,5 mbar.

Một máy có Qmax 120 m³/h nhưng lưu lượng ở mức chênh áp yêu cầu thấp hơn 72 m³/h sẽ không đáp ứng được điều kiện sơ bộ. Ngược lại, máy có Qmax nhỏ hơn nhưng đạt đủ Q tại chênh áp cần thiết có thể là phương án cần xem xét.

Để xác định đúng khả năng của thiết bị, phải đọc đường cong Q–p máy thổi khí theo đúng model, tần số và chế độ vận hành. Khi cả cửa hút và cửa đẩy đều có trở lực, cần xác nhận điều kiện tham chiếu của đường đặc tính và khả năng chịu tải kết hợp.

Kiểm tra lưu lượng và chênh áp yêu cầu của hệ Jacuzzi trên đường đặc tính blower

Kiểm tra lưu lượng và chênh áp yêu cầu của hệ Jacuzzi trên đường đặc tính blower

Khả năng đạt lưu lượng sơ bộ vẫn chưa đủ để chốt máy. Cần kiểm tra thêm giới hạn chênh áp, dòng điện, nhiệt độ, thời gian vận hành, nguồn điện và các trạng thái đóng/mở vùng sục mà hệ thống có thể gặp.

Một vấn đề khác là nước có thể tiến ngược về đường khí khi blower dừng. Phương án chống nước hồi phải được thiết kế phù hợp với cao độ máy, tuyến ống và đầu sục. Những tình huống như van một chiều sai hướng, đường ống bố trí không phù hợp hoặc chiều quay motor sai được xử lý cụ thể trong bài lỗi lắp đặt máy thổi khí cho Jacuzzi.

Khi yêu cầu Q–Δp đã rõ và cần đối chiếu dòng sản phẩm, nhóm bơm sục khí con sò hồ bơi là nơi phù hợp để xem các model dành cho hệ sục khí. Không nên chọn trực tiếp theo HP, kW hoặc lưu lượng tối đa nếu chưa xác định khả năng của máy tại chênh áp thiết kế.

Kết quả quan trọng nhất của bài toán tính toán hệ sục khí Jacuzzi không phải một con số công suất motor, mà là cặp lưu lượng–chênh áp có cơ sở, sơ đồ mạng phân phối khí và những điều kiện vận hành cần đáp ứng.
