Lỗi Lắp Đặt Máy Thổi Khí Cho Jacuzzi: Van Một Chiều, Đường Ống Và Kiểm Tra Chiều Quay

Máy thổi khí con sò đã chạy nhưng các đầu sục Jacuzzi vẫn yếu, khí phân phối không đều hoặc xuất hiện nước trong đường ống sau khi tắt máy. Những hiện tượng này không nhất thiết chứng tỏ blower bị hỏng. Nguyên nhân có thể đến từ van một chiều, cách bố trí đường khí, trở lực hệ thống hoặc chiều quay motor.

Khi kiểm tra lỗi lắp máy thổi khí con sò cho Jacuzzi, cần phân biệt hiện tượng xảy ra lúc khởi động, khi máy đang vận hành hay sau khi dừng. Mỗi thời điểm có thể gợi ý một nhóm nguyên nhân khác nhau.

Đặc biệt, nếu có dấu hiệu nước đã xâm nhập thân blower hoặc khu vực điện, cần dừng máy, cô lập nguồn điện và để người có chuyên môn kiểm tra trước khi khởi động lại.

Nước hồi về blower: Kiểm tra van một chiều và tuyến khí chống dòng ngược

Trong hệ Jacuzzi, máy thổi khí đưa không khí qua đường ống đến những đầu sục nằm dưới mặt nước. Khi blower dừng, chênh lệch áp suất thay đổi và nước có thể tiến vào tuyến khí nếu cấu hình chống dòng ngược không phù hợp.

Khi phát hiện nước trong đường khí, cần xác định nước chỉ xuất hiện ở đoạn gần đầu sục hay đã tiến về phía phòng máy. Đồng thời, phải kiểm tra tình trạng van một chiều, cao độ tuyến ống và nguy cơ nước xâm nhập từ môi trường xung quanh.

Van một chiều có lắp đúng hướng và hoạt động phù hợp không?

Van một chiều phải cho không khí đi từ blower về phía Jacuzzi và hạn chế dòng ngược theo chức năng thiết kế.

Nếu van lắp ngược, kẹt hoặc không mở đủ, nó có thể tạo thêm trở lực khiến lưu lượng cấp đến đầu sục suy giảm. Nếu van không đóng kín khi cần thiết, nước có thể đi ngược về phía blower.

Những điểm cần đối chiếu gồm:

• Hướng dòng khí được đánh dấu trên thân van.

• Tư thế lắp đặt và điều kiện sử dụng được nhà sản xuất van cho phép.

• Kích thước kết nối, khả năng thông khí và trở lực của van.

• Khả năng tiếp cận vị trí van để kiểm tra hoặc thay thế an toàn.

Không nên mặc định van một chiều thông dụng cho đường nước có thể sử dụng thay cho van trên tuyến khí Jacuzzi chỉ vì có cùng kích thước đầu nối.

Đường khí có được bố trí để hạn chế nước chảy ngược không?

Ở một số hệ Spa Blower, đường khí được bố trí thành vòng nâng cao, thường gọi là Hartford Loop, kết hợp với van một chiều để hạn chế nước tiến về máy.

Tuy nhiên, giải pháp cụ thể phải phù hợp với mực nước vận hành cao nhất, vị trí blower, hình học tuyến khí và hướng dẫn của thiết bị. Không có một chiều cao vòng ống cố định áp dụng cho mọi hệ thống.

Cũng cần kiểm tra nguy cơ nước mưa, nước vệ sinh hoặc nước ngập phòng máy tiến vào cửa hút và các bộ phận điện.

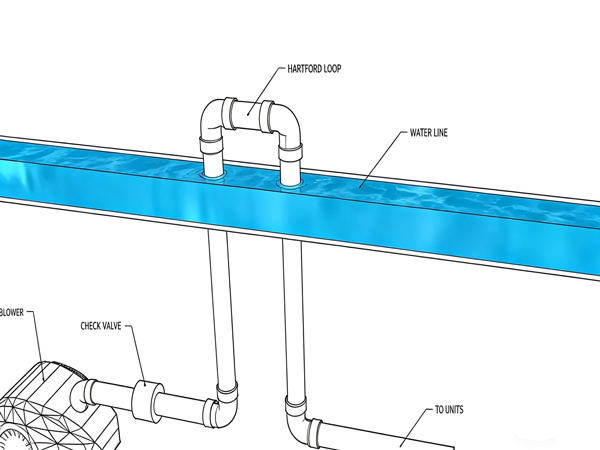

Sơ đồ kiểm tra van một chiều và tuyến khí chống nước hồi về máy thổi khí Jacuzzi

Nếu phải điều chỉnh lại vị trí blower, đường ống hoặc cao độ chống dòng ngược, nên đối chiếu thiết kế và lắp đặt hệ sục khí Jacuzzi trước khi sửa. Thay riêng van một chiều không thể khắc phục mọi lỗi phát sinh từ hình học tuyến khí.

Máy chạy nhưng đầu sục Jacuzzi yếu: Khoanh vùng lỗi đường ống và van

Khi máy vẫn hoạt động nhưng hiệu quả sục không đạt yêu cầu, cần xác định tình trạng xuất hiện đồng thời ở tất cả đầu sục hay chỉ tại một số vị trí.

Việc khoanh vùng trước khi tháo thiết bị giúp tránh thay blower hoặc tăng công suất khi nguyên nhân thực tế nằm ở tuyến khí.

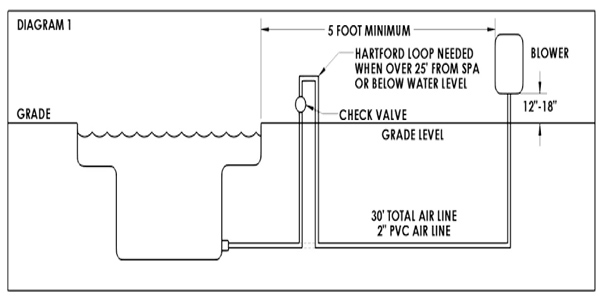

Sơ đồ xác định vị trí lỗi van và đường ống khi đầu sục Jacuzzi yếu

Đường ống quá nhỏ, có đoạn thu tiết diện đột ngột hoặc nhiều co gấp có thể làm tăng tổn thất áp suất. Trong hệ nhiều nhánh, không khí có xu hướng đi qua nhánh có trở lực thấp hơn, khiến các đầu sục nhận khí không đều.

Rò khí tại mối nối cũng có thể làm lượng khí đến các đầu sục giảm dù máy vẫn đang vận chuyển không khí.

Tuy nhiên, biểu hiện đầu sục yếu không tự chứng minh hệ thống bị lắp sai ống. Nếu máy chỉ có lưu lượng lớn ở vùng chênh áp thấp, khả năng cấp khí tại độ sâu vận hành thực tế có thể không đáp ứng yêu cầu.

Khi các van và tuyến khí không có lỗi rõ ràng nhưng hệ vẫn thiếu khí, cần đối chiếu tính toán hệ sục khí Jacuzzi theo số đầu sục, độ sâu và tổn thất đường khí để xác định đúng yêu cầu lưu lượng–chênh áp.

Các thao tác tháo van, mở đầu nối hoặc kiểm tra bên trong đường ống phải được thực hiện sau khi dừng máy, cô lập năng lượng và xử lý an toàn áp suất còn lại.

Blower ba pha vẫn chạy nhưng không đủ khí: Có phải sai chiều quay?

Với motor ba pha, việc máy đã khởi động và quay không tự chứng minh chiều quay đang đúng theo thiết kế.

Chiều quay không phù hợp có thể khiến blower không đạt chênh áp và lưu lượng yêu cầu. Tuy nhiên, đây chỉ là một nguyên nhân cần kiểm tra, không phải kết luận chắc chắn khi thấy sục yếu.

Những dấu hiệu cần được người có chuyên môn đối chiếu gồm:

• Máy không tạo được mức chênh áp dự kiến.

• Lưu lượng thấp bất thường dù tuyến khí không có trở lực rõ ràng.

• Hướng quay thực tế không phù hợp ký hiệu trên thiết bị.

• Nguồn điện hoặc điều kiện vận hành không phù hợp với thông số model.

Trước khi kết luận lỗi chiều quay, phải phân biệt với tình trạng lọc hút bị tắc, van không mở, rò khí và nguồn cấp không phù hợp.

Việc xác nhận hoặc điều chỉnh đấu nối điện chỉ được thực hiện bởi người có chuyên môn, sau khi đã cô lập nguồn và áp dụng biện pháp ngăn khởi động ngoài ý muốn.

Không tự đảo dây điện để thử chuyển chức năng thổi sang hút. Chế độ sử dụng và hướng quay phải phù hợp với thiết kế của đúng model.

Các yêu cầu về số pha, điện áp, sơ đồ đấu Δ/Y, bảo vệ motor và kiểm tra chiều quay trong hệ thống điện máy thổi khí cần được xử lý theo nameplate và hướng dẫn kỹ thuật tương ứng.

Chạy thử và nghiệm thu Jacuzzi: Cần kiểm tra lúc máy chạy và khi dừng

Một hệ Jacuzzi có thể tạo bọt khi chạy thử nhưng vẫn tồn tại lỗi lắp đặt. Đặc biệt, nếu bể chưa đạt mực nước thiết kế, blower chưa phải thắng đúng áp lực cột nước của điều kiện vận hành thực tế.

Vì vậy, việc kiểm tra cần được thực hiện theo từng trạng thái.

Trước khi khởi động: Xác nhận nguồn điện, chiều quay theo yêu cầu model, trạng thái van, tuyến khí và điều kiện thông gió. Đảm bảo các thiết bị bảo vệ và cơ cấu đóng ngắt ở trạng thái phù hợp.

Khi bể đạt mực nước thiết kế: Vận hành theo hướng dẫn thiết bị, quan sát khí đến các đầu sục. Nếu hệ có nhiều vùng, cần kiểm tra trạng thái vận hành đồng thời theo cấu hình thiết kế.

Trong quá trình chạy: Theo dõi phân bố khí, tiếng ồn, độ rung, trạng thái nhiệt và những thông số điện, áp suất mà người có chuyên môn được phép đo. Không dùng riêng cảm giác bọt mạnh hoặc yếu để kết luận blower đã đạt điểm làm việc.

Sau khi dừng: Kiểm tra dấu hiệu nước tiến về blower, tình trạng cơ cấu chống dòng ngược và những hiện tượng bất thường còn xuất hiện trên tuyến khí.

Có thể sử dụng bảng kiểm sau để ghi nhận kết quả:

Cần dừng máy để kiểm tra khi có mùi điện, dấu hiệu nước vào phần điện, tiếng cơ khí bất thường, rung tăng mạnh hoặc tình trạng quá nhiệt và áp suất vượt giới hạn cho phép.

Nếu đã loại trừ lỗi van, đường ống và chiều quay mà máy vẫn không đạt yêu cầu, phần chẩn đoán và bảo dưỡng máy thổi khí sẽ giúp phân biệt vấn đề của chính thiết bị với lỗi từ hệ thống bên ngoài.

Khi nghi nước xâm nhập motor hoặc có nguy cơ mất an toàn điện, không nên thử khởi động lại nhiều lần. Cần người có chuyên môn kiểm tra; trường hợp phải xử lý tại công trình có thể sử dụng dịch vụ bảo trì và sửa chữa thiết bị hồ bơi trước khi đưa hệ thống trở lại vận hành.

Một hệ Jacuzzi chỉ nên được nghiệm thu khi khả năng cấp khí, trạng thái các van và cấu hình chống nước hồi đã được kiểm tra phù hợp cả khi blower hoạt động lẫn sau khi dừng.

Nguồn kỹ thuật tham khảo

1. Hayward — Spa Blower Owner's Manual, Installation Guidelines.

2. Waterway Plastics — Santanna Air Blower Instructions, Check Valve, Hartford Loop và Troubleshooting.

3. Atlas Copco — DB Series Side Channel Blower Instruction Manual, Fault Finding và Electrical Safety.

4. REXCHIP — Side Channel Blower Catalogue.
