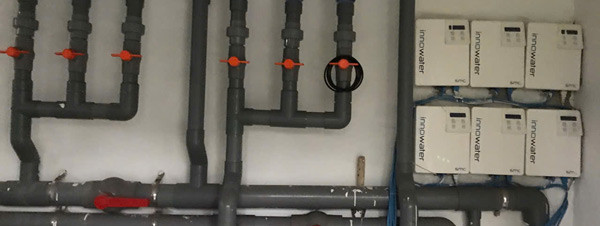

Cách Tính Tổn Thất Áp Suất Đường Ống Hồ Bơi Và Tối Ưu Hệ Thống

Máy bơm có thể được chọn đúng lưu lượng trên giấy nhưng sau khi lắp, đầu trả vẫn yếu hoặc thiết bị phía sau báo thiếu Flow. Trước khi kết luận phải tăng công suất bơm, cần trả lời một câu hỏi khác: tại lưu lượng cần thiết, toàn bộ đường nước đang tạo ra bao nhiêu tổn thất cột áp?

Nước đi qua ống thẳng, co, tê, van, bình lọc, Heat Pump và các thiết bị xử lý đều mất một phần năng lượng. Phần năng lượng đó được quy đổi thành tổn thất cột áp – Head Loss.

Quy trình tính hợp lý là:

Q từng đoạn → đường kính trong → vận tốc → tổn thất ống → tổn thất phụ kiện → Pressure Drop thiết bị → tuyến bất lợi nhất → tổng cột áp → Pump Curve.

[ẢNH 01] Sơ đồ một vòng tuần hoàn hồ bơi từ điểm hút → bơm → bình lọc → thiết bị xử lý/Heat Pump → đầu trả; đánh dấu ba nhóm Head Loss: ống, phụ kiện và thiết bị.

Head Loss Là Gì?

Head Loss là phần năng lượng cơ học của dòng nước bị tiêu hao khi nước chuyển động qua hệ thống. Nó không có nghĩa một lượng nước tương ứng đã “biến mất” khỏi đường ống.

Quan hệ giữa độ giảm áp suất và cột áp là:

ΔP = ρ × g × H

Trong đó:

• ΔP: chênh lệch áp suất, Pa;
• ρ: khối lượng riêng chất lỏng, kg/m³;
• g: gia tốc trọng trường, m/s²;
• H: cột áp, m.

Với nước trong điều kiện thông thường, có thể dùng quy đổi gần đúng:

1 mH₂O ≈ 9,81 kPa

1 bar ≈ 10,2 mH₂O

Cách quy đổi này hữu ích khi catalogue thiết bị công bố Pressure Drop bằng kPa hoặc bar trong khi Pump Curve sử dụng mét cột nước.

Head Loss cũng cần được phân biệt với hai hiện tượng khác. Rò rỉ là nước thoát khỏi hệ thống; hút khí là không khí đi vào tuyến hút. Cả ba đều có thể làm lưu lượng thực tế giảm, nhưng nguyên nhân và cách xử lý khác nhau.

Một co 90° vì thế không nên được mô tả là “làm mất 2 m³/h”. Co làm tăng trở lực; lưu lượng cuối cùng giảm bao nhiêu còn phụ thuộc vào lưu lượng ban đầu, vận tốc, toàn bộ hệ thống và đặc tính của máy bơm.

Dữ Liệu Cần Có Trước Khi Tính

Sai số Head Loss thường bắt đầu trước khi nhập công thức. Nếu Q hoặc đường kính của từng đoạn không đúng, kết quả phía sau dù tính rất chi tiết vẫn không đại diện hệ thống thật.

Lưu lượng trên từng đoạn

Sau mỗi điểm chia hoặc nhập dòng, Q thay đổi.

Ví dụ giả định một tuyến chính mang 20 m³/h rồi chia đều thành bốn nhánh trả. Trong trường hợp phân phối thực sự cân bằng, mỗi nhánh chỉ mang khoảng 5 m³/h. Không thể dùng 20 m³/h để tính vận tốc cho cả bốn nhánh.

Tương tự ở phía hút, các nhánh Skimmer hoặc hút đáy mang một phần lưu lượng; tới ống góp trước bơm mới xuất hiện tổng lưu lượng.

Đường kính trong, không phải chỉ tên D50 hay D60

Công thức vận tốc và Darcy–Weisbach sử dụng đường kính trong thực tế. Hai ống có cùng đường kính ngoài vẫn có thể khác đường kính trong do chiều dày thành ống, cấp áp suất và tiêu chuẩn sản xuất.

Đường kính chỉ nên được chốt sau khi đặt Q của từng đoạn cạnh vận tốc; bảng chọn D50–D90 theo lưu lượng thuộc bài chuyên về vận tốc dòng chảy trong ống PVC.

Chiều dài và phụ kiện thật

Không lấy khoảng cách thẳng giữa hồ và phòng máy làm chiều dài tính toán. Cần tách đúng tuyến, gồm chiều dài ống và các vị trí thay đổi hướng hoặc tiết diện như co, tê, côn, van, rắc co.

Trạng thái của van cũng quan trọng. Một van mở hoàn toàn và một van đang bóp dòng không có cùng trở lực.

Pressure Drop của thiết bị

Bình lọc, Heat Pump, bộ trao đổi nhiệt, UV, cell điện phân hoặc thiết bị đo có thể bổ sung trở lực đáng kể. Giá trị này không nên tự gán bằng một con số chung cho mọi model.

Nguồn ưu tiên là đường cong Pressure Drop hoặc dữ liệu của chính nhà sản xuất tại lưu lượng đang xét. Grundfos cũng mô tả tổng pressure loss của hệ thống như tổng phần đường ống, các phần tử cản như van/fitting và trở lực của các thiết bị riêng do nhà cung cấp công bố. [4]

Cách Tính Head Loss Theo Từng Thành Phần

Bước 1: Tính vận tốc nước

Với một ống tròn:

v = Q / A

và:

A = πD² / 4

Trong đó:

• v: vận tốc, m/s;
• Q: lưu lượng, m³/s;
• A: diện tích tiết diện trong, m²;
• D: đường kính trong, m.

Nếu Q đang tính bằng m³/h:

Q(m³/s) = Q(m³/h) / 3600

Ví dụ giả định một đoạn ống có Q = 18 m³/h và đường kính trong D = 0,052 m:

Q = 18 / 3600 = 0,005 m³/s

A = π × 0,052² / 4 ≈ 0,00212 m²

v = 0,005 / 0,00212 ≈ 2,36 m/s

Con số 2,36 m/s ở đây chỉ là kết quả của ví dụ toán học, không phải ngưỡng thiết kế áp dụng cho mọi tuyến. Điều cần rút ra là khi giữ Q nhưng giảm tiết diện, vận tốc tăng; các thành phần tổn thất phụ thuộc vận tốc vì thế cũng tăng.

Bước 2: Tính tổn thất trên ống thẳng

Một phương pháp tổng quát là phương trình Darcy–Weisbach:

hᶠ = f × (L/D) × v²/(2g)

Trong đó:

• hᶠ: tổn thất cột áp do ma sát, m;
• f: hệ số ma sát Darcy;
• L: chiều dài ống, m;
• D: đường kính trong, m;
• v: vận tốc trung bình, m/s;
• g: gia tốc trọng trường.

Xylem sử dụng cùng dạng Darcy–Weisbach khi xây dựng System Curve và xác định phần cột áp hệ thống bị tiêu hao bởi ma sát. [1]

Hệ số f không phải một hằng số chung cho mọi đường ống. Nó phụ thuộc chế độ dòng chảy, Reynolds và độ nhám tương đối. Với phép tính kỹ thuật, f phải được lấy từ phương pháp hoặc bảng tính nhất quán thay vì chọn một con số “kinh nghiệm” rồi dùng cho mọi Q.

Bước 3: Tính tổn thất qua co, tê và van

Tổn thất cục bộ có thể tính bằng hệ số K:

hₘ = K × v²/(2g)

Nếu nhiều phụ kiện nằm nối tiếp trên cùng đoạn có cùng vận tốc:

hₘ,total = ΣK × v²/(2g)

Xylem mô tả tổn thất qua fitting và valve theo chính dạng K nhân với velocity head. [2]

Điều này giải thích vì sao không nên quy ước “mỗi co 90° cộng 3% cột áp”. Giá trị K phụ thuộc hình học của phụ kiện, còn phần v² thay đổi theo lưu lượng và đường kính.

Một cách khác là quy đổi phụ kiện thành chiều dài ống tương đương. Sta-Rite sử dụng phương pháp equivalent length trong tài liệu thủy lực hồ bơi: trở lực của co, tê và van được chuyển thành một chiều dài ống thẳng tương đương rồi cộng vào chiều dài đường ống để xác định friction head. [3]

Hai cách đều có thể sử dụng, nhưng bảng K hoặc equivalent length phải phù hợp với loại phụ kiện và kích thước đang tính. Không nên lấy hệ số của một loại co hoặc van để áp dụng cho mọi sản phẩm có cùng đường kính danh nghĩa.

Bước 4: Cộng trở lực thiết bị

Sau phần ống và phụ kiện, cộng Pressure Drop của các thiết bị nằm trên chính tuyến đang xét:

Hdevice = Hfilter + Hheat-pump + Htreatment + ...

Nếu catalogue công bố ΔP bằng kPa, với nước có thể quy đổi:

H ≈ ΔP / 9,81

trong đó H tính bằng mét cột nước khi ΔP tính bằng kPa.

Không nên tạo một giá trị mặc định kiểu “Heat Pump luôn mất 5 m cột áp”. Hai model có lưu lượng thiết kế, đường nước bên trong và bộ trao đổi nhiệt khác nhau có thể có Pressure Drop khác nhau.

Bình lọc cũng không phải một trở lực bất biến. Khi cặn tích tụ, đường đi qua lớp vật liệu lọc bị hạn chế hơn và pressure drop tăng. Tài liệu Sta-Rite mô tả việc lớp cát giữ bẩn làm đường đi của nước bị thu hẹp, áp suất tăng và cần làm sạch bộ lọc. [3]

Vì vậy, một phép kiểm tra thiết kế có ý nghĩa nên nhận biết ít nhất trạng thái sạch và trạng thái vận hành đã tăng trở lực, thay vì chỉ nhìn một điều kiện lý tưởng.

Bước 5: Xác định tuyến bất lợi và tổng cột áp

Tuyến dài nhất chưa chắc là tuyến có Head Loss lớn nhất. Một tuyến ngắn hơn nhưng dùng ống nhỏ, nhiều van hoặc đi qua thiết bị có Pressure Drop cao vẫn có thể trở thành tuyến bất lợi.

Với các phần tử nối tiếp, tổn thất được cộng:

Hloss,total = Hpipe + Hfittings + Hequipment

Nhưng các nhánh song song không được cộng Head Loss của nhánh A với nhánh B như thể nước lần lượt đi qua cả hai. Giữa hai nút chung, các nhánh chịu cùng chênh áp và lưu lượng tự phân chia theo đặc tính trở lực của từng nhánh.

Tổng cột áp cần xem xét cho bơm có thể biểu diễn tổng quát:

Htotal = Hstatic + Hloss,total + Hrequired

Hstatic và Hrequired phải được xác định từ đúng sơ đồ hệ thống. Với vòng tuần hoàn hút và trả về cùng một hồ, không được đơn giản lấy toàn bộ chiều cao đường ống đi lên rồi cộng như một static head độc lập mà bỏ qua điều kiện đầu–cuối của vòng nước.

[ẢNH 02] Biểu đồ Pump Curve và System Curve; đánh dấu giao điểm Duty Point. Thể hiện System Curve dịch lên khi trở lực tăng và Q tại giao điểm giảm.

Sau khi Head Loss và các thành phần cột áp đã rõ, bước cuối không phải chọn bơm theo HP.

Tổng cột áp chỉ trở thành dữ liệu chọn bơm khi đặt cùng Q yêu cầu lên đúng Pump Curve của model và tốc độ đang xét.

Giao điểm giữa Q-H của máy bơm và đặc tính trở lực hệ thống chính là Duty Point. [5]

Ví Dụ Cấu Trúc Một Bảng Tính Head Loss

Thay vì nhập toàn hệ thống vào một dòng duy nhất, nên chia theo đoạn mà Q, đường kính hoặc điều kiện dòng thay đổi.

Ví dụ giả định một hệ có tổng lưu lượng thiết kế 20 m³/h:

Điểm quan trọng nhất của bảng không phải số lượng cột mà là việc mỗi dòng phải dùng đúng Q đang thực sự đi qua đoạn đó.

Sau khi tính từng đoạn, ghép chúng theo từng đường đi thực của nước, xác định tuyến bất lợi rồi mới hình thành System Curve hoặc điểm Htotal tại Q thiết kế.

Cách làm này cũng giúp kiểm tra phương án. Nếu tăng đường kính một đoạn ống góp làm Head Loss giảm đáng kể nhưng thay đổi ở một nhánh nhỏ gần như không ảnh hưởng Htotal, kỹ sư biết nên ưu tiên vị trí nào.

Head Loss Làm Lưu Lượng Thực Tế Thay Đổi Thế Nào?

Máy bơm ly tâm không cung cấp một Q cố định bất kể đường ống phía sau. Khi trở lực của hệ thống thay đổi, Duty Point thay đổi theo.

Grundfos định nghĩa Duty Point là giao điểm giữa Pump Curve Q-H và System Curve. Khi System Curve yêu cầu nhiều head hơn tại cùng Q, giao điểm vận hành dịch chuyển. [5]

Điều này có thể xảy ra ngay cả khi bơm không thay đổi. Bình lọc bẩn hơn, một van bị đóng bớt hoặc một thiết bị mới được đưa vào tuyến đều có khả năng làm đặc tính trở lực khác trước.

Ảnh hưởng cuối cùng có thể thấy ở turnover. Ví dụ giả định hồ 120 m³ được kỳ vọng chạy ở 20 m³/h:

120 / 20 = 6 giờ

Nếu Q thực tế tại Duty Point chỉ còn 15 m³/h:

120 / 15 = 8 giờ

Con số 8 giờ ở đây là thời gian để bơm một lượng nước tương đương thể tích hồ, không có nghĩa mọi phân tử nước đều đã đi qua bộ lọc đúng một lần.

Đây cũng là lý do việc thay ngay một bơm HP lớn hơn chưa chắc giải quyết đúng nút thắt. Nếu Q tăng làm vận tốc trong đoạn ống quá nhỏ tăng lên, chính trở lực của tuyến đó tiếp tục tăng và hạn chế mức cải thiện lưu lượng.

Giảm Head Loss Sau Khi Đã Xác Định Nút Thắt

Tối ưu thủy lực nên bắt đầu từ bảng tính hoặc phép đo, không phải từ việc thay đồng loạt tất cả đường ống.

Nếu phần tổn thất lớn nằm ở ống góp mang Q cao, tăng đường kính đoạn đó có thể có giá trị hơn việc tăng một nhánh nhỏ. Nếu phần cục bộ chiếm tỷ trọng lớn, cần nhìn vào cách bố trí co, tê, van và các đoạn chuyển cỡ. Nếu thiết bị tạo Pressure Drop lớn, cần kiểm tra lại lưu lượng thiết kế và hướng dẫn của nhà sản xuất.

Đường Bypass cũng phải được hiểu đúng. Nó là cấu hình để phân phối hoặc cô lập dòng theo yêu cầu hệ thống; không phải cứ lắp ba van là Head Loss tự động biến mất. Khi thiết bị hoạt động, lưu lượng qua nhánh thiết bị vẫn phải đáp ứng giới hạn của hãng.

Ở hệ đang vận hành, giỏ bơm, bình lọc, cell hoặc bộ trao đổi nhiệt bị bẩn cũng có thể làm trở lực tăng so với ngày nghiệm thu. Vì vậy, trước một quyết định cải tạo lớn nên có ít nhất dữ liệu Q thực tế và, khi có thể, chênh áp qua thiết bị cần kiểm tra.

Nếu phép tính chỉ ra nút thắt nằm ở cách bố trí co, van và tuyến phòng máy, bước tiếp theo là đánh giá lại bố trí thủy lực thay vì tiếp tục kéo dài phép tính Head Loss thành một bài cải tạo phòng máy.

Khi một van thực sự là nút thắt, việc chọn sản phẩm không nên chỉ dựa vào kích thước ghi ngoài thân.

Van và phụ kiện chỉ nên được đối chiếu sau khi đã xác định đường kính, tiết diện dòng và yêu cầu thủy lực; lúc đó danh mục van nhựa hồ bơi uPVC mới trở thành bước chọn thiết bị có ý nghĩa.

Những Sai Lầm Dễ Làm Sai Kết Quả

Dùng Q tổng cho mọi đoạn: sau điểm chia nhánh, lưu lượng đã thay đổi.

Dùng đường kính ngoài thay đường kính trong: sai D dẫn đến sai tiết diện, vận tốc và Darcy–Weisbach.

Chỉ đo khoảng cách từ hồ đến phòng máy: chiều dài thủy lực phải theo tuyến ống thực.

Bỏ qua co, tê và van: trong một phòng máy ngắn, phần tổn thất cục bộ vẫn có thể đáng kể.

Gán một tỷ lệ cố định cho mỗi co: minor loss phụ thuộc hệ số K và velocity head, không phải phần trăm cố định của tổng head.

Dùng một Pressure Drop cho mọi Heat Pump hoặc bình lọc: thiết bị phải lấy dữ liệu đúng model, đúng Q và trạng thái vận hành.

Cộng các nhánh song song như nối tiếp: đây là lỗi topology, không phải lỗi làm tròn số.

Dùng quy tắc “5 m ngang bằng 1 m cao”: nó bỏ qua Q, D, vật liệu và phụ kiện nên không thay thế phép tính thủy lực.

Tính Head Loss ở một Q nhưng đọc Pump Curve tại một Q khác: hai bước phải dùng cùng điều kiện đang xét.

Tăng HP trước khi xác định nút thắt: có thể làm điện năng, vận tốc và tiếng ồn tăng mà Q thực tế cải thiện ít.

Checklist Trước Khi Chuyển Sang Pump Curve

Trước khi chốt Htotal, bảng tính nên trả lời được các câu hỏi sau:

Khi bảng này chưa hoàn chỉnh, việc nhảy thẳng sang chọn model bơm thường chỉ chuyển sai số từ đường ống sang thiết bị.

Câu Hỏi Thường Gặp

Co 90° Làm Mất Bao Nhiêu m³/h?

Không có một giá trị m³/h cố định. Co tạo thêm Head Loss; mức Q cuối cùng phải được xác định từ toàn bộ System Curve và Pump Curve.

Ống D60 Có Luôn Giảm Head Loss Hơn D50?

Với cùng Q và nếu đường kính trong thực sự lớn hơn, tổn thất ma sát thường giảm. Nhưng không nên tính trực tiếp từ tên D50/D60 mà phải dùng đường kính trong của loại ống cụ thể.

Có Thể Bóp Van Để Giảm Lưu Lượng Không?

Có, nhưng bóp van tạo thêm tổn thất cục bộ. Đây có thể là cách cân chỉnh trong một số trường hợp, không phải mặc định là phương án vận hành tiết kiệm nhất.

Heat Pump Đặt Cao Hơn Bơm 12 m Có Phải Cộng Thẳng 12 m Head?

Không nên cộng máy móc. Phải xét điểm đầu, điểm cuối, đường đi và điều kiện áp suất của toàn vòng tuần hoàn. Với tuyến hút và trả về cùng một hồ, độ cao đi lên không tự động trở thành toàn bộ static head của hệ thống.

Kết Luận

Tính tổn thất áp suất đường ống hồ bơi không phải phép cộng một vài mét “dự phòng” vào cột áp máy bơm.

Một phép tính có thể kiểm tra được phải đi theo đúng thứ tự:

Q từng đoạn → D trong → vận tốc → ma sát ống → co/van → Pressure Drop thiết bị → tuyến bất lợi → tổng cột áp → Pump Curve.

Khi làm đúng chuỗi này, Head Loss không chỉ cho biết cần bao nhiêu mét cột áp. Nó còn chỉ ra đoạn nào đang tiêu tốn năng lượng của dòng nước và vì sao tăng công suất bơm chưa chắc là cách sửa hợp lý.

Nguồn Kỹ Thuật Tham Khảo để đặt cuối bài

[1] Xylem / Bell & Gossett — Pump Selection for Known Flow and Head Conditions. Darcy–Weisbach và System Curve. Xylem – Pump Selection for Known Flow and Head Conditions

[2] Xylem / Bell & Gossett — System Syzer: Fitting and Valve Pressure Drop. Công thức h = K × V²/2g và phương pháp equivalent length. Xylem – Fitting and Valve Pressure Drop

[3] Pentair / Sta-Rite — Basic Training Manual, Hydraulics. Tài liệu hồ bơi về friction head loss, fitting/valve và equivalent length. Pentair – Sta-Rite Basic Training Manual

[4] Grundfos — Calculating Pressure Loss. Tổng hợp loss của ống, valve/fittings và yêu cầu dùng dữ liệu nhà cung cấp cho các thiết bị khác. Grundfos – Calculating Pressure Loss

[5] Grundfos — Duty Point. Duty Point là giao điểm Pump Curve và System Curve. Grundfos – Duty Point
