Cột Áp Máy Bơm Hồ Bơi Là Gì? Cách Tính Và Đọc Đường Cong Q–H

Một máy bơm hồ bơi có thể cho lưu lượng lớn khi cột áp thấp, nhưng lượng nước đi qua hệ thống sẽ giảm khi sức cản đường ống, bình lọc và thiết bị tăng lên. Đây là đặc tính thủy lực bình thường của máy bơm ly tâm, không nhất thiết là dấu hiệu máy yếu.

Chẳng hạn, máy bơm GLONG PPC50-150 có lưu lượng 12 m³/h tại cột áp 17 mH₂O, nhưng khi lưu lượng tăng lên 18 m³/h, cột áp tương ứng giảm còn 13,5 mH₂O. Hai giá trị này đều nằm trên đường đặc tính của cùng một máy bơm ở tốc độ 2.850 vòng/phút.

Sự thay đổi đó giải thích vì sao không thể chỉ nhìn công suất HP hoặc lưu lượng cực đại để lựa chọn thiết bị. Muốn biết máy bơm có phù hợp với hồ bơi hay không, cần xác định đồng thời lưu lượng yêu cầu (Q), tổng cột áp hệ thống (TDH) và đối chiếu với đường cong Q–H của máy bơm.

Cột áp máy bơm hồ bơi là gì?

Cột áp máy bơm (Head), ký hiệu H, biểu thị năng lượng mà máy bơm truyền cho một đơn vị trọng lượng nước. Trong hệ thống hồ bơi, năng lượng này giúp nước đi qua đường ống, van, bình lọc và các thiết bị xử lý trước khi trở lại hồ.

Cột áp thường được biểu thị bằng mét cột nước (mH₂O). Đơn vị này không phải chiều cao mà máy bơm luôn phải nâng nước lên theo phương thẳng đứng.

Một hệ thống có phòng máy đặt gần mặt nước vẫn có thể cần cột áp đáng kể nếu đường ống dài, nhiều co, van hoặc thiết bị tạo trở lực lớn.

Ngược lại, trong vòng tuần hoàn kín đã điền đầy nước, việc đường ống đi lên cao rồi hạ xuống không có nghĩa phải cộng toàn bộ chiều cao đó vào cột áp làm việc.

Các thông số thường gặp khi xem máy bơm gồm:

Công suất động cơ không thể thay thế hai thông số Q và H. Ngay cả những máy bơm có cùng công suất HP, nếu thiết kế cánh bơm, buồng bơm hoặc tốc độ quay khác nhau, đường đặc tính thủy lực cũng có thể khác nhau.

Tổng cột áp TDH của hệ thống hồ bơi được tính như thế nào?

Tổng cột áp động (Total Dynamic Head – TDH) là mức cột áp mà máy bơm phải tạo ra để duy trì lưu lượng nước qua toàn bộ hệ thống.

Đối với hệ thống lọc hồ bơi, TDH thường chịu ảnh hưởng bởi các thành phần:

• Tổn thất áp suất trên đường ống hút và đường ống trả.

• Sức cản tại co, tê, van và các vị trí thay đổi đường kính.

• Tổn thất qua bình lọc và vật liệu lọc.

• Trở lực của máy bơm nhiệt, thiết bị UV, điện phân muối hoặc thiết bị nối tiếp khác.

• Chênh cao tĩnh thực sự giữa điểm lấy nước và điểm xả, nếu có.

Có thể biểu diễn tổng quát:

TDH = H tĩnh + H tổn thất đường ống + H tổn thất phụ kiện + H tổn thất thiết bị

Trong đó, các thành phần tổn thất phải được xác định tại cùng một mức lưu lượng. Không nên cộng lặp tổn thất nếu số liệu của một cụm thiết bị đã bao gồm van, đầu nối hoặc phụ kiện liên quan.

Cột áp tĩnh có phải chiều cao từ máy bơm đến vị trí cao nhất của đường ống?

Không phải trong mọi trường hợp.

Với hệ thống tuần hoàn hồ bơi lấy nước từ hồ, đưa qua bình lọc rồi trả lại cùng hồ, nước di chuyển trong một tuyến đã điền đầy. Phần chênh cao trên tuyến đi lên có thể được bù bởi phần đi xuống.

Vì vậy, chiều cao của máy bơm nhiệt hoặc đường ống đặt trên mái không tự động trở thành cột áp tĩnh phải cộng liên tục vào TDH.

Tuy nhiên, nếu hệ thống bơm nước từ hồ lên một bể khác có mặt thoáng cao hơn, xả ra điểm mở trên cao hoặc có điểm ngắt không khí, phải tính chênh cao thực tế giữa nguồn và đích.

Cũng cần phân biệt cột áp làm việc với điều kiện hút nước. Máy bơm đặt cao hơn mặt hồ có thể gặp khó khăn khi tự mồi, áp suất đầu hút thấp hoặc nguy cơ xâm thực, dù phần chiều cao tuyến ống không phải toàn bộ cột áp tĩnh của vòng tuần hoàn.

Cột áp và điểm làm việc máy bơm hồ bơi Glong seri PPB50

Tổn thất của đường ống phụ thuộc đồng thời vào lưu lượng, đường kính, chiều dài và cấu hình phụ kiện. Để xác định từng thành phần trước khi chọn bơm, cần thực hiện cách tính tổn thất áp suất đường ống hồ bơi.

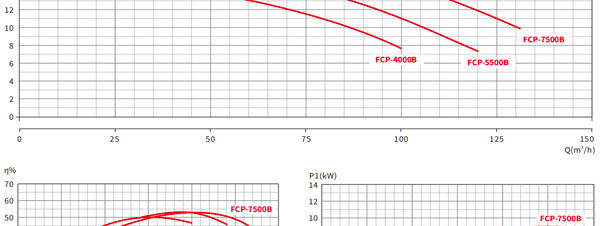

Cách đọc đường cong Q–H máy bơm từ catalogue GLONG

Đường cong Q–H cho biết máy bơm có thể tạo ra bao nhiêu cột áp tại từng mức lưu lượng.

Trên biểu đồ:

• Trục ngang Q biểu thị lưu lượng nước, thường bằng m³/h hoặc L/min.

• Trục đứng H biểu thị cột áp, thường bằng mH₂O.

• Mỗi đường cong đại diện cho một model hoặc một tốc độ vận hành xác định.

Để đọc đúng, cần đối chiếu cả model, tần số điện và tốc độ quay. Không được lấy đường cong ở 60 Hz áp dụng trực tiếp cho một máy bơm vận hành theo đặc tính 50 Hz, trừ khi dữ liệu kỹ thuật của đúng thiết bị cho phép.

Đọc bảng lưu lượng – cột áp thực tế của GLONG PPC50

Dòng máy bơm GLONG PPC50 có bảng đặc tính thủy lực tại 50 Hz, tốc độ 2.850 vòng/phút.

Ba model dưới đây có công suất khác nhau nhưng cùng sử dụng cách trình bày dữ liệu Q–H, thuận tiện cho việc đối chiếu.

Bảng lưu lượng – cột áp GLONG PPC50 (50 Hz, 2.850 vòng/phút)

Dữ liệu: GLONG Electric Product Catalogue, trang 52–53, dòng PPC50. Giá trị tại Q = 0 dùng để tham chiếu giới hạn cột áp, không phải điểm vận hành tuần hoàn thông thường.

Bảng cho thấy rõ hai đặc điểm.

Thứ nhất, cột áp của cùng một máy bơm giảm khi lưu lượng tăng.

Với GLONG PPC50-150, ở lưu lượng 12 m³/h, máy tạo cột áp 17 m. Khi lưu lượng đạt 15 m³/h, cột áp giảm xuống 15,5 m; tại 18 m³/h, chỉ còn 13,5 m.

Nghĩa là không thể lấy giá trị cột áp ở một lưu lượng rồi áp dụng cho tất cả các mức lưu lượng còn lại.

Thứ hai, công suất HP lớn hơn không tự động quyết định model phù hợp hơn.

Tại cùng lưu lượng 15 m³/h, ba model có các mức cột áp khác nhau:

• PPC50-100: 12,2 mH₂O.

• PPC50-150: 15,5 mH₂O.

• PPC50-200: 17 mH₂O.

PPC50-200 tạo được cột áp cao hơn tại cùng lưu lượng, nhưng điều đó chưa chứng minh đây là máy phù hợp nhất với một công trình cụ thể. Nếu trở lực hệ thống thấp, model lớn hơn có thể tạo lưu lượng vượt mức thiết kế của bình lọc hoặc đường ống.

Biểu đồ Q–H máy bơm hồ bơi GLONG PPC50 tại tốc độ 2850 vòng/phút

Vì sao không thể chọn máy bơm bằng Qmax và Hmax?

Qmax và Hmax là hai giới hạn khác nhau trên đường đặc tính máy bơm.

Hmax thường xuất hiện khi lưu lượng tiến gần về không. Ngược lại, lưu lượng cực đại xuất hiện ở vùng có cột áp rất thấp, tùy giới hạn đặc tính và điều kiện công bố.

Hai giá trị này không xuất hiện đồng thời tại một điểm làm việc.

Chẳng hạn, GLONG PPC50-200 có cột áp 20,4 m tại Q = 0. Nhưng khi lưu lượng đạt 18 m³/h, cột áp của máy chỉ còn 15,2 m.

Do đó, không thể hiểu rằng máy luôn tạo được 20,4 m cột áp ở mọi lưu lượng. Cũng không nên tự coi lưu lượng lớn nhất xuất hiện trong bảng là Qmax nếu tài liệu chưa xác định đó là giới hạn cực đại.

Muốn lựa chọn thiết bị chính xác, phải sử dụng giá trị H tương ứng với mức Q cần thiết.

Điểm làm việc của máy bơm hồ bơi được xác định ở đâu?

Đường cong máy bơm thể hiện khả năng của thiết bị, nhưng không tự quyết định lưu lượng cuối cùng sau khi lắp đặt.

Mỗi hệ thống đường ống cũng có một đường đặc tính riêng, gọi là System Curve.

Khi lưu lượng tăng, vận tốc nước trong đường ống tăng, kéo theo tổn thất ma sát và trở lực của các phụ kiện. Với nhiều hệ thống, quan hệ này có thể biểu diễn gần đúng:

H hệ thống = H tĩnh + K × Q²

Trong đó:

• H tĩnh là chênh cột áp tĩnh thuần của hệ thống.

• K đại diện cho trở lực thủy lực của đường ống, phụ kiện và thiết bị theo điều kiện đang xét.

• Q là lưu lượng nước.

Biểu thức trên là mô hình gần đúng; đặc tính thực tế của một số thiết bị có thể không tuân theo hoàn toàn quan hệ bậc hai.

Điểm làm việc (Duty Point) là giao điểm giữa đường cong máy bơm và đường đặc tính hệ thống.

Tại giao điểm đó, cột áp máy bơm tạo ra cân bằng với cột áp mà hệ thống yêu cầu ở cùng lưu lượng.

Đây mới là điểm dùng để đánh giá lưu lượng vận hành thực tế.

Vì vậy, số liệu GLONG PPC50-150 đạt 15 m³/h tại 15,5 mH₂O không có nghĩa máy luôn cấp đúng 15 m³/h khi lắp vào mọi hồ bơi. Hệ thống chỉ vận hành tại điểm tương ứng nếu đặc tính thủy lực thực tế của nó tạo ra giao điểm tại vị trí đó.

Vì sao bình lọc bẩn làm lưu lượng giảm?

Khi cặn bẩn tích tụ trong lớp vật liệu lọc, sức cản của bình lọc tăng. Với cùng tốc độ bơm, đường đặc tính hệ thống có xu hướng dịch lên vùng cột áp cao hơn.

Giao điểm làm việc khi đó thường chuyển về phía lưu lượng thấp hơn trên đường cong máy bơm.

Biểu hiện có thể gặp là:

• Áp suất tại bình lọc tăng so với trạng thái sạch.

• Dòng nước tại đầu trả yếu hơn.

• Lưu lượng tuần hoàn thực tế giảm.

• Thời gian cần để tuần hoàn cùng một lượng nước kéo dài.

Tuy nhiên, chỉ nhìn đồng hồ áp suất bình lọc không đủ để kết luận chính xác lưu lượng hoặc tổng cột áp của hệ thống. Khi kiểm tra cần đối chiếu áp suất sạch ban đầu, vị trí đo, trạng thái van và điều kiện đường hút.

Nếu lưu lượng thấp dù bình lọc sạch và máy bơm hoạt động bình thường, cần xem thêm lưu lượng danh định và lưu lượng thực tế của hệ lọc hồ bơi để phân biệt sai lệch do đặc tính bơm với tổn thất phát sinh trên tuyến.

Cách chọn máy bơm hồ bơi theo cột áp và lưu lượng

Bước 1: Xác định lưu lượng tuần hoàn yêu cầu

Lưu lượng cơ sở của hệ lọc được tính từ thể tích nước và thời gian tuần hoàn thiết kế:

Q = V / T

Trong đó:

• Q là lưu lượng yêu cầu, đơn vị m³/h.

• V là thể tích nước hồ bơi, đơn vị m³.

• T là thời gian tuần hoàn thiết kế, đơn vị giờ.

Thời gian tuần hoàn phải được xác định theo loại hồ, công năng sử dụng và yêu cầu thiết kế áp dụng, không dùng một giá trị cố định cho mọi công trình.

Phương pháp xác định lưu lượng, chu kỳ lọc và cách phân chia số lượng máy bơm được trình bày trong công thức tính lưu lượng máy bơm hồ bơi theo thể tích.

Bước 2: Xác định tổng cột áp hệ thống tại lưu lượng thiết kế

Sau khi có Q, cần kiểm tra đường ống và toàn bộ thiết bị trên tuyến để xác định TDH.

Các dữ liệu cần gồm chiều dài và đường kính ống, số lượng co và van, thông số bình lọc, tổn thất áp suất qua máy bơm nhiệt hoặc thiết bị xử lý nước, cùng chênh cao tĩnh nếu thực sự phát sinh.

Nếu thiếu đường đặc tính hoặc dữ liệu tổn thất của một thiết bị, không nên tự gán một mức cột áp chung rồi coi đó là kết quả tính toán.

Lưu lượng và TDH phải được xét tại cùng một điều kiện làm việc.

Bước 3: Đối chiếu cặp Q–H với biểu đồ máy bơm

Khi đã xác định được Q và TDH yêu cầu:

1. Tìm lưu lượng Q trên trục ngang của biểu đồ.

2. Dóng lên vị trí cột áp TDH tương ứng.

3. So sánh vị trí đó với đường cong của từng model.

4. Kiểm tra đường đặc tính hệ thống để xác định điểm làm việc dự kiến.

Nếu điểm yêu cầu nằm phía trên đường cong của một model, máy bơm đó không đáp ứng được đồng thời lưu lượng và cột áp yêu cầu tại điều kiện đang xét.

Nếu đường cong đi qua hoặc gần điểm mục tiêu, model có thể tiếp tục được xem xét. Tuy nhiên, vẫn phải kiểm tra vùng vận hành cho phép, hiệu suất, công suất điện và điều kiện của các thiết bị liên quan.

Đối với ba model GLONG PPC50 đã nêu, bảng thông số giúp sàng lọc khả năng thủy lực tại các mức Q công bố. Không thể chọn model cuối cùng chỉ từ bảng này nếu chưa biết TDH của công trình.

Bước 4: Kiểm tra khả năng phối ghép với hệ thống lọc

Sau khi xác định ứng viên máy bơm, cần đối chiếu thêm:

• Lưu lượng thiết kế và giới hạn vận hành của bình lọc.

• Vận tốc nước trong đường ống hút và đường ống trả.

• Giới hạn áp suất và tổn thất của thiết bị nối tiếp.

• Lưu lượng tối thiểu của thiết bị có yêu cầu dòng chảy.

• Khả năng tự mồi và điều kiện NPSH của bơm.

• Nguồn điện, tần số, dòng điện và các giới hạn vận hành của motor.

Nếu đầu hút có hiện tượng hút khí, mất mồi hoặc tiếng lạo xạo bất thường, cần kiểm tra thêm xâm thực máy bơm hồ bơi và cách kiểm tra NPSH trước khi kết luận máy thiếu công suất.

Một máy bơm tạo được lưu lượng lớn nhưng vượt khả năng làm việc của bình lọc hoặc gây tổn thất cao trong đường ống cũng không phải lựa chọn phù hợp.

Những sai lầm thường gặp khi chọn cột áp máy bơm

Chọn máy chỉ theo công suất HP. Công suất động cơ không phản ánh đầy đủ lưu lượng tại cột áp của công trình. Cần đọc đúng biểu đồ Q–H thay vì chỉ so sánh công suất ghi trên tem.

Cộng toàn bộ chiều cao đường ống vào cột áp tĩnh. Cách này có thể làm tăng sai lệch TDH, đặc biệt với vòng tuần hoàn lấy nước và trả lại cùng hồ.

Lấy lưu lượng lớn nhất trong catalogue làm lưu lượng thực tế. Lưu lượng sau lắp đặt còn phụ thuộc trở lực đường ống, bình lọc và các thiết bị nối tiếp.

Chọn bơm lớn hơn để dự phòng mà không kiểm tra hệ thống. Máy dư khả năng thủy lực có thể khiến lưu lượng vượt vùng thiết kế của bình lọc hoặc buộc người vận hành phải tiết lưu qua van. Khi gặp trường hợp này, cần xem xét máy bơm hồ bơi quá công suất trước khi quyết định thay đổi thiết bị.

Không tính lại TDH khi bổ sung thiết bị. Việc lắp thêm bình lọc, máy bơm nhiệt hoặc thiết bị xử lý nước có thể làm tăng trở lực và thay đổi điểm làm việc. Không nên mặc nhiên cho rằng lưu lượng sau nâng cấp vẫn bằng lưu lượng trước đó.

Kết luận: Chọn đúng cột áp quan trọng hơn chọn bơm có HP lớn

Cột áp và lưu lượng luôn phải được xem xét cùng nhau. Đường cong Q–H cho biết khả năng của máy bơm, còn đường đặc tính hệ thống quyết định máy sẽ vận hành tại đâu sau khi lắp đặt.

Bảng thông số GLONG PPC50 cho thấy rất rõ sự thay đổi này: cùng một model, khi lưu lượng tăng thì cột áp giảm; tại cùng một lưu lượng, các model có khả năng tạo cột áp khác nhau.

Vì vậy, trình tự lựa chọn nên bắt đầu từ lưu lượng tuần hoàn yêu cầu, xác định TDH tại lưu lượng đó, rồi mới đối chiếu model và giới hạn vận hành.

Sau khi có cặp Q–H thiết kế, có thể đối chiếu các dòng máy bơm bể bơi theo đường đặc tính và điều kiện phối ghép thực tế, thay vì chỉ chọn theo công suất HP.

Với hệ thống đã thi công nhưng lưu lượng thấp, áp suất bất thường hoặc cần bổ sung thiết bị, việc khảo sát lại trở lực đường ống và điểm làm việc của bơm là cơ sở để quyết định có cần thay thiết bị hay không. Những trường hợp cần thay đổi đồng bộ đường ống, van và bình lọc có thể được xem xét trong dịch vụ lắp đặt và nâng cấp hệ thống lọc hồ bơi.

Nguồn kỹ thuật tham khảo

• GLONG Electric – Product Catalogue, mục PPC50 Series Swimming Pool Pumps.

• Sta-Rite Industries – Basic Training Manual, Third Edition, phần Hydraulics và Pumps.

• Pentair – Comments on ENERGY STAR Residential Swimming Pool Pump Specification: Pump Performance Curve, Total Head.
