Công Thức Tính Lưu Lượng Máy Bơm Hồ Bơi Theo Thể Tích Và Tiêu Chuẩn Thiết Kế
“Hồ 100 m³ nên dùng bơm 1,5 HP, 2 HP hay 3 HP?” là câu hỏi dễ dẫn đến chọn sai thiết bị nếu chỉ nhìn vào thể tích hồ.
Thể tích và chu kỳ lọc chỉ cho biết hệ thống cần tuần hoàn bao nhiêu mét khối nước trong một giờ. Muốn đi tiếp tới model máy bơm, vẫn phải biết cột áp và kiểm tra lưu lượng mà bơm tạo ra tại điểm làm việc trên đường cong Q–H.
Công thức cơ sở là:
Q = V ÷ T
Ví dụ, hồ có thể tích 100 m³ và chu kỳ lọc được chọn là 5 giờ:
Q = 100 ÷ 5 = 20 m³/h
Kết luận đúng ở bước này là hệ thống cần lưu lượng tuần hoàn cơ sở 20 m³/h. Chưa thể kết luận phải dùng bơm bao nhiêu HP.
Trong chuỗi tính toán hệ thống lọc hồ bơi, lưu lượng là bước nối giữa thể tích và chu kỳ lọc với các bước cột áp, đường ống, máy bơm và bình lọc phía sau.
[ẢNH 01] Sơ đồ: Thể tích V → Chu kỳ T → Lưu lượng Q → Số bơm hoạt động → Cột áp H → Pump Curve → Kiểm tra ống và bình lọc.
Công thức tính lưu lượng máy bơm hồ bơi
Lưu lượng là thể tích nước đi qua máy bơm hoặc hệ thống trong một đơn vị thời gian. Với hồ bơi, đơn vị thường dùng là m³/h.
Theo cách tính turnover, lưu lượng tuần hoàn cần thiết được xác định bằng thể tích nước chia cho thời gian hoàn thành một chu kỳ tuần hoàn [1]:
Q = V ÷ T
Trong đó:
- Q: lưu lượng tuần hoàn yêu cầu, m³/h.
- V: thể tích nước đưa vào tính toán, m³.
- T: chu kỳ lọc theo cơ sở thiết kế, giờ.
Ba đại lượng thường bị nhầm với nhau:
| Đại lượng | Ý nghĩa |
|---|---|
| m³/h | Lượng nước được vận chuyển trong một giờ |
| HP hoặc kW | Công suất động cơ |
| m cột nước, mH2O | Cột áp mà bơm phải làm việc chống lại |

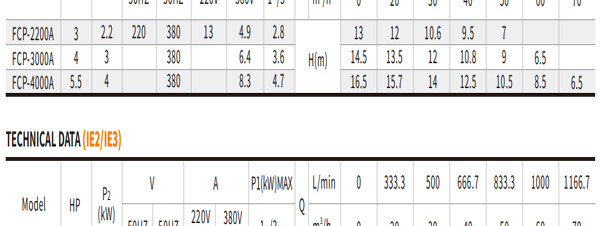

Một bơm 2 HP không tạo ra một lưu lượng cố định ở mọi hệ thống. Khi cột áp thay đổi, lưu lượng tại điểm làm việc cũng thay đổi [2].
Lưu lượng yêu cầu, lưu lượng thực tế và Qmax
| Giá trị | Ý nghĩa | Dùng để làm gì? |
|---|---|---|
| Lưu lượng tuần hoàn yêu cầu | Kết quả từ V và T | Xác định hệ thống cần đạt bao nhiêu m³/h |
| Lưu lượng tại điểm làm việc | Lưu lượng bơm tạo được tại cột áp thực tế | Kiểm tra model |
| Qmax | Lưu lượng lớn ở vùng cột áp thấp của bơm | Không dùng riêng để chọn bơm |
Vì vậy, nếu phép tính cho kết quả 20 m³/h, không nên chọn ngay một model chỉ vì catalogue ghi Qmax = 20 m³/h.
T trong công thức cũng không nên lấy theo thói quen. Các mốc 4 giờ, 6 giờ hay 8 giờ được dùng trong bài dưới đây để minh họa phép tính, không phải một bảng tiêu chuẩn áp dụng cho mọi hồ.
Nếu chưa có cơ sở chọn T, cần xác định chu kỳ lọc phù hợp với loại công trình trước khi áp dụng Q = V ÷ T.
Xác định thể tích V trước khi tính lưu lượng
Sai số ở thể tích sẽ đi thẳng vào kết quả lưu lượng, vì vậy V nên phản ánh lượng nước thực sự nằm trong phạm vi tuần hoàn được thiết kế.
Hồ hình chữ nhật
Có thể tính gần đúng:
V = L × W × Htb
Trong đó:
- L: chiều dài hồ, m.
- W: chiều rộng hồ, m.
- Htb: chiều sâu trung bình, m.
Ví dụ hồ dài 10 m, rộng 5 m, sâu trung bình 1,4 m:
V = 10 × 5 × 1,4 = 70 m³
Hồ có đáy dốc đều
Nếu đáy thay đổi tương đối đều từ đầu nông tới đầu sâu:
Htb = (Hmin + Hmax) ÷ 2
Ví dụ hồ sâu từ 1,1 m đến 1,7 m:
Htb = (1,1 + 1,7) ÷ 2 = 1,4 m
Sau đó đưa Htb vào công thức tính thể tích.
Nếu hồ có nhiều bậc cao độ, ghế ngồi, khu vực cong hoặc hình học phức tạp, cách an toàn hơn là chia mặt bằng thành các vùng đơn giản, tính từng phần rồi cộng lại. Không nên lấy chiều dài lớn nhất nhân với chiều rộng lớn nhất cho mọi hình dạng hồ.
Với hồ có nhiều vùng nước liên thông hoặc hệ mương tràn, phạm vi thể tích dùng trong phép tính cần thống nhất với hồ sơ thiết kế; không tự động cộng hoặc loại bỏ các bể phụ nếu chưa xác định chúng có nằm trong chế độ tuần hoàn đang tính hay không.
Ví dụ và bảng tính nhanh theo thể tích hồ
Ví dụ hồ 60 m³
Giả sử:
- Thể tích vận hành: 60 m³.
- Chu kỳ được chọn: 6 giờ.
- Một bơm hoạt động.
Lưu lượng cần thiết:
Q = 60 ÷ 6 = 10 m³/h
Kết luận ở bước này là hệ thống cần đạt khoảng 10 m³/h. Chưa thể từ đó suy ra bơm 1 HP, 1,5 HP hay một model cụ thể.
Ví dụ hồ 100 m³
Nếu T = 5 giờ:
Q = 100 ÷ 5 = 20 m³/h
Nếu cùng hồ 100 m³ nhưng chọn T = 4 giờ:
Q = 100 ÷ 4 = 25 m³/h
Chính vì T thay đổi theo cơ sở thiết kế nên cùng một thể tích hồ có thể dẫn đến nhiệm vụ lưu lượng khác nhau.
Bảng tính nhanh Q = V ÷ T
| Thể tích hồ | T = 4 giờ | T = 6 giờ | T = 8 giờ |
|---|---|---|---|
| 40 m³ | 10 m³/h | 6,67 m³/h | 5 m³/h |
| 60 m³ | 15 m³/h | 10 m³/h | 7,5 m³/h |
| 80 m³ | 20 m³/h | 13,33 m³/h | 10 m³/h |
| 100 m³ | 25 m³/h | 16,67 m³/h | 12,5 m³/h |
| 120 m³ | 30 m³/h | 20 m³/h | 15 m³/h |
| 150 m³ | 37,5 m³/h | 25 m³/h | 18,75 m³/h |
| 200 m³ | 50 m³/h | 33,33 m³/h | 25 m³/h |
Bảng trên chỉ là kết quả toán học của Q = V ÷ T. Không nên đọc bảng theo hướng “hồ 100 m³ mặc định phải dùng cột 4 giờ” hoặc “25 m³/h tương đương một mức HP cố định”.
Hệ thống có nhiều máy bơm tính lưu lượng thế nào?
Nếu các bơm cùng thực hiện một nhiệm vụ và được thiết kế chia tải tương đối đều, có thể phân bổ sơ bộ:
Q mỗi bơm = Q tổng ÷ N
Trong đó N là số bơm hoạt động đồng thời trong chế độ đang tính.
Bơm dự phòng không chạy bình thường không được đưa vào N chỉ để làm giảm nhiệm vụ lưu lượng của các bơm chính.
Ví dụ hồ 360 m³, T = 4 giờ:
Q tổng = 360 ÷ 4 = 90 m³/h
Giả sử hai bơm hoạt động và một bơm dự phòng:
Q mỗi bơm = 90 ÷ 2 = 45 m³/h
45 m³/h là nhiệm vụ lưu lượng sơ bộ của từng bơm. Khi hai bơm thực sự chạy song song trên cùng hệ thống, tổng lưu lượng cuối cùng còn phụ thuộc đường cong của các bơm và đường đặc tính hệ thống; không nên mặc định hai giá trị lưu lượng catalogue cộng lại chính xác trong mọi điều kiện [2].
Sau khi có Q, còn thiếu gì để chọn máy bơm?
Đây là ranh giới quan trọng nhất của phép tính.
Để chọn model cần ít nhất hai tọa độ:
- Q: lưu lượng yêu cầu.
- H: cột áp thiết kế.
Đường cong hiệu suất của bơm biểu diễn quan hệ giữa lưu lượng và cột áp ở một điều kiện vận hành xác định [2]. Vì vậy cùng một model có thể tạo lưu lượng khác nhau khi trở lực của hệ thống thay đổi.
Sau khi có Q, bước quyết định model là xác định cột áp H và đọc điểm làm việc trên đường cong Q–H.
[ẢNH 02] Minh họa đơn giản một Pump Curve: khi điểm làm việc chuyển sang vùng cột áp cao hơn, lưu lượng trên cùng đường cong giảm.
Kiểm tra đường ống
Q là đầu vào để đánh giá vận tốc dòng chảy và lựa chọn kích thước tuyến ống. Tuy nhiên bài này không mở rộng sang bảng D50–D90 hay phép tính tổn thất áp suất.
Ở bước kiểm tra đường ống, lưu lượng đã tính phải được đối chiếu với vận tốc và đường kính trong của tuyến ống, thay vì chọn ống chỉ theo kích thước danh nghĩa.
Kiểm tra bình lọc
Bình lọc và van phải tiếp nhận được lưu lượng mà máy bơm thực sự tạo ra tại điểm làm việc. Không nên sizing bình lọc chỉ từ Q yêu cầu rồi bỏ qua khả năng máy bơm được chọn tạo lưu lượng cao hơn trong hệ thống thực tế. Sta-Rite cũng lưu ý việc sizing filter phải xét lưu lượng mà pump thực sự cung cấp tại system head, thay vì chỉ lấy turnover flow [1].
Với bình lọc, cần kiểm tra lưu lượng tại điểm làm việc của bơm cùng giới hạn vận hành và yêu cầu rửa ngược của thiết bị.
Kiểm tra các thiết bị nối tiếp
Với Heat Pump, UV, điện phân muối hoặc thiết bị xử lý nối tiếp, chỉ cần kiểm tra dải lưu lượng cho phép và tổn thất áp suất của đúng model trước khi khóa điểm làm việc của hệ thống.
Những sai lầm khiến phép tính đúng nhưng chọn bơm vẫn sai
Chọn HP trực tiếp từ thể tích hồ. HP mô tả công suất động cơ, không phải lưu lượng tại điểm làm việc. Hai bơm cùng mức HP vẫn có thể có đường cong Q–H khác nhau.
Dùng Qmax làm lưu lượng thiết kế. Qmax không đại diện cho lưu lượng mà bơm sẽ cung cấp khi phải thắng trở lực thực tế của đường ống và thiết bị.
Chia lưu lượng cho cả bơm dự phòng. Nếu một bơm chỉ nằm chờ dự phòng, nó không làm giảm nhiệm vụ của các bơm đang chạy.
Tự cộng một tỷ lệ dự phòng cố định. Mọi phần dự phòng phải có lý do thiết kế. Tăng Q làm thay đổi vận tốc, tổn thất áp, kích thước ống và khả năng phối ghép với bình lọc.
Cho rằng đủ số giờ chạy nghĩa là đã đạt turnover. Công thức Q = V/T mô tả nhiệm vụ lưu lượng. Nếu lưu lượng thực tế thấp hơn thiết kế, chạy đúng số giờ dự kiến chưa chứng minh toàn hệ đã đạt mục tiêu tuần hoàn.
Câu hỏi thường gặp
Hồ 100 m³ cần máy bơm bao nhiêu m³/h?
Phụ thuộc vào T.
Nếu T = 4 giờ:
100 ÷ 4 = 25 m³/h
Nếu T = 5 giờ:
100 ÷ 5 = 20 m³/h
Nếu T = 6 giờ:
100 ÷ 6 = 16,67 m³/h
Đó là lưu lượng tuần hoàn yêu cầu, chưa phải model máy bơm.
Hồ 100 m³ cần bơm bao nhiêu HP?
Không thể xác định chỉ từ 100 m³. Sau khi tính Q cần có cột áp H, sau đó kiểm tra đường cong Q–H của từng model.
Hai máy bơm ghi 20 m³/h có luôn tạo tổng 40 m³/h không?
Không. Khi các bơm chạy song song, điểm làm việc của cả cụm còn phụ thuộc vào đường đặc tính hệ thống. Con số catalogue của từng bơm không phải lúc nào cũng cộng thẳng thành lưu lượng thực tế.
Lưu lượng bơm có thể lớn hơn lưu lượng bình lọc không?
Phải đối chiếu với giới hạn vận hành do nhà sản xuất bình lọc và van quy định. Việc phối ghép cần dựa vào lưu lượng thực tế của bơm tại điểm làm việc, không chỉ Q tính từ turnover.
Kết luận
Công thức tính lưu lượng máy bơm hồ bơi ở bước thiết kế tuần hoàn là:
Q = V ÷ T
Trong đó V là thể tích nước được tính cho chế độ tuần hoàn và T là chu kỳ lọc được lựa chọn theo cơ sở thiết kế.
Kết quả Q trả lời câu hỏi hệ thống cần bao nhiêu m³/h, không trả lời trực tiếp câu hỏi cần bao nhiêu HP.
Trình tự kỹ thuật nên đi theo hướng:
Thể tích → Chu kỳ lọc → Lưu lượng tổng → Phân bổ bơm hoạt động → Cột áp → Pump Curve → Kiểm tra đường ống, bình lọc và thiết bị nối tiếp.
Khi đã xác định được cả Q và H, có thể đối chiếu các dòng Máy Bơm Bể Bơi có đường cong Q–H phù hợp với điểm làm việc của hệ thống; không chọn model chỉ theo HP.
Nguồn Kỹ Thuật Tham Khảo
[1] Sta-Rite Industries — Basic Training Manual: Hydraulics, Turnover Rate, GPM, Pump Curves và Filter Sizing.
Sta-Rite Basic Training Manual — Pentair
[2] ENERGY STAR Residential Swimming Pool Pump Specification Framework — Pentair Comments: định nghĩa Pump Performance Curve, Head và quan hệ Head–Flow.
Pentair Comments — ENERGY STAR
Các tài liệu trên hỗ trợ trực tiếp cho công thức turnover/flow và ranh giới Q–H–Pump Curve được sử dụng trong bài.
