Cách Chọn Bình Lọc Cát Hồ Bơi Theo Diện Tích Lọc Và Lưu Lượng Máy Bơm

Chọn bình lọc cát hồ bơi không nên bắt đầu bằng câu hỏi “hồ 100 m³ dùng D600 hay D750?” hoặc “máy bơm 2 HP đi với bình nào?”. Hai hệ thống có cùng thể tích hồ và cùng công suất motor vẫn có thể cần bình lọc khác nhau nếu lưu lượng thực tế, cột áp và điều kiện rửa ngược khác nhau.

Điểm cần ghép đúng là lưu lượng nước thực sự đi qua bình với diện tích lọc của bình.

Quan hệ cơ bản: Diện tích lọc yêu cầu = Lưu lượng qua bình ÷ Tốc độ lọc lựa chọn

Sau bước này mới nên đối chiếu đường kính bình, model, van đa cổng, vật liệu lọc và khả năng Backwash.

Cách chọn bình lọc cát hồ bơi: 5 bước

Một quy trình chọn bình có thể rút gọn thành năm bước:

Nếu đang tính đồng thời bơm, đường ống và bình lọc, nên đặt bước này trong quy trình tính toán hệ thống lọc hồ bơi thay vì chọn từng thiết bị độc lập.

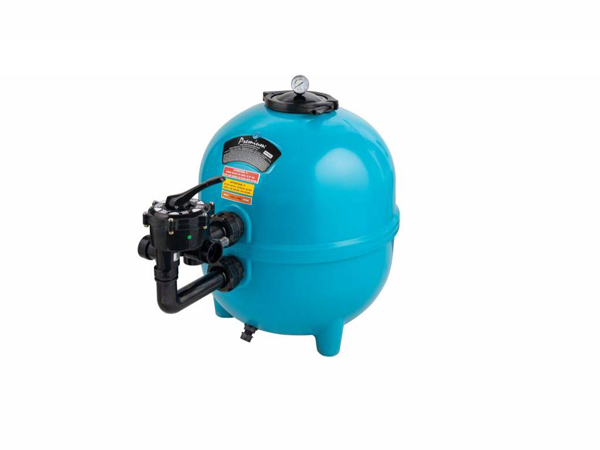

Bình lọc bể bơi van ngang Premium

Lưu lượng nào của máy bơm được dùng để chọn bình?

Có hai giá trị lưu lượng thường bị nhầm với nhau.

Bước 1: Tính lưu lượng tuần hoàn yêu cầu

Từ thể tích nước vận hành và thời gian của một chu kỳ tuần hoàn: Q yêu cầu = V ÷ T

Trong đó:

• Q: lưu lượng yêu cầu, m³/h;
• V: thể tích nước vận hành, m³;
• T: thời gian cho một chu kỳ tuần hoàn, giờ.

Ví dụ, nếu hồ có 80 m³ nước và thiết kế một chu kỳ trong 4 giờ: Q yêu cầu = 80 ÷ 4 = 20 m³/h

Bước tính thể tích, turnover và cách chia lưu lượng cho nhiều bơm thuộc công thức tính lưu lượng máy bơm hồ bơi theo thể tích. Ở bài này, Q yêu cầu được xem là dữ liệu đầu vào.

Bước 2: Xác định lưu lượng bơm tại điểm làm việc

Q yêu cầu chưa chắc bằng lưu lượng thực sự mà máy bơm tạo ra.

Khi nước đi qua đường ống, co, van, bình lọc và các thiết bị khác, tổng trở lực của hệ thống tạo ra cột áp. Điểm giao giữa cột áp thực tế và đường cong Q–H của máy bơm mới cho biết lưu lượng vận hành.

Vì vậy, khi kiểm tra bình lọc cần dùng: Lưu lượng bơm tại điểm làm việc dự kiến của hệ thống

Không nên lấy trực tiếp:

• Qmax;
• Lưu lượng tại cột áp bằng 0;
• HP của motor;
• Đường kính đầu hút/xả;
• Lưu lượng của một model khác cùng công suất.

Ví dụ, một bơm có Qmax 25 m³/h nhưng tại cột áp của công trình chỉ vận hành ở khoảng 17 m³/h thì bình lọc cần được kiểm tra theo khoảng 17 m³/h, không phải 25 m³/h.

Khi cần xác định điểm này từ biểu đồ của model, cách đọc đường cong máy bơm và chọn điểm làm việc là bước cần làm trước khi chốt Filter Area.

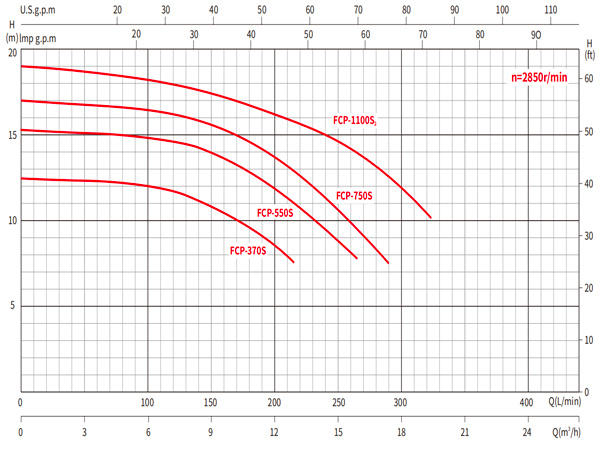

Đường đặc tính máy bơm tuần hoàn bể bơi Glong FCP

Diện tích lọc và tốc độ lọc liên quan thế nào?

Filter Area là diện tích bề mặt hữu ích của lớp vật liệu mà nước đi qua khi bình hoạt động ở chế độ lọc.

Tốc độ lọc được tính: Vf = Q ÷ A

Trong đó:

• Vf: tốc độ lọc, m³/h/m²;
• Q: lưu lượng qua bình, m³/h;
• A: Filter Area, m².

Đảo công thức: A = Q ÷ Vf

Ví dụ nếu lưu lượng qua bình là 15 m³/h và dùng 40 m³/h/m² làm giá trị tính sơ bộ: A = 15 ÷ 40 = 0,375 m²

Điểm quan trọng là không đồng nhất Filter Area với đường kính ghi trong tên sản phẩm. D600 có nghĩa đường kính danh nghĩa khoảng 600 mm, không có nghĩa diện tích lọc là 0,6 m².

Khi chỉ biết đường kính bình

Nếu vùng lọc có thể tạm coi là hình tròn, diện tích lý thuyết: A = π × D² ÷ 4

Ví dụ với D = 0,60 m: A ≈ 0,283 m²

Giá trị này chỉ dùng để kiểm tra nhanh. Khi model đã được xác định, nên ưu tiên Filter Area thực của thiết bị vì đường kính danh nghĩa, thành bình và hình dạng khoang lọc có thể khiến diện tích hữu ích khác phép tính hình học.

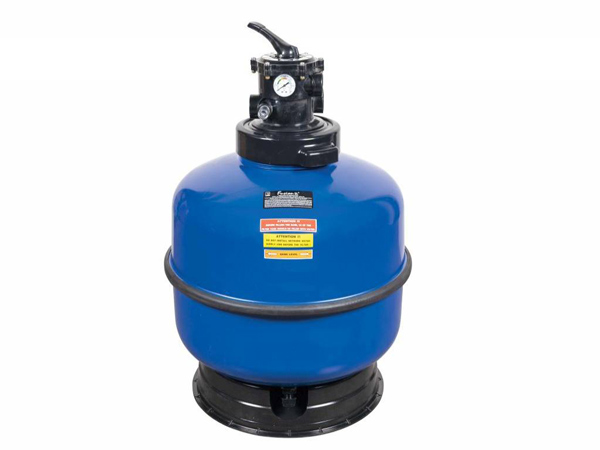

Bình lọc bể bơi van đứng Fusion SL Gemas

Nên chọn tốc độ lọc bao nhiêu?

Không có một con số duy nhất dùng cho mọi bình lọc cát.

Với nhóm pressure high-rate sand filter, một vùng tham chiếu thường gặp là khoảng 37–49 m³/h/m². Đây là vùng tương đương 15–20 GPM/ft² và chỉ nên dùng để hiểu quan hệ sizing, không thay thông số của model cụ thể.

Dòng nước đi quá nhanh qua một diện tích lọc nhỏ có thể đẩy cặn sâu vào lớp vật liệu, giảm khả năng giữ cặn và làm tăng nguy cơ hình thành các đường dòng ưu tiên.

Ngược lại, giảm tốc độ lọc bằng cách tăng diện tích bình không có nghĩa bình càng lớn càng tốt. Diện tích lớn hơn đồng thời làm tăng yêu cầu về không gian, lượng vật liệu và đặc biệt là lưu lượng cần thiết khi Backwash.

Vì vậy, có thể dùng 40 m³/h/m² như một giá trị tính thử thuận tiện, nhưng trước khi chọn model cần thay bằng điều kiện lọc và rửa ngược thực của dòng sản phẩm đang xét.

Ví dụ chọn bình với lưu lượng 15 và 20 m³/h

Trường hợp lưu lượng thực tế 15 m³/h

Giả sử tính sơ bộ tại 40 m³/h/m²: A = 15 ÷ 40 = 0,375 m²

Diện tích hình học tương đương một đường kính xấp xỉ 690 mm.

Kết quả này không có nghĩa cứ chọn sản phẩm tên D700 là đúng. Cần mở đúng model để kiểm tra Filter Area, rated flow, van và Backwash.

Trường hợp lưu lượng thực tế 20 m³/h

Tại cùng mức 40 m³/h/m²: A = 20 ÷ 40 = 0,50 m²

So sánh hình học:

Bảng cho thấy tại 20 m³/h, một vùng lọc có kích thước tương đương D600 tạo tải bề mặt cao hơn nhiều so với D750–D800.

Đây vẫn chỉ là phép kiểm tra hình học. Khi mua thiết bị, Filter Area thực của model mới là dữ liệu cần dùng.

Máy bơm quá lớn hoặc bình quá lớn thì sao?

Nếu lưu lượng của máy bơm cao hơn mức phù hợp với bình, tốc độ lọc tăng. Cặn có thể bị đưa sâu hơn vào lớp vật liệu, khả năng lọc mịn giảm và bình dễ trở thành điểm tạo trở lực khi bắt đầu tích bẩn.

Trường hợp này không nên xử lý đơn giản bằng cách nhìn HP và đổi sang một bình “to hơn một cỡ”. Trước hết cần xác định lại lưu lượng thực tế. Nếu bơm đang làm việc vượt nhu cầu của hệ thống, nên kiểm tra thêm sai lầm chọn máy bơm hồ bơi quá công suất.

Chiều ngược lại cũng cần kiểm tra.

Một bình lớn hơn có thể vận hành ở tốc độ lọc thấp, nhưng diện tích lọc lớn thường yêu cầu lưu lượng Backwash lớn hơn. Nếu máy bơm không đủ khả năng rửa ngược, lớp vật liệu có thể không được làm sạch đúng cách.

Do đó: Bình phù hợp không phải bình nhỏ nhất có thể dùng, cũng không phải bình lớn nhất có thể đặt trong phòng máy.

Kiểm tra Backwash trước khi chốt bình

Trong chế độ lọc, nước đi theo một hướng qua lớp vật liệu. Khi Backwash, dòng nước được đảo chiều để làm giãn lớp cát và đưa cặn ra đường xả.

Nếu model công bố tốc độ rửa ngược, lưu lượng cần thiết có thể kiểm tra theo: Q Backwash = Filter Area × tốc độ Backwash yêu cầu

Không mặc định lưu lượng Backwash bằng lưu lượng lọc.

Khi kiểm tra cần đặt cùng lúc:

• Khả năng của máy bơm ở tuyến Backwash;
• Kích thước van đa cổng;
• Đường kính đường xả;
• Chiều dài, co và van trên tuyến xả;
• Cao độ điểm xả;
• Khả năng tiếp nhận của hệ thống thoát nước.

Phần vận hành Filter, Backwash, Rinse và cách chuyển van thuộc nguyên lý hoạt động bình lọc cát và quy trình rửa ngược cơ bản.

Lưu ý an toàn: tắt máy bơm trước khi đổi vị trí van đa cổng. Không mở bình hoặc tháo bộ phận chịu áp khi hệ thống chưa được ngắt và xả áp.

Một bình lớn hay nhiều bình nhỏ?

Cả hai phương án đều có thể đúng.

Nếu N bình cùng hoạt động: Q mỗi bình = Q tổng ÷ N

Nếu có bình dự phòng không vận hành thường xuyên, không được chia Q thiết kế cho cả bình dự phòng.

Các nhánh song song cần có trở lực tương đối cân bằng; nếu một nhánh ngắn hơn hoặc mở van khác nhiều, hai bình cùng model vẫn có thể nhận lưu lượng khác nhau.

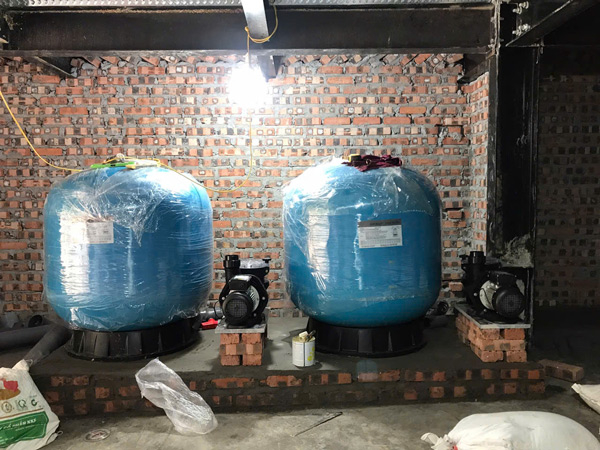

Bình lọc bể bơi Cát Bà lắp song song 02 bình D900

Checklist trước khi chốt model

Sau khi có Filter Area yêu cầu, kiểm tra model theo một bảng duy nhất thay vì đọc từng thông số rời rạc:

Khi các thông số này đã rõ, có thể chuyển sang bình lọc cát bể bơi để đối chiếu các model thực tế. Đây là điểm chuyển từ tính toán kỹ thuật sang lựa chọn sản phẩm; không nên làm ngược thứ tự.

Những sai lầm thường gặp

• Chọn bình chỉ theo số m³ của hồ.
• Ghép bình theo HP máy bơm.
• Dùng Qmax thay lưu lượng tại điểm làm việc.
• Hiểu D600 là Filter Area 0,6 m².
• Chọn theo đường kính đầu kết nối.
• Dùng một tốc độ lọc cho mọi model.
• Tăng kích thước bình nhưng không kiểm tra Backwash.
• Nhiều bơm cùng chạy nhưng không cộng lưu lượng.
• Dùng nhiều bình nhưng bỏ qua cân bằng manifold.
• Thu nhỏ đường xả chỉ để khớp đường ống sẵn có.

Kết luận

Cách chọn bình lọc cát hồ bơi hợp lý có thể chốt bằng năm dữ liệu: Lưu lượng máy bơm tại điểm làm việc → Filter Area → tốc độ lọc thực tế → lưu lượng Backwash → khả năng của đường xả

Nếu một trong năm dữ liệu này chưa rõ, việc chọn model theo HP hoặc đường kính bình chỉ là ước đoán.

Với hệ lọc hiện hữu mà bơm, bình, van và đường xả đã không còn phù hợp với nhau, dịch vụ lắp đặt & nâng cấp hệ thống lọc hồ bơi là bước phù hợp khi cần khảo sát lại toàn bộ cấu hình thay vì thay riêng một thiết bị.

Nguồn Kỹ Thuật Tham Khảo

Sta-Rite Industries — Basic Training Manual, Third Edition, Section 4: Filtration; các phần Sand Filter and Backwash Cycle, Sand Filter Sizing và Velocity and Sand Filtration.
