Nguyên Lý Hoạt Động Bình Lọc Cát: Dòng Nước Filter Và Rửa Ngược Backwash

Bình lọc cát giữ lại cặn bẩn như thế nào khi nước hồ bơi liên tục đi qua lớp vật liệu? Vì sao sau một thời gian hoạt động, áp suất trên bình có thể tăng trong khi dòng nước trả về hồ lại yếu đi?

Để hiểu nguyên lý hoạt động bình lọc cát, trước hết cần theo dõi đường đi của nước ở hai trạng thái: lọc thông thường (Filter) và rửa ngược (Backwash). Ở chế độ Filter, nước đi qua lớp vật liệu để giữ cặn. Khi lớp lọc tích tụ nhiều chất bẩn, Backwash đảo chiều dòng nước nhằm làm tơi lớp cát và đưa cặn ra ngoài theo đường xả thải.

Với van đa cổng có chế độ Rinse, hệ thống còn thực hiện bước tráng sau Backwash trước khi quay về Filter. Hiểu ba chế độ này giúp người vận hành kiểm tra bình đúng cách, tránh nhầm lẫn giữa lớp lọc bị bẩn và sự cố ở các bộ phận khác.

Bình lọc cát nằm ở đâu trong hệ thống tuần hoàn hồ bơi?

Trong hệ thống hồ bơi sử dụng bình lọc cát áp lực, máy bơm hút nước từ hồ hoặc bể cân bằng, đẩy qua bình lọc rồi đưa nước đã lọc trở lại hồ.

Đường nước cơ bản:

Hồ bơi / bể cân bằng → máy bơm → bình lọc cát → thiết bị trên đường trả → đầu trả nước về hồ.

Máy bơm tạo dòng tuần hoàn; bình lọc giữ lại một phần cặn lơ lửng trong nước. Hiệu quả vận hành vì vậy phụ thuộc đồng thời vào lưu lượng qua bình, đặc tính lớp vật liệu và trở lực của hệ thống đường ống.

Một bình lọc có kích thước phù hợp nhưng máy bơm đưa nước qua với lưu lượng không phù hợp vẫn có thể làm giảm hiệu quả lọc. Mối quan hệ giữa bơm, bình lọc, đường ống và thiết bị trên tuyến nước được giải thích trong thiết bị hệ thống lọc hồ bơi: cấu tạo, chức năng và cách phối ghép.

Cấu tạo bên trong bình lọc cát và vai trò từng bộ phận

Bên trong bình lọc cát áp lực thông dụng, dòng nước được phân phối qua lớp vật liệu rồi thu lại bằng hệ thống ống lược. Những bộ phận chính gồm:

Mặt cắt bình lọc cát thể hiện bộ phân phối nước, lớp vật liệu, freeboard, ống trung tâm và cụm ống lược

Khoảng trống freeboard đặc biệt quan trọng khi rửa ngược. Nếu nạp vật liệu quá cao, lớp lọc có thể không còn đủ không gian để giãn nở theo thiết kế.

Cát thạch anh được dùng phổ biến, nhưng không phải bình nào cũng cho phép thay bằng hạt thủy tinh hoặc vật liệu khác. Khi cần thay vật liệu, phải kiểm tra lượng nạp, kích thước hạt và sự tương thích với ống lược. Các lựa chọn này được trình bày sâu hơn ở vật liệu lọc hồ bơi: cát thạch anh và hạt thủy tinh hoạt tính.

Nguyên lý lọc nước ở chế độ Filter

Ở chế độ Filter của bình cát áp lực thông dụng, nước từ máy bơm đi qua van, đến bộ phân phối phía trên rồi chảy xuống qua lớp vật liệu.

Khi nước đi qua các khoảng rỗng giữa những hạt lọc, một phần cặn lơ lửng bị giữ lại trong lớp vật liệu. Nước sau lọc được thu tại cụm ống lược phía dưới, đi qua ống trung tâm và trở về đường trả.

Có thể tóm tắt:

Nước vào phía trên → đi xuống qua lớp cát → cặn được giữ lại → nước sau lọc được thu ở phía dưới → trở về hồ.

Hiệu quả giữ cặn không chỉ phụ thuộc loại vật liệu mà còn chịu ảnh hưởng của tốc độ lọc, độ sâu lớp vật liệu và cách phân phối nước. Dòng chảy không đều hoặc vận hành ngoài giới hạn thiết kế có thể khiến nước đi qua một số vùng nhanh hơn những vùng khác.

Bình lọc cát thực hiện chức năng lọc cơ học. Nó không thay thế việc khử trùng, cân bằng pH và kiểm soát các chỉ tiêu hóa học của nước hồ bơi.

Vì sao áp suất bình lọc tăng khi lớp cát bị bẩn?

Khi cặn tích tụ trong lớp vật liệu, các khoảng trống cho nước đi qua bị thu hẹp. Trở lực qua bình tăng khiến máy bơm phải làm việc với một điều kiện thủy lực khác so với khi bình sạch.

Trong nhiều hệ thống, biểu hiện có thể gồm:

• Áp suất đo tại bình tăng so với mức lúc lớp lọc sạch.

• Lưu lượng tuần hoàn giảm hoặc dòng nước tại đầu trả yếu hơn.

• Nước cần nhiều thời gian hơn để đi qua hệ thống lọc.

Tuy nhiên, áp suất tăng không phải lúc nào cũng do lớp cát bẩn. Đường trả bị hạn chế, van đặt sai vị trí hoặc đồng hồ đo có vấn đề cũng có thể làm thay đổi kết quả quan sát.

Vì vậy, mốc áp suất hữu ích nhất là giá trị đo được khi chính hệ thống đó có bình lọc sạch và vận hành ổn định. Nếu áp suất và lưu lượng thay đổi không khớp với dấu hiệu lớp lọc bẩn, nên kiểm tra theo áp suất bình lọc hồ bơi cao hoặc thấp bất thường trước khi quyết định tiếp tục rửa ngược.

Nguyên lý rửa ngược Backwash: nước đi theo chiều nào?

Backwash là quá trình đổi chiều dòng nước qua lớp vật liệu lọc để giải phóng cặn đã tích tụ.

Trong chế độ Filter, nước thường đi từ trên xuống. Khi van chuyển sang Backwash, nước được dẫn xuống cụm thu phía dưới rồi đi ngược lên qua lớp cát.

Dòng nước theo chiều ngược làm lớp vật liệu chuyển động và giãn nở trong phạm vi thiết kế. Các hạt cặn bị giữ lại trước đó được giải phóng, cuốn theo dòng nước lên phía trên và đi ra đường Waste.

Chiều dòng Backwash cơ bản:

Máy bơm → van đa cổng → cụm ống lược phía dưới → đi lên qua lớp cát → đường Waste.

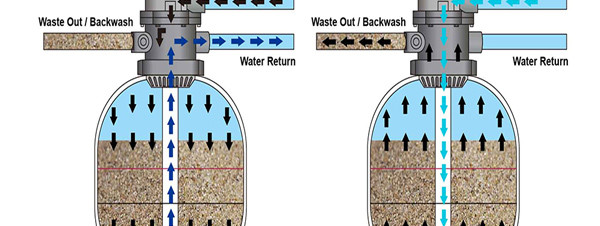

Sơ đồ so sánh chiều nước đi xuống khi Filter và đi lên khi Backwash trong bình lọc cát, thể hiện đường xả Waste

Backwash chỉ đạt hiệu quả khi lưu lượng rửa phù hợp với cấu tạo bình và loại vật liệu. Nếu dòng rửa quá yếu, lớp cát có thể không được làm sạch đầy đủ; nếu quá mạnh, vật liệu có nguy cơ bị cuốn theo nước xả.

Lưu lượng và thời gian rửa cần tuân theo giới hạn của đúng thiết bị, không lấy một mức chung áp dụng cho mọi bình lọc.

Quy trình Backwash – Rinse cơ bản

Quy trình dưới đây áp dụng cho bình lọc cát có van đa cổng thông dụng và hỗ trợ các chế độ Filter, Backwash, Rinse. Cấu hình van khác hoặc hệ thống tự động phải thực hiện theo hướng dẫn riêng của thiết bị.

Bước 1: Dừng máy bơm và kiểm tra đường xả

Tắt máy bơm, chờ dòng nước dừng trước khi thao tác trên van.

Kiểm tra mực nước trong hồ hoặc bể cân bằng đủ cho quá trình rửa, đồng thời bảo đảm đường Waste thông thoáng và dẫn đến vị trí xả phù hợp.

Không mở nắp, vòng kẹp hoặc các bộ phận chịu áp khi bình còn áp lực.

Bước 2: Chuyển van sang Backwash

Đặt tay van vào đúng vị trí BACKWASH theo ký hiệu của thiết bị. Nếu tuyến Waste có van khóa riêng, kiểm tra vị trí van trước khi khởi động lại bơm.

Các van gắn đỉnh và van gắn bên có thể bố trí đường nước khác nhau. Không xác định cổng PUMP, RETURN hoặc WASTE chỉ bằng vị trí hình học của van.

Để hiểu chức năng của từng vị trí, có thể đối chiếu van đa cổng Multi-port Valve: sáu chế độ và cách vận hành an toàn.

Bước 3: Chạy Backwash và quan sát nước xả

Khởi động bơm khi van đã ở đúng vị trí. Quan sát nước qua kính kiểm tra trên đường Waste hoặc tại điểm xả an toàn.

Ban đầu nước xả thường mang theo nhiều cặn hơn. Khi lớp vật liệu được rửa, độ đục của nước xả có thể giảm dần.

Kết thúc quá trình theo hướng dẫn của đúng bình và van, kết hợp quan sát trạng thái nước. Không mặc định mọi bình đều cần cùng một số phút Backwash.

Bước 4: Dừng bơm và chuyển sang Rinse

Tắt máy bơm trước khi chuyển sang RINSE.

Ở cấu hình van đa cổng thông dụng, Rinse đưa nước qua lớp lọc theo chiều lọc bình thường nhưng xả ra Waste thay vì trả về hồ.

Bước này giúp làm ổn định lại lớp vật liệu sau khi bị xáo trộn và xả phần nước còn mang cặn trước khi quay về Filter.

Nếu van không có chế độ Rinse, không tự áp dụng thao tác của một loại van khác.

Bước 5: Trả van về Filter và kiểm tra

Dừng máy bơm, chuyển van về FILTER rồi khởi động hệ thống.

Sau khi dòng tuần hoàn ổn định, kiểm tra áp suất trên bình, lưu lượng tại đầu trả và tình trạng rò nước ở đường Waste.

Nên ghi lại áp suất sau khi bình được vệ sinh đúng cách. Đây là mốc để so sánh trong các chu kỳ vận hành tiếp theo.

Filter, Backwash và Rinse khác nhau như thế nào?

Đặt ba chế độ cạnh nhau sẽ dễ thấy sự khác biệt về chiều nước và mục đích vận hành.

Bảng trên mô tả bình cát áp lực sử dụng van đa cổng thông dụng. Không phải mọi van Backwash đều có đủ ba chế độ, nên sơ đồ của đúng thiết bị luôn được ưu tiên khi đấu nối hoặc vận hành.

Khi nào Backwash không giải quyết được sự cố?

Nếu đã thực hiện đúng trình tự nhưng áp suất vẫn bất thường, nước trả về hồ yếu hoặc cát xuất hiện tại đầu trả, cần kiểm tra nguyên nhân trước khi tiếp tục rửa.

Một số dấu hiệu giúp định hướng:

Khi cặn tích tụ là nguyên nhân, Backwash có thể giúp phục hồi trạng thái lớp vật liệu. Nhưng nếu vấn đề nằm ở cấu tạo bên trong bình, đường ống hoặc van, tiếp tục Backwash nhiều lần có thể chỉ làm thất thoát nước mà không xử lý được sự cố.

Việc xác định thời điểm cần rửa theo áp suất, lưu lượng và tình trạng nước được trình bày sâu hơn trong quy trình rửa ngược bình lọc cát: khi nào cần Backwash để không lãng phí nước?

Nếu hệ thống cần thay bình hoặc nâng cấp khả năng lọc, nên đối chiếu lưu lượng thực tế của máy bơm, diện tích lọc và giới hạn áp suất của thiết bị trước khi lựa chọn bình lọc cát hồ bơi.

Hiểu đúng chiều dòng nước ở Filter, Backwash và Rinse là nền tảng để vận hành bình lọc an toàn. Quan trọng hơn việc ghi nhớ một khoảng thời gian rửa cố định là theo dõi xem hệ thống có trở lại gần trạng thái vận hành bình thường sau khi lớp lọc được vệ sinh hay không.

Nguồn kỹ thuật tham khảo

Sta-Rite Industries — Basic Training Manual, Third Edition, Section 4: Filtration (Sand Filtration, Sand Filter and Backwash Cycle, Backwash Valves, Filtration and Safety Tips).
