Thiết Bị Hệ Thống Lọc Hồ Bơi: Cấu Tạo, Chức Năng Và Cách Phối Ghép

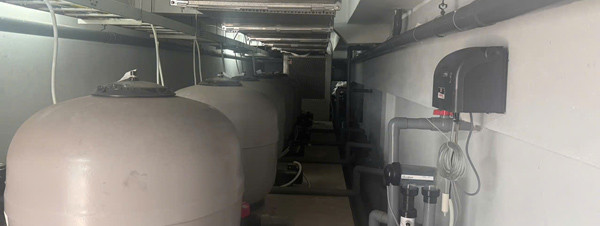

Một phòng máy có đủ máy bơm, bình lọc và hệ thống van chưa chắc đã tạo thành một hệ lọc làm việc đúng.

Máy bơm có thể đủ công suất nhưng đầu trả vẫn yếu nếu đường hút nhỏ hoặc trở lực toàn hệ quá lớn. Bình lọc có thể lớn nhưng không làm việc tốt nếu lưu lượng của bơm và điều kiện vệ sinh lọc không phù hợp. Ngược lại, một hệ thống dùng thiết bị vừa phải nhưng được phối hợp đúng thường ổn định hơn một cấu hình chọn từng thiết bị riêng lẻ theo thông số lớn nhất.

Vì vậy, khi nói đến thiết bị hệ thống lọc hồ bơi, nên nhìn toàn bộ chuỗi từ điểm thu nước, đường hút, máy bơm, bình lọc, van và đường ống cho tới đầu trả.

Trong tìm kiếm, cụm “máy lọc nước hồ bơi” cũng được sử dụng khá rộng. Về kỹ thuật cần phân biệt: hệ lọc truyền thống là một hệ gồm nhiều thiết bị kết nối bằng đường ống, còn một số hệ lọc không đường ống tích hợp bơm, bộ lọc, miệng hút và đầu trả trong cùng cụm.

Hệ thống lọc hồ bơi gồm những thiết bị nào?

Cấu hình thực tế thay đổi theo loại hồ, lưu lượng yêu cầu, vị trí phòng máy và công nghệ xử lý nước. Với hệ tuần hoàn truyền thống, các nhóm thiết bị chính thường được bố trí như sau:

Heat Pump, UV, điện phân muối, Ozone hoặc bơm định lượng có thể được bố trí trên vòng tuần hoàn, nhưng chúng không thay thế chức năng tạo dòng và lọc cơ học của bơm – bình lọc. Khi bổ sung các thiết bị này, lưu lượng yêu cầu và sức cản của toàn tuyến vẫn phải được kiểm tra.

Nước đi qua hệ thống lọc theo thứ tự nào?

Ở hồ dùng Skimmer, dòng nước có thể hình dung theo chuỗi: Skimmer / điểm hút → tuyến hút → máy bơm → bình lọc → thiết bị phụ trợ → đầu trả → hồ.

Hộp thu đáy có thể cùng tham gia tuyến hút theo cấu hình thiết kế. Việc chia lưu lượng giữa các nguồn hút không nên xử lý bằng một tỷ lệ cố định cho mọi công trình; mục tiêu là duy trì khả năng thu nước mặt, tuần hoàn tầng sâu và cấp đủ nước cho máy bơm.

Với hồ mương tràn, nước mặt đi qua mép tràn xuống máng, sau đó về bể cân bằng trước khi máy bơm hút nước và đưa qua hệ lọc. Sự khác nhau về nguồn hút, bể cân bằng và mực nước vận hành là lý do Skimmer và mương tràn cần được xem như hai cấu hình thủy lực khác nhau, không chỉ là hai kiểu hoàn thiện mép hồ.

Hộp thu đáy hồ bơi hỗ trợ lấy nước từ vùng sâu nhưng không nên được hiểu như một thiết bị tự động hút sạch toàn bộ cặn đáy. Ở phía còn lại, đầu trả nước hồ bơi cần được bố trí để nước đã xử lý không chỉ quay về hồ mà còn được phân phối tới các khu vực dễ xuất hiện dòng yếu.

Sơ đồ dòng nước của hệ lọc hồ bơi Skimmer và mương tràn

Máy bơm, bình lọc và đường ống phải làm việc tại cùng một lưu lượng

Đây là phần dễ xảy ra sai lệch nhất khi thiết bị được mua riêng lẻ.

Máy bơm không tạo ra một lưu lượng cố định chỉ vì trên nhãn ghi 1 HP, 2 HP hay 3 HP. Lưu lượng thực thay đổi theo sức cản mà bơm phải thắng. Đường ống, co, van, bình lọc và các thiết bị lắp thêm trên tuyến đều góp phần tạo nên cột áp của hệ thống.

Vì vậy, hai máy bơm cùng công suất động cơ có thể cho kết quả khác nhau tại cùng một công trình. Khi chọn bơm, cần nhìn đường cong lưu lượng – cột áp của đúng model thay vì lấy lưu lượng cực đại làm lưu lượng vận hành.

Nếu cần đi từ thể tích hồ tới lưu lượng yêu cầu, cột áp, đường kính ống và điểm làm việc của bơm, phần tính toán nên chuyển sang tính toán hệ thống lọc hồ bơi: lưu lượng, cột áp, đường ống và bình lọc.

Bình lọc cũng phải được kiểm tra theo lưu lượng thực mà máy bơm tạo ra. Bình cát cần đủ điều kiện cho cả chế độ lọc và quá trình vệ sinh vật liệu; Cartridge lại dùng phần tử lọc tháo ra vệ sinh hoặc thay thế. Không có kết luận chung rằng loại nào luôn tốt hơn.

Với hồ gia đình, quyết định giữa hai công nghệ thường liên quan tới không gian phòng máy, lưu lượng, khả năng xả nước, cách bảo trì và điều kiện sử dụng. Khi lựa chọn thực sự nằm giữa hai phương án này, so sánh bình lọc cát và Cartridge là bước phù hợp hơn tìm hiểu giữa hai công nghệ này.

Đường ống là phần kết nối toàn bộ chuỗi nhưng cũng có thể trở thành điểm nghẽn. Khi cố đẩy lưu lượng lớn hơn qua cùng một đường kính, vận tốc và tổn thất ma sát tăng. Thay bơm mạnh hơn nhưng giữ nguyên một tuyến ống đã quá hạn chế không chắc làm đầu trả khỏe hơn theo cách mong muốn.

Máy bơm, bình lọc và đường ống trong cùng một chuỗi thủy lực

Hệ lọc truyền thống và lọc không đường ống khác nhau ở đâu?

SERP hiện tại sử dụng đồng thời các cụm “hệ thống lọc truyền thống”, “máy lọc nước hồ bơi” và “lọc không đường ống”. Ba cách gọi này không nên được trộn thành một loại thiết bị.

Hệ tích hợp không mặc định tốt hơn hệ truyền thống, và ngược lại. Cần xét thể tích hồ, tải cặn, khả năng phân phối dòng, tiếng ồn, vị trí bảo trì và kế hoạch bổ sung thiết bị sau này.

Khi công trình đang thực sự cân nhắc phương án này, cấu tạo hệ thống lọc không đường ống, khi nào nên sử dụng nên được xem như một lựa chọn kiến trúc riêng thay vì chỉ coi đó là một loại bình lọc.

Cấu tạo máy lọc hồ bơi không đường ống treo thành bể

Cách phối ghép thiết bị theo sáu bước

1. Xác định loại hồ và nhu cầu tuần hoàn. Hồ Skimmer, hồ mương tràn, hồ cải tạo hay hồ thương mại không có cùng nguồn hút, không gian kỹ thuật và điều kiện vận hành.

2. Xác định lưu lượng mà hệ thống thực sự cần. Lưu lượng là cơ sở để đi tiếp sang máy bơm, bình lọc, đường ống và số lượng điểm hút – trả; không nên chọn từng thiết bị trước rồi mới cố ghép chúng lại.

3. Chọn máy bơm tại cột áp dự kiến của hệ thống. HP chỉ là một phần thông tin. Cần kiểm tra đường cong của đúng model tại vùng làm việc dự kiến.

4. Kiểm tra bình lọc theo lưu lượng của bơm. Với bình cát phải xét cả yêu cầu vệ sinh/rửa lọc; với Cartridge cần xét diện tích lọc, chu kỳ vệ sinh và khả năng tiếp cận lõi.

5. Kiểm tra tuyến hút, tuyến trả, van và fitting. Đường ống quá nhỏ, quá nhiều co hoặc bố trí van không hợp lý có thể làm thay đổi điểm làm việc của bơm dù thiết bị chính không thay đổi.

6. Kiểm tra khả năng vận hành và bảo trì. Cần đủ không gian mở nắp bình, lấy lõi Cartridge, vệ sinh giỏ bơm, tháo rắc co, cô lập thiết bị và bổ sung Heat Pump hoặc hệ xử lý nước nếu công trình có kế hoạch nâng cấp.

Sau khi sáu bước này đã rõ, người mua có thể chuyển sang Hệ thống Lọc & Tuần hoàn hồ bơi để chọn đúng nhóm sản phẩm thay vì so sánh ngẫu nhiên các model không cùng chức năng.

Ma trận kiểm tra phối ghép nhanh

Ma trận này không thay thế tính toán thủy lực. Nó dùng để phát hiện sớm một cấu hình đang được chọn theo từng sản phẩm riêng lẻ thay vì theo cả hệ thống.

Cấu hình thay đổi theo loại hồ

Hồ gia đình dùng Skimmer thường ưu tiên cấu hình gọn, dễ vận hành và bảo trì. Tuy vậy, hồ nhỏ không có nghĩa có thể bỏ qua phân phối dòng; vị trí đầu trả, nguồn hút và đường ống vẫn quyết định nước có được tuần hoàn đều hay không.

Hồ mương tràn cần thêm bể cân bằng và tuyến nước từ máng tràn. Máy bơm hút nước từ bể cân bằng, vì vậy mực nước, đường hút và khả năng vận hành của bể trở thành một phần của hệ thống lọc.

Với hồ trên mái hoặc công trình cải tạo, không gian phòng máy và khả năng đi đường ống có thể hạn chế lựa chọn. Đây là nhóm công trình mà bình Cartridge hoặc hệ tích hợp có thể đáng cân nhắc, nhưng phương án cuối cùng vẫn phải dựa vào lưu lượng và điều kiện bảo trì.

Hồ thương mại cần đánh giá thêm tải sử dụng, thời gian vận hành, khả năng cô lập từng thiết bị và quy trình bảo trì. Không nên dùng bảng lựa chọn dành cho hồ gia đình để chốt trực tiếp cấu hình cho nhóm này.

Khi nào cần kiểm tra lại hệ thống thay vì thay thiết bị?

Đầu trả yếu không tự động có nghĩa máy bơm đã hỏng. Nguyên nhân có thể nằm ở tuyến hút, giỏ lọc, bình lọc, van, đường ống hoặc một thiết bị mới được bổ sung vào tuyến.

Tương tự, lắp bơm mạnh hơn không giải quyết được một đường hút đang lọt khí hoặc một tuyến ống trở thành điểm nghẽn. Nếu sau khi vệ sinh lọc lưu lượng vẫn bất thường, cần xem toàn hệ thống thay vì tiếp tục thay từng thiết bị.

Bọt khí trong giỏ bơm hoặc tại đầu trả cũng cần được phân biệt với vấn đề lọc cặn. Các dấu hiệu như mất mồi, tiếng ồn, áp suất bất thường, rò nước hoặc lưu lượng dao động thuộc bước chẩn đoán sâu hơn; lúc đó nên chuyển sang sự cố hệ thống lọc hồ bơi để kiểm tra theo triệu chứng, xác định nguyên nhân và cách xử lý.

Trước khi chọn thiết bị, cần chuẩn bị những dữ liệu gì?

Một cấu hình sẽ dễ chốt hơn khi có thể tích và loại hồ, sơ đồ hoặc kích thước tuyến ống, vị trí phòng máy, cao độ tương đối giữa hồ và bơm, model thiết bị đang có nếu là công trình cải tạo, cùng những thiết bị dự kiến lắp thêm trên vòng tuần hoàn.

Với hệ hiện hữu, không nên mặc định thay toàn bộ. Những thiết bị vẫn đáp ứng lưu lượng, kết nối và điều kiện vận hành có thể tiếp tục được sử dụng sau khi kiểm tra khả năng phối ghép với phần mới.

Nếu đang xây mới hoặc phải thay đổi đồng thời bơm, bình lọc, đường ống và bố trí phòng máy, nhu cầu đã chuyển từ đọc kiến thức sang triển khai thực tế. Khi đó, Dịch vụ lắp đặt & nâng cấp hệ thống lọc hồ bơi là bước tiếp theo phù hợp để khảo sát cấu hình thiết bị hệ thống lọc tuầnh hoàn hồ bơi phù hợp.

Kết luận

Thiết bị hệ thống lọc hồ bơi chỉ làm việc tốt khi được coi là một chuỗi liên tục.

Máy bơm phải tạo được lưu lượng tại cột áp thực tế. Bình lọc phải tiếp nhận được lưu lượng đó và có điều kiện vệ sinh phù hợp. Đường ống và van không được trở thành điểm nghẽn. Skimmer, hút đáy và đầu trả phải thu – phân phối nước theo cấu hình của hồ.

Vì vậy, thứ tự hợp lý không phải “chọn bơm → chọn bình → mua phụ kiện”, mà là xác định nhu cầu tuần hoàn → kiểm tra thủy lực → phối ghép thiết bị → kiểm tra vận hành và bảo trì → mới chốt model.

Nguồn kỹ thuật tham khảo

Sta-Rite Industries — Basic Training Manual, các phần Hydraulics, Pumps và Filtration.
