Van Đa Cổng Bình Lọc Cát: 6 Chế Độ Và Cách Vận Hành An Toàn

Van đa cổng bình lọc cát có nhiệm vụ chuyển hướng nước giữa máy bơm, bình lọc, đường trả về hồ và đường xả. Chỉ cần chọn nhầm nấc hoặc xoay tay van khi máy bơm còn chạy, quá trình lọc có thể bị gián đoạn, nước bị xả bỏ hoặc cơ cấu làm kín bên trong van bị hư hỏng.

Một dấu hiệu dễ nhận thấy là van đã trở về Filter nhưng nước vẫn chảy ra đường Waste. Trước khi kết luận van hỏng, cần phân biệt lượng nước còn sót trong ống xả sau Backwash với dòng rò liên tục khi hệ thống đang lọc.

Sáu chế độ thường gặp trên van thủ công gồm Filter, Backwash, Rinse, Waste, Recirculate và Closed. Mỗi chế độ thay đổi tuyến nước theo một cách khác nhau; người vận hành cần hiểu đường nước trước khi thao tác.

Van đa cổng làm gì và nhận biết các cổng kết nối

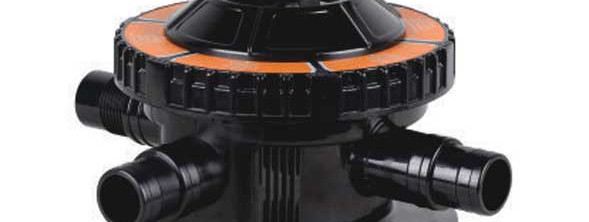

Van đa cổng, còn gọi là Multi-port Valve hoặc tay van 6 chức năng, không tạo ra lưu lượng và cũng không trực tiếp giữ cặn. Máy bơm đẩy nước qua hệ thống, lớp vật liệu trong bình giữ cặn, còn van quyết định nước đi qua bình theo chiều nào, trở lại hồ hay thoát ra đường xả.

Trên van thông dụng, cần nhận biết ba tuyến chức năng:

• Pump: nhận nước từ đường đẩy của máy bơm.

• Return: đưa nước trở lại tuyến trả về hồ.

• Waste: dẫn nước ra hệ thống xả khi vận hành Backwash, Rinse hoặc Waste.

Vị trí thực tế của các cổng thay đổi theo hãng, model và kiểu lắp. Không được mặc định cổng phía bên trái là Pump hoặc cổng hướng xuống là Waste. Cần đọc chữ đúc trên thân van và đối chiếu đúng sơ đồ đường nước của thiết bị.

Van thường có hai cấu hình lắp đặt. Top Mount nằm trên cổ bình lọc; Side Mount đặt bên hông và kết nối với bình qua các đường nước riêng. Hai kiểu có nguyên lý vận hành tương tự nhưng không mặc định dùng chung phụ tùng, cách đấu ống hay giao diện với bình.

Van ngang 6 ngả bình lọc bể bơi

Để hiểu đầy đủ vai trò của bình và chiều nước qua lớp cát, có thể xem nguyên lý hoạt động bình lọc cát và quy trình rửa ngược cơ bản.

Sáu chế độ van đa cổng bình lọc cát

Mỗi vị trí trên tay van tạo một tuyến nước khác nhau. Bảng dưới đây mô tả nguyên lý của cấu hình sáu chế độ thông dụng.

Sơ đồ dòng chảy sáu chế độ Filter Backwash Rinse Waste Recirculate Closed của van đa cổng bình lọc cát

Một số van có thêm vị trí Winter/Winterize hoặc dùng chữ Close thay vì Closed. Số lượng nấc, cách ghi tên và đường nước phải được kiểm tra theo đúng model, không áp dụng máy móc sơ đồ của van khác.

Ba cặp chế độ dễ nhầm khi vận hành

Filter và Rinse: Nước thường đi qua lớp cát theo cùng chiều lọc. Khác biệt nằm ở đầu ra: Filter đưa nước về hồ, trong khi Rinse đưa nước ra Waste. Vì vậy, nếu để van ở Rinse quá lâu, hồ có thể mất nước dù nước vẫn đang đi qua vật liệu lọc.

Backwash và Waste: Cả hai đều đưa nước ra đường xả nhưng chỉ Backwash đảo chiều qua lớp vật liệu để rửa cặn. Waste đi trực tiếp từ máy bơm đến đường xả, không thực hiện việc rửa lớp cát. Hút cặn qua Waste không thay thế cho chu kỳ rửa ngược bình lọc.

Filter và Recirculate: Cả hai đều có thể đưa nước về hồ. Tuy nhiên, Recirculate bỏ qua vật liệu lọc nên không giữ lại cặn lơ lửng bằng quá trình lọc cát. Đây là chế độ sử dụng có mục đích, không thay thế Filter trong vận hành thông thường.

Đặc biệt, không xem Recirculate là một biện pháp cô lập thiết bị an toàn. Trước khi tháo nắp hoặc mở bình lọc, vẫn phải dừng và cô lập nguồn máy bơm, cô lập các tuyến ống cần thiết và xả hết áp theo hướng dẫn thiết bị.

Cách chuyển van đa cổng an toàn

Quy tắc quan trọng nhất là tắt máy bơm trước mỗi lần chuyển vị trí van. Không ấn và xoay tay gạt khi nước còn đang chảy qua van.

Với van tay thông dụng, có thể thực hiện theo trình tự sau:

1. Dừng máy bơm. Nếu sử dụng bơm biến tần, chờ motor dừng hẳn. Kiểm soát cả chế độ tự khởi động của hệ thống điều khiển nếu có.

2. Chờ dòng nước dừng và áp suất giảm. Quan sát đồng hồ áp và thực hiện yêu cầu an toàn riêng của hệ thống. Không tháo nắp hoặc vòng kẹp khi bình còn áp suất.

3. Kiểm tra tuyến nước sẽ sử dụng. Backwash, Rinse và Waste phải có đường xả thông; Filter và Recirculate cần đường Return phù hợp. Kiểm tra cả đường hút và mực nước hồ.

4. Ấn tay gạt đủ hành trình, xoay đến đúng nấc rồi thả tay. Mũi chỉ thị phải nằm đúng vị trí. Không để tay van dừng giữa hai chế độ và không cố bẻ nếu cơ cấu bị kẹt.

5. Khởi động và quan sát. Kiểm tra áp suất, dòng nước tại Return hoặc Waste, tiếng ồn máy bơm và tình trạng rò nước quanh các đầu nối.

Nếu áp suất tăng nhanh nhưng không có dòng nước ra tuyến dự kiến, cần tắt máy bơm để kiểm tra ngay. Không cố vận hành khi nghi ngờ đường đẩy hoặc đường xả đang bị khóa.

Riêng vị trí Closed, không khởi động máy bơm dù chỉ để thử trong thời gian ngắn. Máy bơm có thể phải làm việc với đường đẩy bị chặn, gây tăng nhiệt và rủi ro hư hỏng thiết bị.

Trình tự Filter → Backwash → Rinse → Filter

Khi bình lọc cần rửa ngược, người vận hành phải chuyển chế độ theo đúng thứ tự và dừng máy bơm trước mỗi lần xoay van.

Bước 1 — Chuyển sang Backwash

Dừng máy bơm, kiểm tra đường Waste đã mở và chuyển van từ Filter sang Backwash.

Khởi động máy bơm để nước đi ngược qua lớp vật liệu, đưa cặn tích tụ ra đường xả. Quan sát kính kiểm tra nước xả nếu có và các điều kiện vận hành được quy định cho bình.

Không sử dụng thời gian cố định hai hoặc ba phút cho mọi hệ thống. Thời điểm kết thúc rửa còn phụ thuộc vào mức độ bẩn, lưu lượng thực tế và đặc điểm lớp vật liệu lọc.

Bước 2 — Chuyển sang Rinse

Dừng máy bơm hoàn toàn rồi đưa tay van về Rinse.

Khởi động lại để nước đi qua lớp vật liệu theo chiều lọc nhưng tiếp tục xả ra Waste. Giai đoạn này giúp đưa phần cặn còn lại ra ngoài và ổn định lớp vật liệu trước khi trở lại chế độ lọc.

Thời lượng Rinse phải phù hợp với hướng dẫn của đúng model và trạng thái nước xả; không mặc định mọi bình cần chạy 30 hoặc 60 giây.

Bước 3 — Trở về Filter

Tắt máy bơm, chuyển van về Filter và kiểm tra tuyến Return đã sẵn sàng.

Sau khi khởi động lại, cần quan sát áp suất bình lọc, lưu lượng đầu trả và đường Waste. Nếu nước liên tục thoát ra Waste trong khi van đang ở Filter, đó là dấu hiệu phải kiểm tra cơ cấu làm kín hoặc vị trí tay van.

Việc xác định thời điểm cần rửa, điều kiện kết thúc và tần suất phù hợp với từng hệ thống được trình bày chi tiết trong quy trình rửa ngược bình lọc cát: khi nào cần Backwash để không lãng phí nước.

Dấu hiệu phải dừng bơm và kiểm tra van

Không phải mọi dấu hiệu bất thường đều do gioăng van hỏng. Tuy nhiên, các trường hợp dưới đây cần được kiểm tra trước khi tiếp tục vận hành:

Cần phân biệt nước còn đọng trong đường Waste sau khi dừng Backwash với nước tiếp tục chảy khi máy bơm đang hoạt động ở Filter. Hai hiện tượng này không có cùng ý nghĩa.

Nếu nghi ngờ gioăng hình sao, lò xo hoặc đĩa chia nước bị hỏng, không nên tự tháo van khi hệ thống chưa được cô lập và xả áp an toàn. Cách phân biệt nguyên nhân và phạm vi sửa chữa thuộc nội dung van đa cổng bị kẹt hoặc xì nước: bảo dưỡng và thay gioăng.

Đối chiếu gì trước khi thay van hoặc phụ tùng

Khi cần thay van, không thể kết luận hai thiết bị tương thích chỉ vì cùng ghi 1,5 inch hoặc 2 inch. Cỡ kết nối danh nghĩa không chứng minh chúng dùng chung cổ bình, vòng kẹp, nắp, gioăng hay đường nước bên trong.

Trước khi tìm linh kiện, nên chuẩn bị hãng và model bình lọc, model van nếu có, kiểu Top Mount hoặc Side Mount, kích thước và chuẩn kết nối, ảnh mặt van, ảnh các cổng Pump/Return/Waste và vị trí đang rò.

Nếu phải thay cả cụm, cần đối chiếu các cấu hình phù hợp trong nhóm van đa cổng hồ bơi. Trường hợp chỉ cần gioăng, O-ring, tay gạt hoặc chi tiết thay thế, có thể kiểm tra nhóm phụ tùng bình lọc cát hồ bơi; từng phụ tùng vẫn phải khớp với model thực tế.

Với các trường hợp thân van nứt, mặt làm kín hư hỏng, đường nước đấu sai hoặc không thể xác định chắc chắn nguyên nhân, nên kiểm tra khả năng sửa chữa trước khi đặt van mới. Khi cần tháo cụm, cô lập và kiểm tra áp suất hoặc thay các kết nối trong phòng máy, dịch vụ bảo trì và sửa chữa thiết bị hồ bơi là hướng xử lý phù hợp hơn việc tiếp tục vận hành thử khi chưa rõ nguyên nhân.

Nguồn kỹ thuật tham khảo

• Sta-Rite Industries — Basic Training Manual, Section 4: Sand Filter and Backwash Cycle; Backwash Valves.

• GEMAS — Export Catalogue 2025–2026, Manual Multiport Valves.

• Glong Electric — Product Catalogue, Multiport Valve configurations and dimensional drawings.
