Hồ Sơ Bản Vẽ Thiết Kế Hồ Bơi Gồm Những Gì? Kiến Trúc, Kết Cấu, M&E Và Phối Cảnh 3D

Một bộ phối cảnh có thể thể hiện rất rõ màu nước, đá ốp thành, bậc ngồi, thác trang trí và khoảng sân quanh hồ. Nhưng khi chuyển sang phần thô, đội thi công lại không biết đáy hồ sâu bao nhiêu, cổ ống đặt ở cao độ nào, bể cân bằng nằm ở đâu hoặc tuyến hút nào phải dẫn về máy bơm.

Đó là khác biệt giữa hình ảnh phương án và hồ sơ bản vẽ thiết kế hồ bơi đủ để triển khai công trình. Nếu thiếu dữ liệu kỹ thuật, đội kết cấu, đường ống, điện và hoàn thiện sẽ phải tự diễn giải theo kinh nghiệm riêng; sai lệch thường chỉ lộ ra khi bê tông, đường ống hoặc sàn quanh hồ đã khó sửa.

Một bộ hồ sơ phục vụ vòng đời công trình thường có thể được chia thành bốn lớp tài liệu: phương án và phối cảnh 3D; hồ sơ thiết kế phục vụ triển khai; Shop Drawing theo vật tư và thiết bị thực tế; bản vẽ hoàn công ghi lại cấu hình đã thi công.

Tên gọi cụ thể có thể thay đổi theo loại dự án, bước thiết kế và hợp đồng. Trong bài này, “hồ sơ thiết kế” được dùng theo nghĩa bộ tài liệu kỹ thuật phục vụ phối hợp và triển khai; thành phần bàn giao và tên gọi pháp lý phải theo yêu cầu áp dụng của từng công trình.

Điều quan trọng là các bộ môn phải dùng cùng hình học, tọa độ, cao độ và cơ sở thiết kế.

Nếu cần xem rộng hơn toàn bộ chuỗi từ khảo sát, kết cấu, chống thấm, đường ống đến chạy thử và nghiệm thu, có thể tham khảo bài thiết kế và thi công hồ bơi chuẩn kỹ thuật.

Bốn Loại Tài Liệu Thường Bị Gọi Chung Là Hồ Sơ Thiết Kế Hồ Bơi

Trong thực tế, một file PDF có mặt bằng và vài hình 3D đôi khi cũng được gọi chung là “hồ sơ thiết kế”. Cách gọi này dễ gây nhầm vì mỗi loại tài liệu giải quyết một giai đoạn khác nhau.

Phối cảnh 3D cho biết hồ sẽ trông như thế nào

Phối cảnh giúp chủ đầu tư đánh giá tỷ lệ, màu sắc, bậc ngồi, sàn quanh hồ và cảm giác không gian. Đây là công cụ hữu ích để duyệt phương án kiến trúc trước khi các bộ môn đi sâu vào chi tiết.

Nhưng một hình render thường không cho biết chiều dày kết cấu, cao độ đáy, lỗ xuyên, đường kính ống, tuyến điện hoặc khoảng tháo thiết bị trong phòng máy. Hình có thể thể hiện ba đèn trên thành hồ nhưng không chỉ ra hốc đèn nằm ở cao độ nào, có giao với bậc hay không và ống luồn dây dẫn về đâu.

Vì vậy, phối cảnh render không tự nó thay thế bản vẽ dùng để định vị lỗ chờ, đặt thiết bị âm hoặc thi công kết cấu.

Nếu công trình vẫn ở giai đoạn lựa chọn hình dáng, loại hồ và phương án theo vị trí sử dụng, có thể đối chiếu thêm mẫu thiết kế hồ bơi theo không gian và công năng.

Hồ sơ thiết kế quy định công trình cần được xây như thế nào

Hồ sơ thiết kế chuyển ý tưởng thành kích thước, cao độ, cấu tạo và yêu cầu kỹ thuật.

Nếu phương án có một bậc ngồi, bản vẽ phải làm rõ kích thước và cao độ hoàn thiện của bậc, quan hệ với kết cấu, đèn và đầu trả nước. Nếu hồ dùng mương tràn, mặt bằng và mặt cắt phải thống nhất mép tràn, mương thu, bể cân bằng và các tuyến liên quan.

Ở giai đoạn chưa chốt model, hồ sơ không nhất thiết phải khóa một hãng thiết bị. Có thể xác định trước các yêu cầu như lưu lượng, cột áp, diện tích lọc, nguồn điện, kết nối và không gian lắp đặt để Shop Drawing cập nhật model thực tế sau.

Shop Drawing cho biết vật tư đã chọn sẽ được lắp ra sao

Bản thiết kế có thể yêu cầu một bình lọc đáp ứng lưu lượng và diện tích lọc nhất định. Khi model cụ thể được duyệt, đường kính thân, chiều cao, hướng van, đầu nối và khoảng mở bảo trì mới trở thành dữ liệu thực tế cần đưa vào bản triển khai.

Shop Drawing phải đặt các kích thước đó vào đúng không gian thi công. Một bình lọc đặt vừa trên mặt bằng nhưng không mở được nắp, một máy bơm không thể tháo động cơ hoặc một van không còn chỗ thao tác đều cho thấy bản triển khai chưa kiểm tra đủ điều kiện lắp đặt và bảo trì.

Nếu model thay đổi, Shop Drawing cũng phải cập nhật kích thước, hướng kết nối, rắc co hoặc mặt bích, khoảng tháo và các tuyến bị ảnh hưởng. Chỉ thay ký hiệu thiết bị bằng tên model mà không cập nhật các dữ liệu này chưa đủ.

Với phòng máy chật, cần kiểm tra cả mặt bằng và mặt cắt. Một thay đổi nhỏ về hướng van hoặc chiều cao thiết bị có thể buộc cụm ống bên cạnh phải dịch chuyển.

Bản vẽ hoàn công ghi lại hệ thống đã được thi công ở đâu

Trong quá trình xây dựng, tuyến ống có thể phải dịch để tránh dầm, móng hoặc hạ tầng khác. Van, hộp nối hoặc thiết bị cũng có thể thay vị trí sau khi phối hợp thực tế.

Những thay đổi này nên được ghi nhận trong quá trình thi công, đặc biệt trước khi đường ống ngầm bị lấp, sàn được đổ hoặc trần được đóng kín. Nếu chỉ chờ đến cuối dự án để nhớ lại vị trí các tuyến, bản hoàn công rất dễ trở thành bản thiết kế cũ được sửa lại theo trí nhớ.

Bản vẽ hoàn công cần được phân biệt với hồ sơ thử nghiệm và bàn giao. Biên bản thử áp, kết quả chạy thử, catalogue thiết bị, bảo hành và hướng dẫn vận hành có thể đi cùng bộ hồ sơ cuối dự án nhưng không thay thế việc cập nhật vị trí và cấu hình thực tế trên bản vẽ.

Một Bộ Hồ Sơ Thiết Kế Hồ Bơi Cần Có Những Bản Vẽ Nào?

Một bộ hồ sơ thiết kế hồ bơi thường cần bao quát mặt bằng và mặt cắt kiến trúc, kết cấu, chống thấm, thiết bị âm thành, hệ thống đường ống M&E, bố trí phòng máy, điện – điều khiển và danh mục thiết bị. Số lượng bản vẽ cụ thể phụ thuộc quy mô, phạm vi hợp đồng và mức độ phức tạp của từng công trình.

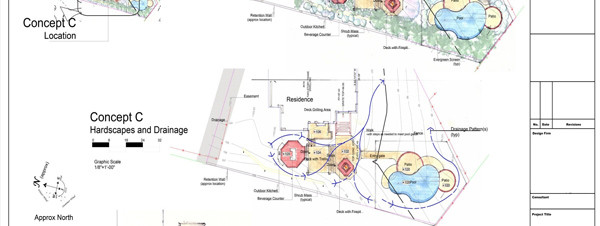

Mặt bằng tổng thể và định vị công trình

Trước khi đi vào lòng hồ, bản vẽ cần cho biết hồ nằm ở đâu trong tổng thể công trình: trục hoặc tọa độ định vị, khoảng cách tới nhà và kết cấu hiện hữu, cao độ sân, vị trí phòng máy, bể cân bằng, tuyến cấp điện, cấp nước, thoát và đường đưa thiết bị vào.

Vị trí phòng máy cho thấy vì sao kiến trúc và M&E phải được phối hợp sớm. Đặt xa có thể làm đường ống dài và tăng tổn thất áp suất; đặt quá gần khu nghỉ ngơi lại có thể phát sinh tiếng ồn hoặc thiếu không gian thông gió và bảo trì.

Bản tổng thể phải giúp nhận ra sự đánh đổi này trước khi vị trí xây dựng bị khóa.

Mặt bằng và mặt cắt kiến trúc

Mặt bằng kiến trúc cần thể hiện kích thước lòng hồ, bậc, ghế, thang, khu sục, mương tràn hoặc Skimmer và phạm vi sàn quanh hồ.

Kích thước kết cấu và kích thước hoàn thiện không nên bị hiểu là một. Các lớp xử lý bề mặt, chống thấm và vật liệu ốp có thể làm thay đổi kích thước sử dụng thực tế nếu hồ sơ không phân biệt rõ các mốc đo.

Mặt cắt bổ sung những gì mặt bằng không thể hiện: vùng nông – sâu, đáy dốc, bậc, mực nước vận hành, mép tràn, sàn quanh hồ, bể cân bằng và các tuyến xuyên thành hoặc đáy. Với hồ nhiều mức sâu, một mặt cắt đi qua vùng đáy phẳng có thể chưa đủ để mô tả toàn bộ hình học.

Bản Vẽ Kết Cấu Và Bố Trí Cốt Thép Hồ Bơi Cần Thể Hiện Gì?

Bản vẽ kết cấu hồ bơi phải bắt đầu từ đúng hình học đã được kiến trúc chốt. Đáy, thành, bậc, mương tràn, hố kỹ thuật và các vùng thay đổi hình dạng không thể được triển khai như những chi tiết tách rời khỏi mặt bằng và mặt cắt kiến trúc.

Hồ sơ kết cấu cần thể hiện cấu tạo chịu lực và bố trí cốt thép theo thiết kế của kỹ sư kết cấu, bao gồm các vùng đáy, thành, bậc, vị trí giao nhau, lỗ mở, chi tiết liên kết và các khu vực cần tăng cường nếu thiết kế yêu cầu. Ký hiệu thép trên mặt bằng, mặt cắt và chi tiết phải thống nhất để đội thi công không phải tự suy vị trí, phương hoặc lớp thép.

Điểm dễ xung đột nhất là các hạng mục M&E xuyên qua kết cấu. Hộp thu đáy, Skimmer, đầu trả, đèn âm, cổ ống và ống chờ cần được chuyển sang bản kết cấu trước khi chốt cốt thép và cốp pha. Nếu chỉ phát hiện sau khi đổ bê tông, việc khoan cắt bổ sung có thể ảnh hưởng đến kết cấu và khả năng chống thấm.

Bài này không dùng kích thước hồ để suy ra đường kính thép, bước thép hay chiều dày kết cấu. Các thông số đó phụ thuộc điều kiện nền, tải trọng, dạng công trình, mô hình kết cấu và tính toán của người thiết kế.

Khi cần đi sâu hơn về nền móng, bản đáy, thành hồ, cốt thép, mạch thi công và các trạng thái chịu tải, xem kết cấu và xây dựng hồ bơi: bê tông, nền móng và hồ đặc biệt.

Chi Tiết Chống Thấm Và Lỗ Xuyên Cần Được Thể Hiện Trước Khi Hoàn Thiện

Một bản ghi đơn giản “chống thấm toàn bộ hồ” chưa đủ để đội thi công hiểu các vùng giao nhau phải được xử lý ở đâu.

Hồ sơ cần nhận diện các vị trí nhạy cảm như góc đáy – thành, mạch thi công, khe, cổ xuyên, hộp thu đáy, thiết bị âm thành và vùng tiếp giáp giữa các vật liệu.

Phương án cụ thể phụ thuộc hệ chống thấm và điều kiện công trình. Bài hồ sơ chỉ cần bảo đảm các vị trí đó có chi tiết, mốc kiểm tra và trách nhiệm thực hiện rõ ràng; không thay thế bài thiết kế giải pháp chống thấm.

Việc kiểm tra kín nước cũng cần được đặt đúng giai đoạn trước khi các lớp hoàn thiện che khuất những vị trí cần quan sát. Nếu cần đi sâu từ xử lý cổ ống, mạch thi công và test kín nước đến Mosaic, lớp phủ và sàn quanh hồ, xem chống thấm và hoàn thiện hồ bơi.

Bản Vẽ Thiết Bị Âm Thành Phải Khớp Với Kiến Trúc, Kết Cấu Và Đường Ống

Skimmer, hộp thu đáy, đầu trả, đầu hút vệ sinh, đèn âm và các thiết bị chờ không chỉ là biểu tượng đặt lên mặt bằng. Mỗi điểm đều có cao độ, hướng kết nối và khoảng không cần thiết phía sau thành hồ.

Một đầu trả có thể đúng vị trí trên mặt bằng nhưng lại nằm sau bậc hoặc bị kết cấu che mất đường nối. Đèn có thể cân đối trên phối cảnh nhưng trùng khu ngồi hoặc không còn đường đưa ống dây về hộp nối.

Vì vậy, trước khi đổ bê tông cần kiểm tra ít nhất ba lớp thông tin của từng thiết bị âm: tọa độ trên mặt bằng, cao độ trên mặt cắt và kết nối trên bản vẽ M&E.

Bản Vẽ M&E Hồ Bơi Cần Cho Thấy Đường Đi Của Nước

Sơ đồ nguyên lý giúp người đọc hiểu nước đi từ hồ tới phòng máy và quay trở lại theo thứ tự nào. Nó nên phân biệt các nhánh hút, trả, tràn, xả, rửa lọc và các thiết bị nối tiếp trong hệ thống.

Tuy nhiên, sơ đồ nguyên lý không cho biết tuyến ống đi ở đâu trong công trình. Vì vậy cần có mặt bằng hoặc mặt cắt đường ống để thể hiện vị trí tuyến, cao độ cần thiết, mã ống, điểm chuyển hướng, van và các vị trí phải phối hợp với kết cấu.

Hai tài liệu phải dùng cùng một hệ ký hiệu. Nếu trên sơ đồ có một nhánh hút riêng nhưng mặt bằng lại gộp vào tuyến khác, công trường có thể đấu sai dù từng bản vẽ nhìn riêng đều có vẻ hợp lý.

Khi hồ sơ đã khóa được sơ đồ, mã tuyến và vị trí thiết bị, bước tiếp theo là chuyển các dữ liệu đó ra công trường: tổ chức tuyến ống, cố định Skimmer và thiết bị âm thành, xử lý giao cắt và thử kín trước khi che lấp. Phần triển khai này được trình bày tại thi công đường ống và thiết bị âm thành hồ bơi.

Phần tính lưu lượng, cột áp, đường kính và tổn thất thủy lực không nên được suy chỉ từ hình vẽ. Hồ sơ phải dựa trên cơ sở thiết kế tương ứng; bài này chỉ kiểm tra liệu dữ liệu đó có được chuyển đúng sang bản vẽ hay không.

Khi hồ sơ đã khóa được sơ đồ, mã tuyến và vị trí thiết bị, bước tiếp theo là tổ chức tuyến ống, cố định thiết bị âm thành, xử lý giao cắt và thử kín trước khi che lấp.

Bố Trí Phòng Máy Phải Kiểm Tra Cả Lắp Đặt Và Bảo Trì

Phòng máy không đạt yêu cầu chỉ vì mọi thiết bị đều “đặt vừa”.

Mặt bằng cần cho thấy máy bơm, bình lọc, van, tủ điện và các thiết bị xử lý hoặc nhiệt khi có. Mặt cắt cần kiểm tra thêm chiều cao thiết bị, khoảng mở nắp, đường ống trên cao, không gian thao tác và hướng vận chuyển khi cần thay thiết bị.

Bố trí cũng phải xét thoát nước, thông gió và điều kiện môi trường của từng thiết bị. Với Heat Pump hoặc thiết bị có quạt, khoảng hút và xả gió phải theo yêu cầu của model thực tế, không chỉ theo hình khối tượng trưng trên bản vẽ.

Một phòng máy gọn nhưng buộc phải cắt đường ống mới thay được motor hoặc bình lọc chưa phải là bố trí tốt.

Bản Vẽ Điện Và Điều Khiển Cần Đi Cùng Bản M&E

Hệ hồ bơi có thể bao gồm máy bơm, đèn, Heat Pump, điện phân muối, UV/Ozone, bơm định lượng, cảm biến và bộ điều khiển. Nếu phần điện chỉ được xử lý sau khi thiết bị đã lắp, tủ điện có thể thiếu tải, thiếu mạch điều khiển hoặc không còn tuyến cáp phù hợp.

Hồ sơ cần cho thấy nguồn cấp, tải thiết bị, tủ hoặc điểm điều khiển, cáp và tín hiệu cần thiết, logic liên động và các biện pháp bảo vệ áp dụng cho dự án.

Khi phù hợp với hồ sơ điện và yêu cầu công trình, cần kiểm tra cả CB/RCD hoặc giải pháp bảo vệ chống dòng rò tương ứng, tiếp địa, liên kết đẳng thế và khả năng cô lập nguồn khi bảo trì.

Việc tính chọn dây dẫn, thiết bị bảo vệ và giải pháp an toàn điện phải do người có chuyên môn thực hiện theo hồ sơ và yêu cầu áp dụng của dự án. Không nên lấy một cấu hình điện cố định để dùng cho mọi hồ bơi.

Khi chuyển từ hồ sơ sang lắp đặt thực tế, phòng máy còn phải phối hợp bệ thiết bị, khoảng tháo bảo trì, thoát sàn, tủ điện, tiếp địa và các liên động vận hành. Các yêu cầu này được mở rộng trong lắp đặt thiết bị hoàn thiện, phòng máy và hệ thống điện hồ bơi.

Danh Mục Thiết Bị Và Phạm Vi Cung Cấp Phải Khớp Với Bản Vẽ

Một sơ đồ có ký hiệu P-01, F-01 hoặc HP-01 nhưng danh mục thiết bị lại dùng tên khác sẽ gây khó khi bóc khối lượng và triển khai Shop Drawing.

Danh mục cần cho phép truy từ ký hiệu trên bản vẽ sang đúng thiết bị hoặc yêu cầu kỹ thuật. Khi model chưa chốt, có thể dùng thông số thiết kế cần thiết; khi model đã được phê duyệt, Shop Drawing và danh mục phải được cập nhật đồng bộ.

Ranh giới cung cấp cũng cần rõ. Cổ xuyên, bệ máy, đường xả, cáp điều khiển, giá đỡ, vật tư chuyển đổi hoặc thử áp là những hạng mục nhỏ nhưng dễ bị bỏ sót nếu hợp đồng chỉ ghi chung “hệ thống hồ bơi”.

Phối Hợp Bản Vẽ Quan Trọng Hơn Số Lượng Sheet

Một bộ hồ sơ có đủ kiến trúc, kết cấu và M&E vẫn có thể khó thi công nếu từng bộ môn đang sử dụng dữ liệu khác nhau.

Về tọa độ, hộp thu đáy, đèn, lỗ xuyên và thiết bị âm phải xuất hiện đúng vị trí trên các bản liên quan.

Về cao độ, mực nước, cốt bê tông, cốt hoàn thiện, bậc, mép tràn và bể cân bằng phải sử dụng chung mốc tham chiếu.

Về không gian, kiểm tra xung đột không chỉ trên mặt bằng. Đường ống có thể không đè lên dầm khi nhìn từ trên xuống nhưng lại không đủ chiều cao để lắp van; tủ điện có thể không va thiết bị nhưng lại nằm tại vị trí bất lợi so với đường nước hoặc khu hóa chất.

Cuối cùng là trình tự thi công. Thiết bị âm và lỗ chờ phải được phối hợp trước khi đóng kín cốp pha; tuyến ống ngầm cần được kiểm tra trước khi lấp; phần chống thấm phải được nghiệm thu trước khi bị hoàn thiện che phủ; đường đưa thiết bị vào phòng máy phải được giữ cho tới khi thiết bị lớn đã được đưa vào.

Hồ Sơ Nào Cần Có Ở Từng Giai Đoạn?

Thành phần chính xác phải được quy định trong hợp đồng và phạm vi thiết kế. Cụm từ “cung cấp bản vẽ hồ bơi” nếu không có danh mục bàn giao rất dễ khiến chủ đầu tư và đơn vị thiết kế hiểu khác nhau về mức độ chi tiết.

Những Thiếu Sót Thường Gặp Trong Hồ Sơ Bản Vẽ Hồ Bơi

Checklist Trước Khi Phát Hành Hồ Sơ Thi Công

Trước khi phát hành hồ sơ thi công hồ bơi, nên kiểm tra:

1. Kiến trúc và kết cấu có sử dụng cùng hình học hay không.
2. Mực nước, đáy, bậc và mép tràn có thống nhất cao độ hay không.
3. Lỗ xuyên và thiết bị âm đã được chuyển sang bản kết cấu chưa.
4. Các vùng chống thấm nhạy cảm đã có chi tiết xử lý chưa.
5. Sơ đồ nguyên lý và mặt bằng đường ống có sử dụng cùng mã tuyến không.
6. Phòng máy có đủ không gian lắp đặt, thao tác và bảo trì không.
7. Hệ điện đã thể hiện nguồn, bảo vệ, tiếp địa và các liên động cần thiết chưa.
8. Danh mục thiết bị có thống nhất với ký hiệu trên bản vẽ không.
9. Các hạng mục sắp bị che kín đã có yêu cầu ghi nhận hoàn công và ảnh hiện trường chưa.

Câu Hỏi Thường Gặp

Phối cảnh 3D hồ bơi có dùng để thi công được không?

Không nên dùng riêng phối cảnh để thi công. Nó chủ yếu thể hiện hình thức và cảnh quan; công trường còn cần mặt bằng, mặt cắt, kết cấu, thiết bị âm, đường ống, phòng máy, điện và các chi tiết liên quan.

Hồ bơi gia đình nhỏ có cần hồ sơ đầy đủ không?

Mức độ chi tiết có thể ít hơn một công trình khách sạn hoặc thương mại, nhưng các bản cốt lõi vẫn cần được xác định. Hồ nhỏ vẫn có kết cấu giữ nước, đường ống bị che khuất, thiết bị điện và các vị trí cần chống thấm.

Bản vẽ M&E hồ bơi gồm những gì?

Bản vẽ M&E hồ bơi thường bao gồm thiết bị thu – trả nước, sơ đồ nguyên lý hệ lọc, mặt bằng hoặc mặt cắt đường ống, bố trí phòng máy, điện, cảm biến và logic điều khiển liên quan. Thành phần cụ thể phụ thuộc phạm vi từng dự án.

Shop Drawing khác hồ sơ thiết kế như thế nào?

Hồ sơ thiết kế quy định yêu cầu, nguyên lý và thông số cần đạt. Shop Drawing chuyển các yêu cầu đó thành cách lắp đặt cụ thể theo model, vật tư và hiện trạng đã chốt.

Ai lập Shop Drawing hồ bơi?

Trách nhiệm phụ thuộc hợp đồng và mô hình dự án. Đơn vị triển khai hoặc nhà thầu có thể lập Shop Drawing từ hồ sơ thiết kế và vật tư được duyệt, sau đó tài liệu được kiểm tra/phê duyệt theo quy trình của công trình.

Khi nào cần lập bản vẽ hoàn công?

Thông tin hoàn công nên được ghi nhận trong suốt quá trình thi công, đặc biệt trước khi đường ống và hạng mục ngầm bị che kín. Bộ hoàn công hoàn chỉnh được tổng hợp khi bàn giao theo yêu cầu của dự án.

Bảng khối lượng có phải luôn là một phần của hồ sơ thiết kế không?

Không nhất thiết. Việc có BOQ hay không phụ thuộc phạm vi hợp đồng. Nếu hồ sơ được dùng để dự toán, mời thầu hoặc so sánh báo giá, bảng khối lượng cần thống nhất với bản vẽ và danh mục thiết bị.

Bộ Hồ Sơ Tốt Phải Giúp Công Trường Thi Công Mà Không Cần Phỏng Đoán

Phối cảnh giúp nhìn thấy hồ sẽ trông như thế nào. Hồ sơ kỹ thuật phải đi xa hơn: đội kết cấu biết lỗ chờ ở đâu, đội M&E biết tuyến nào đi về thiết bị nào, đội điện biết tải và logic điều khiển, còn người vận hành sau này biết van và đường ống thực tế nằm ở đâu.

Vì vậy, chất lượng hồ sơ không được đo bằng số trang. Trước khi phát hành thi công, cần kiểm tra ba việc quan trọng hơn:

Các bản có cùng hình học và cao độ không? Các bộ môn có xung đột không? Người thi công có phải tự đoán một thông tin thiết yếu nào hay không?

Nếu công trình cần chuyển từ bước kiểm tra hồ sơ sang khảo sát, triển khai M&E, Shop Drawing hoặc thi công thực tế, có thể tham khảo dịch vụ thiết kế & thi công hồ bơi và gửi bản vẽ hiện có để xác định phạm vi cần bổ sung.
