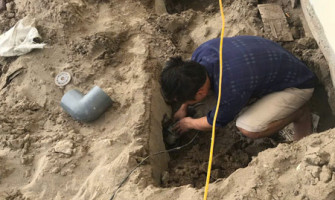

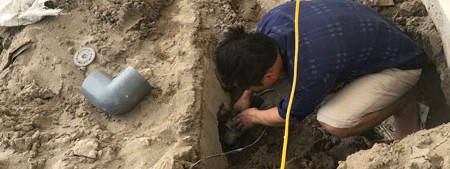

Thi Công Đường Ống Và Thiết Bị Âm Thành Hồ Bơi

Ở giai đoạn phần thô, hệ thống đường ống hồ bơi nhìn khá đơn giản: các tuyến uPVC, một số đầu chờ, Skimmer, hộp thu đáy và đầu trả. Nhưng sau khi bê tông đã đổ, chống thấm hoàn thành, Mosaic được ốp và sàn Deck đóng lại, đây lại là những hạng mục khó tiếp cận nhất nếu cần sửa chữa.

Một mối nối bị kéo lệch trục có thể chưa rò ngay. Một Skimmer sai cao độ có thể chỉ lộ vấn đề khi hồ bắt đầu giữ mực nước. Một đường hút đi vòng quá nhiều vẫn có thể vận hành, nhưng lưu lượng thực tế sau khi ghép thêm van, bình lọc và thiết bị khác có thể khác đáng kể so với phương án ban đầu.

Vì vậy, thi công đường ống hồ bơi không chỉ là nối các thiết bị về phòng máy. Công việc phải giữ được đúng vị trí, cao độ, tuyến ống và điều kiện thủy lực mà hồ sơ thiết kế đã đặt ra, đồng thời cho phép kiểm tra trước khi hệ thống bị che khuất.

Nếu thiết kế thủy lực trả lời câu hỏi cần bao nhiêu lưu lượng, dùng đường kính nào và tổn thất bao nhiêu, thì công trường phải trả lời câu hỏi khác: làm thế nào để hệ thống thực tế không làm sai những điều kiện đã được thiết kế.

Trong toàn bộ chuỗi xây dựng, đường ống và thiết bị âm chỉ là một giai đoạn; trình tự từ kết cấu, chống thấm, M&E đến lắp đặt và nghiệm thu được tổng hợp trong quy trình thiết kế và thi công hồ bơi chuẩn kỹ thuật.

Trước Khi Đi Ống Phải Khóa Bản Vẽ, Cao Độ Và Điểm Xuyên

Sai lầm dễ gặp ở công trình nhỏ là bắt đầu đặt ống khi mới có vị trí tương đối của hồ và phòng máy, sau đó tận dụng những khoảng trống còn lại trong kết cấu. Hệ quả thường là đường hút dài bất thường, nhiều co không cần thiết hoặc đầu chờ phải bẻ hướng gấp ngay sát thiết bị.

Trước khi triển khai, tối thiểu phải xác định được mặt bằng thiết bị âm, cao độ nước, cao độ bề mặt hoàn thiện, vị trí phòng máy, bể cân bằng nếu có và hướng chính của các tuyến hút, trả, tràn và xả.

Mốc cần dùng là bề mặt hoàn thiện cuối cùng, không chỉ là mặt bê tông thô. Skimmer được cố định chắc nhưng lấy sai mốc vẫn là Skimmer lắp sai. Tương tự, đầu trả hoặc hộp thu đáy nếu không tính trước lớp chống thấm, vữa và vật liệu ốp có thể bị thụt sâu hoặc nhô khỏi mặt hoàn thiện.

Bản vẽ kết cấu và bản vẽ M&E phải được kiểm tra cùng nhau. Khi vị trí thiết bị hoặc cổ xuyên xung đột với cốt thép, dầm hay vùng chịu lực, đội thi công không nên tự cắt thép hoặc dịch thiết bị rồi xử lý tuyến ống theo sau. Thay đổi phải được kiểm tra lại trên hồ sơ trước khi phần thô bị khóa.

Tổ Chức Tuyến Ống Ngầm Để Dễ Kiểm Tra Và Bảo Trì

Một hệ thống đường ống tốt nên cho phép người đứng tại công trường hiểu được nước đi theo nhánh nào, thay vì đợi đến lúc lắp van mới bắt đầu dò từng đầu ống.

Với hồ Skimmer, các tuyến hút từ thu nước mặt và hộp thu đáy đi về hệ tuần hoàn, sau đó nước được đưa trở lại hồ qua các đầu trả. Với hồ mương tràn, nước mặt đi qua mép tràn, mương thu và bể cân bằng trước khi vào vòng tuần hoàn.

Từ sơ đồ nguyên lý đó mới triển khai tuyến thực tế.

Đường ngắn thường có lợi cho thủy lực nhưng không có nghĩa phải chọn lối ngắn nhất bằng mọi giá. Tuyến còn phải tránh xung đột kết cấu, có chỗ cố định, không bị ép cong và không tạo một cụm fitting quá dày tại vị trí khó tiếp cận.

Mỗi lần đổi hướng hoặc bổ sung fitting đều tạo thêm mối nối và thêm trở lực. Vì vậy, nếu phải dùng liên tiếp nhiều co chỉ để sửa một tuyến đã đi sai, nên xem lại tuyến thay vì tiếp tục “chữa” bằng phụ kiện.

Đặc biệt, đội thi công không được tự giảm đường kính hoặc đổi hệ kích thước chỉ vì fitting nhỏ hơn dễ mua hoặc dễ bố trí hơn. Khi thay đổi chiều dài, đường kính hoặc số lượng fitting đáng kể, ảnh hưởng thủy lực phải được kiểm tra lại.

Phần tính lưu lượng, vận tốc, cột áp và đường kính thuộc chuyên môn Lọc & Thủy lực, bài này chỉ kiểm soát việc phương án đó có được chuyển đúng ra công trường hay không.

Khi cần xác định lại lưu lượng, đường kính ống, tổn thất áp suất hoặc điểm làm việc của máy bơm, cần quay về bước tính toán hệ thống lọc hồ bơi thay vì điều chỉnh kích thước ống theo điều kiện thi công.

Các tuyến cũng cần được nhận diện từ lúc còn hở. Mã tuyến trên công trường, nhãn tại phòng máy và bản vẽ hoàn công nên dùng cùng một cách gọi. Ảnh chụp trước lấp đất cần có mốc kiến trúc đủ rõ để về sau có thể xác định tương đối vị trí nhánh, điểm đổi hướng và cổ xuyên.

Thiết Bị Âm Thành Phải Đúng Vị Trí, Đúng Cao Độ Và Được Cố Định Độc Lập

Skimmer, hộp thu đáy, đầu trả, đầu hút vệ sinh và các đầu chờ xuyên thành đều có một điểm chung: sau khi bê tông và lớp hoàn thiện đóng lại, việc chỉnh sửa trở nên rất khó.

Vì vậy, việc lắp thiết bị không kết thúc khi đã nối được ống. Trước khi đổ bê tông cần kiểm tra vị trí, cao độ, hướng kết nối, mặt phẳng thiết bị và khả năng giữ ổn định trong suốt quá trình thi công.

Skimmer Và Mép Tràn

Skimmer nằm ngay vùng mặt nước nên sai cao độ biểu hiện rất rõ khi hồ vận hành. Nếu miệng thu quá cao hoặc quá thấp, mực nước thực tế có thể không còn khớp với thiết kế và kiến trúc thành hồ.

Thiết bị phải được giữ chắc trước khi đổ bê tông. Đường ống phía sau không nên đóng vai trò làm giá đỡ cho Skimmer; tuyến cần được đỡ riêng để trọng lượng hoặc ứng suất của ống không kéo lệch thân thiết bị.

Với hồ mương tràn, yêu cầu cao độ còn nhạy hơn. Một đoạn mép tràn thấp có thể nhận nước nhiều hơn phần còn lại. Tăng máy bơm không sửa được một mép tràn bị lệch cốt, vì vậy cao độ phải được kiểm soát từ phần thô đến bề mặt hoàn thiện cuối cùng.

Hộp Thu Đáy

Hộp thu đáy nằm dưới các lớp khó tiếp cận nhất của hồ. Trước khi đổ bản đáy cần kiểm tra đồng thời vị trí, cao độ, hướng cổ nối và độ ổn định của thân thiết bị.

Miệng thiết bị phải được bảo vệ để vữa, bê tông hoặc rác xây dựng không lọt vào trong. Tuyến ống phía sau cũng cần được cố định độc lập, tránh treo một đoạn ống dài bằng chính thân nhựa của hộp thu.

Cấu hình điểm hút chìm, nắp bảo vệ và cách đấu nối liên quan trực tiếp đến an toàn vận hành. Vì vậy, không tự thay đổi cấu hình đã được thiết kế chỉ để thuận tiện thi công.

Đầu Trả Và Các Cổ Xuyên Thành

Đầu trả được đặt từ phần thô nhưng chỉ hoàn thiện mặt ngoài ở giai đoạn sau. Đầu chờ phải được căn theo mặt hoàn thiện cuối cùng để không quá sâu, nhô quá nhiều hoặc bị lệch góc.

Số lượng, vị trí và hướng tạo dòng của đầu trả là bài toán thiết kế tuần hoàn. Đội thi công không nên dịch đầu trả chỉ để tạo bố cục đối xứng đẹp hơn trên thành hồ.

Khi cần chốt kích thước thực của Skimmer, hộp thu đáy, đầu trả hoặc ống xuyên thành trước khi khóa cốp pha, có thể đối chiếu nhóm phụ kiện hồ bơi âm bê tông. Model cuối cùng vẫn phải phù hợp hồ sơ thiết kế và cấu hình thủy lực của công trình.

Mương Tràn Và Bể Cân Bằng Cần Nhận Diện Từng Tuyến Riêng

Khu vực bể cân bằng thường có nhiều đường hơn một tuyến vào và một tuyến ra. Tùy cấu hình, hệ còn có cấp bù, tràn, xả, hút về bơm và các nhánh phục vụ kiểm soát mực nước.

Không nên đưa toàn bộ về phòng máy rồi gọi chung là “ống bể cân bằng”. Mỗi tuyến cần được nhận diện rõ từ công trường đến bản vẽ hoàn công.

Đường từ mương về bể cũng phải được triển khai để nước thoát thuận lợi và còn khả năng vệ sinh. Tuy nhiên, kích thước bể, lưu lượng trọng lực và sizing đường tràn không nên lấy từ một hồ khác rồi áp dụng lại; đây là phần thiết kế thủy lực riêng.

Mối Nối uPVC Và Giá Đỡ Không Được Làm Việc Trong Trạng Thái Bị Ép

Một mối dán nhìn kín bên ngoài chưa đủ để kết luận tuyến ống được thi công tốt. Nếu hai đoạn ống đang bị kéo hoặc bẻ để ép vào fitting, ứng suất vẫn tồn tại sau khi keo đóng rắn và tiếp tục truyền vào mối nối.

Trước khi dán, đầu ống và fitting nên gặp nhau ở trạng thái tự nhiên. Nếu phải dùng lực đáng kể để đưa hai đầu về đúng tâm, cần chỉnh lại tuyến thay vì dùng mối dán để giữ sai lệch.

Việc chuẩn bị bề mặt, loại keo, chiều sâu lắp và thời gian đóng rắn phải theo đúng hệ ống cùng hướng dẫn của nhà sản xuất. Không dùng một thời gian chờ duy nhất cho mọi loại keo và mọi điều kiện công trường.

Phần thao tác từ làm sạch bề mặt, bôi keo đến lắp và giữ ổn định mối nối được tách riêng trong kỹ thuật dán ống PVC hồ bơi để tránh kéo phần hướng dẫn thi công chi tiết vào bài tổng quan này.

Ống cũng cần được kê, đỡ và giữ ổn định trước khi chịu tác động của bê tông, cốp pha hoặc đất lấp. Các điểm đổi hướng, vị trí sát thiết bị, cổ xuyên và cụm fitting cần được kiểm tra kỹ hơn vì đây là nơi lực dịch chuyển dễ tập trung.

Đầu chờ chưa kết nối phải được bịt bảo vệ. Vữa hoặc đất lọt vào một đường hút dài có thể tạo tình trạng lưu lượng yếu mà sau khi hoàn thiện rất khó xác định.

Van Và Bypass Phải Phục Vụ Được Một Tình Huống Bảo Trì Cụ Thể

Một hệ thống có thể vận hành tốt lúc mới bàn giao nhưng trở nên khó bảo trì nếu không thể cô lập từng nhánh hoặc từng thiết bị.

Nếu cần xác định vị trí van khóa, van xả cạn và điểm cô lập để bảo trì từng nhánh mà không phải xả toàn bộ hệ thống, xem cách bố trí van khóa, van xả cạn và điểm bảo trì trong hệ thống ống hồ bơi.

Khi Heat Pump, bộ trao đổi nhiệt, điện phân muối hoặc thiết bị xử lý cần tháo ra, phải biết có thể khóa riêng thiết bị đó hay phải xả phần lớn hệ thống.

Đó là lý do van và Bypass nên được nghĩ đến khi tổ chức tuyến ống, không phải chờ tới lúc mang thiết bị vào phòng máy.

Bypass cũng có tác động thủy lực. Khi điều chỉnh van, dòng nước được chia giữa nhánh qua thiết bị và nhánh đi tắt. Vì vậy, không nên coi cụm ba van chỉ là một hình lắp đặt cố định; trạng thái van phải phù hợp yêu cầu lưu lượng của thiết bị.

Bài này chỉ cần khóa nguyên tắc, vị trí đầu chờ và khả năng cô lập. Thiết kế chi tiết cụm Bypass, bố trí thiết bị và khoảng thao tác thuộc giai đoạn phòng máy.

Ống Chờ Đèn Và Cổ Xuyên Thành Phải Được Kiểm Tra Trước Khi Hoàn Thiện

Đèn có thể thay, dây có thể thay, nhưng một conduit đã chôn trong bê tông gần như không thể sửa tuyến mà không can thiệp phần thô.

Vì vậy, ống chờ đèn phải được nhìn dưới góc độ bảo trì dài hạn. Tuyến quá nhiều góc gấp hoặc bị bóp tại điểm đổi hướng có thể luồn được dây ở lần đầu nhưng rất khó rút dây khi cần thay sau này. Đầu chờ phải được bảo vệ để vữa và nước bẩn không lọt vào.

Ở giai đoạn đường ống âm, mục tiêu chỉ là tạo được tuyến chờ đúng vị trí và còn khả năng sử dụng. Nguồn điện, biến áp, bảo vệ chống rò, tiếp địa và các yêu cầu điện hoàn thiện phải được xử lý ở bước riêng.

Cổ xuyên thành đồng thời là nơi M&E và hệ chống thấm gặp nhau. Một tuyến ống có thể thử áp đạt nhưng hồ vẫn mất nước qua vùng tiếp giáp giữa thiết bị với bê tông hoặc lớp chống thấm. Ngược lại, xử lý kín bề mặt không sửa được một mối nối PVC rò ở phía sau.

Vì vậy, độ kín của đường ống và khả năng giữ nước của chi tiết xuyên thành phải được nghiệm thu như hai lớp khác nhau.

Sau khi phần đường ống đã được kiểm tra kín, cổ xuyên, lớp chống thấm, test nước và bề mặt hoàn thiện cần được kiểm soát theo quy trình chống thấm và hoàn thiện hồ bơi.

Thử Áp Khi Hệ Thống Vẫn Còn Khả Năng Sửa

Kiểm tra bằng mắt không thể thay thế thử kín. Một mối nối có thể nhìn hoàn toàn bình thường nhưng chỉ bộc lộ bất thường khi tuyến làm việc dưới áp suất.

Thời điểm hợp lý là sau khi tuyến đã hoàn chỉnh và được cố định, nhưng trước khi đất, bê tông hoặc lớp hoàn thiện che mất các vị trí cần quan sát.

Nếu thử quá sớm, các thao tác thi công phía sau vẫn có thể làm hỏng tuyến. Nếu thử quá muộn, phát hiện rò đồng nghĩa phải mở lại những hạng mục đã hoàn thành.

Phạm vi thử phải được xác định rõ. Những thiết bị không thuộc vòng thử hoặc không được phép chịu điều kiện thử của tuyến phải được tách ra phù hợp.

Các bước chia phạm vi thử, cô lập thiết bị, theo dõi áp và ghi nhận kết quả được trình bày chi tiết trong quy trình thử áp lực đường ống hồ bơi trước khi lấp đất và hoàn thiện.

Không Có Một Mức “X Bar” Chuẩn Cho Mọi Hồ

Không thể trả lời chính xác áp suất thử chỉ bằng câu “đường ống hồ bơi”.

Mức thử phải được xác định từ hồ sơ thiết kế, hệ ống, fitting, van, thiết bị nằm trong vòng thử và tài liệu của nhà sản xuất. Trước khi tăng áp phải kiểm tra giới hạn của các bộ phận tham gia thử.

Thời gian giữ cũng không nên lấy từ một công trình khác rồi áp dụng thành quy tắc chung.

Trong quá trình theo dõi, đồng hồ áp chỉ là một phần dữ liệu. Các mối nối, đầu bịt, van cô lập và những điểm còn quan sát được vẫn phải được kiểm tra trực tiếp.

Nếu áp giảm, cũng không nên lập tức kết luận đường ống âm bị rò. Trước tiên cần loại trừ đầu bịt, dụng cụ thử, van cô lập và các yếu tố của chính quy trình thử.

Nghiệm Thu Trước Khi Cho Phép Che Khuất

Sau khi thử đạt, cần ghi lại hệ thống trước khi nó biến mất dưới đất lấp hoặc lớp hoàn thiện.

Ảnh nên chụp khi vẫn còn mốc kiến trúc để xác định vị trí. Hồ sơ phần âm tối thiểu nên cho người bảo trì sau này hiểu được các nhánh chính nằm ở đâu, điểm xuyên thành ở đâu và tuyến nào đi về thiết bị nào.

Nguyên tắc cần giữ là: hạng mục càng khó tiếp cận sau hoàn thiện, càng phải được kiểm tra kỹ trước khi đóng kín.

Khi Hệ Thống Chạy Yếu Sau Thi Công, Đừng Tăng Bơm Theo Cảm Tính

Không phải mọi lỗi đường ống đều biểu hiện bằng nước rò.

Nếu chỉ một Skimmer hoặc một nhánh đầu trả yếu, trước tiên cần kiểm tra chính nhánh đó, trạng thái van và khả năng có điểm nghẽn. Nếu toàn bộ hệ thống đều yếu, phạm vi kiểm tra mới mở rộng sang đường hút chung, bình lọc, máy bơm và các thiết bị nối tiếp.

Tương tự, hồ Overflow chỉ tràn mạnh ở một đoạn không đồng nghĩa máy bơm thiếu công suất. Cao độ mép tràn phải được loại trừ trước khi thay đổi lưu lượng.

Đây là ranh giới quan trọng giữa thi công và thiết kế: một tuyến có thể kín, thẳng và được cố định tốt nhưng vẫn cho lưu lượng thấp nếu sizing thủy lực sai; ngược lại, một bản tính đúng có thể bị phá vỡ bởi những thay đổi ngoài công trường.

Nếu tuyến thực tế dài hơn đáng kể, thêm nhiều fitting hoặc thay đổi kích thước so với hồ sơ, cần đánh giá lại Head Loss và điểm làm việc thay vì chỉ tăng HP máy bơm.

Trình Tự Thi Công Từ Phần Thô Đến Khi Đóng Kín

Một trình tự dễ kiểm soát gồm sáu điểm dừng:

1. Đối chiếu bản vẽ M&E với kết cấu, cao độ nước và mặt hoàn thiện.
2. Định vị Skimmer, hộp thu đáy, đầu trả, mương tràn và các đầu chờ.
3. Tổ chức tuyến ống, nhận diện từng nhánh và xử lý xung đột trước khi kết nối.
4. Hoàn thành mối nối, giá đỡ, van, Bypass và bảo vệ các đầu chờ.
5. Thử kín/thử áp khi toàn bộ tuyến vẫn còn khả năng tiếp cận để sửa.
6. Chụp ảnh, cập nhật hoàn công và nghiệm thu trước khi chống thấm, lấp đất hoặc hoàn thiện những khu vực sẽ che khuất hệ thống.

Sau giai đoạn này mới chuyển sang lắp thiết bị phòng máy, hoàn thiện điện, chạy thử và nghiệm thu vận hành.

Sau khi phần âm đã nghiệm thu, công việc chuyển sang lắp máy bơm, bình lọc, thiết bị xử lý, tổ chức phòng máy và hoàn thiện hệ điện; giai đoạn này được trình bày riêng trong hướng dẫn lắp đặt thiết bị hoàn thiện, phòng máy và hệ thống điện.

Câu Hỏi Thường Gặp

Đường ống hồ bơi nên chọn đường kính theo tiêu chí nào?

Không chọn chỉ theo kích thước hồ, số HP của máy bơm hoặc kích thước miệng thiết bị. Đường kính phải được xem cùng lưu lượng thiết kế, vận tốc, chiều dài tuyến, fitting và tổng tổn thất áp suất. Phần này thuộc bước tính thủy lực trước khi thi công.

Có thể dùng uPVC cho hệ thống tuần hoàn hồ bơi không?

uPVC được sử dụng phổ biến cho các tuyến hồ bơi, nhưng ống, fitting, van, keo và cấp chịu áp phải phù hợp với điều kiện làm việc thực tế. Không nên chỉ nhìn đường kính ngoài rồi kết luận hai hệ sản phẩm tương đương.

Có nên chôn mối nối PVC dưới sàn?

Không thể loại bỏ toàn bộ mối nối âm. Điều cần làm là giảm các mối nối không cần thiết, tránh để chúng chịu ứng suất và kiểm tra kín trước khi lấp. Nếu có thể đi một đoạn thẳng thay cho nhiều fitting dùng để sửa một tuyến sai, phương án ít mối nối thường dễ kiểm soát hơn.

Khi nào nên thử áp đường ống hồ bơi?

Sau khi tuyến đã hoàn chỉnh và được giữ ổn định, nhưng vẫn còn khả năng tiếp cận toàn bộ các vị trí cần sửa. Không nên chờ tới khi đất lấp, Deck hoặc lớp hoàn thiện đã che kín mới thử lần đầu.

Đường ống thử áp đạt có nghĩa toàn bộ hồ chắc chắn không rò không?

Không. Thử áp chỉ đánh giá phần đường ống nằm trong phạm vi thử. Hồ vẫn có thể mất nước tại kết cấu, khe, chi tiết chống thấm hoặc vùng tiếp giáp quanh thiết bị âm.

Có nên tăng công suất máy bơm khi đầu trả yếu?

Không nên làm ngay. Cần xác định vấn đề nằm ở một nhánh hay toàn hệ thống, sau đó kiểm tra van, đường hút, bình lọc và trở lực trước. Máy bơm lớn hơn không sửa được một tuyến bố trí sai hoặc một điểm nghẽn cục bộ.

Kết Luận

Phần đường ống và thiết bị âm không phải hạng mục nổi bật nhất khi hồ hoàn thiện, nhưng lại là phần có chi phí tiếp cận rất cao nếu phải sửa sau này.

Một hệ thống tốt không chỉ cần đúng loại ống hoặc đủ thiết bị. Skimmer, hộp thu đáy và đầu trả phải đúng cao độ; tuyến ống không bị cưỡng bức; mối nối và giá đỡ phải ổn định; van phải phục vụ được bảo trì; các hạng mục xuyên thành phải được phối hợp với chống thấm; toàn bộ phần bị che phải được kiểm tra khi vẫn còn khả năng sửa.

Trình tự nên giữ xuyên suốt là: khóa bản vẽ và cao độ → định vị thiết bị → tổ chức tuyến → kết nối và cố định → thử kín/thử áp → hoàn công và nghiệm thu → mới cho phép che khuất.

Sai lệch phát hiện khi công trình còn mở thường chỉ cần sửa một đoạn tuyến hoặc điều chỉnh một vị trí. Cùng sai lệch đó sau khi bê tông, chống thấm, Mosaic và Deck đã hoàn thành có thể trở thành một hạng mục cải tạo hoàn toàn khác.
