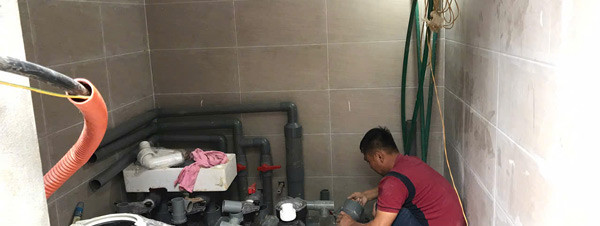

Lắp Đặt Thiết Bị Hoàn Thiện, Phòng Máy Và Hệ Thống Điện Hồ Bơi

Khi bê tông, chống thấm và đường ống âm gần hoàn thành, công trình bắt đầu chuyển sang giai đoạn lắp thiết bị. Máy bơm được đưa vào phòng máy, bình lọc dựng lên, tủ điện được hoàn thiện và các đầu chờ bắt đầu nối thành một hệ thống có thể vận hành.

Đây cũng là lúc xuất hiện những lỗi không dễ nhận thấy trong phần thô. Máy bơm có thể lắp vừa nhưng không còn khoảng rút motor. Đường ống có thể kín nhưng đang kéo lệch cổ bơm. Tủ điện có thể điều khiển được thiết bị nhưng nằm đúng vùng nước thường bắn tới. Heat Pump có thể lên nguồn nhưng lưu lượng thực tế qua máy chưa nằm trong điều kiện làm việc phù hợp.

Vì vậy, lắp đặt thiết bị hồ bơi không nên được nghiệm thu chỉ bằng tiêu chí “đủ thiết bị và máy đã chạy”. Một hệ thống hoàn thiện phải đồng thời làm việc đúng về thủy lực, có khả năng tháo bảo trì và đáp ứng yêu cầu an toàn điện của công trình.

Trước khi bước sang giai đoạn này, các tuyến ống âm, đầu chờ và thiết bị âm thành cần được hoàn thiện và kiểm tra theo đúng trình tự thi công đường ống và thiết bị âm thành hồ bơi.

Lắp Đặt Thiết Bị Hồ Bơi Không Chỉ Diễn Ra Trong Phòng Máy

Phòng máy là nơi tập trung nhiều thiết bị nhất nhưng không phải toàn bộ phạm vi hoàn thiện. Tủ điện, đèn, thang, tính năng nước và hạ tầng phục vụ vệ sinh cũng phải được kiểm tra trước khi bàn giao.

Các phần này có quan hệ trực tiếp với nhau. Khoảng tháo motor phụ thuộc cách đường ống được đưa vào bơm; vị trí tủ điện phụ thuộc đường nước có thể thoát hoặc bắn khi bảo trì; cấu hình bypass phụ thuộc thiết bị được lắp trên nhánh và điều kiện lưu lượng của chính thiết bị đó.

Vì vậy, phòng máy nên được nhìn như một hệ cơ điện hoàn chỉnh thay vì một tập hợp máy móc đặt cạnh nhau.

Lắp đặt thiết bị chỉ là một giai đoạn trong toàn bộ quá trình thiết kế và thi công hồ bơi; các quyết định về kết cấu, chống thấm, đường ống và mặt bằng trước đó đều ảnh hưởng trực tiếp tới chất lượng hoàn thiện ở bước này.

Trước Khi Đưa Thiết Bị Vào Phòng Máy, Cần Đối Chiếu Lại Hiện Trạng

Bản vẽ thi công và hiện trạng cuối phần thô có thể xuất hiện sai lệch. Một đầu chờ lệch vị trí, cao độ sàn thay đổi hoặc tuyến thoát nước được điều chỉnh trong quá trình xây dựng đều có thể ảnh hưởng tới cách đặt thiết bị.

Những sai lệch này nên được xử lý trước khi máy bơm, bình lọc và tủ điện được cố định. Không nên coi vị trí đầu chờ hiện hữu là điều kiện bắt buộc nếu nó khiến thiết bị phải đặt ở một tư thế khó vận hành hoặc khó bảo trì.

Đặc biệt, cần kiểm tra đường đưa thiết bị vào và đưa thiết bị ra. Một bình lọc lớn có thể đưa vào dễ dàng khi cửa hoặc tường chưa hoàn thiện, nhưng vài năm sau việc thay bình có thể gần như không thực hiện được nếu lối vận chuyển đã bị khóa.

Với máy bơm, khoảng trống phải cho phép mở nắp giỏ lọc, tháo zắc co, tiếp cận phần điện và rút cụm motor theo cấu tạo của model. Với bình lọc, cần tính cả không gian thao tác van, đồng hồ áp, đường xả và phương án tiếp cận vật liệu lọc.

Một phòng máy nhìn gọn tại ngày bàn giao nhưng buộc phải tháo một tuyến ống mới mở được nắp bình lọc chưa phải là một bố trí tốt.

Vùng có nguy cơ ướt không nên trùng với vùng thao tác điện

Nước trong phòng máy có thể xuất hiện khi mở nắp rọ bơm, tháo zắc co, xả thiết bị, rửa sàn hoặc khi một mối nối phát sinh rò.

Do đó, bố trí tủ điện và hộp đấu nối phải xét cả tình huống bảo trì hoặc sự cố, không chỉ trạng thái vận hành bình thường. Treo tủ cao hơn nền chưa đủ nếu phía trên hoặc bên cạnh vẫn có cụm ống, van hay điểm tháo có khả năng xả nước trực tiếp về phía tủ.

Mục tiêu là tạo được một mặt bằng mà người làm cơ khí và người làm điện có thể thao tác mà không cản trở hoặc tạo thêm rủi ro cho nhau.

Nếu cần xác định chi tiết vị trí máy bơm, bình lọc, lối thao tác và cách tách vùng khô – ướt, xem thêm hướng dẫn bố trí mặt bằng phòng máy hồ bơi.

Bệ Thiết Bị Và Đường Ống Phải Giữ Máy Ở Trạng Thái Tự Nhiên

Một lỗi thường gặp xuất hiện khi đầu hút hoặc đầu đẩy của máy bơm không trùng với tuyến ống đã chờ. Nếu phải kéo mạnh ống cứng về phía bơm rồi mới siết được zắc co, lực đó không biến mất sau khi lắp xong.

Cổ bơm, fitting và mối nối tiếp tục chịu ứng suất trong quá trình vận hành. Rung của motor và sự thay đổi nhiệt độ có thể làm một cụm ban đầu vẫn kín bắt đầu thấm sau một thời gian.

Vì vậy, bệ máy cần tạo được mặt phẳng ổn định, hạn chế nước đọng quanh thiết bị và giúp đường ống tiếp cận máy mà không phải dùng chính cổ máy để “căn” tuyến.

Bình lọc cũng cần nền ổn định và được đặt đúng trước khi nạp nước hoặc vật liệu lọc. Khi tải trọng đã tăng, việc dịch chuyển hoặc chỉnh bằng lực tại đường ống không còn là cách xử lý phù hợp.

Các tuyến ống lớn đi ngang phòng máy cũng cần giá đỡ riêng. Trọng lượng của ống, nước và fitting không nên truyền toàn bộ xuống cổ bơm, đầu bình lọc hoặc đầu nối của thiết bị nhiệt.

Phần kích thước, cao độ, khoảng bảo trì và cách xử lý nền cho từng thiết bị được trình bày riêng trong bài thi công bệ đặt máy bơm và bình lọc hồ bơi.

Máy Bơm, Bình Lọc Và Thiết Bị Phía Sau Phải Làm Việc Theo Một Chuỗi Thủy Lực

Khi nhìn vào phòng máy đã hoàn thiện, người vận hành nên nhận biết được hướng nước và nhiệm vụ của từng nhánh.

Với hệ tuần hoàn thông thường, nước từ các đường hút đi vào máy bơm, qua bình lọc rồi tiếp tục đến các thiết bị nhiệt hoặc xử lý trước khi trở về hồ. Cấu hình cuối cùng có thể khác theo công nghệ, nhưng hướng dòng và thứ tự thiết bị phải tuân theo chức năng hệ thống và tài liệu của từng model.

Không nên giả định mọi thiết bị có thể đổi đầu vào và đầu ra. Van đa cổng, Heat Pump, bộ trao đổi nhiệt, UV, cell điện phân hoặc cảm biến có thể có hướng dòng, vị trí lắp hoặc điều kiện lưu lượng riêng.

Nếu hệ thống chạy nhưng lưu lượng không đạt, cần xem toàn bộ đường nước thay vì chỉ nhìn công suất máy bơm. Van, fitting, bình lọc và các thiết bị nối tiếp đều có thể làm thay đổi trở lực mà bơm phải thắng.

Nếu lưu lượng thực tế không đạt dù thiết bị đều hoạt động, cần quay lại bài toán phối ghép máy bơm, bình lọc và đường ống hồ bơi thay vì chỉ tăng công suất bơm.

Van, zắc co và bypass phải phục vụ một mục đích cụ thể

Cắt giảm van quá mức khiến thiết bị khó cô lập khi bảo trì. Ngược lại, thêm fitting và van không có nhiệm vụ rõ ràng lại làm hệ thống phức tạp hơn và tăng tổn thất thủy lực.

Zắc co có giá trị tại nơi thiết bị cần được tháo mà không phải cắt ống, nhưng bản thân zắc co cũng phải nằm ở vị trí có thể thao tác. Một zắc co bị kẹt phía sau bình lọc sát tường về lý thuyết vẫn tháo được nhưng trên công trường có thể không đủ khoảng xoay.

Với Heat Pump hoặc thiết bị có nhánh bypass, điều cần kiểm tra không phải chỉ là có đủ ba van hay chưa. Cần đối chiếu dải lưu lượng cho phép, tổn thất áp suất của thiết bị và lưu lượng thực tế của hệ thống.

Nếu van bypass mở quá nhiều, nước có thể ưu tiên đi theo nhánh có trở lực thấp hơn và thiết bị không nhận đủ lưu lượng. Nếu ép lưu lượng vượt điều kiện của thiết bị qua một nhánh có trở lực lớn, điểm làm việc của bơm và lưu lượng toàn hệ cũng có thể thay đổi.

Vì vậy, khi một thiết bị mới được đưa vào hoạt động và các đầu trả đồng loạt yếu đi, nên kiểm tra trạng thái van, trở lực nhánh và điều kiện lưu lượng trước khi kết luận máy bơm thiếu công suất.

Tủ Điện Hồ Bơi Phải Bảo Vệ, Điều Khiển Và Thể Hiện Được Logic Vận Hành

Tủ điện hồ bơi có thể phải quản lý máy bơm tuần hoàn, chiếu sáng, thiết bị nhiệt, xử lý nước, massage và các chức năng tự động hóa. Vì vậy, nhiệm vụ của tủ không dừng ở việc gom đủ số lượng thiết bị đóng cắt.

Cần phân biệt lớp bảo vệ, lớp đóng cắt tải và lớp điều khiển. Tùy thiết kế, hệ thống có thể sử dụng thiết bị bảo vệ, contactor, timer, relay, cảm biến hoặc bộ điều khiển. Cấu hình cụ thể phải dựa trên nguồn điện, tải thực tế, hồ sơ điện và yêu cầu của thiết bị.

Các tải cũng nên được nhận diện rõ. Một phòng máy vẫn chạy tốt nhưng tủ không có nhãn tải hoặc sơ đồ hoàn công sẽ trở nên khó xử lý khi cần cô lập một thiết bị sau vài năm.

Thiết bị phụ thuộc lưu lượng cần được kiểm soát theo trạng thái hệ thống

Một số thiết bị chỉ làm việc đúng khi hệ tuần hoàn đang tạo được điều kiện nước phù hợp. Vì vậy, khi thiết kế logic điều khiển phải kiểm tra yêu cầu về lưu lượng, tín hiệu bảo vệ hoặc liên động của từng model.

Không nên mặc định rằng chỉ cần thiết bị “có điện” là có thể cho chạy. Heat Pump, hệ xử lý nước hoặc các cảm biến có thể yêu cầu điều kiện khác nhau trước khi được phép hoạt động.

Phần đấu nối thực tế phải theo hồ sơ điện, tài liệu thiết bị và quy định áp dụng cho công trình. Bài tổng quan không thể dùng một sơ đồ tủ chung để thay cho thiết kế điện cụ thể.

Việc chọn thiết bị bảo vệ, contactor, timer và cách tổ chức từng tải cần được xử lý ở bước thi công và bố trí tủ điện hồ bơi, không nên sao chép nguyên cấu hình của một công trình khác.

Tiếp Địa Và Liên Kết Đẳng Thế Cần Được Xem Là Hai Lớp Khác Nhau

Môi trường hồ bơi có nước, nền ẩm và nhiều phần kim loại có thể tiếp xúc nên an toàn điện phải được kiểm tra như một hệ thống.

Không nên coi việc đã có cọc tiếp địa hoặc đã kéo dây bảo vệ về tủ là bằng chứng rằng toàn bộ khu vực hồ đã hoàn thiện an toàn điện.

Tiếp địa là một phần của phương án bảo vệ điện. Liên kết đẳng thế tập trung vào việc hạn chế chênh lệch điện thế giữa những phần dẫn điện có thể cùng được chạm tới. Hai khái niệm có mục tiêu khác nhau nhưng phải được phối hợp trong thiết kế an toàn.

Tương tự, thiết bị bảo vệ dòng rò không nên được xem là phương án thay cho tiếp địa hoặc liên kết đẳng thế, và ngược lại. Loại thiết bị bảo vệ, sơ đồ nối đất, đối tượng cần liên kết và cách kiểm tra phải theo hồ sơ điện cũng như yêu cầu áp dụng tại công trình.

Đây là phần có rủi ro cao. Người vận hành không nên tự mở tủ, thay đổi thiết bị bảo vệ hoặc sửa hệ thống tiếp địa chỉ dựa trên hướng dẫn chung.

Phần xác định đối tượng cần nối đất, liên kết các phần kim loại và trình tự kiểm tra an toàn nên xem riêng tại hướng dẫn tiếp địa và liên kết đẳng thế hồ bơi.

Đèn, Thang, Tính Năng Nước Và Robot Vẫn Phải Được Phối Hợp Với Hạ Tầng

Các thiết bị quanh hồ thường được lắp ở giai đoạn cuối, nhưng phần khó sửa nhất của chúng có thể đã được chôn từ trước.

Với đèn, một ống chờ bị bóp hoặc có quá nhiều đoạn đổi hướng có thể chỉ lộ vấn đề khi cần luồn hoặc thay dây. Lúc này bê tông và lớp hoàn thiện đã đóng kín nên phạm vi sửa chữa lớn hơn rất nhiều.

Với thang, siết mạnh chân đế không phải cách xử lý cho một nền sai cao độ. Nếu thang rung hoặc hai chân làm việc không đồng đều, cần tìm nguyên nhân ở điểm neo và bề mặt lắp đặt.

Thác nước và vòi massage cũng không nên đấu chung vào hệ lọc chỉ vì đang có sẵn một máy bơm. Khi thêm một nhánh có yêu cầu lưu lượng hoặc áp suất khác, điểm làm việc của toàn hệ phải được kiểm tra lại.

Robot là thiết bị di động nhưng hạ tầng sử dụng vẫn nên được tính trước. Bài lắp đặt chỉ cần giải quyết vị trí và điều kiện sử dụng; cách vận hành, làm sạch hoặc bảo quản robot thuộc phần vận hành sau bàn giao.

Chạy Thử Phải Tách Được Lỗi Cơ Khí, Thủy Lực Và Điện

Sau khi hoàn thiện tủ điện, không nên bật đồng thời toàn bộ thiết bị chỉ để kiểm tra “có chạy hay không”. Nếu nhiều hệ được khởi động cùng lúc, một bất thường xuất hiện sẽ khó xác định đang bắt nguồn từ đường ống, van, máy bơm hay điều khiển.

Với máy bơm, trước hết phải xác nhận điều kiện nước và vị trí van phù hợp. Khi khởi động, quan sát khả năng lên nước, tiếng máy, rung và các mối nối. Sau đó mới kiểm tra trạng thái bình lọc, dòng nước tại đầu trả và thiết bị nằm phía sau.

Nếu bơm chạy nhưng không lên nước, không nên tiếp tục để motor hoạt động với hy vọng hệ thống tự ổn định. Cần kiểm tra điều kiện mồi, đường hút và trạng thái van.

Nếu bơm lên nước nhưng đầu trả yếu, dữ liệu tiếp theo phải đến từ bình lọc, van và trở lực hệ thống. Nếu lưu lượng chỉ giảm rõ khi đưa một thiết bị phụ trợ vào vận hành, nhánh đó và trạng thái bypass cần được kiểm tra.

Phần điện cũng được quan sát trong cùng quá trình: trạng thái thiết bị bảo vệ, timer, contactor, cảm biến và các điều kiện liên động theo hồ sơ.

Mục tiêu của chạy thử không phải tìm cách làm cho tất cả máy cùng sáng đèn, mà là xác nhận từng hệ hoạt động đúng trước khi phối hợp toàn bộ.

Nghiệm Thu Phòng Máy Phải Ghi Được Điều Gì Đã Được Kiểm Tra

Một biên bản chỉ ghi “thiết bị hoạt động bình thường” sẽ không cho người vận hành biết trạng thái ban đầu của hệ thống hoặc cơ sở để so sánh khi xảy ra sự cố sau này.

Một hệ thống tốt phải trả lời được cả hai câu hỏi: hôm nay nó có vận hành đúng không, và vài năm sau có thể cô lập, tháo và sửa thiết bị mà không phải phá cả phòng máy hay không?

Nhiều Lỗi Bố Trí Chỉ Xuất Hiện Sau Lần Bảo Trì Đầu Tiên

Bình lọc đặt quá sát tường có thể không gây vấn đề trong vận hành hằng ngày. Điểm yếu chỉ lộ ra khi cần thao tác van, mở nắp hoặc thay vật liệu.

Máy bơm bị đường ống kéo lệch cũng có thể chạy bình thường một thời gian. Sau rung động và nhiều chu kỳ nhiệt, zắc co bắt đầu thấm. Siết chặt thêm có thể giảm rò tạm thời nhưng không xử lý ứng suất còn tồn tại trong tuyến.

Phòng máy thoát nước kém thường vẫn khô trong ngày nghiệm thu. Khi tháo một van hoặc xả nước bảo trì, nước mới tích quanh chân motor và khu vực điện.

Tủ không nhận diện tải rõ ràng cũng tương tự. Vấn đề không nằm ở ngày đầu, mà ở lúc kỹ thuật viên cần ngắt riêng một máy nhưng phải dò từng thiết bị đóng cắt.

Đó là lý do thi công phòng máy hồ bơi phải được đánh giá từ góc nhìn của người sẽ bảo trì hệ thống, không chỉ từ hình ảnh sau khi vừa hoàn thiện.

Sau khi bàn giao, các điểm yếu này thường chỉ lộ ra trong quá trình vệ sinh, tháo thiết bị và bảo dưỡng định kỳ; vì vậy nên duy trì một quy trình vận hành và bảo trì hồ bơi thống nhất ngay từ đầu.

Từ Đầu Chờ Đã Nghiệm Thu Đến Một Hệ Thống Có Thể Bàn Giao

Trình tự của giai đoạn lắp đặt có thể tóm tắt:

đối chiếu hiện trạng → kiểm tra mặt bằng và đường tháo thiết bị → hoàn thiện bệ → đặt thiết bị → kết nối thủy lực → bố trí van, zắc co và bypass → hoàn thiện điện và các lớp an toàn → kiểm tra từng hệ → chạy thử phối hợp → hoàn công và bàn giao.

Điểm quan trọng là không chuyển bước chỉ vì một thiết bị đã được cố định vào vị trí. Mỗi bước nên tạo ra một điều kiện kiểm tra được cho bước tiếp theo.

Cách làm này giúp giảm tình trạng lỗi xuất hiện trong lần chạy đầu nhưng đội thi công không còn biết nó đến từ phần cơ khí, đường nước hay điều khiển vì tất cả đã được thay đổi cùng lúc.

Câu Hỏi Thường Gặp

Phòng máy hồ bơi cần diện tích bao nhiêu?

Không có một diện tích chung phù hợp cho mọi hồ. Kích thước phải dựa vào số lượng và kích thước thiết bị, đường vận chuyển, lối thao tác, không gian mở van, tháo motor, bảo trì bình lọc, thoát nước và khu vực điện.

Một phòng đủ diện tích để “đặt vừa” thiết bị nhưng không tháo được chúng vẫn là phòng máy thiếu không gian sử dụng.

Máy bơm hồ bơi có bắt buộc phải làm bệ?

Cách lắp phụ thuộc model, nền và hướng dẫn của nhà sản xuất. Nguyên tắc cần giữ là vị trí đặt phải ổn định, không để nước đọng bất lợi và không sử dụng đường ống để kéo máy lệch về một vị trí cố định.

Bình lọc cát có thể đặt sát tường không?

Không nên quyết định chỉ bằng đường kính thân bình. Cần tính khả năng thao tác van, tiếp cận đồng hồ, tháo đường ống và phương án bảo trì hoặc thay vật liệu. Khoảng cần thiết thay đổi theo cấu tạo bình và kiểu van.

Tủ điện hồ bơi thường có những thành phần nào?

Tùy công trình, tủ có thể gồm thiết bị bảo vệ, contactor, timer, relay, bộ điều khiển và các phần giám sát khác. Cấu hình phải xuất phát từ tải thực tế, nguồn điện và logic vận hành, không nên sao chép nguyên sơ đồ của một hồ khác.

Có tiếp địa rồi thì có thể bỏ bảo vệ dòng rò không?

Không nên coi các lớp bảo vệ là phương án thay thế lẫn nhau. Tiếp địa, bảo vệ dòng rò và liên kết đẳng thế có nhiệm vụ khác nhau. Cấu hình cụ thể phải theo hồ sơ điện và yêu cầu áp dụng tại công trình.

Tiếp địa và liên kết đẳng thế khác nhau thế nào?

Tiếp địa là một phần của phương án bảo vệ điện. Liên kết đẳng thế nhằm hạn chế chênh lệch điện thế giữa các phần dẫn điện có thể cùng được tiếp xúc. Chúng cần được xem xét riêng nhưng phối hợp trong cùng thiết kế an toàn.

Có nên đặt Heat Pump trong phòng máy kín?

Không nên quyết định chỉ dựa vào việc còn chỗ trống. Heat Pump trao đổi nhiệt với không khí nên vị trí lắp phải đáp ứng yêu cầu hút – xả gió, khoảng thông thoáng và các điều kiện ghi trong tài liệu của model cụ thể. Nếu phòng máy không đáp ứng được các yêu cầu đó, cần chọn vị trí khác.

Kết Luận

Giai đoạn lắp đặt thiết bị là nơi phần xây dựng, đường ống, thủy lực và điện bắt đầu làm việc trên cùng một hệ thống.

Máy bơm và bình lọc không chỉ cần đặt vừa chỗ mà phải có khả năng tháo bảo trì. Đường ống không chỉ cần kín mà còn không được tạo ứng suất bất lợi lên thiết bị. Bypass không chỉ phục vụ tháo máy mà còn ảnh hưởng tới phân chia lưu lượng. Tủ điện không chỉ làm thiết bị bật lên mà còn phải bảo vệ và điều khiển đúng logic.

Tương tự, tiếp địa và liên kết đẳng thế không phải hạng mục bổ sung vào cuối công trình. Đèn, thang, robot và các tính năng nước cũng phải được phối hợp với hạ tầng đã chuẩn bị từ phần thô.

Một phòng máy chỉ được thiết kế để “lắp vừa” thường bộc lộ điểm yếu ở lần bảo trì đầu tiên. Một phòng máy được tổ chức để vận hành, kiểm tra, cô lập và tháo thiết bị sẽ dễ quản lý hơn trong suốt vòng đời công trình.
