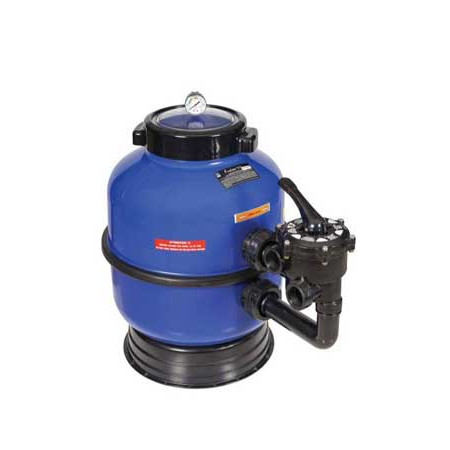

Bình Lọc Cát Gemas Filtrone D560 Van Ngang 021818
Thông tin chi tiết về sản phẩm
Bình lọc cát Gemas Filtrone D560 021818 là model D560 sử dụng van đa cổng lắp ngang thân bình. Điểm cần nhìn đúng ở model này không chỉ là đường kính 560 mm mà còn là dải lưu lượng theo tốc độ lọc, kiểu bố trí van và không gian cần thiết trong phòng máy.
Nếu đang so sánh nhiều kích thước hoặc nhiều dòng bình lọc, có thể đối chiếu thêm tại bình lọc cát bể bơi trước khi đi sâu vào từng model.
Thông số kỹ thuật Gemas Filtrone D560 021818
| Thông số | Gemas Filtrone 021818 |
|---|---|
| Đường kính thân bình | 560 mm |
| Chiều cao H1 | 730 mm |
| Kết nối van | 1.5 inch |
| Kiểu van | Van ngang – Side Mount |
| Lưu lượng tại 50 m³/h/m² | 13 m³/h |
| Lưu lượng tại 40 m³/h/m² | 10 m³/h |
| Lưu lượng tại 30 m³/h/m² | 8 m³/h |
| Khối lượng cát | 100 kg |
| Khối lượng tịnh | 16.5 kg |
| Áp suất vận hành tối đa | 2 kg/cm² |
| Áp suất thử | 3.5 kg/cm² |
| Vật liệu thân bình | PE, thân đúc liền khối |
Bình được bố trí đồng hồ áp suất, van đa cổng lắp bên hông và bộ xả khí. Nắp trong suốt bắt bulông là cấu hình tùy chọn, vì vậy không nên mặc định mọi bình 021818 đều được giao kèm loại nắp này.
Lưu lượng 13/10/8 m³/h nên hiểu thế nào?
Gemas Filtrone D560 không chỉ có một con số lưu lượng duy nhất. Với model 021818, bảng kỹ thuật đưa ra ba mức:
- 13 m³/h tại tốc độ lọc 50 m³/h/m²;
- 10 m³/h tại 40 m³/h/m²;
- 8 m³/h tại 30 m³/h/m².
Điều này quan trọng hơn việc gắn cho bình một nhãn cố định như “12 m³/h”. Khi thiết kế hệ thống, lưu lượng cần được nhìn cùng tốc độ lọc lựa chọn và lưu lượng thực mà máy bơm tạo ra tại điểm làm việc.
Vì vậy, không nên chọn máy bơm chỉ bằng con số HP. Một bơm cùng công suất danh định có thể cho lưu lượng thực khác nhau khi chiều dài ống, số co van, chênh cao và các thiết bị trên đường ống thay đổi.
Nếu cần xác định bình theo lưu lượng hệ thống thay vì đoán theo HP, phần cách chọn bình lọc cát theo diện tích lọc và lưu lượng bơm sẽ là bước kiểm tra phù hợp hơn.
Van ngang 021818 khác D560 van đứng 021826 ở đâu?
Gemas có hai cấu hình D560 rất gần nhau trong dòng Filtrone:
| Tiêu chí | 021818 | 021826 |
|---|---|---|
| Đường kính | 560 mm | 560 mm |
| Kiểu van | Van ngang | Van đứng |
| Kết nối | 1.5 inch | 1.5 inch |
| Flow 50/40/30 m³/h/m² | 13 / 10 / 8 m³/h | 13 / 10 / 8 m³/h |
| Cát lọc | 100 kg | 100 kg |
| Chiều cao H1 | 730 mm | 800 mm |
| Khối lượng tịnh | 16.5 kg | 14.5 kg |
Hai model có cùng đường kính và cùng bảng lưu lượng, nhưng không nên hiểu rằng chúng “chỉ khác vị trí van”. Cấu hình van làm thay đổi hình học tổng thể của bình; chiều cao và khối lượng trong bảng kỹ thuật cũng khác nhau.
Với phòng máy bị hạn chế chiều cao, 021818 có H1 730 mm là dữ liệu đáng kiểm tra. Ngược lại, lựa chọn van đứng hay van ngang vẫn cần xét cách đi ống, khoảng thao tác van và không gian bảo trì thực tế.

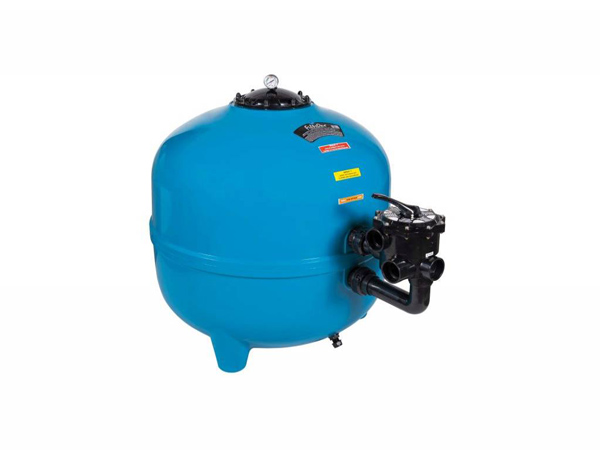

Bình lọc cát bể bơi van ngang Gemas D560 model 021818
Chọn D560 021818 theo lưu lượng hệ thống
Với bình lọc, câu hỏi quan trọng không phải chỉ là “hồ bao nhiêu mét khối” mà là hệ thống cần bao nhiêu m³/h và máy bơm thực tế đưa bao nhiêu nước qua bình.
Model 021818 có đường kính 560 mm và bảng flow 13/10/8 m³/h theo ba tốc độ lọc. Nếu lưu lượng yêu cầu của hệ thống nằm trong vùng phù hợp, D560 có thể được đưa vào bước kiểm tra tiếp theo về bơm, đường ống và bố trí phòng máy.
Không nên lấy 13 m³/h rồi tự động quy đổi thành một dung tích hồ cố định. Dung tích hồ chỉ là điểm bắt đầu; turnover, tổn thất đường ống và điểm làm việc của máy bơm mới quyết định flow thực đi qua bình.
Đó cũng là lý do một cụm “bơm 1 HP + bình D560” không thể được xem là công thức áp dụng cho mọi công trình.
Khi nào nên chuyển lên Gemas Filtrone D615?
Nếu lưu lượng thiết kế vượt vùng phù hợp của D560 hoặc hệ thống cần thêm dư địa về diện tích lọc, model lớn hơn là bước so sánh hợp lý.
Trong cùng dòng Filtrone, D615 van đứng mã 021823 có đường kính 615 mm và mức lưu lượng cao hơn D560. Khi đứng giữa hai kích thước, nên so sánh required flow trước rồi mới chốt model, thay vì tăng kích thước chỉ vì muốn “bình lớn hơn”.
Bạn có thể đối chiếu Gemas Filtrone D615 van đứng 021823 khi lưu lượng yêu cầu khiến D560 không còn là lựa chọn phù hợp.
Các điểm cần kiểm tra khi lắp Gemas Filtrone D560 021818
Trước khi chốt cấu hình, nên kiểm tra ba nhóm dữ liệu.
Thứ nhất là đường ống và vị trí van. 021818 dùng kết nối 1.5 inch và van đặt bên hông, vì vậy cần để đủ khoảng thao tác cụm van và không bố trí đường ống ép sát thân bình.
Thứ hai là lưu lượng thực của máy bơm. Flow qua bình phải được kiểm tra theo điều kiện vận hành của hệ thống, không suy trực tiếp từ HP ghi trên motor.
Thứ ba là áp suất. Giới hạn vận hành của bình là 2 kg/cm²; đồng hồ áp suất giúp theo dõi tình trạng hệ lọc trong quá trình sử dụng. Khi áp suất hoặc lưu lượng có dấu hiệu bất thường, cần tìm nguyên nhân trước khi tiếp tục vận hành kéo dài.
Nếu cần khảo sát lại cả cụm bơm, bình lọc và đường ống tại công trình, dịch vụ lắp đặt & nâng cấp hệ thống lọc hồ bơi là bước tiếp theo phù hợp để kiểm tra cấu hình đồng bộ.
Giá của Gemas Filtrone D560 021818 nên được xác nhận theo thời điểm đặt hàng và phạm vi cung cấp thực tế, đặc biệt khi báo giá có thể bao gồm hoặc không bao gồm vật liệu lọc, phụ kiện đường ống và công lắp đặt.
