Bình lọc cát hồ bơi Gemas Fusion SL D500 (0211211ST)
Thông tin chi tiết về sản phẩm
Bình lọc bể bơi Gemas Fusion SL D500, mã 0211211ST, là phiên bản đường kính 500 mm sử dụng van đa cổng Top Mount 1.5 inch. Thân bình bằng nhựa PP ép phun, hai phần thân được ghép bằng kỹ thuật hàn; bình sử dụng 75 kg cát lọc.
Điểm cần chú ý khi chọn model này là con số 10 m³/h không nên được đọc tách khỏi tốc độ lọc. Với Fusion SL D500, lưu lượng được công bố theo ba mức 6, 8 và 10 m³/h tương ứng với các tốc độ lọc khác nhau. Vì vậy, việc phối bình với máy bơm nên dựa trên lưu lượng thực của hệ thống thay vì chọn trực tiếp theo HP.
Bình lọc bể bơi van đứng Fusion SL D 500 lưu lượng 10m3/h
Thông số kỹ thuật bình lọc Gemas Fusion SL D500 0211211ST
| Thông số | Giá trị |
|---|---|
| Model | GEMAS Fusion SL 0211211ST |
| Kiểu bình | Bình lọc cát D500 |
| Đường kính | 500 mm |
| Cấu hình van | Top Mount |
| Kết nối van | 1.5 inch |
| Vật liệu thân | Nhựa PP ép phun |
| Kết cấu thân | Hai phần thân ghép bằng kỹ thuật hàn |
| Lưu lượng tại tốc độ lọc 50 m³/h/m² | 10 m³/h |
| Lưu lượng tại tốc độ lọc 40 m³/h/m² | 8 m³/h |
| Lưu lượng tại tốc độ lọc 30 m³/h/m² | 6 m³/h |
| Khối lượng cát | 75 kg |
| Áp suất vận hành tối đa | 2.5 kg/cm² |
| Áp suất thử | 3.5 kg/cm² |
Áp suất thử 3.5 kg/cm² là điều kiện kiểm tra của bình, không phải mức áp suất dùng làm mục tiêu vận hành. Khi hệ thống hoạt động, giới hạn cần đối chiếu là áp suất vận hành tối đa 2.5 kg/cm².
Nếu chưa chắc D500 là đúng cỡ cần dùng, nên đối chiếu thêm các đường kính và lưu lượng trong nhóm bình lọc cát hồ bơi trước khi chốt model.
Lưu lượng 10 m³/h của D500 nên đọc như thế nào?
10 m³/h là mức lưu lượng ứng với tốc độ lọc 50 m³/h/m². Ở tốc độ lọc 40 m³/h/m², cùng model được thể hiện ở mức 8 m³/h; tại 30 m³/h/m² là 6 m³/h.
Điều này quan trọng hơn việc gắn D500 với một khoảng thể tích hồ cố định. Ví dụ, nếu một hồ 40 m³ được thiết kế với mục tiêu turnover 4 giờ thì lưu lượng tính sơ bộ là:
Q = 40 / 4 = 10 m³/h
Nhưng đây mới là lưu lượng yêu cầu ở bước tính ban đầu. Khi chọn máy bơm còn phải xét lưu lượng thực tại cột áp của hệ thống, tổn thất qua đường ống, van và các thiết bị khác. Vì vậy không thể kết luận D500 phải đi với 0.5 HP, 0.75 HP hay 1 HP chỉ dựa trên công suất động cơ.
Phần cách chọn bình lọc cát hồ bơi theo diện tích lọc và lưu lượng máy bơm phù hợp khi cần kiểm lại sizing của cả cụm bơm–lọc thay vì chỉ nhìn vào thông số một thiết bị.

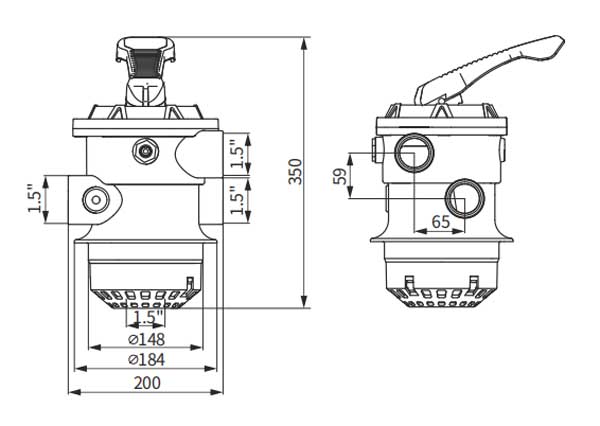

Van Top Mount 1.5 inch và thân PP hàn nhiệt ảnh hưởng gì khi lắp đặt?
Ở 0211211ST, cụm van đa cổng nằm trên đỉnh bình. Cấu hình này khác loại side-mount có cụm van và đường ống chuyển hướng bố trí bên hông, vì vậy không gian dành cho đường ống và khoảng thao tác bảo trì cũng khác.
Thân Fusion SL sử dụng nhựa PP ép phun; phần thân trên và thân dưới được ghép bằng kỹ thuật hàn. Bình còn có nắp ren trong suốt để mở phần trên khi cần tiếp cận bên trong.
Với bản Top Mount, ngoài diện tích đặt bình cần chừa khoảng phía trên để tháo lắp cụm van và thao tác bảo trì. Đường ống cũng nên được bố trí sao cho việc tháo van không buộc phải cắt lại toàn bộ tuyến ống.

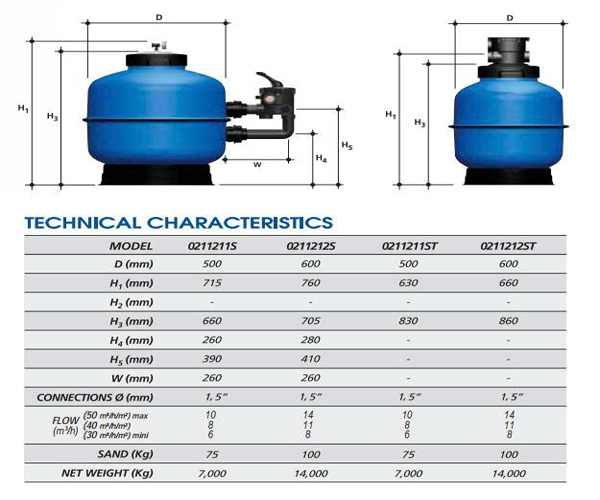

Sơ đồ kích thước bình lọc Gemas Fusion SL D500 0211211ST van đứng
0211211ST van đứng và 0211211S van ngang: khác nhau ở đâu?
Trong cùng dòng Fusion SL D500, 0211211ST và 0211211S cùng có đường kính 500 mm, kết nối 1.5 inch, chứa 75 kg cát và cùng các mức lưu lượng 10/8/6 m³/h theo ba tốc độ lọc 50/40/30 m³/h/m².
Khác biệt dễ nhận biết là vị trí cụm van. 0211211ST dùng Top Mount, trong khi 0211211S bố trí van bên hông. Sự khác nhau này làm thay đổi hình học lắp đặt và khoảng không cần dành cho đường ống, dù năng lực lọc danh định của hai cấu hình D500 là tương đương theo bảng thông số của family.
Vì vậy, nếu năng lực lọc đã đáp ứng yêu cầu, lựa chọn giữa hai phiên bản nên chuyển sang câu hỏi thực tế hơn: phòng máy phù hợp với đường ống đi lên van trên đỉnh hay cụm van đặt bên hông.
Trước khi chốt Fusion SL D500, cần kiểm tra gì?
Trước khi đưa 0211211ST vào cấu hình, bốn điểm nên được kiểm cùng nhau:
- Lưu lượng yêu cầu: đặt lưu lượng tính từ thể tích và turnover cạnh dải 6–10 m³/h của D500.
- Lưu lượng thực của bơm: không chọn chỉ bằng HP; cần xem điểm làm việc sau tổn thất của hệ thống.
- Không gian phòng máy: Top Mount cần khoảng thao tác phía trên và bố trí đường ống phù hợp với van 1.5 inch.
- Áp suất hệ thống: điều kiện vận hành phải nằm trong giới hạn làm việc của bình; không dùng áp suất thử 3.5 kg/cm² như áp suất vận hành.
Nếu hệ lọc hiện hữu có máy bơm, bình lọc và đường ống chưa đồng bộ hoặc cần thay đổi cấu hình tổng thể, dịch vụ lắp đặt & nâng cấp hệ thống lọc hồ bơi là bước tiếp theo phù hợp để khảo sát toàn cụm thay vì thay riêng một thiết bị.
Nguồn kỹ thuật tham khảo
GEMAS Export Catalogue 2025–2026 — “Fusion SL” High Rate Sand Filters
