Máy cấp nhiệt hồ bơi PW300-KFXYC là cấu hình heat pump công suất lớn, phù hợp cho resort quy mô lớn, trung tâm thể thao, cụm hồ thương mại hoặc hồ bơi có thể tích tham chiếu khoảng 260–500m³. Đây là model nằm trên PW250-KFXYC, dùng cùng nhóm kết nối DN110 và lưu lượng nước 62.4m³/h, nhưng công suất nhiệt tăng lên 145.0kW tại điều kiện Air 27°C.

Điểm riêng của PW300-KFXYC không nằm ở việc tăng lưu lượng nước, mà nằm ở mật độ trao đổi nhiệt cao hơn trên cùng nền thủy lực DN110. Nói cách khác, hệ thống vẫn yêu cầu kiểm soát lưu lượng 62.4m³/h, pressure drop 50kPa và vận tốc nước khoảng 2.16m/s, nhưng tải nhiệt đầu ra lớn hơn đáng kể so với PW250. Vì vậy, kỹ sư M&E cần kiểm tra kỹ hơn nhiệt độ nước vào/ra, khả năng thông gió, tải điện 3 pha và lịch vận hành mùa lạnh.

Về phân khúc, PW300-KFXYC nên được xem là máy cấp nhiệt hồ bơi công suất lớn cho công trình thương mại có phòng máy hoàn chỉnh. Không nên định vị máy đơn này như giải pháp cho hồ Olympic tiêu chuẩn nếu thể tích thực tế vượt xa dải 500m³. Với hồ thi đấu hoặc công viên nước lớn hơn, cần tính tải nhiệt riêng và cân nhắc ghép nhiều máy theo cụm.

Đánh giá kỹ thuật nội bộ: 4.8/5
Định vị kỹ thuật: Máy cấp nhiệt hồ bơi 145kW điện 3 pha, dành cho hồ 260–500m³, trọng tâm là tải nhiệt lớn trên nền lưu lượng DN110 62.4m³/h.

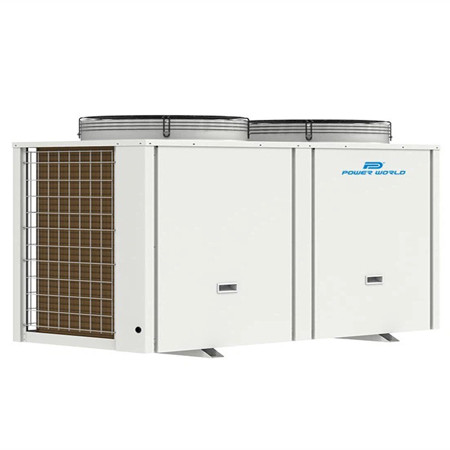

Máy Heat Pump Power World PW300-KFXYC

Thông Số PW300-KFXYC Cần Khóa Trước Khi Lập Thiết Kế

Vai Trò Riêng Của PW300-KFXYC Trong Nhóm Máy Cấp Nhiệt Hồ Bơi Công Suất Lớn

PW300-KFXYC không nên viết giống PW250-KFXYC, dù hai model có cùng lưu lượng 62.4m³/h và cùng kết nối DN110. Với PW250, trọng tâm là DN110 bắt đầu tiệm cận vùng vận tốc cao. Với PW300, trọng tâm cần chuyển sang công suất nhiệt cao hơn trên cùng lưu lượng nước, kéo theo yêu cầu kiểm soát chênh nhiệt nước, thông gió và điện động lực.

Vai trò SEO và kỹ thuật của bài PW300 nên xoay quanh:

• Máy cấp nhiệt hồ bơi PW300-KFXYC 145kW.

• Heat pump 3 pha cho hồ 260–500m³.

• Cấu hình công suất lớn dùng lưu lượng 62.4m³/h qua DN110.

• Kiểm tra công suất mùa lạnh tại Air 15°C còn 105.8kW.

• Dòng tải 35.35A cần tủ điện động lực riêng.

• Thông gió và âm học cho máy 66 dB(A) trong công trình lớn.

Từ khóa chính nên bám vào máy cấp nhiệt hồ bơi PW300-KFXYC 145kW. Các từ khóa phụ có thể dùng tự nhiên gồm máy cấp nhiệt hồ bơi 3 pha công suất lớn, heat pump hồ bơi 145kW, máy cấp nhiệt hồ bơi cho hồ 500m³, máy cấp nhiệt hồ bơi DN110.

Không nên dùng bài này để chiếm các cụm tổng như “máy cấp nhiệt hồ bơi tốt nhất” hoặc “máy cấp nhiệt hồ bơi công nghiệp”. Các cụm đó nên dành cho bài danh mục hoặc bài pillar.

PW300-KFXYC Phù Hợp Với Hồ 260–500m³ Trong Điều Kiện Nào?

Dải 260–500m³ là vùng tham chiếu để chọn nhanh ban đầu. Tuy nhiên, với hồ thương mại quy mô lớn, thể tích nước không đủ để quyết định công suất máy. Cần xét thêm diện tích mặt nước, hồ trong nhà hay ngoài trời, gió, độ ẩm, nhiệt độ nước mục tiêu, số giờ vận hành mỗi ngày và có dùng pool cover hay không.

PW300-KFXYC phù hợp với hồ resort lớn, trung tâm thể thao hoặc cụm hồ thương mại có thể tích khoảng 260–420m³, cần duy trì nước ấm ổn định theo lịch khai thác. Ở dải này, công suất 145kW tại Air 27°C và 105.8kW tại Air 15°C tạo biên độ tốt hơn so với nhóm 121kW.

Với hồ 420–500m³, cần tính kỹ hơn theo điều kiện Air 15°C. Nếu hồ ngoài trời, mặt nước rộng, không có bạt phủ hoặc vận hành vào mùa lạnh, máy có thể cần chạy dài giờ để duy trì nhiệt. Trường hợp này không nên chốt máy chỉ theo dải thể tích catalogue.

Với hồ thi đấu Olympic tiêu chuẩn, thể tích nước thường lớn hơn rất nhiều so với 500m³. Vì vậy, không nên dùng một máy PW300-KFXYC để mô tả giải pháp cho hồ Olympic đầy đủ. Nếu công trình là hồ tập luyện, hồ thi đấu nhỏ hoặc hồ thương mại dạng lap pool nằm trong dải 260–500m³, cần kiểm tra thể tích thực trước khi chốt thiết bị.

Air 15°C Của PW300-KFXYC Là Mốc Thiết Kế Cho Hồ 500m³

Tại Air 27°C, PW300-KFXYC đạt công suất nhiệt 145.0kW với COP 6.0. Đây là điều kiện thuận lợi, phù hợp để tham chiếu hiệu suất khi không khí ấm.

Tại Air 15°C, công suất còn 105.8kW và COP giảm còn 4.7. Đây là mốc cần dùng khi kiểm tra vận hành mùa lạnh, đặc biệt với hồ ngoài trời, hồ miền Bắc, hồ vùng cao hoặc công trình sử dụng vào sáng sớm.

Nếu chỉ lấy mốc 145kW để sizing cho hồ 500m³, công trình có thể bị đánh giá quá lạc quan. Khi nhiệt độ không khí giảm, máy vẫn hoạt động đúng nguyên lý nhưng công suất đầu ra thấp hơn, thời gian first heat-up kéo dài hơn và số giờ chạy máy mỗi ngày tăng lên.

Cách đọc thực tế:

• Air 27°C: dùng để tham chiếu hiệu suất trong điều kiện ấm.

• Air 15°C: dùng để kiểm tra khả năng duy trì nhiệt mùa lạnh.

• Hồ ngoài trời không có pool cover: cần cộng thêm thất thoát do bay hơi và gió.

• Hồ 450–500m³: nên đánh giá theo 105.8kW thay vì 145kW.

• Hồ vận hành sáng sớm: cần chạy máy trước giờ sử dụng, không bật sát giờ mở cửa.

First Heat-up Cho Hồ 500m³ Với PW300-KFXYC Mất Bao Lâu?

Để tăng 1°C cho 1m³ nước, cần khoảng 1.163kWh nhiệt. Với hồ 500m³, nếu cần nâng nước từ 20°C lên 28°C, mức chênh nhiệt là 8°C.

Nhiệt lượng lý thuyết cần cấp:

500 × 1.163 × 8 = khoảng 4,652kWh nhiệt

Nếu vận hành ở Air 15°C, công suất nhiệt của PW300-KFXYC là 105.8kW:

4,652 / 105.8 = khoảng 44 giờ chạy liên tục

Nếu vận hành ở Air 27°C và đạt 145.0kW:

4,652 / 145.0 = khoảng 32 giờ chạy liên tục

Đây là thời gian lý thuyết, chưa tính thất thoát qua mặt nước, gió, bay hơi ban đêm, thành bể và biến thiên nhiệt độ không khí. Trong thực tế, với hồ 500m³ ngoài trời không có pool cover, giai đoạn first heat-up có thể kéo dài 2–3 ngày hoặc hơn, nhất là khi chỉ chạy 12–16 giờ/ngày.

Vì vậy, với công trình lớn, nên duy trì nhiệt nền và chạy máy theo lịch vận hành. Nếu để nước nguội sâu rồi mới khởi động, máy phải chạy ở vùng tải cao lâu hơn, chi phí điện tăng và khả năng đạt nhiệt đúng giờ khai thác giảm.

Cùng Lưu Lượng 62.4m³/h Nhưng Công Suất Lớn Hơn: Điểm Khác Của PW300 So Với PW250

PW300-KFXYC và PW250-KFXYC cùng yêu cầu lưu lượng nước 62.4m³/h qua DN110, nhưng công suất nhiệt của PW300 cao hơn. Điều này làm chênh nhiệt nước qua máy có xu hướng lớn hơn nếu lưu lượng giữ nguyên.

Có thể tính nhanh chênh nhiệt lý thuyết qua nước theo công thức:

ΔT nước ≈ Công suất nhiệt / (1.163 × lưu lượng)

Tại Air 27°C:

145.0 / (1.163 × 62.4) = khoảng 2.0°C

Tại Air 15°C:

105.8 / (1.163 × 62.4) = khoảng 1.46°C

Mức chênh nhiệt này là hợp lý với heat pump hồ bơi công suất lớn, nhưng yêu cầu lưu lượng phải ổn định. Nếu lưu lượng thực tế thấp hơn nhiều so với 62.4m³/h, chênh nhiệt nước tăng, bộ trao đổi nhiệt làm việc nặng hơn và máy có thể báo lỗi flow hoặc bảo vệ nhiệt.

Vì vậy, với PW300, nghiệm thu không nên chỉ kiểm tra máy có chạy hay không. Cần đo hoặc xác nhận lưu lượng qua máy, nhiệt độ nước vào/ra và áp suất hệ thống sau khi bình lọc đã ổn định.

Lưu Lượng 62.4m³/h Qua DN110: Vận Tốc 2.16m/s Cần Header Lớn Hơn Tuyến Nhánh

PW300-KFXYC dùng kết nối DN110 mặt bích PVC. Với lưu lượng 62.4m³/h, vận tốc nước trong DN110 đã ở vùng cần kiểm soát kỹ.

Tính nhanh, giả định đường kính trong hữu dụng của DN110 khoảng 101mm:

Q = 62.4m³/h = 0.0173m³/s
A ống khoảng 0.0080m²
v = Q / A = khoảng 2.16m/s

Vận tốc khoảng 2.16m/s không phải là mức “không thể vận hành”, nhưng đã vượt nhẹ vùng 2.0m/s thường dùng để thiết kế tuyến ống hồ bơi vận hành êm. Ở vùng này, co, tê, van, mặt bích và đoạn ống không thẳng có thể tạo thêm tiếng nước và tổn thất cục bộ rõ hơn.

Khuyến nghị thiết kế:

• Dùng header chính D160 nếu tổng lưu lượng hệ lớn.

• Có thể dùng D125 cho một số mạch ngắn hơn, nhưng cần kiểm tra vận tốc thực tế.

• Giữ nhánh DN110 vào máy càng ngắn và thẳng càng tốt.

• Tránh nhiều co 90° ngay sát mặt bích.

• Có giá đỡ ống để không treo tải lên thân máy.

• Có điểm đo áp/lưu lượng nếu cần nghiệm thu.

Với PW300, DN110 là kích thước kết nối thiết bị, không nên mặc định toàn bộ tuyến chính của trạm cấp nhiệt chỉ cần DN110.

Pressure Drop 50kPa Của PW300-KFXYC Là TDH, Không Phải NPSH

Tổn thất áp suất nước tối đa của PW300-KFXYC là 50kPa, tương đương khoảng 5.1mH₂O. Đây là thông số phải cộng vào tổng cột áp động của hệ thống khi chọn bơm.

Cần diễn đạt đúng: máy cấp nhiệt thường nằm sau bơm và sau bình lọc trên đường đẩy. Vì vậy, pressure drop của PW300 làm tăng TDH và khiến điểm làm việc của bơm dịch về phía lưu lượng thấp hơn. Nó không trực tiếp làm giảm NPSH của bơm.

NPSH và xâm thực chủ yếu liên quan đến tuyến hút trước bơm, ví dụ:

• Ống hút quá nhỏ.

• Bơm đặt cao hơn mặt nước.

• Lọt khí tại đầu hút.

• Skimmer thiếu nước.

• Rọ bơm nghẹt.

• Van hút mở không đủ.

• Tổn thất hút quá lớn.

Với PW300, kỹ sư cần cộng thêm 5.1mH₂O vào tổng TDH, sau đó kiểm tra lại pump curve. Nếu bơm nền không còn đủ lưu lượng sau khi lắp máy cấp nhiệt, thiết bị có thể báo lỗi flow hoặc trao đổi nhiệt kém. Đây là vấn đề duty point, không nên gọi sai là “tụt NPSH do heat pump”.

Header D160/DN110 Cho Máy Cấp Nhiệt PW300-KFXYC

Với lưu lượng 62.4m³/h, cụm kết nối của PW300-KFXYC nên được thiết kế như một cụm header công suất lớn. Không nên chỉ lắp trực tiếp vài van DN110 vào tuyến chính rồi xem như đã đủ.

Sơ đồ tham chiếu:

Bơm tuần hoàn → Bình lọc → Header D160 hoặc D125 → Bypass DN110 → Máy cấp nhiệt PW300-KFXYC → Thiết bị xử lý nước phụ → Trả nước về hồ

Cụm bypass nên gồm:

• Header chính D160 hoặc D125 tùy tổng lưu lượng hệ lọc.

• Nhánh vào/ra máy DN110 theo đúng mặt bích thiết bị.

• 01 van điều tiết trên tuyến bypass chính.

• 01 van khóa đầu vào máy.

• 01 van khóa đầu ra máy.

• Mặt bích PVC DN110 đồng bộ với thiết bị.

• Gioăng mặt bích phù hợp nước hồ bơi và nhiệt độ vận hành.

• Bu-lông, long đen và đai ốc chống ăn mòn.

• Giá đỡ ống gần hai đầu mặt bích.

• Điểm đo áp trước/sau máy nếu cần nghiệm thu.

• Van một chiều nếu sơ đồ có nguy cơ hồi nước ngược.

Không nên đóng hoàn toàn tuyến bypass để ép toàn bộ nước qua máy nếu tổng lưu lượng hệ lọc lớn hơn lưu lượng yêu cầu của PW300. Cách đúng là cân bằng lưu lượng qua máy, đồng thời giữ hệ lọc và các nhánh trả nước vận hành ổn định.

Kết Nối Mặt Bích DN110: Sai Lệch Cơ Khí Dễ Gây Rò Nước Khi Chạy Tải Lớn

Ở lưu lượng 62.4m³/h, mặt bích DN110 phải được thi công cẩn thận. Rò nước tại mặt bích thường không chỉ do gioăng kém, mà còn do lệch trục ống, tuyến ống treo tải lên thân máy hoặc siết bu-lông không đều.

Khuyến nghị thi công:

• Xác nhận chuẩn mặt bích từ bản vẽ kỹ thuật trước khi đặt vật tư.

• Canh đồng trục hai mặt bích trước khi siết.

• Không dùng lực siết bu-lông để kéo lệch tuyến ống về đúng vị trí.

• Siết bu-lông theo đường chéo, tăng lực từng bước.

• Dùng gioăng phù hợp với nước hồ bơi, clo và nhiệt độ vận hành.

• Có giá đỡ ống ở gần hai đầu máy.

• Sau khi chạy thử, kiểm tra lại rò rỉ khi hệ đã ổn định áp.

Không nên khẳng định cứng mặt bích theo DIN hay ASTM nếu catalogue hoặc bản vẽ nhà sản xuất chưa thể hiện rõ. Với thiết bị công suất lớn, sai chuẩn mặt bích có thể làm chậm tiến độ lắp đặt và phát sinh rò nước khi chạy thử.

Hệ Điện 3 Pha Của PW300-KFXYC: Dòng 35.35A Cần Tủ Động Lực Riêng

PW300-KFXYC dùng nguồn 380–400V/3 pha/50Hz. Dòng làm việc tham chiếu là 35.35A. Đây là tải động lực lớn trong phòng máy hồ bơi, cần cấp nguồn riêng và bảo vệ riêng.

Khuyến nghị kỹ thuật:

• Cấp nguồn riêng từ tủ điện phòng máy.

• Dùng MCCB/CB phù hợp với dòng tải và khả năng cắt ngắn mạch.

• Có contactor hoặc thiết bị đóng cắt phù hợp với tải máy nén.

• Lắp relay bảo vệ mất pha, ngược pha và lệch pha.

• Có bảo vệ quá dòng và rò điện theo tiêu chuẩn công trình.

• Tiếp địa vỏ máy đúng kỹ thuật.

• Kiểm tra điện áp giữa các pha khi máy chạy tải.

• Kiểm tra độ cân bằng dòng giữa các pha.

• Kiểm tra nhiệt tại đầu cosse sau giai đoạn chạy thử.

• Tủ điện cần chống ẩm, thoát nhiệt và có nhãn mạch rõ ràng.

Không nên chốt cứng một cấu hình MCCB hoặc tiết diện cáp cho mọi công trình nếu chưa biết chiều dài tuyến, cách đi cáp, nhiệt độ môi trường, số mạch đi chung máng và độ sụt áp cho phép. Với dòng 35.35A, MCCB 63A và cáp đồng nhóm 16mm² có thể là phương án tham chiếu ở nhiều công trình, nhưng thiết kế cuối cùng phải theo tính toán thực tế và khuyến nghị của nhà sản xuất/tủ điện.

Khối Lượng 465kg Và Độ Ồn 66 dB(A): Bố Trí Mặt Bằng Không Thể Làm Qua Loa

PW300-KFXYC có khối lượng khoảng 465kg và độ ồn tham chiếu 66 dB(A). Đây là thiết bị hạng nặng, không phù hợp đặt tạm trên nền gạch hoặc khu vực sát không gian nghỉ.

Khuyến nghị lắp đặt:

• Đổ bệ bê tông riêng, cao hơn nền hoàn thiện để tránh đọng nước.

• Kiểm tra tải trọng sàn nếu đặt trên mái hoặc tầng kỹ thuật.

• Kích thước bệ lớn hơn chân máy để thao tác bu-lông.

• Dùng đệm cao su chống rung hoặc đệm chống rung công nghiệp phù hợp.

• Có neo giữ nếu đặt ở khu vực gió mạnh.

• Có đường thoát nước ngưng.

• Không để ống DN110 treo tải lên mặt bích thiết bị.

• Chừa lối tiếp cận cho xe nâng tay, pa lăng hoặc thiết bị nâng khi bảo trì lớn.

• Không đặt máy gần kho hóa chất có hơi ăn mòn.

Mức 66 dB(A) tại 1m là mức cần tính trong layout âm học. Không nên mô tả là “không ảnh hưởng” nếu máy đặt gần khu thi đấu, khu spa, phòng khách sạn hoặc khu nghỉ. Nên bố trí máy phía sau tường kỹ thuật, cách xa khu sử dụng và tránh các mặt tường phản âm trực tiếp.

Thông Gió Cho PW300-KFXYC: Tránh Quẩn Gió Quan Trọng Hơn Che Kín Máy

PW300-KFXYC thu nhiệt từ không khí. Nếu đặt máy trong phòng kín, mái che quá thấp hoặc khu vực quẩn gió, máy có thể hút lại chính luồng khí lạnh vừa xả ra. Khi đó COP giảm, thời gian gia nhiệt tăng và máy có thể báo lỗi áp suất thấp trong một số điều kiện.

Khuyến nghị bố trí:

• Không đặt máy trong phòng kín nếu không có thông gió cưỡng bức được tính toán.

• Không để hướng xả gió bị tường chắn quá gần.

• Không đặt nhiều máy sát nhau nếu không có khoảng hở hút/xả rõ ràng.

• Có khoảng trống bảo trì quanh dàn trao đổi nhiệt.

• Hạn chế mái che thấp gây hồi gió.

• Không để khí xả thổi trực tiếp vào khu vực khách đứng/ngồi.

• Nếu cần đặt trong khu kỹ thuật có mái, phải tính lưu lượng thông gió riêng.

Không nên tự ý lắp ống gió hoặc chụp hút vào quạt nếu nhà sản xuất chưa xác nhận áp suất tĩnh cho phép. Việc tăng trở lực gió có thể làm giảm hiệu suất và ảnh hưởng chu trình xả đá.

Vị Trí PW300-KFXYC Trong Sơ Đồ Phòng Máy Công Trình Lớn

Máy cấp nhiệt nên đặt sau bình lọc để nước đi qua bộ trao đổi nhiệt đã được loại bỏ cặn thô. Nếu hệ có điện phân muối, ozone, UV hoặc bơm châm hóa chất, nên đặt các thiết bị tạo nồng độ oxy hóa cao sau máy cấp nhiệt.

Sơ đồ khuyến nghị:

Bơm tuần hoàn → Bình lọc → Máy cấp nhiệt qua header/bypass → Điện phân muối/UV/Ozone/châm hóa chất → Trả nước về hồ

Với công viên nước hoặc tổ hợp nhiều hồ, nên cân nhắc tách mạch cấp nhiệt theo từng khu vực thay vì gom tất cả về một vòng nước duy nhất. Hồ trẻ em, hồ massage, hồ bơi chính và hồ cảnh quan có nhu cầu nhiệt khác nhau. Nếu gom chung, hệ điều khiển khó tối ưu và chi phí vận hành có thể tăng.

Với hồ overflow, không nên chỉ đọc nhiệt độ tại bể cân bằng. Nước trong balance tank có thể lệch so với nhiệt độ trung bình trong hồ, đặc biệt khi mương tràn hoạt động không đều. Khi nghiệm thu, nên đo đối chiếu nhiệt độ tại hồ, đường nước vào máy và đường nước ra máy.

Điện Năng Tham Chiếu Của Máy Cấp Nhiệt PW300-KFXYC

Tại Air 27°C, PW300-KFXYC có công suất nhiệt 145.0kW và COP 6.0. Điện đầu vào ước tính:

145.0 / 6.0 = khoảng 24.2kW

Nếu máy chạy 8 giờ/ngày trong 30 ngày ở vùng tải cao:

24.2 × 8 × 30 = khoảng 5,808kWh/tháng

Với giá điện tham chiếu 3,000VNĐ/kWh:

5,808 × 3,000 = khoảng 17,424,000VNĐ/tháng

Nếu dùng điện trở gia nhiệt để tạo cùng mức 145.0kW nhiệt trong cùng thời gian:

145.0 × 8 × 30 = 34,800kWh/tháng

Chi phí điện tham chiếu:

34,800 × 3,000 = khoảng 104,400,000VNĐ/tháng

Bảng này chỉ dùng để so sánh nguyên lý tiêu thụ điện giữa heat pump và điện trở. Chi phí vận hành thực tế còn phụ thuộc vào nhiệt độ không khí, số giờ chạy máy, nhiệt độ nước cài đặt, diện tích mặt nước, gió, pool cover, lịch vận hành và trạng thái bình lọc.

Không nên kết luận thời gian hoàn vốn cố định nếu chưa có giá thiết bị, chi phí lắp đặt, chi phí điện 3 pha, số tháng khai thác nước nóng và doanh thu thực tế. Với công trình lớn, nên lắp đồng hồ đo điện riêng cho máy cấp nhiệt để theo dõi chi phí theo mùa.

Pool Cover Và Chia Khu Nhiệt Quyết Định Chi Phí Của Hồ 500m³

Với hồ 500m³, thất thoát nhiệt qua mặt nước rất lớn. Nếu hồ ngoài trời không có pool cover, máy phải bù nhiệt liên tục cho phần nhiệt mất qua bay hơi và gió ban đêm. Khi đó, ngay cả cấu hình 145kW cũng có thể phải chạy dài giờ.

Với PW300-KFXYC, nên tổ chức vận hành theo hướng:

• Duy trì nhiệt nền, không để nước nguội sâu.

• Chạy máy trước khung giờ sử dụng chính.

• Dùng pool cover cho các hồ cần giữ nhiệt qua đêm.

• Tách khu nhiệt nếu tổ hợp có nhiều hồ với nhiệt độ yêu cầu khác nhau.

• Theo dõi điện năng tiêu thụ theo ngày.

• Backwash bình lọc đúng thời điểm để tránh lưu lượng giảm.

• Ghi nhận nhiệt độ nước thực tế tại hồ, không chỉ xem nhiệt độ trên màn hình máy.

Với công trình nhiều hồ, không phải toàn bộ khu nước đều cần cùng một nhiệt độ. Chia khu nhiệt và lập lịch chạy riêng thường tiết kiệm hơn so với gia nhiệt đồng loạt toàn bộ hệ thống.

Lỗi Flow Switch Trên PW300-KFXYC Thường Là Lỗi Hệ Thống Thủy Lực

PW300-KFXYC yêu cầu lưu lượng 62.4m³/h. Nếu máy báo lỗi lưu lượng thấp, không nên kết luận ngay flow switch hỏng. Với lưu lượng lớn, chỉ cần bình lọc bẩn, rọ bơm nghẹt, van bypass mở sai hoặc tuyến ống có nhiều trở lực, lưu lượng thực tế qua máy có thể tụt dưới ngưỡng an toàn.

Các điểm cần kiểm tra:

• Bình lọc đã đến chu kỳ backwash chưa.

• Rọ bơm có bị nghẹt không.

• Van bypass có đang chia dòng sai không.

• Van đầu vào/ra máy có mở đủ không.

• Áp suất bình lọc có tăng bất thường không.

• Có bọt khí hoặc thiếu nước ở tuyến hút bơm không.

• Bơm có còn đạt duty point sau khi cộng thêm 5.1mH₂O từ heat pump không.

• Y-Strainer, nếu có, có bị nghẹt lưới không.

Lỗi flow trên máy cấp nhiệt công suất lớn thường là biểu hiện của toàn hệ thống thủy lực, không chỉ là lỗi riêng của thiết bị.

Khi Nào Nên Ghép Nhiều Máy Thay Vì Dùng Một PW300-KFXYC?

PW300-KFXYC là cấu hình 145kW, phù hợp cho nhiều hồ 260–500m³. Tuy nhiên, với đại dự án, một máy đơn không phải lúc nào cũng là phương án tối ưu.

Nên cân nhắc ghép nhiều máy nếu:

• Công trình cần dự phòng vận hành cao.

• Hồ không được phép dừng nhiệt khi một máy bảo trì.

• Tổng thể tích nước vượt 500m³.

• Có nhiều hồ với nhiệt độ yêu cầu khác nhau.

• Hồ ngoài trời vận hành mùa lạnh liên tục.

• Chủ đầu tư muốn chia tải theo mùa.

• Phòng máy có đủ diện tích cho header cân bằng.

• Hệ điều khiển cần linh hoạt: chạy một máy khi duy trì, chạy nhiều máy khi first heat-up.

Nếu ghép song song, mỗi máy cần có van khóa riêng, nhánh cấp riêng, điểm đo lưu lượng riêng hoặc phương án cân bằng thủy lực rõ ràng. Header phải đủ lớn để chia nước đều, tránh máy gần bơm nhận quá nhiều lưu lượng còn máy xa bơm thiếu flow.

Khi Nào Không Nên Chọn PW300-KFXYC?

Không nên chọn PW300-KFXYC một cách máy móc nếu công trình rơi vào các trường hợp sau:

Hồ dưới 260m³ và nhu cầu giữ nhiệt không cao. Khi đó, công suất 145kW có thể làm tăng chi phí đầu tư, yêu cầu điện và không gian lắp đặt không cần thiết.

Hồ ngoài trời trên 500m³, mặt nước rộng, không có pool cover và cần vận hành mùa lạnh liên tục. Trường hợp này nên tính tải nhiệt chi tiết và cân nhắc ghép nhiều máy.

Phòng máy không đủ không gian cho header D160, cụm DN110, bệ máy 465kg và lối bảo trì. Nếu ép thiết bị vào không gian hẹp, việc bảo trì mặt bích, vệ sinh dàn và xử lý rò nước sẽ khó khăn.

Hệ điện 3 pha không ổn định hoặc không thể tách riêng mạch cấp nhiệt. Model này cần nguồn 380–400V/3 pha, bảo vệ pha và tiếp địa đúng kỹ thuật.

Dự án cần tận dụng khí lạnh xả ra nhưng chưa có xác nhận kỹ thuật từ nhà cung cấp. Không nên tự ý lắp ducting vào quạt heat pump nếu chưa kiểm tra áp suất tĩnh cho phép.

Gợi Ý BOQ Kỹ Thuật Cho Máy Cấp Nhiệt PW300-KFXYC

Một cấu hình lắp đặt cơ bản cho PW300-KFXYC có thể gồm:

• Máy cấp nhiệt hồ bơi PW300-KFXYC 145kW.

• Header PVC D160 hoặc D125 tùy tổng lưu lượng hệ lọc.

• Nhánh kết nối DN110 theo đúng mặt bích thiết bị.

• Cụm bypass DN110 cho máy cấp nhiệt.

• Van bướm hoặc van bi PVC cho tuyến chính và hai đầu máy.

• Mặt bích PVC DN110 đồng bộ thiết bị.

• Gioăng mặt bích phù hợp nước hồ bơi.

• Bu-lông, long đen, đai ốc chống ăn mòn.

• Giá đỡ ống gần hai đầu mặt bích.

• Van một chiều nếu sơ đồ có nguy cơ hồi nước.

• Đồng hồ áp hoặc điểm chờ đo áp trước/sau cụm thiết bị.

• Y-Strainer DN110 nếu công trình cần bảo vệ trong giai đoạn chạy thử hoặc có nguy cơ cặn đường ống.

• Đường cấp điện 3 pha riêng từ tủ phòng máy.

• MCCB/CB, contactor và relay bảo vệ pha.

• Bảo vệ rò điện theo thiết kế.

• Tiếp địa vỏ máy.

• Bệ bê tông chịu tải, đệm cao su chống rung.

• Đường thoát nước ngưng.

• Pool cover cho các hồ ngoài trời cần giữ nhiệt.

• Đồng hồ đo điện riêng cho máy cấp nhiệt.

• Nhật ký vận hành nhiệt độ nước, giờ chạy, điện năng tiêu thụ và chu kỳ backwash.

Với công trình resort lớn hoặc trung tâm thể thao, nên bàn giao kèm SOP vận hành: thời điểm chạy máy, nhiệt độ cài đặt từng khu hồ, quy trình backwash, kiểm tra flow switch, kiểm tra điện áp pha và ghi nhận điện năng theo tháng.

Kết Luận Kỹ Thuật Về PW300-KFXYC

Máy cấp nhiệt hồ bơi PW300-KFXYC là cấu hình heat pump 145kW dành cho hồ thương mại lớn, resort, trung tâm thể thao hoặc tổ hợp hồ 260–500m³. Điểm khác biệt của model này so với PW250 là công suất nhiệt cao hơn trên cùng nền lưu lượng 62.4m³/h và kết nối DN110, khiến bài toán kiểm soát chênh nhiệt nước, flow và thông gió trở nên quan trọng hơn.

Khi thiết kế, không nên chỉ nhìn công suất 145kW tại Air 27°C. Với mùa lạnh, cần đánh giá theo mốc Air 15°C còn 105.8kW. Với thủy lực, cần dùng header D160/D125, nhánh DN110 ngắn và cộng pressure drop 50kPa vào tổng TDH để chọn bơm theo pump curve. Với điện, dòng 35.35A yêu cầu tủ 3 pha riêng, bảo vệ pha và kiểm tra sụt áp theo tuyến cáp thực tế.

Nếu xử lý đúng header, pump curve, bệ máy, điện 3 pha, thông gió và lịch vận hành, PW300-KFXYC phù hợp cho công trình cần nước ấm ổn định ở quy mô lớn. Nếu bỏ qua pool cover, chia khu nhiệt hoặc bảo trì bình lọc, hệ thống có thể nóng chậm, báo lỗi flow, ồn đường ống hoặc tiêu thụ điện cao hơn dự kiến.

Câu Hỏi Thường Gặp Về Máy Cấp Nhiệt Hồ Bơi PW300-KFXYC

1. PW300-KFXYC dùng cho hồ bao nhiêu m³?

Dải tham chiếu là 260–500m³. Với hồ ngoài trời, hồ lộng gió hoặc không dùng pool cover, cần tính thêm diện tích mặt nước, nhiệt độ cài đặt, thời gian chạy máy và điều kiện thời tiết mùa lạnh.

2. PW300-KFXYC có phải máy bơm nhiệt hồ bơi không?

Có. Về kỹ thuật, đây là heat pump/bơm nhiệt chuyên dụng cho hồ bơi. Tuy nhiên, trong cấu trúc SEO sản phẩm nên gọi là máy cấp nhiệt hồ bơi để đồng bộ danh mục và tránh nhầm với máy bơm tuần hoàn.

3. Công suất 145kW có nghĩa là máy tiêu thụ 145kW điện không?

Không. 145kW là công suất nhiệt đầu ra tại Air 27°C. Với COP 6.0, điện đầu vào ước tính khoảng 24.2kW trong điều kiện tham chiếu.

4. Vì sao mùa lạnh chỉ nên tính theo 105.8kW?

Vì tại Air 15°C, công suất nhiệt của máy giảm còn 105.8kW. Đây là mốc phù hợp hơn khi tính cho hồ ngoài trời, hồ miền Bắc hoặc công trình sử dụng vào sáng sớm.

5. PW300 và PW250 cùng lưu lượng 62.4m³/h thì khác gì?

PW300 có công suất nhiệt cao hơn, 145kW so với 121kW. Trên cùng lưu lượng nước, chênh nhiệt nước qua máy của PW300 có xu hướng cao hơn, nên cần kiểm soát flow và nhiệt độ nước vào/ra kỹ hơn khi chạy tải lớn.

6. Lưu lượng 62.4m³/h qua DN110 có cao không?

Có. Với đường kính trong khoảng 101mm, vận tốc nước ước tính khoảng 2.16m/s. Đây là vùng cần kiểm soát kỹ, nên dùng header lớn hơn như D160 hoặc D125 và chỉ giữ nhánh DN110 ngắn vào máy.

7. Pressure drop 50kPa có ảnh hưởng đến NPSH không?

Không trực tiếp. Máy cấp nhiệt thường nằm sau bơm và bình lọc trên đường đẩy, nên pressure drop 50kPa làm tăng TDH. NPSH và xâm thực chủ yếu liên quan đến tuyến hút trước bơm.

8. MCCB 63A và cáp 16mm² có bắt buộc không?

Đây có thể là cấu hình tham chiếu cho nhiều công trình, nhưng không nên chốt cứng nếu chưa tính chiều dài tuyến, cách đi cáp, nhiệt độ môi trường và khả năng cắt ngắn mạch. Thiết kế cuối cùng cần theo hồ sơ điện thực tế và tài liệu nhà sản xuất.

9. Có thể lắp nhiều máy PW300 sát nhau trong phòng kín không?

Không nên. Nếu đặt nhiều máy trong không gian kín, khí lạnh xả ra có thể bị hút ngược lại, làm giảm COP và tăng nguy cơ lỗi áp suất. Cần bố trí thông gió tự nhiên hoặc cưỡng bức theo tính toán.

10. Độ ồn 66 dB(A) có ảnh hưởng khu vực sử dụng không?

Có thể ảnh hưởng nếu đặt gần khu nghỉ, khu spa, phòng khách sạn hoặc khu vực khách ngồi lâu. Nên bố trí máy ở khu kỹ thuật riêng, có khoảng cách, tường chắn âm hoặc giải pháp giảm rung phù hợp.

11. Có nên ghép nhiều máy thay vì dùng một PW300-KFXYC không?

Có thể cân nhắc nếu công trình cần dự phòng cao, có nhiều hồ với nhiệt độ khác nhau hoặc tổng thể tích vượt 500m³. Khi ghép song song, cần thiết kế header cân bằng và đảm bảo mỗi máy nhận đúng lưu lượng yêu cầu.
