Nắp thu đáy vuông 600x600 mm (Mã: 04143R2) là dòng thiết bị thu nước đáy kích thước lớn, sử dụng trong các hệ thống hồ bơi thương mại, công viên nước và công trình thủy sinh quy mô lớn.

Sản phẩm được chế tạo từ vật liệu Composite gia cường sợi thủy tinh (GRP), cho khả năng chịu tải và độ bền cao trong môi trường nước chứa hóa chất như Clo, muối điện phân và chất cân bằng pH.

Với kích thước bề mặt lớn và thiết kế dạng lưới thoát nước tối ưu, nắp thu đáy 04143R2 được sử dụng trong các hệ thống yêu cầu lưu lượng tuần hoàn cao, đặc biệt là các cụm hút đáy kết nối với đường ống lớn đến Ø225 mm.

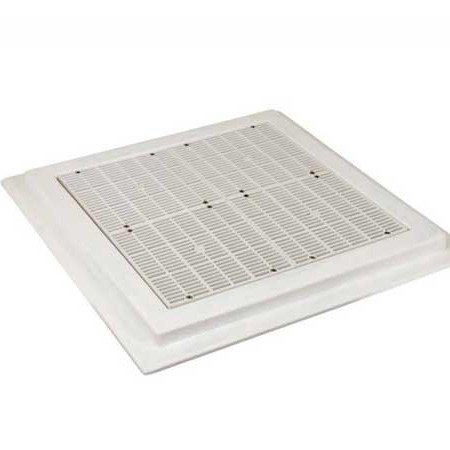

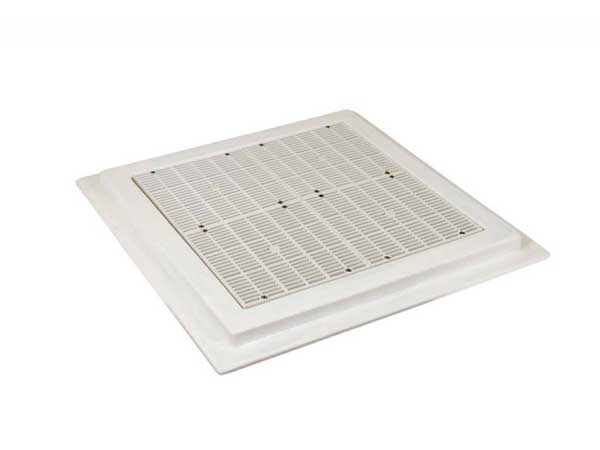

Nắp thu đáy bể bơi 04143R2

Nắp thu đáy hồ bơi là gì?

Nắp thu đáy (Main Drain Cover) là bộ phận được lắp đặt tại vị trí thấp nhất của hồ bơi, có nhiệm vụ thu nước từ đáy hồ và dẫn về hệ thống lọc tuần hoàn.

Trong hệ thống hồ bơi thương mại, nắp thu đáy thường được bố trí kết hợp với:

• Skimmer (thu nước mặt)
• Máng tràn (Overflow system)
• Hệ thống bơm lọc tuần hoàn

Mục tiêu là đảm bảo dòng nước được luân chuyển đều và hạn chế vùng nước tù đọng trong hồ.

Ứng dụng của nắp thu đáy vuông 04143R2

Sản phẩm được thiết kế cho các công trình yêu cầu lưu lượng tuần hoàn lớn và vận hành liên tục, bao gồm:

• Hồ bơi thi đấu tiêu chuẩn Olympic
• Công viên nước (Water Park)
• Bể tạo sóng và sông lười
• Hồ bơi công cộng quy mô lớn
• Khu thể thao dưới nước và trung tâm huấn luyện

Thông số kỹ thuật nắp thu đáy 04143R2

Vật liệu Composite GRP là gì?

Composite GRP (Glass Reinforced Polyester) là vật liệu tổng hợp được gia cường bằng sợi thủy tinh, có đặc tính:

• Độ cứng cơ học cao
• Khả năng chống ăn mòn tốt trong môi trường Clo và nước biển
• Không bị oxy hóa như kim loại
• Ổn định hình dạng trong môi trường ngâm nước lâu dài

Vật liệu này thường được sử dụng trong các hạng mục:

• Thiết bị hồ bơi công nghiệp
• Kết cấu bể chứa hóa chất
• Hệ thống thoát nước công trình lớn

Đặc điểm thiết kế nắp thu đáy 600x600 mm

1. Diện tích bề mặt lớn

Kích thước 600x600 mm giúp tăng diện tích thu nước, cho phép phân bổ dòng chảy đều qua bề mặt lưới, phù hợp với các hệ thống bơm lưu lượng lớn.

2. Tối ưu cho đường ống D225

Sản phẩm được thiết kế tương thích với rốn thu và hệ thống ống thoát nước kích thước lớn đến Ø225 mm, thường sử dụng trong:

• Trạm bơm công suất cao
• Hồ tạo sóng
• Hồ thi đấu quy mô lớn

3. Kết cấu khung composite

Khung đỡ bằng GRP giúp cố định nắp vào kết cấu bê tông, đảm bảo ổn định trong quá trình vận hành lâu dài.

4. Bảo trì thuận tiện

Thiết kế dạng tấm lớn giúp kỹ thuật viên dễ dàng tháo lắp để vệ sinh và kiểm tra hệ thống hút đáy khi cần thiết.

Khuyến nghị thiết kế hệ thống thu đáy

Khi sử dụng nắp thu đáy 04143R2 trong hệ thống hồ bơi thương mại, cần lưu ý:

• Tính toán lưu lượng bơm theo tổng hệ thống, không chỉ theo kích thước ống
• Bố trí nhiều điểm thu đáy trong hồ lớn để phân bổ lưu lượng
• Đảm bảo vận tốc dòng chảy trong ống nằm trong giới hạn thiết kế
• Kết hợp hồ cân bằng (Balancing Tank) trong hệ thống hồ tràn

So sánh 04143R2 và 04143R1

Hướng dẫn lắp đặt

Bước 1: Xác định vị trí thu đáy

Lắp tại điểm thấp nhất của đáy hồ theo bản vẽ thiết kế thủy lực.

Bước 2: Thi công ống chờ

Kết nối rốn thu với ống uPVC Ø225 hoặc theo thiết kế hệ thống.

Bước 3: Đổ bê tông và chống thấm

Thi công cố định khung nắp vào kết cấu bê tông và xử lý chống thấm toàn bộ khu vực.

Bước 4: Hoàn thiện bề mặt

Ốp lát hoàn thiện đảm bảo cao độ mặt nắp bằng với bề mặt sàn hồ bơi.

Bước 5: Lắp đặt nắp

Cố định nắp bằng hệ vít Inox và kiểm tra độ chắc chắn trước khi vận hành.

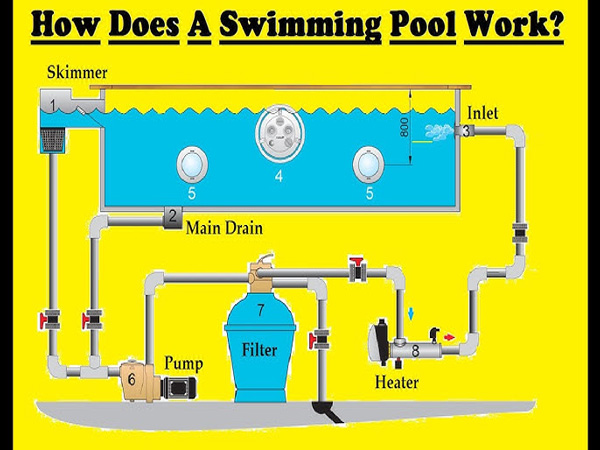

Sơ đồ hệ thống lọc tuần hoàn bể bơi

Ứng dụng trong hệ thống hồ bơi

Nắp thu đáy 04143R2 thường được sử dụng cùng:

• Máy bơm công suất lớn 10HP – 20HP
• Bình lọc cát công nghiệp
• Hệ thống hồ tràn quy mô lớn
• Trạm bơm tuần hoàn trung tâm

Báo giá nắp thu đáy 04143R2

Giá sản phẩm phụ thuộc vào:

• Số lượng đặt hàng
• Yêu cầu kỹ thuật dự án
• Cấu hình đồng bộ hệ thống M&E
• Tiến độ cung ứng

Bộ sản phẩm bao gồm:

• 01 nắp thu đáy Composite 600x600 mm
• Bộ khung và vít Inox cố định

FAQ

1. Nắp thu đáy 04143R2 có dùng cho hồ bơi gia đình không?

Không khuyến nghị. Sản phẩm được thiết kế cho hệ thống lưu lượng lớn và công trình thương mại.

2. Có thể dùng trong môi trường nước mặn không?

Có. Vật liệu GRP phù hợp với môi trường nước biển và hệ thống điện phân muối.

3. Có cần nhiều nắp thu đáy trong hồ lớn không?

Có. Hồ bơi thương mại thường bố trí nhiều điểm thu đáy để đảm bảo phân bổ lưu lượng và tăng an toàn vận hành.

4. Có thể thay thế bằng nắp ABS không?

Không khuyến nghị cho công trình lớn do yêu cầu tải trọng và độ cứng cơ học cao hơn.

Liên hệ kỹ thuật & báo giá dự án

Công Nghệ Hồ Bơi hỗ trợ:

• Tư vấn thiết kế hệ thống thu đáy
• Bóc tách BOQ M&E
• Cung cấp bản vẽ kỹ thuật CAD
• Báo giá dự án tối ưu cho nhà thầu

Hotline/Zalo kỹ sư dự án: 0976.389.743
