Máy thổi khí con sò Rexchip 510A21, mã model RB-510A21, là dòng máy thổi khí con sò dùng cho các hệ sục khí Jacuzzi có quy mô lớn hơn bồn sục gia đình. Với công suất động cơ 1.5kW, nguồn điện 1 pha 220–240V và lưu lượng khí cực đại 210 m³/h, model này phù hợp cho các công trình Spa thương mại, Resort, khách sạn hoặc dải ghế sục khí bố trí nhiều đầu air jet.

Điểm đáng chú ý của Rexchip 510A21 không chỉ nằm ở lưu lượng khí, mà ở mức áp nén 190 mbar. Với hệ Jacuzzi có đầu sục đặt dưới nước 1.2–1.5m, máy thổi khí phải thắng áp thủy tĩnh của cột nước trước khi tạo được bọt khí ổn định tại đầu phun. Nếu chọn blower có áp quá thấp, khí sẽ yếu dần ở cuối tuyến ống, hoặc không đẩy ra được tại các vị trí sâu.

510A21 nằm ở nhóm công suất trung bình – cao nhưng vẫn dùng điện 1 pha. Vì vậy thiết bị thường được chọn cho các công trình chưa bố trí nguồn 3 pha, nhưng vẫn cần một trạm thổi khí đủ áp cho Jacuzzi thương mại.

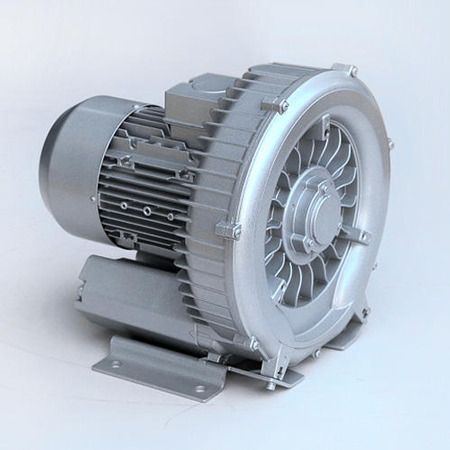

Máy thổi khí  con sò 1500W 1 pha 220-240V

Thông số kỹ thuật máy thổi khí con sò Rexchip 510A21

Lưu ý khi đọc thông số: 210 m³/h là lưu lượng cực đại trong điều kiện áp thấp, không phải lưu lượng làm việc thực tế khi máy đã đấu vào hệ ống, đầu sục và chịu áp cột nước. Khi thiết kế cho Jacuzzi, cần xét đồng thời lưu lượng, áp nén, chiều sâu nước, chiều dài ống góp và tổn thất qua đầu air jet.

Máy thổi khí con sò Rexchip 510A21 phù hợp với công trình nào?

Rexchip 510A21 phù hợp với các hệ thống cần lưu lượng khí lớn hơn nhóm blower dân dụng dưới 1.0HP, nhưng chưa đến mức phải dùng máy 3 pha công nghiệp.

Các ứng dụng thường gặp gồm:

Jacuzzi thương mại tại Spa, Resort, khách sạn: dùng cho bồn sục tập thể hoặc cụm ghế sục phục vụ nhiều người cùng lúc.

Dải ghế sục khí quanh hồ bơi: phù hợp các thiết kế air lounge, bench Jacuzzi, khu vực ngồi sục khí dọc thành hồ.

Hồ Jacuzzi có độ sâu 1.2–1.5m: cần blower có áp nén đủ để thắng áp cột nước và vẫn còn biên áp cho tổn thất đường ống.

Công trình chỉ có điện 1 pha 220V: thích hợp cho villa, homestay cao cấp hoặc spa chưa bố trí nguồn điện 3 pha nhưng vẫn cần hệ sục khí tương đối mạnh.

Không nên chọn model này cho hồ cá koi nhỏ, bồn massage mini hoặc hệ sục vài đầu khí đơn giản. Trong các trường hợp đó, blower công suất nhỏ hơn sẽ tiết kiệm điện và dễ cân chỉnh hơn.

Đọc đúng áp nén 190 mbar khi lắp đầu sục dưới nước

Áp nén 190 mbar tương đương khoảng 1.9m cột nước. Đây là thông số quan trọng khi đầu sục khí nằm dưới mặt nước.

Ví dụ, với Jacuzzi sâu 1.5m, riêng áp thủy tĩnh của nước đã xấp xỉ 150 mbar. Như vậy, phần áp còn lại để bù cho tổn thất đường ống, co, tê, van một chiều và đầu air jet không còn quá lớn. Nếu tuyến ống dài, chia nhiều nhánh hoặc dùng đầu sục có trở lực cao, lưu lượng khí thực tế sẽ giảm đáng kể so với Qmax.

Vì vậy, không nên tính số lượng đầu sục bằng cách lấy trực tiếp 210 m³/h chia đều cho từng đầu. Cách đúng là xác định áp làm việc thực tế của hệ thống, sau đó đối chiếu với đường cong áp – lưu lượng của blower. Trong thi công thực tế, cùng một máy 510A21 nhưng hiệu quả sục khí có thể khác nhau rõ rệt giữa hệ ống DN50 kéo dài và hệ ống góp DN65–DN75 chia nhánh hợp lý.

Thiết kế đường ống cho máy thổi khí con sò Rexchip 510A21

Với lưu lượng khí lớn, đường ống chính không nên chọn quá nhỏ. Nếu dùng ống DN50 cho toàn tuyến, vận tốc khí tăng cao, gây tổn thất áp, tăng tiếng ồn và làm máy dễ nóng hơn khi chạy liên tục.

Đối với máy thổi khí Rexchip 510A21, nên ưu tiên:

• Ống góp chính DN65 hoặc DN75, tùy chiều dài tuyến ống và số lượng nhánh.
• Các nhánh ra đầu sục giảm dần theo khu vực sử dụng.
• Hạn chế co 90° liên tiếp gần đầu ra của máy.
• Có đoạn ống thẳng sau đầu ra blower trước khi chia nhánh.
• Bố trí van khóa từng nhánh để cân chỉnh lượng khí giữa các vùng ghế sục.

Nếu hệ Jacuzzi chia thành nhiều vùng massage, nên tách manifold rõ ràng thay vì đưa toàn bộ khí vào một tuyến ống vòng nhỏ. Việc chia ống đúng giúp hạn chế hiện tượng đầu gần máy sục mạnh, đầu xa máy sục yếu.

Chống nước hồi về máy thổi khí

Máy thổi khí con sò làm việc với không khí khô. Nước hồi ngược vào buồng máy có thể làm kẹt cánh, chạm điện hoặc hư động cơ. Vì vậy, hệ ống khí cho Jacuzzi bắt buộc phải có giải pháp chống nước hồi.

Cấu hình nên áp dụng gồm:

Vòng chống siphon: Ống khí cần được đưa lên cao hơn mực nước vận hành cao nhất trước khi hạ xuống cấp cho đầu sục. Cao độ tham chiếu nên cao hơn mặt nước tối thiểu 30–50cm, tùy điều kiện công trình.

Van một chiều khí: Lắp trên tuyến khí để hạn chế nước hoặc hơi ẩm hồi ngược về blower khi máy dừng.

Điểm xả nước ngưng: Với tuyến ống dài hoặc đi qua khu vực ẩm, nên bố trí điểm xả thấp để kiểm tra nước ngưng trong đường ống.

Không đặt blower thấp hơn mặt nước nếu không có bảo vệ: Phòng máy âm sâu cần kiểm tra kỹ cao độ đặt máy, cao độ ống và khả năng ngập nước khi sự cố.

Vòng chống siphon không nên xem là biện pháp duy nhất. Trong công trình thương mại, nên kết hợp cả cao độ ống, van một chiều và thoát nước phòng máy.

Yêu cầu điện khi lắp máy thổi khí con sò Rexchip 510A21

Rexchip 510A21 dùng điện 1 pha 220–240V, dòng định mức 9.0A. Tuy nhiên, động cơ điện khi khởi động thường có dòng tăng cao trong thời gian ngắn. Nếu chọn thiết bị bảo vệ quá nhỏ hoặc dùng sai đặc tuyến, aptomat có thể nhảy ngay khi máy vừa khởi động.

Khuyến nghị thiết kế điện:

Dây nguồn: Nên bố trí đủ L – N – PE. Với tuyến gần, tiết diện cáp cần tính theo dòng làm việc, chiều dài dây và mức sụt áp cho phép. Với tuyến xa trên 15m, có thể cân nhắc cáp 3Cx4.0mm² để giảm sụt áp khi khởi động.

Thiết bị bảo vệ quá dòng: Có thể dùng MCB đặc tuyến C, định mức tham khảo 16A hoặc 20A tùy chiều dài dây và cấu hình tủ điện.

Chống rò điện: MCB không có chức năng chống rò. Cần lắp thêm RCCB/ELCB hoặc dùng RCBO nếu muốn tích hợp bảo vệ quá dòng và chống rò trong cùng một thiết bị.

Tiếp địa: Vỏ máy, tủ điện và các thiết bị trong phòng máy phải được nối đất đúng kỹ thuật. Đây là yêu cầu bắt buộc với khu vực hồ bơi, spa và môi trường ẩm.

Khi đấu nối thực tế, nên kiểm tra dòng chạy bằng ampe kìm sau khi hệ thống đã gắn đủ đường ống và đầu sục. Nếu dòng cao bất thường, cần kiểm tra nghẹt ống, van đóng, đầu sục bị tắc hoặc thông gió phòng máy kém.

Lưu ý về nhiệt và thông gió phòng máy

Máy thổi khí con sò sinh nhiệt trong quá trình nén khí. Khi chạy liên tục trong phòng máy kín, thân nhôm của blower có thể nóng lên đáng kể. Đây là hiện tượng bình thường trong giới hạn cho phép, nhưng nếu không có thông gió, nhiệt tích tụ sẽ làm giảm tuổi thọ bạc đạn, lớp cách điện động cơ và gioăng làm kín.

Với Rexchip 510A21, nên bố trí:

• Không gian hở quanh thân máy để tản nhiệt.
• Quạt thông gió cho phòng máy kín hoặc phòng máy âm.
• Không đặt máy sát tường, sát thùng hóa chất hoặc nơi có hơi clo đậm đặc.
• Bệ đặt chắc chắn, có đệm cao su giảm rung.
• Đường hút khí sạch, tránh hút hơi ẩm hoặc hơi hóa chất.

Máy nặng 24kg nên không nên treo trên giá thép mỏng hoặc đặt trực tiếp lên sàn rung. Với phòng máy thương mại, nên dùng bệ bê tông hoặc bệ thép đủ cứng, bắt bulong cố định và có cao su giảm chấn.

Chi phí điện năng tham khảo

Nếu hệ Jacuzzi sử dụng Rexchip 510A21 trong 3 giờ mỗi ngày:

Điện năng tiêu thụ:
1.5kW × 3 giờ × 30 ngày = 135 kWh/tháng

Chi phí điện tham khảo:
135 kWh × 2.500 VNĐ/kWh = khoảng 337.500 VNĐ/tháng

Chi phí thực tế phụ thuộc vào thời gian vận hành, biểu giá điện tại công trình và cách tổ chức lịch chạy. Với Spa hoặc Resort, nên tách blower theo từng khu vực nếu có nhiều bồn Jacuzzi độc lập. Không nên dùng một máy lớn chạy toàn bộ hệ thống nếu chỉ có một phần khu vực được sử dụng.

Chính sách cung cấp và hồ sơ nghiệm thu

Rexchip 510A21 được cung cấp cho các công trình cần hồ sơ kỹ thuật rõ ràng để nghiệm thu thiết bị. Khi đặt hàng, khách hàng có thể yêu cầu:

• Hóa đơn VAT cho doanh nghiệp hoặc chủ đầu tư.
• CO/CQ theo lô hàng nếu dự án yêu cầu.
• Thông số kỹ thuật phục vụ hồ sơ M&E.
• Tư vấn chọn đường ống khí, vị trí đặt máy và phương án chống nước hồi.
• Hỗ trợ kỹ thuật khi đấu nối thực tế tại công trình.

Với các dự án Jacuzzi thương mại, nên gửi bản vẽ mặt bằng hồ, vị trí phòng máy, số lượng đầu sục và chiều sâu nước trước khi chốt model. Việc kiểm tra sơ đồ ống trước khi thi công giúp tránh tình trạng máy đủ công suất nhưng hệ sục vẫn yếu do nghẹt tiết diện hoặc chia nhánh không đều.

Câu hỏi kỹ thuật về máy thổi khí con sò Rexchip 510A21

1. Quạt thổi khí Rexchip 510A21 có dùng được cho Jacuzzi sâu 1.5m không?

Có thể dùng, nhưng cần kiểm tra lại tuyến ống và loại đầu sục. Ở độ sâu 1.5m, áp thủy tĩnh đã khoảng 150 mbar. Trong khi đó, áp nén cực đại của 510A21 là 190 mbar. Nếu đường ống ngắn, tiết diện đủ lớn và đầu sục không quá trở lực, máy có thể vận hành phù hợp. Nếu ống dài, nhiều co hoặc chia quá nhiều đầu, cần tính lại theo đường cong áp – lưu lượng.

2. Bơm khí con sò Rexchip 510A21 cấp được bao nhiêu đầu air jet?

Không nên xác định số đầu air jet chỉ bằng lưu lượng cực đại 210 m³/h. Số lượng đầu phụ thuộc vào lưu lượng yêu cầu của từng đầu sục, độ sâu đặt đầu, chiều dài ống, đường kính ống góp và tổn thất qua phụ kiện. Với hệ nhiều đầu, nên chia manifold và cân chỉnh từng nhánh bằng van.

3. Có thể dùng ống DN50 cho máy 1.5kW này không?

DN50 chỉ phù hợp cho tuyến ngắn hoặc lưu lượng thực tế thấp. Với Rexchip 510A21, nếu dùng DN50 làm ống góp chính cho nhiều đầu sục, vận tốc khí sẽ cao, gây tổn thất áp và tiếng ồn. Nên ưu tiên DN65 hoặc DN75 cho ống chính, sau đó giảm dần về các nhánh nhỏ.

4. Máy chạy nóng có phải bị lỗi không?

Không nhất thiết. Máy thổi khí con sò sinh nhiệt khi nén khí, thân nhôm có vai trò tản nhiệt. Tuy nhiên, nếu máy nóng bất thường, có mùi khét, dòng điện cao hoặc tự ngắt, cần kiểm tra nghẹt ống, van đóng, đầu sục tắc, điện áp yếu hoặc phòng máy thiếu thông gió.

5. Đóng điện máy chạy một lúc thì aptomat nhảy, nguyên nhân do đâu?

Các nguyên nhân thường gặp gồm chọn aptomat quá nhỏ, dùng đặc tuyến không phù hợp, dây nguồn dài gây sụt áp, motor khởi động nặng do nghẹt đường khí, hoặc có rò điện trong hệ thống. Cần phân biệt rõ nhảy do quá dòng hay nhảy do rò điện để kiểm tra đúng hướng.

6. Có cần lắp van một chiều cho đường khí không?

Nên lắp. Van một chiều giúp hạn chế nước và hơi ẩm hồi ngược về máy khi dừng. Tuy nhiên, van một chiều không thay thế cho vòng chống siphon. Hệ Jacuzzi thương mại nên dùng đồng thời cả hai giải pháp.

Tổng kết

Máy thổi khí con sò Rexchip 510A21 là lựa chọn phù hợp cho hệ sục khí Jacuzzi thương mại cần lưu lượng lớn, áp nén cao hơn nhóm blower dân dụng và vẫn sử dụng nguồn điện 1 pha 220V. Với thông số 1.5kW, 210 m³/h và 190 mbar, model này có thể đáp ứng tốt các dải ghế sục khí, bồn Spa tập thể hoặc hồ Jacuzzi sâu khoảng 1.2–1.5m nếu hệ ống được thiết kế đúng.

Khi lựa chọn bơm thổi khí Rexchip 510A21, không nên chỉ nhìn vào lưu lượng cực đại. Hiệu quả sục khí thực tế phụ thuộc nhiều vào áp làm việc, đường kính ống góp, cách chia nhánh, chống nước hồi và thông gió phòng máy. Đây là các điểm cần kiểm tra từ giai đoạn thiết kế M&E để hệ Jacuzzi vận hành ổn định sau khi bàn giao.
