Rexchip 510A31 là dòng máy thổi khí con sò 1 pha công suất 2.2kW, được thiết kế cho các hệ Jacuzzi thương mại cần áp nén cao nhưng công trình chưa bố trí được nguồn điện 3 pha. Điểm khác biệt của model này không nằm ở lưu lượng cực đại, mà nằm ở khả năng tạo áp nén lên tới 270 mbar.

Trong cùng nhóm 2.2kW 1 pha, Rexchip 710A11 thiên về lưu lượng lớn cho hồ nông diện rộng. Ngược lại, Rexchip 510A31 phù hợp hơn với các hệ sục khí có đường ống xa, nhiều co, nhiều nhánh, van một chiều hoặc đầu sục có trở lực cao. Đây là các trường hợp máy 1.5kW vẫn chạy được nhưng bọt khí ở cuối tuyến yếu, không đều hoặc không đủ lực tại các ghế sục xa phòng máy.

Với lưu lượng cực đại 210 m³/h và áp nén cực đại 270 mbar, 510A31 nên được xem là model bù áp cho hệ ống khó, không phải model dùng để tăng số lượng đầu sục bằng mọi giá.

Thông số kỹ thuật máy thổi khí con sò Rexchip 510A31

Lưu ý kỹ thuật: 210 m³/h là lưu lượng cực đại trong điều kiện áp thấp. Khi máy làm việc với đầu sục đặt dưới nước, đường ống dài, van một chiều và manifold nhiều nhánh, lưu lượng thực tế sẽ giảm theo áp làm việc. Vì vậy, không nên lấy trực tiếp Qmax để chia số lượng đầu air jet.

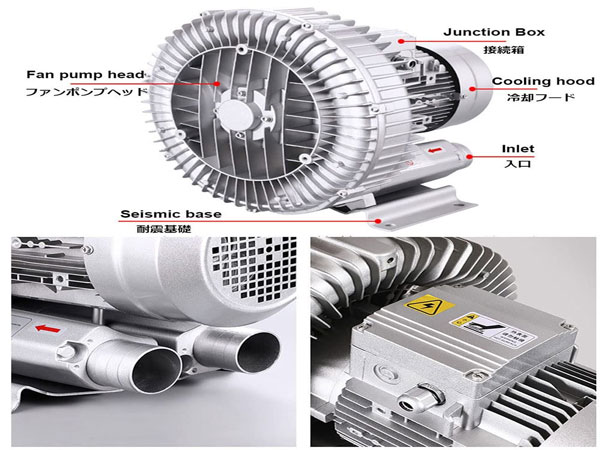

Máy thổi khí con sò cho bể bơi, bể sục jacuzzi

Khi nào nên chọn Rexchip 510A31 thay vì 510A21 hoặc 710A11?

Rexchip 510A31 phù hợp khi công trình vẫn dùng điện 1 pha nhưng cần áp nén cao hơn nhóm 1.5kW hoặc các model thiên lưu lượng.

Các trường hợp nên cân nhắc:

Phòng máy đặt xa bồn Jacuzzi: Khi tuyến ống khí dài 30–50m, nhiều co 90°, đi vòng qua hầm kỹ thuật hoặc phải vượt cao độ, phần tổn thất ma sát tăng đáng kể. Áp 270 mbar giúp hệ thống còn biên áp tốt hơn ở cuối tuyến.

Jacuzzi thương mại có nhiều nhánh manifold: Khi hệ sục chia nhiều ghế, nhiều vùng hoặc nhiều cụm air jet, áp nén cao giúp giảm tình trạng đầu gần máy mạnh, đầu xa yếu.

Đầu sục có trở lực cao: Một số đầu air jet hoặc diffuser có tổn thất lớn hơn đầu khí đơn giản. Khi đó, chọn máy có áp cao sẽ an toàn hơn so với chỉ tăng lưu lượng.

Công trình chưa có điện 3 pha: Rexchip 510A31 vẫn dùng điện 1 pha 220–240V, phù hợp với resort nhỏ, spa, villa hoặc homestay cao cấp chưa bố trí tủ 380V riêng.

Không nên dùng 510A31 cho hồ nông diện rộng chỉ cần lưu lượng lớn. Nếu mục tiêu là cấp khí cho air bed nông, nhiều lỗ khí phân tán trên diện rộng, 710A11 có thể hợp lý hơn nhờ lưu lượng cực đại lớn hơn.

Áp nén 270 mbar dùng để bù tổn thất hệ thống, không chỉ để thắng độ sâu nước

Áp nén 270 mbar tương đương khoảng 2.7m cột nước trong điều kiện lý thuyết. Tuy nhiên, trong hệ Jacuzzi thực tế, áp này không chỉ dùng để thắng cột nước. Nó còn phải bù cho tổn thất qua đường ống, van, co, tê, đầu sục và manifold.

Có thể ước tính nhanh:

Nếu đầu sục đặt ở độ sâu 1.0m, hệ thống chỉ dùng khoảng 100 mbar để thắng cột nước. Phần áp còn lại là biên dự phòng cho ống dài, van một chiều, co góc và bộ chia khí. Đây là vùng Rexchip 510A31 phát huy tốt.

Nếu đầu sục đặt ở 1.5m, áp thủy tĩnh khoảng 150 mbar. Máy vẫn còn biên áp lý thuyết khoảng 120 mbar cho tổn thất hệ thống, nhưng cần kiểm tra kỹ đường ống và loại đầu sục. Nếu tuyến ống quá dài hoặc đầu sục trở lực cao, lưu lượng thực tế vẫn có thể giảm.

Phòng máy xa 30–50m: vì sao cần model áp cao?

Với máy thổi khí con sò, tuyến ống càng dài thì tổn thất áp càng tăng. Tổn thất này đến từ ma sát thành ống, co, tê, van một chiều, đoạn thu – mở ống và cách chia manifold. Khi tổn thất tăng, lưu lượng khí đến đầu sục cuối tuyến sẽ giảm.

Trong các công trình Jacuzzi thương mại, lỗi thường gặp là chọn máy theo lưu lượng cực đại nhưng bỏ qua tổn thất tuyến ống. Kết quả là:

• đầu sục gần phòng máy rất mạnh;
• đầu sục xa chỉ ra bọt yếu;
• một số ghế sục gần như không có khí;
• máy chạy nóng do back pressure cao;
• tiếng rít trong ống tăng.

Rexchip 510A31 giải quyết bài toán này bằng cách tăng áp nén lên 270 mbar. Với cùng lưu lượng cực đại 210 m³/h, model này không nhằm “thổi nhiều hơn” mà nhằm giữ lưu lượng tốt hơn khi hệ thống có áp cản lớn.

DN65 hay DN75: chọn ống chính cho lưu lượng 210 m³/h áp cao

Với lưu lượng cực đại 210 m³/h, tương đương khoảng 0.058 m³/s, đường ống chính cần đủ tiết diện để hạn chế vận tốc khí và giảm tổn thất áp.

Gợi ý chọn ống:

Không nên dùng ống nhỏ để “ép áp”. Ống nhỏ làm vận tốc khí tăng, tạo tiếng rít, tăng tổn thất áp và làm máy nóng hơn. Với Rexchip 510A31, DN65 có thể đủ trong nhiều tuyến ngắn; DN75 nên được ưu tiên nếu phòng máy xa hoặc hệ sục chia nhiều nhánh.

Đoạn gần đầu xả nên có khớp nối mềm chịu nhiệt, hạn chế co 90° sát máy và chừa điểm đo áp để kiểm tra back pressure khi nghiệm thu.

Thiết kế manifold cho hệ Jacuzzi nhiều đầu sục

Khi hệ thống có nhiều đầu air jet, không nên cấp khí bằng một tuyến ống nhỏ chạy nối tiếp qua tất cả vị trí. Cách này dễ làm đầu gần máy mạnh, đầu cuối yếu.

Với Rexchip 510A31, nên bố trí manifold theo nguyên tắc:

• chia hệ sục thành từng vùng ghế hoặc từng cụm đầu sục;
• mỗi vùng có van khóa và van cân bằng khí;
• chiều dài các nhánh chính nên tương đối cân bằng;
• không chia quá nhiều đầu trên một nhánh nhỏ;
• có van một chiều để hạn chế nước hồi;
• có điểm xả nước ngưng ở vị trí thấp;
• có đầu chờ đo áp tại đầu ra máy và cuối tuyến.

Không nên khẳng định cố định máy cấp được 20–25 đầu air jet nếu chưa biết loại đầu sục, độ sâu, chiều dài ống và trở lực từng đầu. Với model áp cao như 510A31, cách chọn đúng là dựa trên áp làm việc thực tế và lưu lượng yêu cầu từng vùng, không dựa vào Qmax.

Điện 1 pha 2.2kW: dòng 10A và yêu cầu bảo vệ khởi động

Rexchip 510A31 dùng nguồn 1 pha 220–240V, dòng định mức khoảng 10.0A. Tuy nhiên, dòng khởi động của motor 3HP có thể cao hơn nhiều lần dòng chạy ổn định trong thời gian ngắn. Nếu thiết bị bảo vệ chọn quá sát hoặc đặc tuyến không phù hợp, CB có thể nhảy ngay khi đóng điện.

Khuyến nghị thiết kế điện:

Cáp nguồn: Nên dùng cáp đồng đủ L – N – PE. Không nên ghi 2 lõi vì thiết bị cần dây tiếp địa. Với tuyến gần, có thể cân nhắc 3Cx4.0mm². Với tuyến dài hoặc công trình có sụt áp, có thể nâng lên 3Cx6.0mm² sau khi kiểm tra chiều dài dây và phương án bảo vệ.

Thiết bị bảo vệ quá dòng: Có thể dùng MCB hoặc RCBO đặc tuyến C cho tải động cơ. Định mức thường cân nhắc quanh 25A hoặc 32A tùy chiều dài tuyến, tiết diện dây và dòng khởi động thực tế. Không nên nâng CB nếu dây dẫn không đáp ứng.

Chống rò điện: MCB thường không chống rò. Nếu dùng MCB, cần lắp thêm RCCB/ELCB. Nếu dùng RCBO, thiết bị đã tích hợp bảo vệ quá dòng và chống rò.

Rơ-le nhiệt: Với tủ điện riêng, nên dùng bảo vệ quá tải cho motor, cài gần dòng định mức và hiệu chỉnh theo dòng đo thực tế sau khi máy đã đấu vào hệ ống.

Tiếp địa: Vỏ máy, tủ điện và thiết bị trong phòng máy phải nối đất đúng kỹ thuật. Đây là yêu cầu bắt buộc trong môi trường hồ bơi và spa.

Nhiệt khí xả và vật liệu đoạn ống gần máy

Khi máy thổi khí con sò làm việc ở áp nén cao, khí xả có thể nóng hơn nhiệt độ môi trường. Nhiệt độ thực tế phụ thuộc vào áp làm việc, thời gian chạy, thông gió phòng máy và mức nghẹt của tuyến ống.

Với Rexchip 510A31, nên lưu ý:

• không thu ống quá nhỏ ngay sau đầu xả;
• dùng khớp nối mềm chịu nhiệt để giảm rung truyền sang hệ ống;
• với hệ chạy tải cao, đoạn ống đầu ra nên dùng vật liệu chịu nhiệt tốt hơn;
• có thể dùng uPVC dày, PPR chịu nhiệt hoặc ống kim loại tùy điều kiện lắp đặt;
• kiểm tra nhiệt độ ống gần máy sau khi chạy ổn định;
• không để van khí bị đóng khi máy đang vận hành.

Nếu ống uPVC gần họng xả bị mềm, xì keo hoặc hở rắc co, cần kiểm tra lại back pressure, tiết diện ống và nhiệt khí xả. Không nên chỉ dán keo lại mà bỏ qua nguyên nhân gây nóng.

Độ ồn 64 dB, rung động và vị trí đặt máy

Rexchip 510A31 có trọng lượng khoảng 28kg và độ ồn danh định 64 dB(A). Đây là mức có thể bố trí trong phòng máy hồ bơi, nhưng vẫn cần kiểm soát rung và tiếng gió nếu đặt gần khu spa hoặc khu khách lưu trú.

Yêu cầu thi công:

• đặt máy trên bệ bê tông hoặc bệ thép đủ cứng;
• dùng cao su giảm chấn dưới chân máy;
• không treo máy trên giá thép mỏng dễ cộng hưởng;
• dùng khớp nối mềm ở đầu xả;
• chừa khoảng hở quanh thân máy để tản nhiệt;
• không bọc kín máy bằng vật liệu tiêu âm nếu không có thông gió;
• bố trí phòng máy khô, thoáng, tránh hơi clo và hóa chất đậm đặc.

Tiếng ồn thực tế không chỉ đến từ motor. Nếu đường ống quá nhỏ hoặc có co gấp sát đầu ra, tiếng hú gió sẽ tăng rõ. Vì vậy, giảm ồn cần xử lý cả máy, bệ đặt và tuyến ống.

Chống nước hồi về máy thổi khí con sò

Máy thổi khí con sò làm việc với không khí khô. Nước hồ hoặc hơi ẩm hồi ngược vào buồng cánh có thể gây kẹt cánh, rỉ bạc đạn, chạm điện hoặc hỏng động cơ.

Với Rexchip 510A31, hệ thống nên có:

Vòng chống siphon: Đường ống khí cần đi lên cao hơn mực nước vận hành cao nhất trước khi hạ xuống cấp cho đầu sục. Cao độ thường lấy cao hơn mặt nước khoảng 30–50cm tùy điều kiện công trình.

Van một chiều khí: Lắp trên tuyến khí để hạn chế nước hoặc hơi ẩm hồi ngược khi máy dừng. Van cần chọn loại phù hợp với khí, không gây tổn thất quá lớn.

Điểm xả nước ngưng: Với tuyến dài hoặc phòng máy ẩm, nên có điểm xả thấp để kiểm tra nước đọng trong ống.

Cao độ đặt máy: Không đặt blower ở vị trí dễ ngập nước. Với phòng máy âm, cần kiểm tra thoát sàn, cao độ bệ máy và khả năng nước tràn khi sự cố.

Không nên chỉ dựa vào van một chiều. Trong công trình thực tế, nên kết hợp cao độ ống, vòng chống siphon, van một chiều và thoát nước phòng máy.

Điện năng vận hành tham khảo

Rexchip 510A31 có công suất motor 2.2kW. Nếu hệ Jacuzzi vận hành 3 giờ mỗi ngày:

Điện năng tiêu thụ:
2.2kW × 3 giờ × 30 ngày = 198 kWh/tháng

Chi phí tham khảo:
198 kWh × 2.500 VNĐ/kWh = khoảng 495.000 VNĐ/tháng

Chi phí thực tế phụ thuộc thời gian vận hành, đơn giá điện và tần suất sử dụng. Với spa hoặc resort có nhiều vùng sục, nên chia vùng điều khiển để tránh chạy toàn bộ hệ thống khi chỉ sử dụng một phần.

So sánh Rexchip 510A31 với 510A21 và 710A11

Trong cùng nhóm máy thổi khí con sò 1 pha, cần phân biệt rõ model thiên áp và model thiên lưu lượng để tránh chọn sai.

Nếu công trình chỉ cần nhiều khí cho hồ nông, 710A11 có lợi thế về lưu lượng. Nếu công trình có phòng máy xa, nhiều co, nhiều nhánh hoặc cần giữ áp cuối tuyến, 510A31 phù hợp hơn. Nếu hệ nhỏ hơn, 510A21 có thể đủ và tiết kiệm điện hơn.

Hồ sơ cung cấp và nghiệm thu thiết bị

Với máy thổi khí con sò công suất 2.2kW, hồ sơ kỹ thuật nên chuẩn bị rõ để phục vụ nghiệm thu M&E.

Các tài liệu thường cần gồm:

• Catalogue hoặc datasheet model Rexchip 510A31.
• Thông số điện áp, dòng điện, công suất.
• Hóa đơn VAT.
• CO/CQ theo lô hàng nếu dự án yêu cầu.
• Khuyến nghị lắp đặt đường ống và chống nước hồi.
• Khuyến nghị bảo vệ điện, tiếp địa và thông gió phòng máy.
• Biên bản kiểm tra ngoại quan khi giao hàng.

Khi nhận hàng, cần kiểm tra tem thông số, tình trạng vỏ nhôm, hộp điện, cánh tản nhiệt, tiếng rơ cơ khí bất thường và dấu hiệu va đập trong vận chuyển.

Internal link đề xuất

Link lên danh mục:
[Máy Thổi Khí Con Sò Rexchip Chính Hãng]

Link bài liên quan:
[Máy thổi khí con sò Rexchip – Hướng dẫn chọn công suất và ứng dụng]
[Jacuzzi khí Air vs Jacuzzi nước Water: Chọn hệ massage nào?]
[Cách tính đường kính ống PVC cho blower]
[Cách tính tổn thất áp lực cho hệ sục khí]
[Sơ đồ lắp đặt máy thổi khí Jacuzzi chuẩn kỹ thuật]
[Máy thổi khí hồ bơi bị vào nước: Nguyên nhân & xử lý khẩn cấp]

FAQ kỹ thuật về máy thổi khí con sò Rexchip 510A31

1. Rexchip 510A31 có khác gì so với 510A21?

Hai model có lưu lượng cực đại tương đương 210 m³/h, nhưng 510A31 có công suất 2.2kW và áp nén 270 mbar, cao hơn 510A21. Vì vậy, 510A31 phù hợp hơn với phòng máy xa, tuyến ống nhiều co hoặc hệ nhiều nhánh cần bù áp.

2. Rexchip 510A31 có dùng cho Jacuzzi sâu 1.5m được không?

Có thể dùng, nhưng cần kiểm tra tổn thất hệ thống. Ở độ sâu 1.5m, áp thủy tĩnh khoảng 150 mbar. Máy có áp cực đại 270 mbar, phần còn lại cho đường ống, van và đầu sục khoảng 120 mbar. Nếu tuyến ống dài hoặc đầu sục trở lực cao, cần tính lại lưu lượng thực tế.

3. Phòng máy cách Jacuzzi 30–50m thì có nên chọn 510A31 không?

Có thể cân nhắc. Đây là một trong những trường hợp 510A31 có lợi thế hơn model 1.5kW, vì áp nén cao giúp bù tổn thất trên tuyến ống dài. Tuy nhiên, vẫn cần chọn đúng đường kính ống chính và hạn chế co gấp để tránh mất áp quá lớn.

4. Nên dùng ống DN65 hay DN75?

DN65 có thể dùng cho tuyến ngắn đến trung bình. Nếu phòng máy xa, hệ nhiều nhánh hoặc muốn giảm tiếng gió, nên ưu tiên DN75. Không nên dùng ống nhỏ hơn để “ép áp”, vì ống nhỏ thường làm tăng tổn thất và làm máy nóng hơn.

5. CB 20A nhảy khi khởi động có phải máy bị lỗi không?

Không nhất thiết. Motor 2.2kW 1 pha có dòng khởi động cao. Cần kiểm tra đặc tuyến CB, tiết diện dây, chiều dài cáp, điện áp khi khởi động, tụ điện và tình trạng nghẹt đường khí. Nếu dây dẫn và tủ đáp ứng, có thể cân nhắc MCB/RCBO đặc tuyến C với định mức phù hợp hơn.

6. Có cần dùng ống kim loại ngay sau họng xả không?

Không bắt buộc trong mọi trường hợp. Nếu máy chạy tải cao, áp lớn hoặc ống gần họng xả nóng, nên dùng đoạn vật liệu chịu nhiệt tốt hơn như PPR chịu nhiệt, uPVC dày hoặc ống kim loại tùy điều kiện lắp đặt. Quan trọng là phải kiểm tra nhiệt khí xả thực tế và tránh thu ống quá nhỏ gần máy.

7. Có cần lắp van một chiều khí không?

Nên lắp. Van một chiều giúp hạn chế nước và hơi ẩm hồi ngược khi máy dừng. Tuy nhiên, van một chiều không thay thế vòng chống siphon. Hệ Jacuzzi nên có cả vòng chống siphon, van một chiều và điểm xả nước ngưng.

Tổng kết

Máy thổi khí con sò Rexchip 510A31 2.2kW là model 1 pha thiên về áp nén, phù hợp cho các hệ Jacuzzi thương mại có phòng máy xa, nhiều co, nhiều nhánh hoặc cần giữ áp tốt ở cuối tuyến. Với lưu lượng cực đại 210 m³/h và áp nén 270 mbar, thiết bị không nhằm tăng lưu lượng diện rộng như 710A11, mà tập trung vào khả năng bù tổn thất áp trong hệ ống khó.

Khi chọn Rexchip 510A31, cần kiểm soát ba điểm chính: độ sâu đầu sục, tổn thất tuyến ống và điện khởi động của motor 2.2kW 1 pha. Nếu thiết kế đúng đường ống DN65–DN75, chống nước hồi và bảo vệ điện phù hợp, hệ sục khí sẽ ổn định hơn, giảm tình trạng bọt yếu ở cuối tuyến.
