Rexchip 810H17 là dòng máy thổi khí con sò công nghiệp công suất 5.5kW, sử dụng điện 3 pha, được thiết kế cho các hệ thống cần lưu lượng khí lớn hơn nhiều so với nhóm blower Jacuzzi dân dụng. Với lưu lượng cực đại 530 m³/h và áp nén cực đại 320 mbar, model này phù hợp cho các bể aerotank, hệ air scour bình lọc công nghiệp, cụm sục khí công viên nước hoặc các tuyến khí áp thấp – lưu lượng lớn trong nhà máy.

Khác với các model 1 pha như 310A01, 410A01 hoặc 510A21, Rexchip 810H17 không nên được xem đơn giản là “máy sục Jacuzzi lớn hơn”. Đây là thiết bị thuộc nhóm công nghiệp, cần thiết kế đồng bộ từ đường ống DN110–DN160, tủ điện 3 pha, phương án khởi động motor, chống rung, tiêu âm và thông gió phòng máy.

Trong hệ thống thực tế, hiệu quả của máy thổi khí con sò 5.5kW không chỉ phụ thuộc vào công suất motor. Nếu đường ống quá nhỏ, nhiều co gấp hoặc manifold chia khí sai, phần áp nén của máy sẽ bị tiêu hao trên tuyến ống, làm giảm lưu lượng tới diffuser hoặc đầu sục. Vì vậy, Rexchip 810H17 cần được chọn theo điểm làm việc áp – lưu lượng, không chọn theo Qmax đơn lẻ.

Máy thổi khí con sò 5.5 Kw 3 pha

Thông số kỹ thuật máy thổi khí con sò Rexchip 810H17

Lưu ý kỹ thuật: 530 m³/h là lưu lượng cực đại trong điều kiện áp thấp. Khi lắp vào bể nước, đầu diffuser, van một chiều, ống góp và manifold, lưu lượng thực tế sẽ giảm theo áp làm việc. Vì vậy, không nên lấy trực tiếp 530 m³/h để chia số đầu sục hoặc số đĩa khí.

Khi nào cần máy thổi khí con sò công nghiệp 5.5kW thay vì nhiều blower nhỏ?

Rexchip 810H17 phù hợp khi hệ thống cần một nguồn khí trung tâm có lưu lượng lớn, đường ống lớn và khả năng vận hành ổn định trong môi trường kỹ thuật.

Các trường hợp nên cân nhắc model này gồm:

Bể aerotank xử lý nước thải: Cấp khí cho bể vi sinh hiếu khí sâu khoảng 2.0–2.5m. Khi dùng cho xử lý nước thải, cần tính thêm DO mục tiêu, tải BOD/COD, loại diffuser và hiệu suất truyền oxy, không chỉ dựa vào lưu lượng máy.

Air scour cho bình lọc công nghiệp: Dùng khí để hỗ trợ rửa ngược bình lọc cát, bình lọc áp lực hoặc cụm lọc công suất lớn. Lưu lượng khí cần tính theo diện tích bề mặt lọc và chế độ rửa, tránh chạy quá lưu lượng làm xáo trộn lớp vật liệu lọc.

Công viên nước và hồ thủy liệu pháp lớn: Phù hợp với các tuyến ghế sục khí dài, air bed, cụm sục tập thể hoặc các khu massage khí cần cấp khí đều trên nhiều vùng.

Ứng dụng thổi khí công nghiệp: Có thể dùng cho thổi khô, cấp khí công nghệ, thổi bụi hoặc các dây chuyền cần lưu lượng gió lớn ở áp thấp.

Trong các công trình chỉ có một bồn Jacuzzi nhỏ hoặc vài đầu air jet, không nên dùng Rexchip 810H17. Công suất 5.5kW sẽ làm tăng chi phí điện, tăng tiếng ồn và yêu cầu phòng máy phức tạp hơn so với nhu cầu thực tế.

Áp nén 320 mbar làm việc thế nào ở bể sâu 2.0–2.5m?

Áp nén cực đại 320 mbar tương đương khoảng 3.2m cột nước. Tuy nhiên, khi lắp thực tế, áp này không chỉ dùng để thắng độ sâu nước. Nó còn phải bù cho tổn thất qua ống chính, co, tê, van, manifold và diffuser.

Có thể ước tính nhanh áp thủy tĩnh theo độ sâu:

Nếu diffuser đặt ở độ sâu 2.5m, hệ thống đã tiêu tốn khoảng 250 mbar chỉ để thắng cột nước. Phần áp còn lại cho tổn thất đường ống và diffuser chỉ khoảng 70 mbar. Vì vậy, với bể sâu 2.5m, tuyến ống cần đủ lớn, ít co gấp và diffuser phải có tổn thất phù hợp.

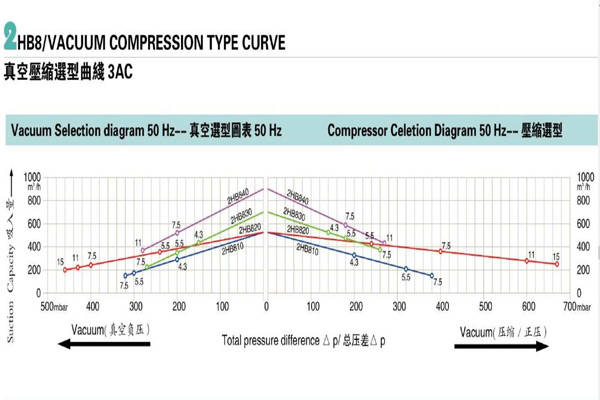

Nếu bể sâu gần 3.0m hoặc hệ ống dài, 810H17 có thể không còn đủ biên áp tại lưu lượng mong muốn. Khi đó cần kiểm tra lại đường cong áp – lưu lượng hoặc chuyển sang blower áp cao hơn, ví dụ roots blower hoặc dòng hai tầng cánh tùy yêu cầu hệ thống.

DN110, DN125 hay DN160: chọn ống chính cho lưu lượng 530 m³/h

Với lưu lượng cực đại 530 m³/h, tương đương khoảng 0.147 m³/s, đường ống khí chính cần được chọn theo vận tốc khí và tổn thất áp. Nếu dùng ống quá nhỏ, vận tốc khí tăng cao, tạo tiếng rít, back pressure lớn và làm máy nóng nhanh hơn.

Bảng tham khảo chọn ống chính:

Ở cùng lưu lượng 530 m³/h, DN110 cho vận tốc khí cao hơn đáng kể so với DN160. Khi tăng lên DN160, vận tốc giảm, tiếng ồn đường ống thấp hơn và phần áp nén hữu ích đến diffuser tốt hơn. Vì vậy, với công trình công nghiệp hoặc tuyến ống dài, nên ưu tiên DN125–DN160 cho ống chính, sau đó chia nhánh giảm dần theo từng vùng cấp khí.

Khi thi công cần tránh thu ống đột ngột ngay sau đầu xả máy. Nên có đoạn ống thẳng, khớp nối mềm chịu nhiệt và manifold đủ tiết diện trước khi chia về từng nhánh.

Thiết kế manifold cho aerotank, air scour và sục khí công viên nước

Với máy thổi khí con sò công suất lớn, manifold là điểm quyết định khí có phân bổ đều hay không. Nếu đưa toàn bộ khí vào một tuyến ống nhỏ rồi chia nhánh không cân bằng, các điểm gần máy sẽ mạnh, các điểm xa sẽ yếu.

Nguyên tắc thiết kế:

• Chia manifold theo vùng thay vì gom toàn bộ đầu sục vào một nhánh.
• Mỗi vùng nên có van khóa và van cân bằng khí.
• Các nhánh dài nên hạn chế chênh lệch chiều dài quá lớn.
• Không đặt nhiều co 90° liên tiếp trước manifold.
• Có đồng hồ áp hoặc điểm chờ đo áp tại đầu ra máy và cuối tuyến chính.
• Có điểm xả nước ngưng ở đoạn thấp của tuyến khí.
• Với air scour, phải kiểm soát lưu lượng khí theo diện tích bình lọc, tránh sục quá mạnh làm xáo trộn lớp vật liệu.

Đối với bể xử lý nước thải, mật độ diffuser cần đi theo tải lượng oxy và diện tích đáy bể. Không nên dùng cùng một công thức của Jacuzzi để áp vào aerotank, vì hai hệ này khác nhau về mục tiêu vận hành: Jacuzzi cần cảm giác bọt khí; aerotank cần oxy hòa tan và hiệu suất truyền khí.

Tủ điện 3 pha cho motor 5.5kW: DOL, sao/tam giác, soft starter hay biến tần?

Rexchip 810H17 sử dụng động cơ 3 pha 5.5kW, điện áp 345–415V Δ / 600–720V Y. Với lưới điện 3 pha 380V tại Việt Nam, motor vận hành ở cấu hình tam giác Δ.

Vấn đề cần quan tâm là phương án khởi động. Motor 5.5kW có dòng khởi động cao hơn nhiều so với dòng định mức, nên nếu công trình có lưới điện yếu, máy phát dự phòng nhỏ hoặc nhiều thiết bị khởi động cùng lúc, cần hạn chế dòng khởi động.

Không nên ghi “bắt buộc sao/tam giác” cho mọi công trình. Cách đúng là chọn theo điều kiện lưới điện, tần suất khởi động, yêu cầu điều khiển lưu lượng và ngân sách tủ điện.

Cáp động lực, rơ-le nhiệt và bảo vệ mất pha

Dòng định mức của Rexchip 810H17 ở cấu hình tam giác là khoảng 12.9A. Khi thiết kế tủ điện, cần tính cả chiều dài dây, sụt áp, điều kiện lắp đặt cáp và môi trường phòng máy.

Khuyến nghị tham khảo:

• Tuyến ngắn: có thể cân nhắc cáp đồng 4Cx4.0mm² cho nguồn 3 pha + PE.
• Tuyến dài hoặc môi trường công nghiệp: cân nhắc 4Cx6.0mm² sau khi kiểm tra sụt áp.
• Nếu dùng tủ sao/tam giác kéo 6 đầu dây xuống motor, cần chọn tiết diện từng lõi theo sơ đồ tủ và chiều dài tuyến.
• Cần có MCB/MCCB, contactor, rơ-le nhiệt, bảo vệ mất pha, đảo pha và tiếp địa.
• Rơ-le nhiệt đặt trên line chính có thể cài quanh dòng định mức motor, khoảng 12.9A, sau đó hiệu chỉnh theo dòng đo thực tế.
• Nếu rơ-le nhiệt đặt trong nhánh delta, giá trị cài đặt cần tính lại theo vị trí lắp.

Sau khi đấu điện, nên đo dòng từng pha bằng ampe kìm khi máy đã kết nối vào hệ ống thực tế. Nếu dòng cao bất thường, cần kiểm tra nghẹt ống, van đóng, diffuser tắc, đấu sai điện áp hoặc back pressure vượt ngưỡng.

Kiểm soát 80 dB trong phòng máy công nghiệp: bệ máy, khớp mềm và tiêu âm

Rexchip 810H17 có độ ồn khoảng 80 dB(A). Đây là mức tiếng ồn cần được xử lý nếu phòng máy gần khu khách, khu nghỉ dưỡng, văn phòng vận hành hoặc khu dân cư.

Các hạng mục cần bố trí ngay từ đầu:

Bệ máy: Máy nặng 62kg, nên đặt trên bệ bê tông hoặc bệ thép đủ cứng. Không đặt trên giá mỏng, sàn yếu hoặc vị trí dễ cộng hưởng.

Giảm chấn: Chân máy nên có cao su giảm chấn công nghiệp hoặc bộ chống rung phù hợp tải trọng. Điều này giúp giảm rung truyền sang sàn và hệ ống.

Khớp nối mềm: Đầu xả nên có khớp nối mềm chịu nhiệt, chịu rung để tách rung từ máy sang tuyến ống.

Tiêu âm đường hút/xả: Nếu tiếng gió lớn, có thể dùng silencer ở đầu hút hoặc đầu xả. Cần chọn đúng tiết diện để không làm tăng tổn thất áp quá mức.

Phòng cách âm có thông gió: Không bọc kín máy bằng mút xốp. Máy cần không khí để làm mát motor và buồng cánh. Nếu làm hộp tiêu âm hoặc phòng cách âm, bắt buộc phải có đường cấp gió và quạt thoát nhiệt.

Với công trình resort hoặc công viên nước, tốt nhất nên đặt máy trong phòng kỹ thuật riêng, cách xa khu khách. Xử lý tiếng ồn sau khi công trình hoàn thiện thường tốn kém hơn rất nhiều so với bố trí đúng vị trí từ đầu.

Nhiệt độ khí xả và vật liệu đoạn ống gần máy

Khi blower làm việc ở áp cao, khí xả có thể nóng hơn nhiệt độ môi trường. Nếu hệ thống bị nghẹt, dùng ống nhỏ hoặc vận hành gần áp cực đại, nhiệt độ khí xả và thân máy sẽ tăng nhanh.

Với Rexchip 810H17, cần lưu ý:

• Không thu ống quá nhỏ ngay sau họng xả.
• Nên dùng khớp nối mềm chịu nhiệt tại đầu ra.
• Đoạn ống gần máy nên dùng vật liệu chịu nhiệt tốt hơn uPVC nếu máy chạy tải cao.
• Có thể dùng ống thép mạ kẽm, ống kim loại mềm hoặc vật liệu theo khuyến nghị kỹ thuật của dự án.
• Nếu bắt buộc dùng uPVC ở tuyến sau, cần kiểm tra nhiệt độ khí xả thực tế khi vận hành.
• Không để đầu xả gần vật liệu dễ biến dạng nhiệt.

Trong nghiệm thu, nên kiểm tra nhiệt thân máy, nhiệt ống đầu ra và dòng điện sau khi chạy tải ổn định. Đây là cách phát hiện sớm các lỗi nghẹt khí hoặc back pressure cao.

Điện năng vận hành tham khảo

Rexchip 810H17 có công suất motor 5.5kW. Điện năng thực tế phụ thuộc tải làm việc và thời gian chạy, nhưng có thể ước tính nhanh như sau:

Với hệ công viên nước hoặc spa nhiều vùng, nên chia vùng điều khiển thay vì chạy toàn bộ hệ sục khí cùng lúc. Với aerotank, lịch chạy cần căn cứ vào DO, tải nước thải và yêu cầu vận hành của hệ vi sinh, không nên tắt mở tùy tiện chỉ để tiết kiệm điện.

Hồ sơ nghiệm thu và cung cấp thiết bị

Với máy thổi khí con sò công nghiệp 5.5kW, hồ sơ kỹ thuật nên được chuẩn bị trước khi giao hàng để thuận tiện cho nghiệm thu M&E.

Các tài liệu thường cần gồm:

• Catalogue hoặc datasheet model Rexchip 810H17.
• Thông số điện áp, dòng điện, công suất.
• Hóa đơn VAT.
• CO/CQ theo lô hàng nếu dự án yêu cầu.
• Hướng dẫn đấu nối điện và chiều quay motor.
• Biên bản kiểm tra ngoại quan khi giao hàng.
• Khuyến nghị lắp đặt đường ống, chống rung, thông gió và tiêu âm.

Khi nhận hàng, cần kiểm tra tem thông số, tình trạng cánh tản nhiệt, hộp cực điện, độ rơ cơ khí bất thường và tình trạng nứt vỡ do vận chuyển. Với motor 3 pha, cần kiểm tra chiều quay trước khi vận hành chính thức.

Internal link đề xuất

Link lên danh mục:
[Máy Thổi Khí Con Sò Rexchip Chính Hãng]

Link bài HUB liên quan:
[Máy thổi khí con sò Rexchip – Hướng dẫn chọn công suất và ứng dụng]
[So sánh máy thổi khí 1 pha và 3 pha]
[Star/Delta là gì? Hướng dẫn đấu máy thổi khí 3 pha]
[Hướng dẫn thiết kế hệ sục khí Jacuzzi chuẩn kỹ thuật]
[Lỗi thường gặp khi lắp máy thổi khí 3 pha]
[Cách tính đường kính ống PVC cho blower]
[Cách tính tổn thất áp lực cho hệ sục khí]

FAQ kỹ thuật về máy thổi khí con sò Rexchip 810H17

1. Rexchip 810H17 có bắt buộc dùng tủ sao/tam giác không?

Không bắt buộc trong mọi trường hợp. Nếu lưới điện đủ khỏe, tuyến cáp ngắn và tần suất khởi động thấp, có thể dùng khởi động trực tiếp DOL. Tuy nhiên, với motor 5.5kW trong công trình resort, công viên nước hoặc trạm xử lý, nên ưu tiên tủ sao/tam giác, soft starter hoặc biến tần để giảm dòng khởi động và giảm sốc cơ khí.

2. Lưới điện 3 pha 380V tại Việt Nam thì đấu sao hay tam giác?

Với mác điện áp 345–415V Δ / 600–720V Y, khi dùng lưới 3 pha 380V, motor vận hành ở cấu hình tam giác Δ. Nếu dùng tủ sao/tam giác, motor chỉ chạy ở sao trong giai đoạn khởi động ngắn, sau đó chuyển sang tam giác để vận hành bình thường.

3. Rexchip 810H17 có dùng được cho bể sâu 2.5m không?

Có thể dùng, nhưng phải kiểm tra tổn thất hệ thống. Ở độ sâu 2.5m, áp thủy tĩnh đã khoảng 250 mbar. Áp cực đại của máy là 320 mbar, phần còn lại cho đường ống, van và diffuser không quá lớn. Nếu tuyến ống dài hoặc diffuser trở lực cao, lưu lượng thực tế sẽ giảm mạnh.

4. Có thể dùng Rexchip 810H17 cho Jacuzzi thương mại không?

Có, nhưng chỉ nên dùng cho hệ Jacuzzi lớn, nhiều vùng sục hoặc công viên nước có phòng máy riêng. Với bồn Jacuzzi thương mại vừa, dùng blower nhỏ hơn có thể hợp lý hơn về tiếng ồn, chi phí điện và tủ điện.

5. Ống DN90 có dùng làm ống chính được không?

Không nên dùng DN90 làm trục chính cho toàn bộ lưu lượng 530 m³/h. DN90 chỉ nên dùng cho nhánh đã giảm tải. Trục chính nên cân nhắc DN110, DN125 hoặc DN160 tùy chiều dài tuyến, số vùng cấp khí và mức tổn thất cho phép.

6. Có thể bọc kín máy bằng mút tiêu âm để giảm ồn không?

Không nên. Bọc kín bằng mút làm máy khó tản nhiệt, dễ quá nhiệt motor và buồng cánh. Muốn giảm ồn phải dùng phòng cách âm có thông gió cưỡng bức, hộp tiêu âm đúng kỹ thuật hoặc silencer trên đường hút/xả.

7. Khi chuyển từ sao sang tam giác thì aptomat nhảy, nguyên nhân thường gặp là gì?

Nguyên nhân thường gặp là đấu sai thứ tự đầu dây motor, contactor sao – tam giác liên động sai, timer chuyển mạch không phù hợp hoặc motor có lỗi cách điện. Cần ngắt nguồn, đo thông mạch từng cuộn dây, kiểm tra thứ tự U1–V1–W1 / U2–V2–W2 và sơ đồ contactor trước khi đóng điện lại.

Tổng kết

Máy thổi khí con sò Rexchip 810H17 5.5kW là model công nghiệp dành cho các hệ thống cần lưu lượng khí lớn, điện 3 pha và đường ống khí kích thước lớn. Với lưu lượng cực đại 530 m³/h và áp nén 320 mbar, thiết bị phù hợp cho bể aerotank, hệ air scour, công viên nước, hồ thủy liệu pháp lớn và các ứng dụng thổi khí công nghiệp.

Điểm cần kiểm soát khi dùng Rexchip 810H17 là đường kính ống chính, back pressure, phương án khởi động motor 5.5kW, độ ồn 80 dB, chống rung và thông gió phòng máy. Nếu các hạng mục này được tính đúng từ đầu, hệ thống sẽ ổn định hơn, ít nóng máy hơn và giảm rủi ro sự cố khi vận hành dài hạn.
