Rexchip 610H26, mã model RB-610H26, là dòng máy thổi khí con sò 3 pha công suất 3.0kW, dùng cho các hệ sục khí cần áp nén cao hơn nhóm 2.2kW nhưng chưa cần đến lưu lượng lớn của các model 4.0–5.5kW.

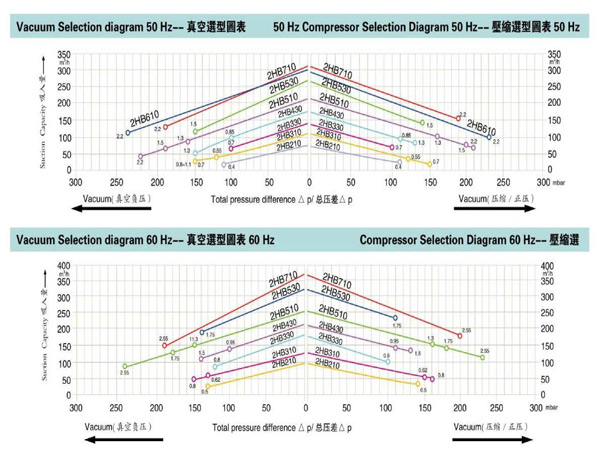

Điểm riêng của model này nằm ở cấu hình 270 m³/h và áp nén cực đại 280 mbar. Lưu lượng 270 m³/h tương đương một số model 2.2kW, nhưng áp nén cao hơn giúp Rexchip 610H26 phù hợp hơn với các tuyến ống dài, bể Jacuzzi sâu, nhiều van một chiều, manifold nhiều nhánh hoặc hệ air scour có trở lực cao.

Nếu Rexchip 530H36 là lựa chọn 3 pha 2.2kW cho hệ Jacuzzi thương mại chạy ổn định, thì 610H26 là bước nâng cấp khi hệ thống bắt đầu cần thêm biên áp. Đây không phải model để “tăng số đầu sục bằng mọi giá”, mà là model để giữ lưu lượng tốt hơn khi hệ thống phải làm việc ở vùng áp cao.

Máy thổi khí con sò 4 HP

Thông số kỹ thuật máy thổi khí con sò Rexchip 610H26

Lưu ý kỹ thuật: 270 m³/h là lưu lượng cực đại trong điều kiện áp thấp. Khi máy thổi khí con sò đấu vào đường ống dài, van một chiều, đầu air jet, diffuser hoặc bình lọc, lưu lượng thực tế sẽ giảm theo áp làm việc. Vì vậy không nên lấy trực tiếp Qmax để chia cứng số lượng đầu sục.

Khi nào nên chọn máy thổi khí con sò Rexchip 610H26?

Rexchip 610H26 phù hợp với các công trình đã có điện 3 pha và cần một blower có biên áp tốt hơn nhóm 2.2kW.

Các trường hợp nên cân nhắc:

Jacuzzi thương mại sâu 1.5–2.0m: phù hợp bồn ngâm thủy liệu pháp, onsen, bể sục tập thể hoặc ghế sục khí đặt sâu hơn Jacuzzi dân dụng thông thường.

Tuyến ống khí xa phòng máy: khi phòng kỹ thuật cách hồ vài chục mét, ống đi qua nhiều co, tê, van một chiều hoặc phải vòng qua tầng hầm kỹ thuật.

Hệ manifold nhiều nhánh: dùng cho các cụm ghế sục dài, nhiều vùng air lounge hoặc hệ cần cân bằng khí giữa các nhánh xa – gần.

Air scour cho bình lọc thương mại: dùng khí để đánh tơi vật liệu lọc trong quá trình rửa ngược. Cần tính theo diện tích bình lọc, chiều cao lớp vật liệu và giới hạn áp của bình.

Tủ điện trung tâm 3 pha: phù hợp các công trình muốn dùng contactor, rơ-le nhiệt, bảo vệ mất pha, timer hoặc biến tần để điều khiển trong phòng máy M&E.

Không nên dùng 610H26 cho bồn Jacuzzi nhỏ, hồ nông ít đầu sục hoặc công trình chỉ có điện 1 pha. Trong các trường hợp đó, model nhỏ hơn sẽ tiết kiệm điện, ít ồn và dễ lắp hơn.

610H26 khác gì so với 530H36 và 710H37?

Trong nhóm máy thổi khí con sò 3 pha, mỗi model nên được chọn theo điểm làm việc thực tế, không chọn theo công suất đơn thuần.

Nếu hệ Jacuzzi sâu khoảng 0.9–1.2m và phòng máy không quá xa, 530H36 có thể đủ. Nếu bể sâu hơn, tuyến ống xa hơn hoặc manifold có tổn thất cao hơn, 610H26 là bước nâng cấp hợp lý. Nếu cần air scour nặng, bể sâu hơn hoặc áp cản lớn, nên so sánh thêm với 710H37.

Áp nén 280 mbar làm việc thế nào ở bể sâu 1.5–2.0m?

Áp nén cực đại 280 mbar tương đương khoảng 2.8m cột nước trong điều kiện lý thuyết. Nhưng trong hệ thống thực tế, áp này không chỉ dùng để thắng cột nước. Nó còn phải bù cho tổn thất đường ống, co, tê, van một chiều, manifold và đầu phân phối khí.

Ước tính nhanh áp thủy tĩnh:

Với đầu sục đặt ở 1.5m, máy còn khoảng 130 mbar biên áp lý thuyết cho đường ống và đầu sục. Đây là vùng làm việc tương đối phù hợp của Rexchip 610H26.

Với đầu sục đặt ở 2.0m, áp thủy tĩnh đã khoảng 200 mbar. Phần còn lại khoảng 80 mbar cho toàn bộ tổn thất hệ thống. Trường hợp này vẫn có thể dùng, nhưng cần ống đủ lớn, tuyến không quá dài, ít co gấp và đầu sục có trở lực phù hợp. Nếu bể sâu hơn hoặc hệ ống phức tạp, cần kiểm tra đường cong áp – lưu lượng trước khi chốt model.

Lưu lượng 270 m³/h: không nên chốt số đầu sục bằng Qmax

Rexchip 610H26 có lưu lượng cực đại 270 m³/h, nhưng không nên lấy con số này chia cho số đầu air jet để kết luận máy cấp được bao nhiêu đầu sục.

Số lượng đầu khí phụ thuộc vào:

• lưu lượng yêu cầu của từng đầu air jet;
• độ sâu đặt đầu sục;
• trở lực đầu phun;
• chiều dài tuyến ống;
• đường kính ống chính;
• số lượng co, tê, van một chiều;
• cách chia manifold;
• yêu cầu bọt mạnh hay nhẹ.

Trong thực tế, cùng một máy 610H26 nhưng hiệu quả có thể khác nhau rõ giữa hệ ống DN75 kéo dài 50m và hệ ống DN90 ngắn, chia nhánh cân bằng. Vì vậy, với Jacuzzi nhiều ghế hoặc air lounge, nên chia hệ sục thành từng vùng và có van cân bằng từng nhánh.

DN75, DN90 hay DN110: chọn ống chính cho Rexchip 610H26

Với lưu lượng cực đại 270 m³/h, tương đương khoảng 0.075 m³/s, đường ống chính cần đủ tiết diện để hạn chế vận tốc khí và giảm tổn thất áp.

Gợi ý chọn ống:

Không nên dùng DN50 làm ống chính cho toàn bộ lưu lượng 270 m³/h. Ống nhỏ làm vận tốc khí tăng, gây tiếng rít, tăng back pressure và làm máy nóng hơn. Với Rexchip 610H26, DN75 có thể đủ trong tuyến ngắn; DN90 an toàn hơn cho hệ Jacuzzi sâu hoặc phòng máy xa; DN110 nên cân nhắc nếu manifold lớn và cần giảm tổn thất.

Đầu ra blower nên có khớp nối mềm chịu nhiệt, đoạn ống thẳng trước khi chia nhánh và điểm chờ đo áp để kiểm tra back pressure khi nghiệm thu.

Air scour bình lọc: dùng áp 280 mbar nhưng phải kiểm soát áp dư

Với bình lọc cát thương mại, air scour dùng khí để làm tơi lớp vật liệu lọc trước hoặc trong quá trình rửa ngược. Rexchip 610H26 có áp nén 280 mbar, phù hợp với một số hệ bình lọc cỡ vừa nếu thiết kế đúng đường khí và giới hạn áp.

Khi dùng cho air scour, cần kiểm tra:

• đường kính bình lọc và diện tích bề mặt lọc;
• chiều cao lớp vật liệu lọc;
• kiểu hệ chụp lọc hoặc manifold đáy;
• áp làm việc cho phép của bình lọc;
• trình tự vận hành air scour và backwash nước;
• đường khí vào bình có van một chiều, van khóa và xả áp hay không.

Không nên cấp khí trực tiếp vào bình lọc mà không có van kiểm soát và phương án xả áp. Nếu van thao tác sai hoặc đường khí bị khóa, áp dư có thể gây rung mạnh, xáo trộn vật liệu quá mức hoặc làm hỏng phụ kiện trong bình.

Đấu điện 3 pha 380V cho Rexchip 610H26: chạy sao Y cố định

Rexchip 610H26 có mác điện áp 200–240V Δ / 345–415V Y. Với lưới điện 3 pha 380V tại Việt Nam, motor vận hành ở cấu hình sao Y. Khi đấu đúng, dòng định mức khoảng 7.2A mỗi pha.

Không nên dùng tủ sao/tam giác kiểu chuyển từ sao sang tam giác trên lưới 380V cho model này. Lý do là tam giác Δ của motor chỉ phù hợp với điện áp 3 pha 200–240V. Nếu chuyển sang tam giác ở lưới 380V, cuộn dây có nguy cơ bị quá áp.

Tóm tắt cách đấu:

Với công suất 3.0kW, nhiều công trình có thể khởi động trực tiếp bằng contactor nếu lưới điện ổn định. Biến tần chỉ nên dùng khi cần điều chỉnh lưu lượng khí, giảm tiếng ồn theo tải hoặc tích hợp điều khiển tự động.

Tủ điện, cáp động lực và bảo vệ mất pha

Tủ điện cho Rexchip 610H26 nên thiết kế theo hướng bảo vệ đúng motor 3 pha, dễ kiểm tra và phù hợp môi trường phòng máy ẩm.

Các hạng mục nên có:

• MCB/MCCB bảo vệ ngắn mạch và quá dòng.
• Contactor điều khiển đóng cắt.
• Rơ-le nhiệt cài theo dòng làm việc thực tế.
• Rơ-le bảo vệ mất pha, đảo pha.
• Tiếp địa vỏ máy và tủ điện.
• Timer hoặc điều khiển theo vùng sục.
• Đèn báo trạng thái chạy/lỗi nếu dùng trong phòng máy thương mại.

Với dòng định mức khoảng 7.2A ở cấu hình sao Y, cáp đồng 4Cx2.5mm² có thể phù hợp cho tuyến ngắn. Nếu tuyến cáp dài, đi chung máng với nhiều tải khác hoặc môi trường nóng, nên cân nhắc 4Cx4.0mm² sau khi kiểm tra sụt áp.

Rơ-le nhiệt nên cài gần dòng định mức, sau đó hiệu chỉnh theo dòng đo thực tế khi máy đã kết nối vào hệ ống. Nếu dòng cao bất thường, cần kiểm tra nghẹt khí, van đóng, diffuser tắc, đấu sai điện áp hoặc mất cân bằng pha.

Nhiệt khí xả và vật liệu đoạn ống gần máy

Khi máy thổi khí con sò làm việc ở áp cao, khí xả có thể nóng hơn đáng kể so với nhiệt độ phòng máy. Nhiệt độ tăng mạnh hơn nếu hệ thống bị nghẹt, dùng ống nhỏ hoặc vận hành gần vùng áp cực đại.

Với Rexchip 610H26, nên lưu ý:

• Không thu ống quá nhỏ ngay sau đầu xả.
• Dùng khớp nối mềm chịu nhiệt để giảm rung truyền sang hệ ống.
• Đoạn ống gần máy nên dùng vật liệu chịu nhiệt tốt hơn nếu máy chạy tải cao.
• Có thể dùng PPR chịu nhiệt, ống thép mạ kẽm, ống kim loại mềm hoặc uPVC dày tùy điều kiện vận hành.
• Kiểm tra nhiệt độ ống gần họng xả sau khi chạy tải ổn định.
• Không để van khí bị đóng khi máy đang chạy.

Nếu ống uPVC gần họng xả bị mềm, xì keo hoặc bung rắc co, không nên chỉ dán lại. Cần kiểm tra lại back pressure, tiết diện ống, tình trạng van và nhiệt khí xả thực tế.

Chống nước hồi và xử lý độ ồn 69 dB

Rexchip 610H26 có độ ồn danh định khoảng 69 dB(A), trọng lượng khoảng 32kg. Đây là mức cần kiểm soát nếu phòng máy gần khu spa, khu khách hoặc khu nghỉ dưỡng.

Khi thi công nên áp dụng:

• Đặt máy trên bệ bê tông hoặc bệ thép đủ cứng.
• Dùng cao su giảm chấn dưới chân máy.
• Không treo máy trên giá thép mỏng dễ cộng hưởng.
• Dùng khớp nối mềm ở đầu xả.
• Hạn chế co gấp sát đầu hút/xả.
• Chừa khoảng hở quanh thân máy để tản nhiệt.
• Phòng máy kín cần có cấp gió và thoát gió.

Với hệ Jacuzzi hoặc bể nước, chống nước hồi là bắt buộc. Đường ống khí nên có vòng chống siphon cao hơn mực nước vận hành cao nhất, van một chiều khí và điểm xả nước ngưng ở vị trí thấp. Không nên chỉ dựa vào một van một chiều, vì van có thể kẹt hoặc rò sau thời gian vận hành.

Điện năng vận hành tham khảo

Rexchip 610H26 có công suất motor 3.0kW. Điện năng thực tế phụ thuộc tải làm việc và thời gian chạy, nhưng có thể ước tính nhanh:

Với Jacuzzi thương mại, nên chia vùng sục hoặc dùng timer để tránh chạy toàn bộ hệ khí khi chỉ sử dụng một phần bồn. Với air scour, máy thường chạy theo chu kỳ ngắn, nên điện năng phụ thuộc nhiều vào tần suất rửa lọc.

Hồ sơ cung cấp và nghiệm thu thiết bị

Với máy thổi khí con sò 3 pha 3.0kW, hồ sơ kỹ thuật nên chuẩn bị rõ để phục vụ nghiệm thu M&E.

Các tài liệu thường cần gồm:

• Catalogue hoặc datasheet model Rexchip 610H26.
• Thông số điện áp, dòng điện, công suất.
• Sơ đồ cầu đấu Y/Δ theo điện áp sử dụng.
• Hóa đơn VAT.
• CO/CQ theo lô hàng nếu dự án yêu cầu.
• Khuyến nghị lắp đặt đường ống và chống nước hồi.
• Khuyến nghị bảo vệ điện, tiếp địa và thông gió phòng máy.
• Biên bản kiểm tra ngoại quan khi giao hàng.

Khi nhận hàng, cần kiểm tra tem thông số, hộp cực điện, cánh tản nhiệt, dấu hiệu va đập và độ rơ cơ khí bất thường. Với motor 3 pha, phải kiểm tra chiều quay trước khi vận hành chính thức.

Internal link đề xuất

Link lên danh mục:
[Máy Thổi Khí Con Sò Rexchip Chính Hãng]

Link bài liên quan:
[Máy thổi khí con sò Rexchip – Hướng dẫn chọn công suất và ứng dụng]
[So sánh máy thổi khí 1 pha và 3 pha]
[Star/Delta là gì? Hướng dẫn đấu máy thổi khí 3 pha]
[Cách tính đường kính ống PVC cho blower]
[Cách tính tổn thất áp lực cho hệ sục khí]
[Air Scour là gì? Ứng dụng sục khí trong rửa ngược bình lọc cát]
[Sơ đồ lắp đặt máy thổi khí Jacuzzi chuẩn kỹ thuật]
[Máy thổi khí hồ bơi bị vào nước: Nguyên nhân & xử lý khẩn cấp]

FAQ kỹ thuật về máy thổi khí con sò Rexchip 610H26

1. Rexchip 610H26 có khác gì Rexchip 530H36?

Hai model có cùng lưu lượng cực đại 270 m³/h, nhưng 610H26 có công suất 3.0kW và áp nén 280 mbar, cao hơn 530H36. Vì vậy, 610H26 phù hợp hơn với bể sâu, tuyến ống xa hoặc hệ có nhiều tổn thất áp.

2. Lưới điện 3 pha 380V thì đấu sao hay tam giác?

Với mác 200–240V Δ / 345–415V Y, khi dùng lưới 3 pha 380V, motor phải đấu sao Y. Không dùng tủ sao/tam giác chuyển sang delta trên 380V vì cấu hình tam giác chỉ dành cho điện 3 pha 200–240V.

3. Rexchip 610H26 có dùng được cho Jacuzzi sâu 2.0m không?

Có thể dùng, nhưng cần kiểm tra tổn thất hệ thống. Ở độ sâu 2.0m, áp thủy tĩnh khoảng 200 mbar. Máy có áp cực đại 280 mbar, phần còn lại cho ống, van và đầu sục khoảng 80 mbar. Nếu tuyến dài hoặc đầu sục trở lực cao, lưu lượng thực tế sẽ giảm.

4. Ống chính nên dùng DN75 hay DN90?

DN75 có thể dùng cho tuyến trung bình, ít nhánh. Với bể sâu, phòng máy xa hoặc manifold nhiều nhánh, DN90 an toàn hơn. Nếu tuyến rất dài hoặc cần giảm tiếng gió, có thể cân nhắc DN110.

5. Có cần dùng biến tần cho Rexchip 610H26 không?

Không bắt buộc. Nếu chỉ cần chạy bật/tắt theo giờ, contactor + timer thường đủ. Biến tần chỉ nên dùng khi cần điều chỉnh lưu lượng, giảm dòng khởi động hoặc tích hợp điều khiển tự động. Khi dùng VFD phải đấu đúng điện áp: VFD 380V thì motor đấu sao Y, VFD ra 220V thì motor đấu tam giác Δ.

6. Máy chạy ngược chiều thì xử lý thế nào?

Ngắt nguồn, sau đó đổi vị trí hai dây pha bất kỳ tại đầu vào motor hoặc trong tủ điện. Sau khi đổi pha, chạy thử lại và kiểm tra hướng khí đúng: hút ở cổng hút, thổi ở cổng xả.

7. Vì sao ống uPVC gần họng xả bị mềm hoặc xì keo?

Nguyên nhân thường do khí xả nóng khi máy làm việc ở áp cao, cộng với back pressure lớn do ống nhỏ, van đóng một phần hoặc đầu sục/diffuser bị nghẹt. Nên kiểm tra lại đường ống và có thể thay đoạn gần họng xả bằng vật liệu chịu nhiệt tốt hơn.

Tổng kết

Máy thổi khí con sò Rexchip 610H26 3.0kW là model 3 pha phù hợp cho hệ Jacuzzi sâu, tuyến ống xa, manifold nhiều nhánh và air scour bình lọc cỡ vừa. Với lưu lượng cực đại 270 m³/h và áp nén 280 mbar, model này không tăng lưu lượng so với một số dòng 2.2kW, nhưng có lợi thế rõ khi hệ thống làm việc ở vùng áp cao.

Khi chọn Rexchip 610H26, cần kiểm soát bốn điểm chính: độ sâu đầu sục, đường kính ống DN75–DN90, đấu điện đúng sao Y trên lưới 380V và vật liệu đoạn ống gần họng xả. Nếu thiết kế đúng, hệ sục khí sẽ ổn định hơn, giảm bọt yếu ở cuối tuyến và hạn chế nóng máy trong quá trình vận hành.
