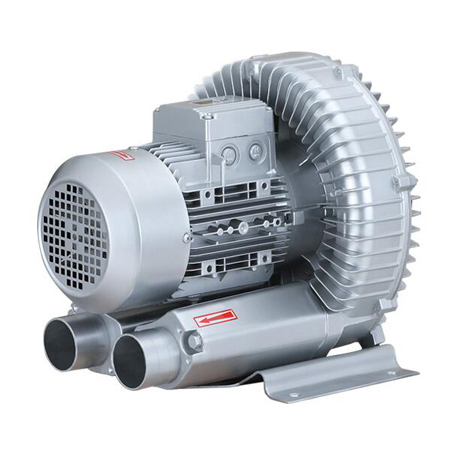

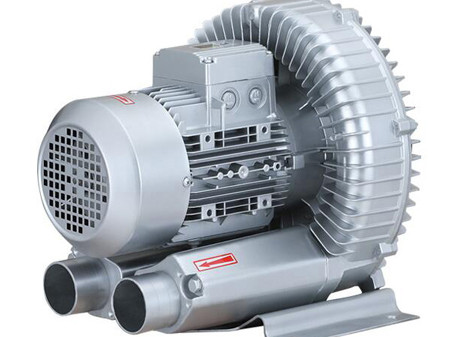

Rexchip 530H36 là dòng máy thổi khí con sò 3 pha công suất 2.2kW, dùng cho hệ Jacuzzi thương mại, bể spa tập thể, air lounge hoặc các cụm sục khí cần vận hành ổn định trong phòng máy có sẵn nguồn 3 pha 380V.

Khác với các model 2.2kW dùng điện 1 pha, Rexchip 530H36 không được định vị bằng việc “kéo tải trên một dây pha” mà bằng khả năng phân bổ tải đều trên ba pha. Điều này có lợi cho công trình resort, spa hoặc hồ thương mại có tủ điện trung tâm, nhiều thiết bị vận hành đồng thời và yêu cầu kiểm soát điện ổn định hơn.

Về phần thủy khí, model này có lưu lượng cực đại 270 m³/h và áp nén cực đại 230 mbar. Đây là cấu hình cân bằng cho Jacuzzi thương mại độ sâu phổ biến 0.9–1.2m, hệ nhiều nhánh hoặc dải ghế sục khí có nhu cầu phân phối khí đều. Tuy nhiên, 530H36 không phải model chuyên áp cao như 710H37, cũng không phải model chuyên lưu lượng cực lớn như 810H17.

Thông số kỹ thuật máy thổi khí con sò Rexchip 530H36

Lưu ý kỹ thuật: 270 m³/h là lưu lượng cực đại trong điều kiện áp thấp. Khi máy đấu vào đường ống, van một chiều, manifold và đầu air jet dưới nước, lưu lượng thực tế sẽ giảm theo áp làm việc. Không nên lấy trực tiếp Qmax để chia cứng số đầu sục.

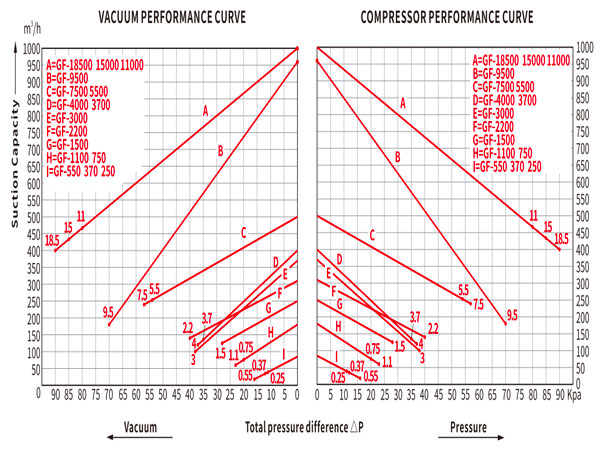

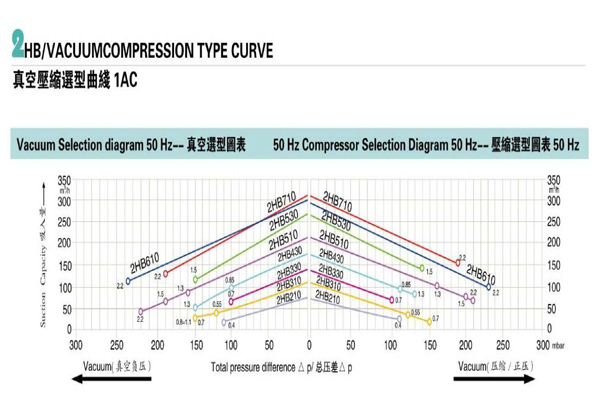

Biểu đồ đặc tính lưu lượng và cột áp máy thổi khí con sò

530H36 khác gì so với 610A11 cùng lưu lượng 270 m³/h?

Rexchip 530H36 và 610A11 đều có lưu lượng cực đại 270 m³/h, nhưng khác nhau ở nền tảng điện và vai trò công trình.

Nếu công trình chưa có điện 3 pha, 610A11 là lựa chọn hợp lý hơn. Nếu phòng máy đã có tủ 380V, nhiều thiết bị chạy đồng thời và cần giảm tải trên một pha, 530H36 sẽ phù hợp hơn về điện.

Khi nào nên chọn máy thổi khí con sò Rexchip 530H36?

Rexchip 530H36 phù hợp với các công trình đã có hạ tầng điện 3 pha và cần hệ sục khí vận hành ổn định hơn nhóm 1 pha cùng công suất.

Các trường hợp nên cân nhắc:

Jacuzzi thương mại tần suất cao: phù hợp bể spa, onsen, bồn sục tập thể hoặc khu ghế sục khí chạy nhiều giờ trong ngày.

Phòng máy có tủ điện trung tâm 3 pha: dễ bố trí contactor, rơ-le nhiệt, bảo vệ mất pha, timer và liên động với các thiết bị khác.

Hệ air lounge hoặc nhiều ghế sục: lưu lượng 270 m³/h phù hợp với hệ nhiều đầu khí, miễn là manifold và ống chính được thiết kế đúng.

Công trình muốn giảm tải trên lưới 1 pha: motor 3 pha giúp chia dòng lên ba pha, giảm nguy cơ sụt áp cục bộ so với motor 1 pha cùng công suất.

Dự án cần điều khiển lưu lượng bằng biến tần: có thể tích hợp VFD nếu chọn đúng loại biến tần, đúng điện áp đầu ra và cài đặt đúng theo motor.

Không nên chọn 530H36 cho bồn Jacuzzi nhỏ chỉ có vài đầu khí. Trong trường hợp đó, blower 1 pha nhỏ hơn sẽ đơn giản và tiết kiệm hơn. Với air scour áp cao hoặc aerotank sâu, nên kiểm tra model áp cao hơn vì 230 mbar không phải vùng áp lớn.

Áp nén 230 mbar làm việc thế nào trong Jacuzzi 0.9–1.2m?

Áp nén cực đại 230 mbar tương đương khoảng 2.3m cột nước trong điều kiện lý thuyết. Trong hệ Jacuzzi thực tế, áp này phải chia cho nhiều phần: thắng áp cột nước, bù ma sát ống, van một chiều, co, tê và trở lực đầu sục khí.

Có thể ước tính nhanh:

Với đầu sục đặt ở độ sâu 1.0m, hệ thống dùng khoảng 100 mbar để thắng cột nước. Phần áp còn lại dùng cho đường ống và đầu sục. Đây là vùng làm việc phù hợp của Rexchip 530H36.

Nếu đầu sục sâu 1.5m, áp thủy tĩnh đã khoảng 150 mbar. Máy vẫn còn biên áp lý thuyết khoảng 80 mbar, nhưng nếu tuyến ống dài, nhiều co hoặc đầu sục trở lực cao, lưu lượng thực tế có thể giảm rõ. Với bể sâu hơn hoặc tuyến khí phức tạp, nên so sánh thêm với các model áp cao.

Lưu lượng 270 m³/h: chọn theo manifold, không chia cứng số đầu jet

Với lưu lượng cực đại 270 m³/h, 530H36 có thể dùng cho hệ Jacuzzi nhiều đầu khí hoặc dải ghế sục. Tuy nhiên, không nên chốt số lượng đầu air jet bằng cách lấy 270 m³/h chia đều cho từng đầu.

Số lượng đầu sục phụ thuộc vào:

• lưu lượng yêu cầu của từng đầu air jet;
• độ sâu đặt đầu sục;
• trở lực đầu phun;
• chiều dài tuyến ống;
• đường kính ống chính;
• số lượng co, tê, van một chiều;
• cách chia manifold;
• yêu cầu bọt mạnh hay nhẹ.

Với bồn spa tập thể, nên chia hệ sục thành từng vùng ghế. Mỗi vùng có van khóa và van cân bằng khí. Cách này giúp giảm tình trạng đầu gần máy mạnh, đầu xa yếu, đồng thời thuận tiện khi chỉ cần vận hành một phần khu vực.

DN75 hay DN90: chọn ống chính cho Rexchip 530H36

Với lưu lượng cực đại 270 m³/h, tương đương khoảng 0.075 m³/s, đường ống chính cần đủ tiết diện để giảm vận tốc khí, giảm tiếng rít và hạn chế tổn thất áp.

Gợi ý chọn ống:

Nếu dùng DN50 làm ống chính cho 530H36, vận tốc khí sẽ cao, dễ tạo tiếng rít và mất áp trên tuyến. Với hệ Jacuzzi thương mại nhiều nhánh, DN75 thường là mức nên cân nhắc; DN90 an toàn hơn nếu phòng máy xa hoặc manifold chia phức tạp.

Đấu điện 3 pha 380V: 530H36 chạy sao Y cố định, không dùng tủ sao/tam giác

Đây là điểm kỹ thuật quan trọng nhất của Rexchip 530H36.

Motor có mác điện áp 200–240V Δ / 345–415V Y. Với lưới điện 3 pha 380V tại Việt Nam, motor phải vận hành ở cấu hình sao Y. Khi đấu đúng, dòng định mức khoảng 5.6A mỗi pha.

Không nên dùng tủ sao/tam giác kiểu khởi động sao rồi chuyển sang tam giác trên lưới 380V cho model này. Lý do là cấu hình tam giác của motor chỉ phù hợp với điện áp 3 pha 200–240V. Nếu chuyển sang tam giác ở lưới 380V, cuộn dây có nguy cơ bị quá áp.

Tóm tắt cách hiểu:

Với công suất 2.2kW, đa số công trình có thể khởi động trực tiếp bằng contactor nếu lưới điện ổn định. Không cần biến tần nếu hệ thống chỉ chạy on/off. Biến tần chỉ nên dùng khi cần điều chỉnh lưu lượng, giảm ồn theo tải hoặc điều khiển theo lịch vận hành.

Tủ điện cho máy thổi khí con sò 3 pha 2.2kW

Tủ điện cho Rexchip 530H36 nên được thiết kế theo hướng đơn giản, bảo vệ đúng và dễ bảo trì.

Các hạng mục nên có:

• MCB hoặc MCCB bảo vệ ngắn mạch/quá dòng.
• Contactor điều khiển đóng cắt.
• Rơ-le nhiệt cài theo dòng làm việc thực tế.
• Rơ-le bảo vệ mất pha, đảo pha.
• Tiếp địa vỏ máy và tủ điện.
• Timer hoặc công tắc điều khiển theo vùng sục.
• Đèn báo trạng thái chạy/lỗi nếu dùng trong phòng máy thương mại.

Với dòng định mức khoảng 5.6A ở chế độ Y, cáp đồng 4Cx2.5mm² thường phù hợp cho tuyến ngắn. Nếu tuyến xa, đi trong môi trường nóng hoặc bó nhiều cáp chung máng, cần kiểm tra sụt áp và điều kiện lắp đặt trước khi chốt tiết diện.

Sau khi đấu điện, cần kiểm tra chiều quay. Nếu máy hút ở cổng xả và thổi ở cổng hút, đó thường là lỗi đảo pha. Chỉ cần ngắt nguồn và đổi vị trí hai dây pha bất kỳ để đảo chiều quay, sau đó kiểm tra lại hướng khí.

Biến tần VFD: dùng được, nhưng phải đúng điện áp và dải tần

Rexchip 530H36 có thể dùng với biến tần trong các hệ muốn điều chỉnh lưu lượng khí theo số lượng khách hoặc theo lịch vận hành. Tuy nhiên, cần chọn đúng loại VFD theo nguồn cấp và cấu hình motor.

Các trường hợp thường gặp:

VFD 3 pha 380V vào/ra 380V: motor giữ cầu đấu sao Y.

VFD 1 pha 220V vào, 3 pha 220V ra: motor phải chuyển cầu đấu sang tam giác Δ.

Khi dùng biến tần cần lưu ý:

• Không chạy quá dải tần cho phép của motor.
• Không giảm tần số quá thấp trong thời gian dài nếu motor không đủ làm mát.
• Cài bảo vệ quá dòng, quá áp, mất pha đầu vào và ramp khởi động phù hợp.
• Kiểm tra tiếng ồn, nhiệt thân máy và lưu lượng thực tế sau khi cài đặt.
• Nếu chỉ cần bật/tắt theo giờ, contactor + timer thường đơn giản và kinh tế hơn VFD.

Chống nước hồi và thông gió phòng máy

Máy thổi khí con sò làm việc với không khí khô. Nước hoặc hơi ẩm hồi ngược vào buồng cánh có thể gây rỉ bạc đạn, kẹt cánh, chạm điện hoặc hỏng motor.

Hệ thống nên có:

Vòng chống siphon: Đường ống khí cần đi lên cao hơn mực nước vận hành cao nhất trước khi hạ xuống cấp cho đầu sục. Cao độ thường lấy cao hơn mặt nước khoảng 30–50cm tùy mặt bằng công trình.

Van một chiều khí: Lắp trên tuyến khí để hạn chế nước hoặc hơi ẩm hồi ngược khi máy dừng. Van cần chọn đúng loại cho khí, không gây tổn thất quá lớn.

Điểm xả nước ngưng: Với tuyến dài hoặc phòng máy ẩm, nên có điểm xả thấp để kiểm tra nước đọng trong ống.

Thông gió phòng máy: Dù là motor 3 pha, máy vẫn sinh nhiệt khi nén khí. Phòng máy kín cần có cấp gió và thoát gió để tránh tích nhiệt quanh thân blower.

Độ ồn 65 dB, bệ máy 26kg và giảm rung

Rexchip 530H36 có độ ồn danh định khoảng 65 dB(A), trọng lượng khoảng 26kg. Mức này không quá lớn so với các model công nghiệp cao hơn, nhưng vẫn cần xử lý nếu phòng máy gần khu spa hoặc khu nghỉ dưỡng.

Khi thi công nên lưu ý:

• Đặt máy trên bệ bê tông hoặc bệ thép đủ cứng.
• Dùng cao su giảm chấn dưới chân máy.
• Không treo máy trên giá thép mỏng dễ cộng hưởng.
• Dùng khớp nối mềm ở đầu xả để giảm rung truyền sang hệ ống.
• Hạn chế co gấp sát đầu hút/xả.
• Không bọc kín máy bằng mút tiêu âm nếu không có thông gió cưỡng bức.
• Tránh hút khí từ khu vực có hơi clo hoặc hóa chất đậm đặc.

Tiếng ồn thực tế có thể tăng nếu ống chính quá nhỏ hoặc vận tốc khí quá cao. Vì vậy, giảm ồn không chỉ là xử lý vỏ máy, mà còn phải kiểm soát đường kính ống và bố trí manifold.

Điện năng vận hành tham khảo

Rexchip 530H36 có công suất motor 2.2kW. Nếu hệ Jacuzzi vận hành 3 giờ mỗi ngày:

Điện năng tiêu thụ:
2.2kW × 3 giờ × 30 ngày = 198 kWh/tháng

Chi phí tham khảo:
198 kWh × 2.500 VNĐ/kWh = khoảng 495.000 VNĐ/tháng

Chi phí thực tế phụ thuộc thời gian vận hành, đơn giá điện và cách chia vùng sục. Với công trình thương mại, nên dùng timer hoặc điều khiển từng vùng để tránh chạy blower khi không có khách sử dụng.

Hồ sơ cung cấp và nghiệm thu thiết bị

Với máy thổi khí con sò 3 pha, hồ sơ kỹ thuật nên chuẩn bị rõ để thuận tiện cho nghiệm thu M&E.

Các tài liệu thường cần gồm:

• Catalogue hoặc datasheet model Rexchip 530H36.
• Thông số điện áp, dòng điện, công suất.
• Sơ đồ cầu đấu Y/Δ theo điện áp sử dụng.
• Hóa đơn VAT.
• CO/CQ theo lô hàng nếu dự án yêu cầu.
• Khuyến nghị lắp đặt đường ống và chống nước hồi.
• Khuyến nghị bảo vệ điện, tiếp địa và thông gió phòng máy.
• Biên bản kiểm tra ngoại quan khi giao hàng.

Khi nhận hàng, cần kiểm tra tem thông số, hộp cực điện, cánh tản nhiệt, dấu hiệu va đập và độ rơ cơ khí bất thường. Với motor 3 pha, phải kiểm tra chiều quay trước khi vận hành chính thức.

Internal link đề xuất

Các bài HUB trong kế hoạch nội dung đã có nhóm “Máy thổi khí con sò Rexchip – Hướng dẫn chọn & ứng dụng”, “So sánh máy thổi khí 1 pha và 3 pha”, “Star/Delta là gì? Hướng dẫn đấu máy thổi khí 3 pha”, cùng các bài về đường kính ống và tổn thất áp cho blower.

Link lên danh mục:
[Máy Thổi Khí Con Sò Rexchip Chính Hãng]

Link bài liên quan:
[Máy thổi khí con sò Rexchip – Hướng dẫn chọn công suất và ứng dụng]
[So sánh máy thổi khí 1 pha và 3 pha]
[Star/Delta là gì? Hướng dẫn đấu máy thổi khí 3 pha]
[Cách tính đường kính ống PVC cho blower]
[Cách tính tổn thất áp lực cho hệ sục khí]
[Hướng dẫn thiết kế hệ sục khí Jacuzzi chuẩn kỹ thuật]
[Lỗi thường gặp khi lắp máy thổi khí 3 pha]
[Máy thổi khí hồ bơi bị vào nước: Nguyên nhân & xử lý khẩn cấp]

FAQ kỹ thuật về máy thổi khí con sò Rexchip 530H36

1. Rexchip 530H36 có chạy điện 3 pha 380V được không?

Có. Với lưới 3 pha 380V tại Việt Nam, motor Rexchip 530H36 phải đấu cầu hình sao Y theo mác điện áp 345–415V Y. Khi đấu đúng, dòng làm việc khoảng 5.6A mỗi pha.

2. Có dùng tủ sao/tam giác cho Rexchip 530H36 không?

Không nên dùng tủ sao/tam giác kiểu chuyển sang tam giác trên lưới 380V. Motor này có tam giác Δ cho điện 3 pha 200–240V, còn 380V phải chạy sao Y. Nếu chuyển sang tam giác ở 380V, cuộn dây có nguy cơ bị quá áp.

3. Rexchip 530H36 khác gì Rexchip 610A11?

Hai model cùng công suất và cùng lưu lượng cực đại 270 m³/h. 610A11 dùng điện 1 pha và có áp nén cao hơn một chút. 530H36 dùng điện 3 pha, dòng chia đều trên ba pha, phù hợp hơn với phòng máy có tủ 380V và công trình chạy nhiều giờ.

4. Máy chạy ngược chiều thì xử lý thế nào?

Ngắt nguồn, sau đó đổi vị trí hai dây pha bất kỳ tại đầu vào motor hoặc trong tủ điện. Sau khi đổi pha, chạy thử lại và kiểm tra hướng khí đúng: hút ở cổng hút, thổi ở cổng xả.

5. Có thể dùng biến tần 1 pha 220V ra 3 pha 220V không?

Có thể, nhưng phải chuyển cầu đấu motor sang tam giác Δ vì đầu ra VFD là 3 pha 220V. Nếu dùng biến tần 3 pha 380V ra 380V, motor giữ cầu đấu sao Y.

6. Ống chính nên dùng DN75 hay DN90?

DN75 phù hợp cho tuyến trung bình, ít nhánh. Nếu phòng máy xa, manifold nhiều nhánh hoặc cần giảm tiếng gió, nên ưu tiên DN90. Không nên dùng DN50 làm ống chính cho toàn bộ lưu lượng 270 m³/h.

7. Máy có thể chạy liên tục 24/7 không?

Về nguyên tắc, motor 3 pha phù hợp vận hành ổn định hơn khi thiết kế đúng. Tuy nhiên, chạy 24/7 cần kiểm tra thông gió phòng máy, nhiệt thân máy, dòng điện, tình trạng bạc đạn và lịch bảo trì. Không nên cam kết chạy liên tục nếu phòng máy kín, ẩm hoặc thiếu cấp gió.

Tổng kết

Máy thổi khí con sò Rexchip 530H36 2.2kW là model 3 pha phù hợp cho Jacuzzi thương mại, spa vận hành nhiều giờ và các phòng máy đã có tủ điện 380V. Với lưu lượng cực đại 270 m³/h và áp nén 230 mbar, thiết bị đáp ứng tốt các hệ manifold nhiều nhánh ở độ sâu phổ biến 0.9–1.2m, miễn là đường ống DN75–DN90 được thiết kế đúng.

Điểm quan trọng nhất khi chọn Rexchip 530H36 là đấu điện đúng theo mác 200–240V Δ / 345–415V Y. Với lưới 380V, máy chạy sao Y cố định; không dùng tủ sao/tam giác chuyển sang delta như các motor 380Δ/660Y. Nếu kiểm soát đúng điện, chiều quay, đường ống và chống nước hồi, model này là lựa chọn ổn định cho hệ sục khí thương mại dùng điện 3 pha.
