Máy cấp nhiệt hồ bơi PW250-KFXYC là cấu hình heat pump công suất lớn, phù hợp cho các tổ hợp hồ bơi thương mại, resort quy mô lớn, công viên nước, trung tâm thể thao hoặc hồ có thể tích tham chiếu khoảng 210–400m³. Đây là model nằm trên PW200-KFXYC 100kW, hướng đến các công trình có tải nhiệt cao hơn, lưu lượng nước lớn hơn và yêu cầu phòng máy hoàn chỉnh hơn.

Điểm riêng của PW250-KFXYC không chỉ là công suất nhiệt 121.0kW. Ở model này, lưu lượng nước qua máy đạt 62.4m³/h, trong khi kết nối thủy lực vẫn là DN110 mặt bích PVC. Nếu PW200 còn vận hành khá thuận lợi với DN110 ở lưu lượng 43m³/h, thì PW250 đã đẩy vận tốc nước tại kết nối lên sát vùng cần kiểm soát kỹ hơn. Vì vậy, bài toán chính không còn là “DN110 có đủ lớn không”, mà là cách tổ chức header, bypass và pump curve để hệ thống không bị ồn, không tụt flow và không đẩy bơm ra khỏi duty point thiết kế.

Dưới góc nhìn M&E, PW250-KFXYC là thiết bị cấp nhiệt tải lớn, dùng nguồn 380–400V/3 pha/50Hz, dòng làm việc tham chiếu tại Air 15°C khoảng 29.77A. Khi triển khai cho công trình thương mại, kỹ sư cần kiểm soát đồng thời bốn nhóm: tải nhiệt mùa lạnh, thủy lực DN110, bệ máy 465kg và hệ điện 3 pha có bảo vệ pha.

Đánh giá kỹ thuật nội bộ: 4.7/5
Định vị kỹ thuật: Máy cấp nhiệt hồ bơi 121kW điện 3 pha cho hồ 210–400m³, trọng tâm là header/bypass lớn, vận hành dài giờ và kiểm soát tải điện công nghiệp.

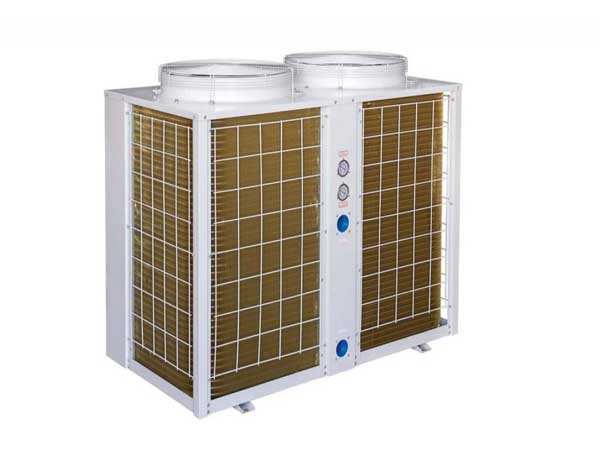

Máy làm nước nóng bể bơi 121 Kw nhiệt model PW250-KFXYC

Thông Số PW250-KFXYC Cần Khóa Trước Khi Lập Thiết Kế

Vai Trò Riêng Của PW250-KFXYC Trong Nhóm Máy Cấp Nhiệt Hồ Bơi Công Suất Lớn

PW250-KFXYC không nên viết giống PW200-KFXYC. Với PW200, điểm mạnh là DN110 giúp kiểm soát vận tốc tốt ở lưu lượng 43m³/h. Với PW250, lưu lượng tăng lên 62.4m³/h, nên cùng một DN110 bắt đầu tiến gần ngưỡng vận tốc cao. Đây chính là điểm kỹ thuật riêng của model này.

Vai trò SEO và kỹ thuật của bài PW250 nên xoay quanh:

• Máy cấp nhiệt hồ bơi 121kW cho hồ 210–400m³.

• Heat pump 3 pha cho công viên nước, resort lớn và tổ hợp hồ thương mại.

• Kiểm soát lưu lượng 62.4m³/h qua kết nối DN110.

• Cộng pressure drop 50kPa vào tổng cột áp hệ thống.

• Thiết kế header/bypass lớn để tránh dồn toàn bộ tải thủy lực vào một nhánh.

• Đánh giá công suất mùa lạnh tại Air 15°C còn 90.3kW.

Từ khóa chính nên bám vào máy cấp nhiệt hồ bơi PW250-KFXYC 121kW. Các từ khóa phụ có thể dùng tự nhiên gồm máy cấp nhiệt hồ bơi 3 pha cho công viên nước, heat pump hồ bơi 121kW, máy cấp nhiệt hồ bơi cho hồ 400m³, máy cấp nhiệt hồ bơi công suất lớn DN110.

Không nên dùng bài này để chiếm cụm quá rộng như “máy cấp nhiệt hồ bơi tốt nhất” hoặc “máy cấp nhiệt hồ bơi công nghiệp”, vì các cụm đó nên dành cho bài danh mục hoặc bài pillar.

PW250-KFXYC Phù Hợp Với Hồ 210–400m³ Trong Điều Kiện Nào?

Dải 210–400m³ là vùng tham chiếu để chọn nhanh ban đầu. Tuy nhiên, với máy cấp nhiệt hồ bơi công suất lớn, thể tích nước chỉ là một phần của bài toán. Công suất thực tế còn phụ thuộc vào diện tích mặt nước, gió, độ ẩm, nhiệt độ nước mục tiêu, hồ ngoài trời hay trong nhà và thời gian chạy máy mỗi ngày.

PW250-KFXYC phù hợp với hồ resort, công viên nước quy mô vừa, hồ trường học lớn hoặc tổ hợp hồ thương mại có thể tích khoảng 210–330m³, cần duy trì nhiệt độ nước ổn định trong mùa mát. Ở dải này, công suất 121kW tại Air 27°C và 90.3kW tại Air 15°C tạo ra biên độ vận hành tốt hơn so với model 100kW.

Với hồ 330–400m³, cần kiểm tra kỹ hơn theo điều kiện Air 15°C. Nếu hồ ngoài trời, mặt nước rộng, khu vực lộng gió hoặc không có pool cover, máy có thể phải chạy dài giờ mới giữ được nhiệt độ cài đặt. Với các công trình này, không nên chốt thiết bị chỉ theo thể tích nước; cần có bảng tính tải nhiệt riêng.

Với hồ công viên nước có nhiều khu vực khác nhau, nên tách từng cụm hồ theo nhiệt độ sử dụng. Hồ trẻ em, hồ massage, hồ bơi chính và hồ cảnh quan có nhu cầu nhiệt khác nhau. Không nên gom toàn bộ thể tích vào một con số rồi chọn một máy duy nhất nếu hệ thống có nhiều chế độ vận hành.

Air 15°C Của PW250-KFXYC Là Mốc Kiểm Tra Bắt Buộc Cho Hồ 400m³

Tại Air 27°C, PW250-KFXYC đạt công suất nhiệt 121.0kW với COP 6.1. Đây là điều kiện thuận lợi, phù hợp để tham chiếu hiệu suất khi không khí ấm.

Tại Air 15°C, công suất còn 90.3kW và COP giảm còn 4.6. Đây mới là mốc cần dùng khi tính cho mùa lạnh, đặc biệt với hồ ngoài trời, hồ miền Bắc, hồ vùng cao hoặc công trình sử dụng vào sáng sớm.

Nếu chỉ lấy mốc 121kW để sizing cho hồ 400m³, công trình có thể bị đánh giá quá lạc quan. Khi nhiệt độ không khí giảm, máy vẫn chạy đúng nguyên lý nhưng công suất đầu ra thấp hơn, thời gian first heat-up dài hơn và số giờ chạy máy mỗi ngày tăng lên.

Cách đọc thực tế:

• Air 27°C: dùng để tham chiếu hiệu suất trong điều kiện ấm.

• Air 15°C: dùng để kiểm tra khả năng duy trì nhiệt mùa lạnh.

• Hồ ngoài trời không có pool cover: cần cộng thêm thất thoát do bay hơi và gió.

• Hồ 350–400m³: nên đánh giá theo 90.3kW thay vì 121kW.

• Hồ vận hành sáng sớm: cần chạy máy trước giờ sử dụng, không bật sát giờ mở cửa.

First Heat-up Cho Hồ 400m³ Với PW250-KFXYC Mất Bao Lâu?

Để tăng 1°C cho 1m³ nước, cần khoảng 1.163kWh nhiệt. Với hồ 400m³, nếu cần nâng nước từ 20°C lên 28°C, mức chênh nhiệt là 8°C.

Nhiệt lượng lý thuyết cần cấp:

400 × 1.163 × 8 = khoảng 3,722kWh nhiệt

Nếu vận hành ở Air 15°C, công suất nhiệt của PW250-KFXYC là 90.3kW:

3,722 / 90.3 = khoảng 41 giờ chạy liên tục

Nếu vận hành ở Air 27°C và đạt 121.0kW:

3,722 / 121.0 = khoảng 31 giờ chạy liên tục

Đây là thời gian lý thuyết, chưa tính thất thoát qua mặt nước, gió, bay hơi ban đêm, thành bể và nhiệt độ không khí biến thiên. Trong thực tế, với hồ 400m³ ngoài trời không có pool cover, giai đoạn first heat-up có thể kéo dài 2–3 ngày hoặc hơn, nhất là khi chỉ chạy 12–16 giờ/ngày.

Vì vậy, với công viên nước hoặc resort lớn, chiến lược vận hành hợp lý là duy trì nhiệt nền và không để nước nguội sâu. Nếu chờ nước giảm mạnh rồi mới khởi động, máy phải chạy ở vùng tải cao lâu hơn, chi phí điện tăng và khả năng đạt nhiệt đúng lịch sử dụng giảm.

Lưu Lượng 62.4m³/h Qua DN110: Điểm Cần Kiểm Soát Nhất Của PW250-KFXYC

PW250-KFXYC yêu cầu lưu lượng nước 62.4m³/h. Kết nối của máy là DN110 mặt bích PVC. So với họng G2” ở các model nhỏ hơn, DN110 là lợi thế rõ ràng. Tuy nhiên, ở lưu lượng 62.4m³/h, vận tốc nước trong DN110 đã không còn thấp.

Tính nhanh, giả định đường kính trong hữu dụng của DN110 khoảng 101mm:

Q = 62.4m³/h = 0.0173m³/s
A ống khoảng 0.0080m²
v = Q / A = khoảng 2.16m/s

Vận tốc khoảng 2.16m/s đã vượt nhẹ vùng khuyến nghị 2.0m/s thường dùng cho tuyến ống PVC hồ bơi vận hành êm. Điều này không có nghĩa là hệ thống không chạy được, nhưng nó yêu cầu kỹ sư xử lý kỹ các điểm cục bộ: co, tê, van, mặt bích, đoạn ống thu hẹp và chiều dài tuyến DN110.

Với PW250, không nên kéo tuyến DN110 quá dài nếu tổng hệ có thể dùng header lớn hơn. Cách hợp lý hơn là dùng header D125 hoặc D160 tùy lưu lượng toàn hệ, sau đó đưa nhánh DN110 ngắn vào máy. Việc này giúp giảm vận tốc trên tuyến chính, giảm tiếng nước và giữ áp suất hệ thống ổn định hơn.

Pressure Drop 50kPa Của PW250-KFXYC Là TDH, Không Phải NPSH

Tổn thất áp suất nước tối đa của PW250-KFXYC là 50kPa, tương đương khoảng 5.1mH₂O. Đây là thông số phải cộng vào tổng cột áp động của hệ thống khi chọn bơm.

Cần diễn đạt đúng: heat pump thường nằm sau bơm và sau bình lọc trên đường đẩy. Vì vậy, pressure drop của máy làm tăng TDH và dịch điểm làm việc của bơm về phía lưu lượng thấp hơn. Nó không trực tiếp làm giảm NPSH của bơm.

NPSH và xâm thực chủ yếu liên quan đến tuyến hút trước bơm, ví dụ:

• Ống hút quá nhỏ.

• Bơm đặt cao hơn mặt nước.

• Lọt khí ở đầu hút.

• Skimmer thiếu nước.

• Rọ bơm nghẹt.

• Van hút mở không đủ.

• Tổn thất hút quá lớn.

Với PW250, cần cộng thêm 5.1mH₂O vào tổng TDH, sau đó kiểm tra lại pump curve. Nếu bơm nền không còn đủ lưu lượng sau khi cộng thêm heat pump, máy có thể báo lỗi flow hoặc trao đổi nhiệt kém. Đây là vấn đề duty point, không nên gọi sai là “tụt NPSH do heat pump”.

Header D125/D160 Và Bypass DN110 Cho Máy Cấp Nhiệt PW250-KFXYC

Với lưu lượng 62.4m³/h, cụm kết nối của PW250-KFXYC nên được xem như một cụm header công suất lớn, không phải chỉ là vài van DN110 ghép trực tiếp vào tuyến chính.

Sơ đồ tham chiếu:

Bơm tuần hoàn → Bình lọc → Header D125/D160 → Bypass DN110 → Máy cấp nhiệt PW250-KFXYC → Thiết bị xử lý nước phụ → Trả nước về hồ

Cụm bypass nên gồm:

• Header chính D125 hoặc D160 tùy lưu lượng toàn hệ.

• Nhánh vào/ra máy DN110 theo đúng kết nối thiết bị.

• 01 van điều tiết trên tuyến bypass chính.

• 01 van khóa đầu vào máy.

• 01 van khóa đầu ra máy.

• Mặt bích PVC DN110 đồng bộ với thiết bị.

• Gioăng mặt bích phù hợp nước hồ bơi và nhiệt độ vận hành.

• Bu-lông, long đen và đai ốc chống ăn mòn.

• Giá đỡ ống gần hai đầu mặt bích để không treo tải lên thân máy.

• Điểm đo áp trước/sau máy nếu cần nghiệm thu.

• Van một chiều nếu sơ đồ có nguy cơ hồi nước ngược.

Không nên đóng hoàn toàn tuyến bypass để ép toàn bộ nước qua máy nếu tổng lưu lượng hệ lọc lớn hơn lưu lượng yêu cầu của PW250. Cách đúng là cân bằng lưu lượng qua máy, đồng thời giữ hệ lọc và các nhánh trả nước vận hành ổn định.

Kết Nối Mặt Bích DN110: Cần Đồng Trục Và Có Giá Đỡ Ống

Ở lưu lượng 62.4m³/h, mặt bích DN110 phải được thi công cẩn thận. Rò nước tại mặt bích thường không chỉ do gioăng kém, mà còn do lệch trục ống, tải trọng đường ống treo vào thân máy hoặc siết bu-lông không đều.

Khuyến nghị thi công:

• Xác nhận chuẩn mặt bích từ bản vẽ kỹ thuật trước khi đặt vật tư.

• Canh đồng trục hai mặt bích trước khi siết.

• Không dùng lực siết bu-lông để kéo lệch tuyến ống về đúng vị trí.

• Siết bu-lông theo đường chéo, tăng lực từng bước.

• Dùng gioăng phù hợp với nước hồ bơi, clo và nhiệt độ vận hành.

• Có giá đỡ ống ở gần hai đầu máy.

• Sau khi chạy thử, kiểm tra lại rò rỉ khi hệ đã ổn định áp.

Không nên khẳng định cứng mặt bích theo DIN hay ASTM nếu catalogue hoặc bản vẽ nhà sản xuất chưa thể hiện rõ. Với thiết bị công suất lớn, sai chuẩn mặt bích có thể làm chậm tiến độ lắp đặt và phát sinh rò nước khi chạy thử.

Hệ Điện 3 Pha Của PW250-KFXYC: Dòng 29.77A Cần Thiết Kế Như Tải Động Lực Riêng

PW250-KFXYC dùng nguồn 380–400V/3 pha/50Hz. Dòng làm việc tham chiếu tại Air 15°C là 29.77A. Đây là tải động lực lớn trong phòng máy hồ bơi, cần cấp nguồn riêng và bảo vệ riêng.

Khuyến nghị kỹ thuật:

• Cấp nguồn riêng từ tủ điện phòng máy.

• Dùng MCCB/CB phù hợp với dòng tải và khả năng cắt ngắn mạch.

• Có contactor hoặc thiết bị đóng cắt phù hợp với tải máy nén.

• Lắp relay bảo vệ mất pha, ngược pha và lệch pha.

• Có bảo vệ quá dòng và rò điện theo tiêu chuẩn công trình.

• Tiếp địa vỏ máy đúng kỹ thuật.

• Kiểm tra điện áp giữa các pha khi máy chạy tải.

• Kiểm tra độ cân bằng dòng giữa các pha.

• Kiểm tra nhiệt tại đầu cosse sau giai đoạn chạy thử.

• Tủ điện cần chống ẩm, thoát nhiệt và có nhãn mạch rõ ràng.

Không nên chốt cứng “cáp 16mm²” cho mọi công trình nếu chưa biết chiều dài tuyến, cách đi cáp, nhiệt độ môi trường, số mạch đi chung máng và độ sụt áp cho phép. Với dòng khoảng 29.77A, 16mm² có thể là phương án dự phòng tốt trong nhiều trường hợp, nhưng kỹ sư vẫn cần tính lại theo thực tế công trình.

Khối Lượng 465kg: Bệ Máy PW250-KFXYC Phải Tính Theo Thiết Bị Hạng Nặng

PW250-KFXYC có khối lượng khoảng 465kg, nên không thể đặt như một máy dân dụng nhỏ. Với resort, công viên nước hoặc trung tâm thể thao, bệ máy phải tính đến tải trọng tĩnh, rung động, thoát nước ngưng và lối tiếp cận bảo trì.

Khuyến nghị lắp đặt:

• Đổ bệ bê tông riêng, cao hơn nền hoàn thiện để tránh đọng nước.

• Kiểm tra tải trọng sàn nếu đặt trên mái hoặc tầng kỹ thuật.

• Kích thước bệ lớn hơn chân máy để thao tác bu-lông.

• Dùng đệm cao su chống rung hoặc đệm chống rung công nghiệp phù hợp.

• Có neo giữ theo yêu cầu công trình nếu đặt ở khu vực gió mạnh.

• Có đường thoát nước ngưng.

• Không để ống DN110 treo tải lên mặt bích thiết bị.

• Chừa lối tiếp cận cho xe nâng tay, pa lăng hoặc thiết bị nâng khi bảo trì lớn.

• Không đặt máy gần kho hóa chất có hơi ăn mòn.

Độ ồn tham chiếu 66 dB(A) cần được tính khi bố trí mặt bằng. Không nên đặt máy sát khu nghỉ, phòng khách sạn, khu spa yên tĩnh hoặc khu vực khách ngồi lâu. Nếu bắt buộc đặt gần không gian sử dụng, cần xử lý hướng gió, nền chống rung và vách chắn âm.

Vị Trí PW250-KFXYC Trong Sơ Đồ Phòng Máy Công Viên Nước/Resort

Máy cấp nhiệt nên đặt sau bình lọc để nước đi qua bộ trao đổi nhiệt đã được loại bỏ cặn thô. Nếu hệ có điện phân muối, ozone, UV hoặc bơm châm hóa chất, nên đặt các thiết bị tạo nồng độ oxy hóa cao sau máy cấp nhiệt.

Sơ đồ khuyến nghị:

Bơm tuần hoàn → Bình lọc → Máy cấp nhiệt qua header/bypass → Điện phân muối/UV/Ozone/châm hóa chất → Trả nước về hồ

Với công viên nước hoặc tổ hợp nhiều hồ, nên cân nhắc tách mạch cấp nhiệt theo từng khu vực thay vì gom tất cả về một vòng nước duy nhất. Một hồ trẻ em cần nhiệt độ cao hơn, trong khi hồ bơi chính hoặc hồ cảnh quan có thể không cần cùng mức nhiệt. Nếu gom chung, hệ điều khiển khó tối ưu và chi phí vận hành có thể tăng.

Với hồ overflow, không nên chỉ đọc nhiệt độ tại bể cân bằng. Nước trong balance tank có thể lệch so với nhiệt độ trung bình trong hồ, đặc biệt khi mương tràn hoạt động không đều. Khi nghiệm thu, nên đo đối chiếu nhiệt độ tại hồ, tại đường ống vào máy và tại đường ống ra máy.

Điện Năng Tham Chiếu Của Máy Cấp Nhiệt PW250-KFXYC

Tại Air 27°C, PW250-KFXYC có công suất nhiệt 121.0kW và COP 6.1. Điện đầu vào ước tính:

121.0 / 6.1 = khoảng 19.8kW

Nếu máy chạy 8 giờ/ngày trong 30 ngày ở vùng tải cao:

19.8 × 8 × 30 = khoảng 4,752kWh/tháng

Với giá điện tham chiếu 3,000VNĐ/kWh:

4,752 × 3,000 = khoảng 14,256,000VNĐ/tháng

Nếu dùng điện trở gia nhiệt để tạo cùng mức 121.0kW nhiệt trong cùng thời gian:

121.0 × 8 × 30 = 29,040kWh/tháng

Chi phí điện tham chiếu:

29,040 × 3,000 = khoảng 87,120,000VNĐ/tháng

Bảng này chỉ dùng để so sánh nguyên lý tiêu thụ điện giữa heat pump và điện trở. Chi phí vận hành thực tế còn phụ thuộc vào nhiệt độ không khí, số giờ chạy máy, nhiệt độ nước cài đặt, diện tích mặt nước, gió, pool cover, lịch vận hành và trạng thái bình lọc.

Không nên kết luận thời gian hoàn vốn cố định nếu chưa có giá thiết bị, chi phí lắp đặt, chi phí điện 3 pha, số tháng khai thác nước nóng và doanh thu thực tế. Với công viên nước hoặc resort, nên lắp đồng hồ đo điện riêng cho máy cấp nhiệt để theo dõi chi phí theo mùa.

Y-Strainer DN110 Có Nên Lắp Trước PW250-KFXYC Không?

Y-Strainer có thể hữu ích trong giai đoạn chạy thử hoặc với hệ thống có nguy cơ còn mảnh nhựa, cặn thi công, rác đường ống. Tuy nhiên, không nên mặc định “bắt buộc” lắp Y-Strainer cho mọi công trình nếu phía trước đã có bình lọc và hệ thống vận hành sạch.

Với lưu lượng 62.4m³/h, một Y-Strainer DN110 có thể tạo thêm head loss nếu chọn sai kích thước, lưới quá dày hoặc không được vệ sinh định kỳ. Nếu lắp, cần lưu ý:

• Chọn kích thước phù hợp lưu lượng, không gây nghẹt dòng.

• Bố trí van khóa hai đầu để vệ sinh.

• Có đồng hồ áp hoặc điểm kiểm tra chênh áp nếu cần.

• Vệ sinh lưới lọc sau giai đoạn chạy thử.

• Không dùng Y-Strainer để thay thế cho bình lọc chính.

Với công trình mới, có thể lắp Y-Strainer như lớp bảo vệ tạm/thường trực nếu đội vận hành có quy trình vệ sinh rõ ràng. Nếu không có quy trình, Y-Strainer bị nghẹt có thể trở thành nguyên nhân làm máy báo lỗi flow.

Có Nên Tận Dụng Gió Lạnh Xả Ra Từ PW250-KFXYC Không?

Khi heat pump gia nhiệt nước, dàn quạt sẽ xả ra luồng khí lạnh hơn môi trường. Về lý thuyết, có thể tận dụng luồng khí này cho một số không gian phụ trợ. Tuy nhiên, trong thực tế M&E, không nên tự ý lắp chụp hút hoặc ống gió vào máy nếu nhà sản xuất không cho phép.

Lý do:

• Tăng trở lực gió có thể làm giảm lưu lượng qua dàn trao đổi nhiệt.

• Máy có thể giảm COP nếu khí xả bị cản hoặc quẩn gió.

• Chế độ defrost có thể bị ảnh hưởng trong điều kiện lạnh/ẩm.

• Ống gió sai thiết kế có thể tăng tiếng ồn và rung.

• Bảo hành thiết bị có thể bị ảnh hưởng nếu can thiệp vào đường gió.

Nếu muốn tận dụng khí lạnh, cần có xác nhận kỹ thuật từ nhà cung cấp và tính riêng lưu lượng gió, áp suất tĩnh quạt, đường hồi gió và đường xả gió. Với đa số công trình, ưu tiên đúng vẫn là đặt máy ở vị trí thông thoáng để đạt hiệu suất ổn định.

Pool Cover Và Chia Khu Nhiệt Là Hai Hạng Mục Quan Trọng Với Hồ 400m³

Với hồ lớn 300–400m³, thất thoát nhiệt qua mặt nước là yếu tố quyết định số giờ chạy máy. Nếu hồ ngoài trời không có pool cover, máy phải bù nhiệt liên tục cho phần nhiệt mất qua bay hơi và gió ban đêm.

Với PW250-KFXYC, nên tổ chức vận hành theo hướng:

• Duy trì nhiệt nền, không để nước nguội sâu.

• Chạy máy trước khung giờ sử dụng chính.

• Dùng pool cover cho các hồ cần giữ nhiệt qua đêm.

• Tách khu nhiệt nếu tổ hợp có nhiều hồ với nhiệt độ yêu cầu khác nhau.

• Theo dõi điện năng tiêu thụ theo ngày.

• Backwash bình lọc đúng thời điểm để tránh lưu lượng giảm.

• Ghi nhận nhiệt độ nước thực tế tại hồ, không chỉ xem nhiệt độ trên màn hình máy.

Với công viên nước, không phải toàn bộ hồ đều cần cùng một mức nhiệt. Tách mạch hoặc tách lịch vận hành theo từng khu có thể tiết kiệm điện hơn so với gia nhiệt đồng loạt.

Lỗi Flow Switch Trên PW250-KFXYC Thường Là Lỗi Hệ Thống Thủy Lực

PW250-KFXYC yêu cầu lưu lượng 62.4m³/h. Nếu máy báo lỗi lưu lượng thấp, không nên kết luận ngay flow switch hỏng. Với lưu lượng lớn, chỉ cần bình lọc bẩn, rọ bơm nghẹt, van bypass mở sai hoặc tuyến ống có nhiều trở lực, lưu lượng thực tế qua máy có thể tụt dưới ngưỡng an toàn.

Các điểm cần kiểm tra:

• Bình lọc đã đến chu kỳ backwash chưa.

• Rọ bơm có bị nghẹt không.

• Van bypass có đang chia dòng sai không.

• Van đầu vào/ra máy có mở đủ không.

• Áp suất bình lọc có tăng bất thường không.

• Có bọt khí hoặc thiếu nước ở tuyến hút bơm không.

• Bơm có còn đạt duty point sau khi cộng thêm 5.1mH₂O từ heat pump không.

• Y-Strainer, nếu có, có bị nghẹt lưới không.

Lỗi flow trên máy cấp nhiệt công suất lớn thường là biểu hiện của toàn hệ thống thủy lực, không chỉ là lỗi riêng của thiết bị.

Khi Nào Nên Ghép Nhiều Máy Thay Vì Dùng Một PW250-KFXYC?

PW250-KFXYC là cấu hình 121kW, phù hợp cho nhiều hồ 210–400m³. Tuy nhiên, với các đại dự án, một máy đơn không phải lúc nào cũng là phương án tối ưu.

Nên cân nhắc ghép nhiều máy nếu:

• Công trình cần dự phòng vận hành cao.

• Hồ không được phép dừng nhiệt khi một máy bảo trì.

• Tổng thể tích nước vượt 400m³.

• Có nhiều hồ với nhiệt độ yêu cầu khác nhau.

• Hồ ngoài trời vận hành mùa lạnh liên tục.

• Chủ đầu tư muốn chia tải theo mùa.

• Phòng máy có đủ diện tích cho header cân bằng.

• Hệ điều khiển cần linh hoạt: chạy một máy khi duy trì, chạy nhiều máy khi first heat-up.

Nếu ghép song song, mỗi máy cần có van khóa riêng, nhánh cấp riêng, điểm đo lưu lượng riêng hoặc phương án cân bằng thủy lực rõ ràng. Header phải đủ lớn để chia nước đều, tránh máy gần bơm nhận quá nhiều lưu lượng còn máy xa bơm thiếu flow.

Khi Nào Không Nên Chọn PW250-KFXYC?

Không nên chọn PW250-KFXYC một cách máy móc nếu công trình rơi vào các trường hợp sau:

Hồ dưới 210m³ và nhu cầu giữ nhiệt không cao. Khi đó, công suất 121kW có thể làm tăng chi phí đầu tư, yêu cầu điện và không gian lắp đặt không cần thiết.

Hồ ngoài trời trên 400m³, mặt nước rộng, không có pool cover và cần vận hành mùa lạnh liên tục. Trường hợp này nên tính tải nhiệt chi tiết và cân nhắc ghép nhiều máy.

Phòng máy không đủ không gian cho header D125/D160, cụm DN110, bệ máy 465kg và lối bảo trì. Nếu ép thiết bị vào không gian hẹp, việc bảo trì mặt bích, vệ sinh dàn và xử lý rò nước sẽ khó khăn.

Hệ điện 3 pha không ổn định hoặc không thể tách riêng mạch cấp nhiệt. Model này cần nguồn 380–400V/3 pha, bảo vệ pha và tiếp địa đúng kỹ thuật.

Dự án cần tận dụng khí lạnh xả ra nhưng chưa có xác nhận kỹ thuật từ nhà cung cấp. Không nên tự ý lắp ducting vào quạt heat pump nếu chưa kiểm tra áp suất tĩnh cho phép.

Gợi Ý BOQ Kỹ Thuật Cho Máy Cấp Nhiệt PW250-KFXYC

Một cấu hình lắp đặt cơ bản cho PW250-KFXYC có thể gồm:

• Máy cấp nhiệt hồ bơi PW250-KFXYC 121kW.

• Header PVC D125 hoặc D160 tùy lưu lượng hệ lọc.

• Nhánh kết nối DN110 theo đúng mặt bích thiết bị.

• Cụm bypass DN110 cho máy cấp nhiệt.

• Van bướm hoặc van bi PVC cho tuyến chính và hai đầu máy.

• Mặt bích PVC DN110 đồng bộ thiết bị.

• Gioăng mặt bích phù hợp nước hồ bơi.

• Bu-lông, long đen, đai ốc chống ăn mòn.

• Giá đỡ ống gần hai đầu mặt bích.

• Van một chiều nếu sơ đồ có nguy cơ hồi nước.

• Đồng hồ áp hoặc điểm chờ đo áp trước/sau cụm thiết bị.

• Y-Strainer DN110 nếu công trình cần bảo vệ trong giai đoạn chạy thử hoặc có nguy cơ cặn đường ống.

• Đường cấp điện 3 pha riêng từ tủ phòng máy.

• MCCB/CB, contactor và relay bảo vệ pha.

• Bảo vệ rò điện theo thiết kế.

• Tiếp địa vỏ máy.

• Bệ bê tông chịu tải, đệm cao su chống rung.

• Đường thoát nước ngưng.

• Pool cover cho các hồ ngoài trời cần giữ nhiệt.

• Đồng hồ đo điện riêng cho máy cấp nhiệt.

• Nhật ký vận hành nhiệt độ nước, giờ chạy, điện năng tiêu thụ và chu kỳ backwash.

Với công trình công viên nước hoặc resort lớn, nên bàn giao kèm SOP vận hành: thời điểm chạy máy, nhiệt độ cài đặt từng khu hồ, quy trình backwash, kiểm tra flow switch, kiểm tra điện áp pha và ghi nhận điện năng theo tháng.

Kết Luận Kỹ Thuật Về PW250-KFXYC

Máy cấp nhiệt hồ bơi PW250-KFXYC là cấu hình heat pump 121kW dành cho hồ thương mại lớn, resort, công viên nước hoặc tổ hợp hồ 210–400m³. Điểm khác biệt của model này so với PW200 là lưu lượng nước tăng mạnh lên 62.4m³/h, khiến kết nối DN110 bắt đầu tiến sát vùng vận tốc cần kiểm soát kỹ hơn.

Khi thiết kế, không nên chỉ nhìn công suất 121kW tại Air 27°C. Với mùa lạnh, cần đánh giá theo mốc Air 15°C còn 90.3kW. Với thủy lực, cần dùng header D125/D160, nhánh DN110 ngắn và cộng pressure drop 50kPa vào tổng TDH để chọn bơm theo pump curve. Với điện, dòng 29.77A yêu cầu tủ 3 pha riêng, bảo vệ pha và kiểm tra sụt áp theo tuyến cáp thực tế.

Nếu xử lý đúng header, pump curve, bệ máy, điện 3 pha và lịch vận hành, PW250-KFXYC phù hợp cho các công trình cần nước ấm ổn định ở quy mô lớn. Nếu bỏ qua pool cover, chia tải hoặc bảo trì bình lọc, hệ thống có thể nóng chậm, báo lỗi flow, ồn đường ống hoặc tiêu thụ điện cao hơn dự kiến.

Câu Hỏi Thường Gặp Về Máy Cấp Nhiệt Hồ Bơi PW250-KFXYC

1. PW250-KFXYC dùng cho hồ bao nhiêu m³?

Dải tham chiếu là 210–400m³. Với hồ ngoài trời, hồ lộng gió hoặc không dùng pool cover, cần tính thêm diện tích mặt nước, nhiệt độ cài đặt, thời gian chạy máy và điều kiện thời tiết mùa lạnh.

2. PW250-KFXYC có phải máy bơm nhiệt hồ bơi không?

Có. Về kỹ thuật, đây là heat pump/bơm nhiệt chuyên dụng cho hồ bơi. Tuy nhiên, trong cấu trúc SEO sản phẩm nên gọi là máy cấp nhiệt hồ bơi để đồng bộ danh mục và tránh nhầm với máy bơm tuần hoàn.

3. Công suất 121kW có nghĩa là máy tiêu thụ 121kW điện không?

Không. 121kW là công suất nhiệt đầu ra tại Air 27°C. Với COP 6.1, điện đầu vào ước tính khoảng 19.8kW trong điều kiện tham chiếu.

4. Vì sao mùa lạnh chỉ nên tính theo 90.3kW?

Vì tại Air 15°C, công suất nhiệt của máy giảm còn 90.3kW và COP còn 4.6. Đây là mốc phù hợp hơn khi tính cho hồ ngoài trời, hồ miền Bắc hoặc công trình sử dụng vào sáng sớm.

5. Lưu lượng 62.4m³/h qua DN110 có cao không?

Có. Với đường kính trong khoảng 101mm, vận tốc nước ước tính khoảng 2.16m/s. Đây là vùng cần kiểm soát kỹ, nên dùng header lớn hơn như D125 hoặc D160 và chỉ giữ nhánh DN110 ngắn vào máy.

6. Pressure drop 50kPa có ảnh hưởng đến NPSH không?

Không trực tiếp. Heat pump thường nằm sau bơm và bình lọc trên đường đẩy, nên pressure drop 50kPa làm tăng TDH. NPSH và xâm thực chủ yếu liên quan đến tuyến hút trước bơm.

7. Có bắt buộc dùng bơm tuần hoàn 5.5HP trở lên không?

Không nên chốt theo HP. Cần kiểm tra pump curve tại tổng cột áp thực tế sau khi cộng bình lọc, heat pump, bypass, van và chiều dài ống. Có công trình cần 5.5HP, có công trình cần lớn hơn tùy layout.

8. Có cần lắp Y-Strainer DN110 trước máy không?

Có thể lắp nếu công trình mới, đường ống có nguy cơ còn cặn thi công hoặc cần bảo vệ thêm trong giai đoạn chạy thử. Tuy nhiên, Y-Strainer phải được chọn đúng lưu lượng và vệ sinh định kỳ; nếu bị nghẹt, nó có thể làm máy báo lỗi flow.

9. Có nên tận dụng gió lạnh xả ra từ máy không?

Không nên tự ý lắp ducting hoặc chụp hút nếu nhà sản xuất chưa xác nhận. Việc tăng trở lực gió có thể làm giảm COP, gây quẩn gió hoặc ảnh hưởng chu trình defrost. Nếu muốn tận dụng, cần tính riêng lưu lượng gió và áp suất tĩnh cho phép.

10. Có nên ghép nhiều máy thay vì dùng một PW250-KFXYC không?

Có thể cân nhắc nếu công trình cần dự phòng cao, có nhiều hồ với nhiệt độ khác nhau hoặc tổng thể tích vượt 400m³. Khi ghép song song, cần thiết kế header cân bằng và đảm bảo mỗi máy nhận đúng lưu lượng yêu cầu.
