Một hệ lọc hồ bơi cũ hiếm khi xuống cấp ở đúng một thiết bị. Thực tế thường là lưu lượng giảm dần, đầu trả yếu, bình lọc phải rửa ngược thường xuyên hơn, bơm chạy nhiều giờ nhưng nước vẫn lâu trong hoặc phòng máy đã được bổ sung thêm Heat Pump, điện phân muối và nhiều cụm van qua các lần cải tạo.

Trong tình huống này, thay ngay một máy bơm công suất lớn hơn chưa chắc giải quyết được vấn đề. Nếu nút thắt nằm ở đường hút, bình lọc hoặc tuyến trả, bơm mới chỉ phải tạo thêm cột áp để thắng chính các trở lực cũ.

Ở chiều ngược lại, có hệ đang chạy lưu lượng cao hơn nhu cầu, phải đóng bớt van để ghìm dòng. Điện vẫn tiêu thụ nhưng phần năng lượng đó lại được tiêu tán qua trở lực nhân tạo.

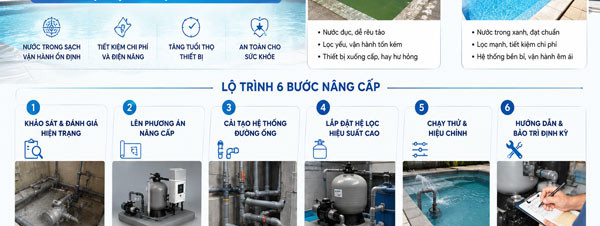

Vì vậy, lộ trình hợp lý nên là:

Kiểm tra an toàn → khảo sát hiện trạng → xác định lưu lượng cần đạt → đo hệ đang chạy → tìm nút thắt → sửa lỗi có thể khắc phục → đánh giá lại → mới quyết định thay thiết bị → tối ưu điều khiển → nghiệm thu.

Mục tiêu không phải thay nhiều thiết bị hơn. Mục tiêu là giữ lại phần còn phù hợp và xử lý đúng vị trí đang giới hạn lưu lượng, chất lượng lọc hoặc điện năng.

Hệ lọc hiệu suất cao không đồng nghĩa với bơm công suất lớn

Một hệ lọc có bơm lớn nhưng phải đóng van để giảm dòng chưa phải một hệ tối ưu. Tương tự, lắp bơm biến tần nhưng luôn phải chạy gần tốc độ tối đa vì đường ống gây tổn thất lớn cũng không giải quyết được nguyên nhân gốc.

Một hệ vận hành phù hợp cần đạt được bốn điều kiện cùng lúc:

• Lưu lượng thực tế đáp ứng mục tiêu tuần hoàn của hồ.
• Máy bơm tạo được lưu lượng đó tại cột áp thực tế.
• Bình lọc tiếp nhận được dòng nước trong vùng vận hành phù hợp.
• Đường ống và các thiết bị nối tiếp không tạo thêm tổn thất bất hợp lý.

Sau khi bốn điều kiện này được đáp ứng mới có ý nghĩa tối ưu lịch chạy, tốc độ bơm và điện năng.

Bước 1: Kiểm tra an toàn trước khi nói đến hiệu suất

Phòng máy cũ cần được loại trừ các vấn đề an toàn trước.

Nếu có rò điện, dây dẫn hoặc đầu nối quá nhiệt, motor nóng bất thường, bình lọc nứt, rò nước lớn hoặc thiết bị chịu áp có dấu hiệu hư hỏng, phải xử lý các vấn đề này trước khi đo hiệu suất.

Khi cần mở hoặc kiểm tra thiết bị điện, phải ngắt nguồn tại CB chính và xác nhận thiết bị đã mất điện. Công việc liên quan đến đấu nối điện, motor hoặc thiết bị chịu áp nên do người có chuyên môn thực hiện.

Một hệ tiết kiệm điện nhưng không an toàn không thể xem là một hệ được nâng cấp đúng.

Bước 2: Khảo sát lại đường đi của nước

Trước khi tháo thiết bị, cần biết hệ hiện tại đang có gì.

Ghi lại thể tích nước thực tế, loại hồ Skimmer hay mương tràn, thời gian hệ lọc đang vận hành, các điểm hút – trả và những thiết bị đã được bổ sung sau khi hồ hoàn thành.

Sau đó vẽ một sơ đồ đơn giản:

Hồ → đường hút → máy bơm → bình lọc → thiết bị xử lý/gia nhiệt → đường trả → hồ

Với hồ mương tràn cần bổ sung bể cân bằng và các nhánh hút tương ứng.

Trên sơ đồ nên thể hiện đường kính ống, vị trí van, model bơm, bình lọc, Heat Pump, điện phân muối, UV/Ozone nếu có, van một chiều và các đường bypass.

Việc này đặc biệt quan trọng với phòng máy đã sửa nhiều lần vì cấu hình thực tế có thể không còn giống bản vẽ ban đầu.

Bước 3: Xác định lưu lượng mà hệ phải đạt

Không thể kết luận hệ “yếu” nếu chưa có lưu lượng mục tiêu để so sánh.

Quan hệ cơ bản là:

Q = V / T

Trong đó:

• Q là lưu lượng tuần hoàn, m³/h.
• V là thể tích nước hồ, m³.
• T là thời gian của một chu kỳ tuần hoàn, giờ.

Ví dụ minh họa: nếu hồ 120 m³ được đặt mục tiêu hoàn thành một chu kỳ trong 6 giờ:

Q = 120 / 6 = 20 m³/h

Mốc 6 giờ trong ví dụ là điều kiện giả định để minh họa phép tính, không phải một giá trị áp dụng cho mọi hồ. Thời gian tuần hoàn lựa chọn phải phù hợp với loại hồ, tải sử dụng và cơ sở thiết kế/vận hành đang áp dụng.

Con số 20 m³/h cũng chưa cho biết cần máy bơm bao nhiêu HP. Nó chỉ cho biết nhiệm vụ mà hệ tuần hoàn phải thực hiện.

Bước 4: Đo hệ thống trước khi chọn thiết bị mới

Nếu có lưu lượng kế, nên đo lưu lượng tại trạng thái vận hành ổn định và ghi lại vị trí các van, tình trạng bình lọc cùng các thiết bị đang hoạt động.

Thông số lưu lượng lớn nhất trên catalogue không phải lưu lượng chắc chắn đạt tại công trình. Máy bơm làm việc tại giao điểm giữa đặc tính của bơm và sức cản của hệ thống.

Nếu không có lưu lượng kế, việc ước lượng chỉ nên thực hiện khi có đúng đường cong Q–H của model và đủ dữ liệu để xác định cột áp hệ thống, bao gồm điều kiện phía hút, phía đẩy, cao độ và các thiết bị nối tiếp.

Một đồng hồ áp suất trên bình lọc hoặc cảm giác đầu trả mạnh – yếu không đủ để xác định chính xác lưu lượng.

Ghi mốc áp suất sạch

Sau khi bình được đưa về trạng thái sạch theo đúng quy trình của loại bình đang dùng, ghi áp suất ổn định làm mốc áp suất sạch của chính công trình đó.

Không nên lấy một con số áp suất chung cho tất cả hồ.

Nếu áp suất tăng dần khi bình giữ cặn, đó có thể là diễn biến bình thường. Nếu vừa làm sạch nhưng áp suất nhanh chóng tăng trở lại, cần kiểm tra tải cặn, vật liệu, van, lưu lượng và tình trạng bình.

Nếu áp suất cao ngay khi bình sạch, cũng không nên vội kết luận cần bơm lớn hơn. Phải tiếp tục khoanh vùng xem tổn thất nằm ở bình, tuyến trả, thiết bị nối tiếp hay do điểm làm việc của bơm.

Bước 5: Tìm nút thắt theo đúng chiều dòng nước

Cách nhanh nhất để tránh thay nhầm thiết bị là kiểm tra từ phía hút tới phía trả.

Kiểm tra phía hút

Một máy bơm không nhận đủ nước sẽ không thể tạo lưu lượng thiết kế dù motor vẫn tốt.

Cần kiểm tra mực nước, Skimmer hoặc bể cân bằng, giỏ bơm, vị trí van hút, độ kín nắp bơm, rắc co, đường kính ống và các điểm có khả năng lọt khí.

Nếu bầu bơm xuất hiện bọt khí liên tục, đầu trả lúc mạnh lúc yếu hoặc bơm phát tiếng bất thường, phải xử lý phía hút trước khi nghĩ tới tăng công suất.

Kiểm tra máy bơm

Không dùng HP làm tiêu chí duy nhất.

Cần đối chiếu đúng đường cong Q–H của model với cột áp thực tế. Đồng thời kiểm tra cánh bơm, chiều quay ở motor ba pha, điện áp, dòng điện, rung và tiếng ồn.

Nếu bơm còn tốt nhưng điểm làm việc không phù hợp, thay bằng một máy cùng HP cũng chưa chắc cải thiện được hệ thống.

Kiểm tra bình lọc

Bình lọc phải được đánh giá theo lưu lượng thực sự đi qua nó.

Với bình lọc cát, quan hệ cơ bản giữa lưu lượng và diện tích lọc có thể biểu diễn:

v = Q / A

Trong đó v là tốc độ lọc, Q là lưu lượng và A là diện tích bề mặt lọc.

Khi đánh giá bình cũ, cần đối chiếu lưu lượng thực tế với dữ liệu của đúng model, diện tích lọc, tình trạng vật liệu, yêu cầu rửa ngược, van đa cổng và mốc áp suất sạch.

Nếu bơm đang đưa nhiều nước hơn vùng vận hành phù hợp của bình, tăng thêm công suất bơm không phải hướng sửa đúng.

Kiểm tra phía trả

Sau bình lọc, nước có thể còn phải đi qua Heat Pump, bộ trao đổi nhiệt, điện phân muối, UV, van một chiều và các cụm bypass.

Một thiết bị được bổ sung sau cũng có thể làm thay đổi điểm làm việc của toàn hệ.

Nếu sự cố lưu lượng bắt đầu xuất hiện sau một lần cải tạo phòng máy, nên kiểm tra lại đúng phần vừa thay đổi trước khi quy nguyên nhân cho máy bơm cũ.

Bước 6: Sửa các lỗi thủy lực chi phí thấp rồi đo lại

Không nên dùng dữ liệu của một hệ đang nghẹt để chọn bơm hoặc bình lọc mới.

Trước tiên cần xử lý các nguyên nhân có thể khắc phục như giỏ lọc bẩn, cánh bơm mắc dị vật, đường hút lọt khí, van sai vị trí, bypass không phù hợp, bình cần làm sạch hoặc đoạn ống phòng máy có cách bố trí gây tổn thất không cần thiết.

Co, van và phụ kiện đều tạo tổn thất ma sát. Vì vậy, việc bố trí lại một phần tuyến ống tại phòng máy đôi khi có thể cải thiện điểm làm việc mà chưa cần tăng công suất máy bơm.

Sau mỗi nhóm sửa đổi, đo lại lưu lượng và áp suất. Nếu không đo lại, không thể biết hạng mục vừa thực hiện đã giải quyết được bao nhiêu phần của vấn đề.

Bước 7: Quyết định giữ, sửa hay thay thiết bị

Sau khi hệ hiện tại đã được đưa về trạng thái tốt nhất có thể đạt, mới bắt đầu quyết định đầu tư.

Nếu câu hỏi đã thu hẹp còn nên thay bơm Inverter hay tăng kích thước bình lọc, có thể xem phân tích riêng tại Nâng cấp hệ lọc cũ: Nên thay bơm Inverter hay tăng kích thước bình lọc?.

Điểm quan trọng là quyết định thay thiết bị chỉ xuất hiện sau khi nút thắt đã được xác định.

Bước 8: Bơm biến tần là bước tối ưu, không phải thuốc chữa cho hệ sai thủy lực

Khả năng thay đổi tốc độ giúp máy bơm đáp ứng nhiều chế độ vận hành khác nhau. Lọc duy trì, hút vệ sinh hoặc rửa ngược có thể cần các mức lưu lượng khác nhau; Heat Pump và thiết bị xử lý nước cũng có yêu cầu lưu lượng riêng theo từng model.

Nhưng biến tần không làm đường hút lớn hơn và cũng không làm tăng diện tích bình lọc.

Nếu giảm tốc quá thấp, các thiết bị có yêu cầu lưu lượng tối thiểu có thể không còn làm việc đúng. Vì vậy tốc độ vận hành phải được xác định theo lưu lượng thực tế, không chỉ theo phần trăm RPM hoặc cảm giác đầu trả.

Chỉ nên tối ưu tốc độ sau khi đã biết hệ cần bao nhiêu lưu lượng và phải thắng bao nhiêu cột áp.

Không nên thay đường ống âm chỉ vì hồ đã cũ

Tuổi của đường ống không phải lý do đủ để phá sàn hoặc thành hồ.

Đường ống phòng máy thường dễ tiếp cận hơn và nên được kiểm tra trước. Chỉ nên cân nhắc can thiệp tuyến âm khi có dữ liệu cho thấy tiết diện không đáp ứng lưu lượng cần thiết, có rò rỉ, bố trí sai nghiêm trọng hoặc tổn thất của tuyến khiến mục tiêu thủy lực không thể đạt bằng cải tạo phòng máy.

Cách làm này giúp tránh một hạng mục xây dựng lớn trong khi nguyên nhân thực tế có thể nằm ở khu vực dễ sửa hơn.

Có thể chia cải tạo thành ba mức

Mức 1: Khôi phục khả năng của hệ hiện tại

Ưu tiên làm sạch, sửa rò khí/rò nước, điều chỉnh van, bảo dưỡng bơm và bình lọc, sửa các lỗi đường ống phòng máy có thể tiếp cận.

Sau đó đo lại.

Mức 2: Thay thiết bị đang là nút thắt

Chỉ thay bơm, bình lọc, van hoặc thiết bị nối tiếp khi dữ liệu cho thấy chính phần đó không còn đáp ứng yêu cầu.

Mức 3: Cải tạo đồng bộ

Áp dụng khi nhiều thành phần cùng không tương thích hoặc cấu hình cũ không thể đưa về lưu lượng mục tiêu bằng các sửa chữa cục bộ.

Khi đã xác định cần thay nhiều nhóm thiết bị trong cùng hệ, có thể đối chiếu các nhóm hiện có tại Hệ thống Lọc & Tuần hoàn sau khi đã khóa lưu lượng, cột áp và điều kiện lắp đặt. Không nên chọn thiết bị trước rồi mới tìm cách làm cho hệ thống thích nghi với chúng.

Đừng giảm điện bằng cách chỉ cắt giờ chạy

Giảm số giờ vận hành sẽ giảm điện, nhưng nếu tổng lượng nước tuần hoàn không còn đáp ứng mục tiêu vận hành thì đó chưa phải tối ưu.

Cách đánh giá tốt hơn là xem hệ đã vận chuyển được bao nhiêu nước với lượng điện đã sử dụng.

Một chỉ số nội bộ có thể dùng để so sánh cùng một hệ thống trước và sau cải tạo là:

Điện năng tiêu thụ trên mỗi m³ nước tuần hoàn = kWh tiêu thụ / tổng m³ nước tuần hoàn

Ví dụ minh họa, nếu bơm tiêu thụ 8 kWh trong thời gian đo và tổng thể tích nước thực sự tuần hoàn là 120 m³:

8 / 120 ≈ 0,067 kWh/m³

Con số này không phải tiêu chuẩn để so sánh mọi hồ với nhau. Nó chỉ có ý nghĩa khi điều kiện đo trước và sau đủ tương đương.

Bước cuối: Nghiệm thu lại bằng dữ liệu

Một hệ thống không nên được nghiệm thu chỉ bằng nhận xét “nước ra mạnh hơn”.

Sau cải tạo cần ghi lại ít nhất:

• Lưu lượng thực tế ở các chế độ chính.
• Áp suất bình khi sạch.
• Trạng thái bầu bơm và đường hút.
• Vị trí vận hành bình thường của các van.
• Cài đặt tốc độ nếu dùng bơm biến tần.
• Khả năng rửa ngược của bình lọc.
• Trạng thái Flow của Heat Pump và thiết bị xử lý liên quan.
• Điện năng nếu mục tiêu cải tạo có bao gồm tiết kiệm điện.

Kết quả sau cải tạo phải được so với dữ liệu trước cải tạo trong điều kiện tương đương.

Nếu lưu lượng tăng nhưng điện tăng mạnh, cần xem lại hiệu suất.

Nếu điện giảm nhưng turnover không còn đáp ứng mục tiêu, cũng chưa thể xem là cải tạo thành công.

Hồ sơ nên bàn giao sau nâng cấp

Một phòng máy tốt sẽ dễ chẩn đoán hơn trong những năm tiếp theo nếu có hồ sơ cơ bản gồm sơ đồ đường ống, model thiết bị, vị trí van, mốc áp suất sạch, lưu lượng nghiệm thu, cài đặt biến tần, lịch bảo dưỡng và ảnh hiện trạng sau khi hoàn thành.

Những dữ liệu này giúp lần bảo trì sau không phải bắt đầu lại từ đầu.

Khi nào nên thiết kế lại thay vì tiếp tục sửa từng phần?

Nên cân nhắc đánh giá lại toàn hệ khi nhiều nút thắt xuất hiện cùng lúc: đường hút không đáp ứng lưu lượng, bơm không thể làm việc tại điểm phù hợp, bình lọc không tương thích, tuyến trả tạo tổn thất lớn và các thiết bị bổ sung làm hệ tiếp tục lệch khỏi mục tiêu ban đầu.

Trong trường hợp đó, sửa từng phần có thể khiến nút thắt chỉ chuyển từ vị trí này sang vị trí khác.

Ngược lại, nếu phần lớn hệ vẫn phù hợp và chỉ một hạng mục gây giới hạn rõ ràng, giữ thiết bị còn tốt thường hợp lý hơn thay đồng loạt.

Kết luận

Lộ trình nâng cấp hệ lọc hồ bơi cũ nên bắt đầu bằng đo và chẩn đoán, không bắt đầu bằng danh sách thiết bị cần mua.

Trình tự nên giữ là:

An toàn → khảo sát → xác định lưu lượng → đo hiện trạng → tìm nút thắt → sửa lỗi có thể khắc phục → đo lại → thay đúng hạng mục → tối ưu điều khiển → nghiệm thu.

Một hệ lọc hiệu suất cao không nhất thiết có máy bơm lớn hơn hay nhiều thiết bị mới hơn. Điểm quan trọng là bơm, bình lọc, đường ống và thiết bị nối tiếp cùng làm việc tại lưu lượng phù hợp, với tổn thất và điện năng hợp lý.

Nếu đang cải tạo một phòng máy cũ, Smartpool có thể dựa trên lưu lượng thực tế, mốc áp suất sạch, cấu hình đường ống và thông số thiết bị hiện hữu để xác định phần nào nên giữ, phần nào cần sửa và phần nào thực sự cần thay.

Câu hỏi thường gặp

Có nên thay máy bơm trước tiên khi hệ lọc cũ chạy yếu?

Chưa nên. Hệ chạy yếu có thể do đường hút lọt khí, giỏ hoặc cánh bơm nghẹt, bình lọc tăng trở lực, van sai vị trí hoặc đường ống không phù hợp. Nên đo và khoanh vùng trước khi đổi bơm.

Bơm Inverter có luôn giúp hệ lọc cũ tiết kiệm điện không?

Không thể kết luận chỉ từ việc thay sang Inverter. Khả năng giảm điện phụ thuộc lưu lượng cần thiết, cột áp hệ thống, tốc độ vận hành và thời gian chạy. Một hệ có tổn thất thủy lực lớn vẫn cần xử lý nguyên nhân đó.

Bình lọc lớn hơn có luôn làm lưu lượng tăng không?

Không. Nếu bình cũ đang tạo phần tổn thất đáng kể, bình phù hợp hơn có thể giúp giảm trở lực. Nhưng nếu nút thắt nằm ở đường hút, van hoặc thiết bị khác, tăng kích thước bình không loại bỏ được các trở lực đó.

Nâng cấp xong cần lưu lại thông số nào?

Ít nhất nên lưu lưu lượng nghiệm thu, áp suất bình khi sạch, model thiết bị, vị trí van, cài đặt bơm biến tần nếu có và sơ đồ đường ống. Đây là đường cơ sở để chẩn đoán những thay đổi về sau.
