Thiết Kế & Thi Công hồ bơi là chuyên mục kiến thức dành cho chủ đầu tư, kiến trúc sư, kỹ sư M&E, nhà thầu xây dựng và đội vận hành muốn hiểu đúng quá trình hình thành một hồ bơi từ bản vẽ đến công trình hoàn thiện.

Một hồ bơi không chỉ là phần bể chứa nước ốp gạch đẹp mắt. Bên dưới lớp gạch mosaic là hệ kết cấu bê tông chịu nước, lớp chống thấm, đường ống âm thành, đầu trả nước, hút đáy, skimmer hoặc mương tràn, hệ thống điện 12V cho đèn, phòng máy lọc, bơm, bình lọc, van, tủ điện và thiết bị xử lý nước.

Nếu thiết kế sai từ đầu, nhiều lỗi gần như không thể sửa bằng cách thay thiết bị: hồ rò nước, đầu trả yếu, mương tràn ồn, bể cân bằng thiếu thể tích, phòng máy ngập nước, heat pump báo lỗi flow, đèn âm nước khó bảo trì hoặc gạch bong sau vài mùa vận hành.

Chuyên mục này được xây dựng để giúp người đọc hiểu quy trình thiết kế – thi công hồ bơi theo logic kỹ thuật, trước khi quyết định xây mới, cải tạo hoặc nghiệm thu một công trình.

Thiết kế hồ bơi không chỉ là vẽ hình dáng bể

Ở giai đoạn ý tưởng, nhiều chủ đầu tư thường tập trung vào hình dáng hồ, màu gạch, vị trí thác nước hoặc khu vực nằm thư giãn. Đây là phần quan trọng về thẩm mỹ, nhưng chưa đủ để hồ vận hành ổn định.

Một bản thiết kế hồ bơi đúng cần trả lời được các câu hỏi kỹ thuật:

Một hồ bơi đẹp nhưng không có bản vẽ M&E rõ ràng thường phát sinh lỗi trong quá trình vận hành. Ngược lại, một hồ được tính đúng từ đầu sẽ dễ thi công, dễ kiểm tra và ít rủi ro sửa chữa sau khi hoàn thiện.

Quy trình thiết kế và thi công hồ bơi chuẩn kỹ thuật

Thiết kế – thi công hồ bơi nên được triển khai theo chuỗi, không nên vừa xây vừa quyết định thiết bị. Các hạng mục M&E cần được khóa trước khi đổ bê tông, vì nhiều chi tiết sẽ nằm âm trong thành và đáy bể.

Điểm quan trọng nhất là các bộ môn phải phối hợp với nhau. Kiến trúc quyết định hình dáng hồ, nhưng thủy lực quyết định vị trí thu – trả nước. Kết cấu quyết định khả năng chống nứt, nhưng chống thấm quyết định độ kín nước. Phòng máy quyết định khả năng vận hành lâu dài.

Các nhóm kiến thức chính trong chuyên mục Thiết Kế & Thi Công

1. Khảo sát và lập nhiệm vụ thiết kế hồ bơi

Trước khi vẽ hồ, cần xác định mục đích sử dụng, số người bơi, loại hồ, vị trí phòng máy, nguồn điện, khả năng thoát nước và điều kiện thi công. Một hồ gia đình trên mặt đất, hồ sân thượng, hồ khách sạn, hồ mương tràn hay hồ trường học có yêu cầu rất khác nhau.

Các bài nên đọc:

• [Khảo sát trước khi thiết kế hồ bơi: cần kiểm tra những gì?]
• [Hồ bơi gia đình, villa, resort và trường học khác nhau thế nào?]
• [Chọn vị trí đặt hồ bơi: nắng, gió, riêng tư và phòng máy]
• [Hồ bơi sân thượng: các rủi ro kết cấu và chống thấm cần biết]
• [Checklist thông tin cần cung cấp trước khi thiết kế hồ bơi]

Nhóm này phù hợp với chủ đầu tư đang chuẩn bị xây hồ mới hoặc kiến trúc sư cần phối hợp sớm với đội M&E.

2. Kiến trúc hồ bơi, cao độ nước và loại hình bể

Kiến trúc hồ bơi không chỉ là thẩm mỹ. Loại hồ quyết định cao độ mặt nước, cấu tạo máng tràn, vị trí skimmer, bể cân bằng, hệ thoát tràn và cách vận hành sau này.

Các bài liên quan:

• [Hồ skimmer là gì? Cấu tạo và ưu nhược điểm]
• [Hồ overflow/mương tràn là gì? Khi nào nên dùng?]
• [Hồ vô cực: nguyên lý tràn cạnh và yêu cầu bể cân bằng]
• [Kích thước hồ bơi gia đình: chọn chiều dài, chiều rộng và độ sâu]
• [Bậc thang, ghế ngồi, khu trẻ em: bố trí sao cho dễ sử dụng]

Với hồ gia đình, skimmer thường đơn giản và tiết kiệm hơn. Với hồ resort, khách sạn hoặc công trình cần mặt nước đẹp, overflow hoặc tràn vô cực có thể phù hợp hơn nhưng yêu cầu thiết kế thủy lực và bể cân bằng chặt hơn.

3. Kết cấu bê tông và xử lý chống nứt

Hồ bơi là kết cấu chứa nước. Bê tông không chỉ chịu tải đất, tải nước và tải sử dụng, mà còn phải hạn chế nứt để lớp chống thấm làm việc ổn định.

Các điểm cần kiểm soát gồm:

• Chiều dày đáy và thành bể.
• Bố trí thép thành, đáy, góc giao.
• Mạch ngừng thi công.
• Cổ ống xuyên thành bể.
• Vị trí đèn, đầu trả, hút đáy, skimmer.
• Chống nứt tại góc, bậc thang, ghế ngồi.
• Khả năng lún lệch với hồ đặt trên nền yếu hoặc sân thượng.

Các bài nên đọc:

• [Kết cấu hồ bơi bê tông cốt thép: những điểm không được xem nhẹ]
• [Mạch ngừng bê tông hồ bơi và cách xử lý chống thấm]
• [Cổ ống xuyên thành hồ: vì sao là điểm rò rỉ phổ biến?]
• [Hồ bơi sân thượng: tải trọng nước và kiểm tra kết cấu]
• [Nứt thành hồ bơi: phân biệt nứt kết cấu và nứt lớp hoàn thiện]

Một lỗi thường gặp là chờ xây xong phần bể mới khoan lắp ống. Cách này làm tăng rủi ro rò nước tại cổ ống và rất khó kiểm soát chống thấm. Các chi tiết xuyên thành nên được xác định trước và thi công đồng bộ với phần bê tông.

4. Chống thấm hồ bơi và nghiệm thu ngâm nước

Chống thấm là một trong những hạng mục quyết định tuổi thọ hồ bơi. Nếu lớp chống thấm bị làm qua loa hoặc không nghiệm thu ngâm nước trước khi ốp lát, lỗi rò nước có thể chỉ xuất hiện sau khi công trình đã hoàn thiện.

Các bài liên quan:

• [Quy trình chống thấm hồ bơi bê tông đúng kỹ thuật]
• [Ngâm thử nước hồ bơi bao lâu trước khi ốp gạch?]
• [Chống thấm cổ ống, đèn âm nước và hút đáy]
• [Vì sao hồ bơi bị rò nước sau khi hoàn thiện?]
• [Sửa rò hồ bơi: khi nào cần đục gạch, khi nào có thể xử lý cục bộ?]

Khi nghiệm thu chống thấm, cần phân biệt mất nước do bay hơi và mất nước do rò rỉ. Với hồ ngoài trời, nên đánh dấu mực nước, theo dõi trong nhiều ngày và so sánh với điều kiện thời tiết thực tế.

5. Thiết kế thủy lực: thu nước, trả nước và đường ống

Thủy lực quyết định nước có được tuần hoàn đều hay không. Một hồ có bơm mạnh nhưng bố trí đầu trả sai vẫn có thể có góc chết, rêu cục bộ hoặc nước đục kéo dài.

Các nội dung cần kiểm soát:

• Số lượng và vị trí skimmer hoặc máng tràn.
• Vai trò của hút đáy/main drain.
• Hướng đầu trả nước.
• Đường kính ống hút và ống đẩy.
• Tổn thất áp qua co, van, bình lọc, heat pump, UV, chiller.
• Vận tốc dòng chảy trong đường hút và đường đẩy.
• Cụm van để cô lập từng nhánh khi bảo trì.

Các bài nên đọc:

• [Bố trí skimmer, hút đáy và đầu trả nước để tránh góc chết]
• [Đường ống hồ bơi: chọn D50, D60, D75 hay D90 theo lưu lượng]
• [Tổn thất áp lực trong phòng máy hồ bơi và cách giảm head loss]
• [Bypass cho heat pump, UV, ozone và chiller: khi nào bắt buộc?]
• [Sơ đồ đường ống hồ bơi skimmer và overflow]

Thiết kế thủy lực nên được xử lý trước khi thi công phần thô. Nếu chờ đến khi ốp gạch xong mới nhận ra thiếu đầu trả hoặc thiếu hút đáy, việc sửa sẽ rất tốn kém.

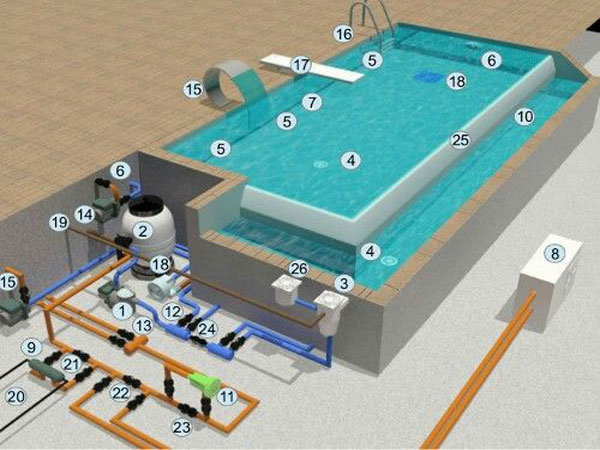

Sơ đồ công nghệ bể bơi

6. Phòng máy hồ bơi và bố trí thiết bị M&E

Phòng máy là nơi quyết định khả năng vận hành và bảo trì. Một phòng máy tốt không chỉ lắp đủ thiết bị, mà còn cần có khoảng thao tác, thoát nước sàn, thông gió, ánh sáng, tủ điện an toàn và đường ống bố trí dễ hiểu.

Các thiết bị thường gặp:

Các bài nên đọc:

• [Thiết kế phòng máy hồ bơi: diện tích, cao độ và thoát nước]
• [Sơ đồ lắp máy bơm, bình lọc và van đa cổng]
• [Vị trí đặt heat pump trong hệ thống hồ bơi]
• [Lắp bơm định lượng pH/ORP: điểm châm và van một chiều]
• [Tủ điện hồ bơi: CB, timer, contactor, tiếp địa và chống giật]

Không nên bố trí phòng máy quá chật. Thiết bị hồ bơi cần bảo trì định kỳ: mở nắp rọ bơm, backwash bình lọc, thay vật liệu lọc, thay bóng UV, vệ sinh cell điện phân, xử lý bơm định lượng và kiểm tra rò rỉ.

7. Điện hồ bơi, đèn âm nước và an toàn vận hành

Điện trong khu vực hồ bơi cần được xử lý cẩn trọng hơn nhiều so với khu vực khô. Đèn âm nước, bơm, heat pump, tủ điện, thiết bị điều khiển và cảm biến đều phải được lắp đúng kỹ thuật.

Các nguyên tắc cơ bản:

• Đèn âm nước dùng điện áp thấp, thường 12V hoặc 24V tùy thiết kế.
• Biến áp đèn đặt ngoài khu vực ẩm ướt và dễ kiểm tra.
• Tủ điện cần có chống giật, tiếp địa và bảo vệ quá tải.
• Dây điện đi trong ống bảo vệ phù hợp.
• Không đặt ổ cắm dân dụng sát mép hồ.
• Thiết bị kim loại cần được kiểm tra liên kết đẳng thế nếu thiết kế yêu cầu.

Các bài liên quan:

• [An toàn điện hồ bơi: đèn 12V, biến áp và chống giật]
• [Tủ điện hồ bơi gồm những gì?]
• [Đèn LED hồ bơi IP68: lắp đặt và thay thế sao cho an toàn]
• [Tiếp địa và chống rò điện trong phòng máy hồ bơi]
• [Những lỗi điện hồ bơi thường gặp khi thi công villa]

Điện hồ bơi không nên xử lý bằng kinh nghiệm dân dụng thông thường. Sai sót nhỏ có thể gây rủi ro lớn cho người sử dụng và thiết bị.

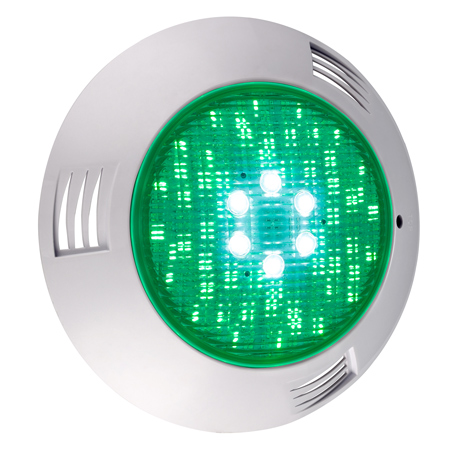

Đèn led ngâm nước hồ bơi đổi màu IP 68

8. Hoàn thiện bề mặt, gạch mosaic và phụ kiện âm hồ

Giai đoạn hoàn thiện quyết định thẩm mỹ và cảm giác sử dụng, nhưng cũng có nhiều chi tiết kỹ thuật cần kiểm soát. Gạch mosaic, đá tự nhiên, ron gạch, nẹp viền, thang inox, đèn, đầu trả, hút đáy và skimmer đều phải tương thích với môi trường nước có Chlorine hoặc muối điện phân.

Các bài nên đọc:

• [Chọn gạch mosaic hồ bơi: kích thước, màu sắc và chống trơn]
• [Keo dán gạch và ron hồ bơi: vì sao không dùng loại dân dụng?]
• [Lắp thang inox hồ bơi: chờ chân thang trước hay khoan sau?]
• [Lắp đầu trả nước, hút đáy và đèn âm nước trước khi ốp gạch]
• [Ốp lát hồ bơi: các lỗi làm bong gạch và thấm nước]

Một lỗi phổ biến là lắp phụ kiện sau khi đã hoàn thiện bề mặt, dẫn đến khoan cắt lại lớp chống thấm hoặc làm chi tiết âm không kín nước. Các phụ kiện âm hồ nên được xác định ngay trong bản vẽ thi công.

Dấu hiệu công trình hồ bơi đang có lỗi thiết kế hoặc thi công

Một số lỗi không xuất hiện ngay khi bàn giao, mà chỉ bộc lộ sau vài tuần hoặc vài tháng vận hành.

Khi gặp các dấu hiệu này, không nên sửa theo từng triệu chứng rời rạc. Cần kiểm tra lại bản vẽ, đường ống, cao độ, thiết bị và nhật ký vận hành để tìm nguyên nhân gốc.

Checklist nghiệm thu hồ bơi trước khi bàn giao

Trước khi đưa hồ vào vận hành, nên kiểm tra tối thiểu các hạng mục sau:

Nghiệm thu phần bể

• Đã ngâm thử nước và theo dõi mực nước.
• Không có rò rỉ tại cổ ống, hút đáy, đèn, skimmer.
• Bề mặt gạch, ron, bậc thang, góc hồ hoàn thiện đều.
• Hút đáy, đầu trả, đèn, thang lắp đúng vị trí.
• Mực nước vận hành đúng với skimmer hoặc mương tràn.

Nghiệm thu phòng máy

• Máy bơm mồi nước ổn định, không hút khí.
• Bình lọc có đồng hồ áp và van vận hành đúng.
• Các van có nhãn chức năng rõ ràng.
• Backwash và xả thải hoạt động đúng hướng.
• Không rò nước tại rắc co, mặt bích, ren, van.
• Có đủ khoảng thao tác để bảo trì thiết bị.

Nghiệm thu điện và điều khiển

• Tủ điện có bảo vệ phù hợp.
• Bơm, đèn, heat pump, thiết bị phụ trợ chạy đúng chế độ.
• Đèn âm nước dùng biến áp đúng điện áp.
• Hệ thống tiếp địa và chống rò được kiểm tra.
• Timer, contactor, cảm biến flow, bộ điều khiển hoạt động đúng.

Nghiệm thu nước vận hành

• pH nằm trong vùng vận hành.
• Free Chlorine đạt mức phù hợp.
• Nước trong, không cặn lơ lửng bất thường.
• Bình lọc hoạt động ổn định sau nhiều giờ chạy.
• Đầu trả có dòng phân phối đều.
• Không xuất hiện bọt khí liên tục trong nắp bơm.

Nghiệm thu không nên chỉ dựa trên việc “máy có chạy hay không”. Cần kiểm tra cả hiệu quả tuần hoàn, độ kín nước, an toàn điện và khả năng bảo trì.

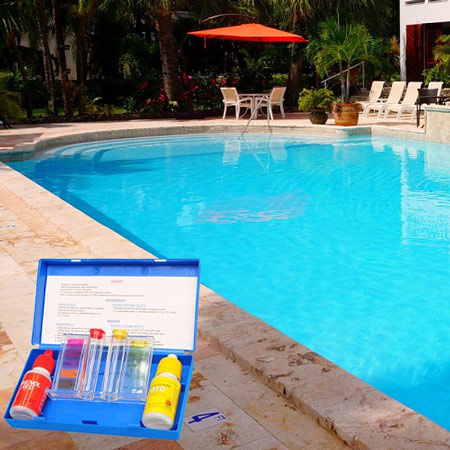

Test nước hồ bơi

Nên bắt đầu đọc từ đâu?

Nếu bạn là chủ đầu tư chuẩn bị xây hồ, nên bắt đầu từ nhóm bài khảo sát, chọn loại hồ, kích thước hồ, vị trí phòng máy và checklist nhiệm vụ thiết kế.

Nếu bạn là kiến trúc sư, nên đọc các bài về cao độ nước, skimmer/overflow, bể cân bằng, phụ kiện âm hồ, bậc thang, ghế ngồi và vị trí phòng máy để phối hợp với M&E ngay từ bản vẽ concept.

Nếu bạn là nhà thầu thi công, nên tập trung vào kết cấu, mạch ngừng, cổ ống xuyên bê tông, chống thấm, ngâm thử nước, ốp lát và nghiệm thu trước bàn giao.

Nếu bạn là kỹ sư M&E, nên đọc nhóm bài về lưu lượng, đường ống, bơm, bình lọc, phòng máy, tủ điện, thiết bị xử lý nước và trình tự chạy thử.

Với công trình đang bị lỗi, nên thu thập thông tin trước khi sửa: bản vẽ hoàn công, thể tích hồ, loại hồ, vị trí rò nếu có, model bơm – bình lọc, đường kính ống, áp suất lọc, thời gian chạy bơm, hình ảnh phòng máy và nhật ký hóa chất.

Các nhóm thiết bị liên quan đến thiết kế và thi công hồ bơi

Các bài trong chuyên mục này liên quan trực tiếp đến nhiều nhóm thiết bị và vật tư:

Phần thiết bị này chỉ đóng vai trò liên kết kỹ thuật. Thông số chọn model, báo giá và cấu hình chi tiết nên được xử lý ở từng trang danh mục hoặc trang sản phẩm riêng.

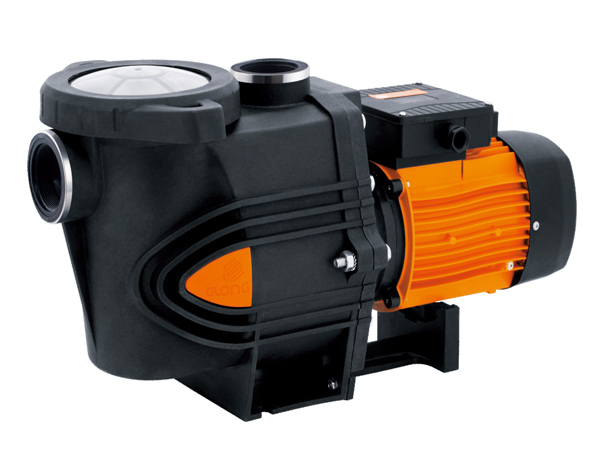

Máy bơm lọc tuần hoàn bể bơi Glong PPC50 3 HP điện 380V

Kết luận

Thiết kế và thi công hồ bơi là quá trình phối hợp giữa kiến trúc, kết cấu, chống thấm, thủy lực, điện và vận hành. Nếu chỉ xem hồ bơi là một hạng mục hoàn thiện đẹp mắt, công trình rất dễ phát sinh lỗi sau khi bàn giao.

Một hồ bơi bền và dễ vận hành cần được tính từ đầu: đúng cao độ, đúng kết cấu, đúng chống thấm, đúng đường ống, đúng thiết bị, đúng phòng máy và đúng quy trình nghiệm thu. Khi các lớp kỹ thuật này được xử lý đồng bộ, hệ thống lọc, gia nhiệt, khử trùng và hóa chất mới có điều kiện hoạt động ổn định trong nhiều năm.
