Các Lỗi Lắp Đặt Hệ Thống Điện Phân Muối Thường Gặp

Lỗi lắp đặt điện phân muối hồ bơi không phải lúc nào cũng xuất hiện dưới dạng một mã lỗi rõ ràng. Hệ thống có thể sáng màn hình, cell vẫn có bọt khí nhưng Clo tự do tăng chậm, máy liên tục báo flow hoặc Heat Pump bắt đầu báo thiếu lưu lượng sau khi phòng máy được cải tạo.

Trong tình huống này, tăng công suất điện phân lên 100%, kéo dài thời gian chạy hoặc tiếp tục bổ sung muối chưa chắc giải quyết được nguyên nhân. Cần kiểm tra lại đường đi của nước, vị trí cell, hướng dòng, bypass, logic liên động và cách bố trí điểm lấy mẫu/châm hóa chất trước khi kết luận cell hoặc bo mạch bị hỏng.

Bài này chỉ tập trung vào lỗi lắp đặt hệ thống điện phân muối hồ bơi. Nguyên lý tạo Clo từ muối, sản lượng Clo và các điều kiện hóa học của nước thuộc phạm vi Điện Phân Muối Hồ Bơi Là Gì? Nguyên Lý Tạo Clo Từ Muối.

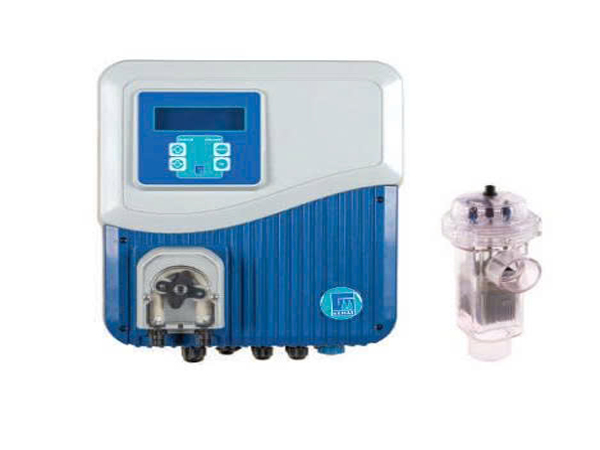

Máy điện phân muối Gemas Puritron GSN tự động điều chỉnh PH & ORP hồ bơi

Sơ đồ lắp đặt điện phân muối hồ bơi: kiểm tra nguyên tắc nào trước?

Một cấu hình thường gặp có đường nước theo thứ tự: Hồ bơi → máy bơm → bình lọc → thiết bị gia nhiệt hoặc xử lý bổ sung → cell điện phân → đầu trả nước

Đây là sơ đồ chức năng để kiểm tra hệ thống, không phải thứ tự bắt buộc cho mọi model. Vị trí cuối cùng vẫn phải phù hợp với yêu cầu của máy điện phân, Heat Pump hoặc heater, cảm biến và các thiết bị khác trên cùng tuyến.

Điểm quan trọng là cell phải nhận được nước đã qua lọc với lưu lượng nằm trong dải làm việc của đúng model, buồng cell không giữ túi khí lớn và thiết bị không được phép tiếp tục tạo Clo khi lưu lượng thực tế mất.

Không nên lấy thông số của một model áp cho model khác. Hai máy có cùng nguyên lý điện phân vẫn có thể khác đường kính kết nối, lưu lượng tối thiểu, cách bố trí cell hoặc cấu hình cảm biến.

Với hệ có điều khiển pH/ORP, cần tách rõ ba vị trí: nơi lấy mẫu, nơi châm hóa chất và cell điện phân. Nước mẫu phải đại diện cho trạng thái chung của hệ thống; điểm châm phải có điều kiện hòa trộn phù hợp và không làm đầu dò đọc trực tiếp một vùng hóa chất vừa được bơm vào.

Nếu đang ở bước chọn thiết bị hoặc đối chiếu model theo công suất và cấu hình, xem Máy Điện Phân Muối Hồ Bơi.

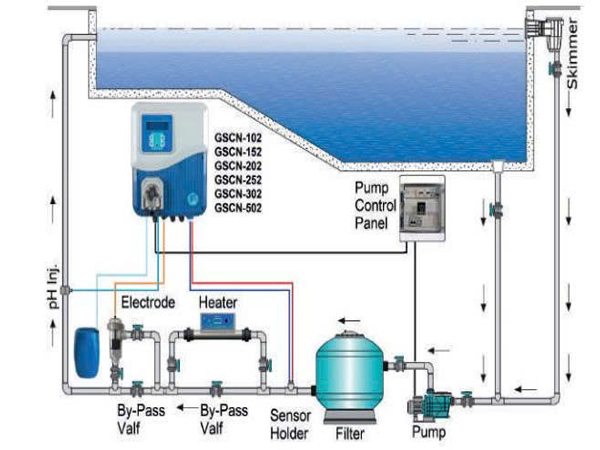

Sơ đồ lắp đặt máy điện phân muối tích hợp đầu dò PH ORP

Khi hệ thống phối hợp nhiều công nghệ khử trùng, cách bố trí từng thiết bị cần xét cùng điều kiện lưu lượng, vị trí lấy mẫu và logic điều khiển. Các nguyên tắc phối hợp này được trình bày trong Công Nghệ Khử Trùng Và Tự Động Hóa Hồ Bơi.

Lỗi vị trí cell, hướng dòng và lưu lượng

Đặt cell trước bình lọc hoặc trên đường hút

Cell không nên được tùy tiện đặt trước bình lọc. Nước ở đoạn này còn mang cặn cơ học và làm tăng nguy cơ chất bẩn đi trực tiếp qua buồng điện cực.

Đặt thêm thiết bị trên đường hút của máy bơm cũng làm tăng trở lực phía hút và tạo thêm vị trí có khả năng lọt khí. Khi đó cell có thể khó duy trì trạng thái đầy nước mặc dù máy bơm vẫn đang chạy.

Khi gặp cell nhanh bẩn, có khí trong buồng hoặc tín hiệu flow không ổn định ngay từ khi lắp mới, cần kiểm tra vị trí cell trên toàn tuyến trước khi tháo cell để xử lý riêng.

Đặt cell trước Heat Pump mà không kiểm tra yêu cầu của hai thiết bị

Không nên kết luận rằng cell luôn phải đứng trước hoặc luôn phải đứng sau Heat Pump cho mọi hệ thống.

Trong nhiều cấu hình, thiết bị tạo Clo được đặt ở phía downstream của heater hoặc Heat Pump và gần cuối đường trả. Tuy nhiên, vị trí này phải đồng thời đáp ứng yêu cầu của thiết bị gia nhiệt và máy điện phân. Một số hệ còn yêu cầu van một chiều để hạn chế dòng nước hoặc hóa chất quay ngược về phía heater khi hệ dừng.

Sau khi bổ sung cell, van hoặc nhánh bypass, cần kiểm tra lại lưu lượng qua Heat Pump. Nếu tổng trở lực tăng, Heat Pump có thể báo flow dù trước khi cải tạo vẫn hoạt động bình thường.

Lắp ngược hướng dòng hoặc tạo điểm giữ khí

Mũi tên trên thân cell hoặc cụm cảm biến phải được dùng để xác định hướng nước. Không nên suy chiều lắp từ vị trí màn hình, dây điện hay hướng quay của đầu nối.

Một lỗi khác là đặt cell tại điểm cao cục bộ hoặc đoạn ống có hình dạng giữ khí. Điện phân tạo ra các bọt khí nhỏ; nếu khí không được dòng nước cuốn đi, chúng có thể tập trung thành túi khí lớn và làm một phần buồng cell không còn đầy nước.

Các dấu hiệu nên kiểm tra gồm buồng cell có khoảng khí lớn, máy báo flow lúc có lúc mất, cell bật tắt lặp lại hoặc chỉ ổn định khi mở van mạnh hơn bình thường.

Không tự khoan thân cell hoặc bổ sung đường xả khí nếu cấu tạo thiết bị không cho phép. Cần xử lý nguyên nhân ở cao độ, hướng lắp, lưu lượng hoặc hình dạng đường ống.

Bypass sai hoặc thu nhỏ đường ống quá mức

Không phải máy điện phân nào cũng bắt buộc có bypass. Nếu cell được thiết kế nhận toàn bộ lưu lượng đường trả và hệ thống đang làm việc trong dải cho phép, thêm bypass không tự động làm hệ tốt hơn.

Bypass trở nên có giá trị khi cần cô lập cell để bảo trì, khi lưu lượng tuyến chính không phù hợp với thiết bị hoặc khi kích thước kết nối cell nhỏ đáng kể so với đường ống chính.

Sai sót thường gặp là mở đường bypass chính quá lớn khiến phần lớn nước đi vòng qua cell, hoặc thu một tuyến ống lớn xuống kích thước nhỏ trong một đoạn ngắn có nhiều co và van. Cả hai trường hợp đều có thể làm phân phối lưu lượng thay đổi.

Dấu hiệu có thể thấy là đầu trả yếu sau khi lắp thêm thiết bị, Heat Pump bắt đầu báo flow, cell chỉ nhận đủ nước ở một vị trí van rất hẹp hoặc hệ thống thay đổi mạnh sau mỗi lần bảo trì.

Chi tiết bố trí nhánh chính, nhánh thiết bị và van điều chỉnh nên được đối chiếu với Thi Công Bypass Cho Heat Pump Và Thiết Bị Xử Lý Nước.

Lỗi liên động bơm, flow switch và tủ điều khiển

Bơm có điện nhưng cell chưa chắc có lưu lượng

Đấu nguồn máy điện phân theo trạng thái contactor của bơm tốt hơn việc để hai thiết bị chạy hoàn toàn độc lập, nhưng trạng thái contactor chưa chứng minh rằng nước thực sự đang đi qua cell.

Máy bơm có thể đang được cấp điện nhưng mất mồi, rọ bơm bị tắc, van hút đóng, đường hút lọt khí hoặc bình lọc tăng trở lực. Trong các trường hợp đó, motor vẫn chạy nhưng lưu lượng thực tế có thể không đủ.

Logic vận hành cần bảo đảm bơm khởi động trước, đường nước ổn định và điều kiện flow của cell được thỏa mãn rồi mới cho phép tạo Clo. Khi mất lưu lượng, cell phải dừng kể cả motor bơm vẫn đang có điện.

Nếu bơm và máy điện phân sử dụng hai timer độc lập, cần đặc biệt kiểm tra khả năng lệch giờ sau mất điện hoặc sau khi người vận hành chuyển một thiết bị sang chế độ bằng tay.

Nối tắt flow switch

Nối tắt flow switch chỉ làm mất tín hiệu cảnh báo; thao tác này không tạo thêm nước qua cell.

Khi máy báo flow, nên kiểm tra từ thủy lực trước: tình trạng mồi bơm, rọ bơm, van, bình lọc, bypass, hướng lắp cảm biến và khả năng giữ khí. Chỉ sau khi xác nhận lưu lượng thực tế mới chuyển sang kiểm tra dây, tiếp điểm hoặc bản thân cảm biến.

Không nên tiếp tục nghiệm thu một hệ thống khi lớp bảo vệ lưu lượng đang bị vô hiệu hóa.

Đặt bộ điều khiển ở vị trí ẩm, nóng hoặc có hơi hóa chất

Bộ điều khiển không nên nằm ngay dưới vị trí có khả năng rò nước, sát bồn hóa chất, trong hố dễ ngập hoặc tại nơi nhận trực tiếp luồng khí nóng từ thiết bị khác.

Cần chừa đủ không gian để mở nắp, kiểm tra đầu nối và thao tác bảo trì. Phần cấp điện, bảo vệ dòng rò, tiếp địa và liên kết đẳng thế phải tuân theo hồ sơ thiết kế, yêu cầu của thiết bị và quy chuẩn áp dụng tại công trình.

Mọi thao tác bên trong tủ điện hoặc bộ nguồn phải được thực hiện sau khi cô lập nguồn bởi người có chuyên môn.

Lỗi điểm lấy mẫu và châm axit

Điểm châm axit không đủ khoảng hòa trộn

Với hệ thống có châm pH-, không có một quy tắc “luôn châm trước cell” hoặc “luôn châm sau cell” có thể áp dụng cho mọi cấu hình.

Điều cần kiểm tra là vị trí châm của đúng hệ thống, khả năng hòa trộn trước khi nước đi qua thiết bị tiếp theo, cơ chế chống hồi và việc bơm định lượng chỉ hoạt động khi có lưu lượng nước thực tế.

Nếu điểm châm nằm quá gần cell hoặc đầu dò, vùng nước có nồng độ hóa chất cục bộ cao có thể đi qua thiết bị trước khi được hòa trộn đầy đủ. Khi đó cả điều kiện làm việc của cell và chất lượng phép đo đều có thể không còn đại diện cho nước trong hồ.

Đặt đầu dò sau điểm châm hóa chất

Đầu dò pH hoặc ORP cần đọc một mẫu nước đủ đại diện cho trạng thái chung của hệ.

Nếu điểm lấy mẫu nằm ngay sau vị trí vừa châm axit hoặc gần vùng vừa tạo ra nồng độ Clo cao, bộ điều khiển có thể phản ứng với một vùng nước cục bộ thay vì trạng thái thực của toàn hồ. Kết quả là hệ thống có thể dừng châm quá sớm, quá sớm hoặc dao động liên tục.

Khi giá trị đầu dò thay đổi bất thường, nên kiểm tra vị trí lấy mẫu và đối chiếu bằng phép đo độc lập trước khi thay đổi liều hóa chất lớn.

Lỗi khiến hệ khó bảo trì hoặc nghiệm thu sai

Không chừa khoảng tháo cell

Cell là bộ phận cần được kiểm tra, vệ sinh và có thể phải thay thế. Phòng máy chỉ đủ chỗ để lắp nhưng không đủ chỗ để tháo sẽ biến mỗi lần bảo trì thành một lần sửa lại đường ống.

Trước khi dán keo hoặc cố định tuyến ống, cần kiểm tra hướng rút điện cực, vị trí zắc co, van cô lập, chiều dài dây và khoảng thao tác thực tế.

Nên tính cả trường hợp có nước còn lại trong tuyến khi tháo cell để kỹ thuật viên có thể thao tác mà không làm nước chảy vào tủ điện hoặc thiết bị đặt bên dưới.

Chỉ nhìn màn hình và bọt khí để nghiệm thu

Màn hình sáng hoặc cell xuất hiện bọt khí chưa đủ để kết luận hệ thống đã được lắp đúng.

Nghiệm thu cần kiểm tra ít nhất trạng thái lưu lượng, hướng cell, khả năng thoát khí, logic liên động và phản ứng của hệ khi điều kiện thủy lực thay đổi. Nếu dùng bơm biến tần, cần kiểm tra ở các tốc độ dự kiến sử dụng chứ không chỉ thử một lần ở tốc độ cao.

Sau khi hệ thống ổn định, nên ghi lại vị trí các van, trạng thái bơm, áp suất bình lọc sạch, độ mặn, pH và Clo tự do. Đây là dữ liệu nền để lần bảo trì sau có thể biết hệ thống đã thay đổi ở đâu.

Phân biệt lỗi lắp đặt với lỗi vận hành và lỗi thiết bị

Không phải trường hợp Clo thấp nào cũng cần cắt lại đường ống. Trước khi sửa phần cơ khí, cần xác định sự cố thuộc nhóm nào.

Với một hồ cũ cần thay đổi đồng thời thiết bị, đường ống và cách kiểm soát nước, phạm vi đó nên được đánh giá theo Lộ Trình Nâng Cấp Hồ Bơi Cũ Sang Hệ Thống Xử Lý Nước Tự Động thay vì kéo toàn bộ nội dung cải tạo vào một bài lỗi lắp đặt.

Nếu lưu lượng và liên động đều đạt yêu cầu nhưng Clo vẫn thấp, cần kiểm tra thêm pH, Clo tự do và tình trạng cân bằng nước. Những yếu tố này được giải thích trong Xử Lý Nước Hồ Bơi Toàn Diện: Cân Bằng Hóa Học, Khử Trùng Và Chẩn Đoán Sự Cố.

Bảng chẩn đoán nhanh theo hiện tượng

Checklist nghiệm thu hệ điện phân muối

Cơ khí và thủy lực

• Cell nằm trên tuyến phù hợp với sơ đồ của đúng thiết bị.

• Hướng dòng và tư thế lắp đúng.

• Buồng cell đầy nước, không giữ túi khí lớn.

• Lưu lượng ổn định ở các chế độ vận hành dự kiến.

• Bypass nếu có đã được cân chỉnh và đánh dấu vị trí van.

• Không thu nhỏ đường ống quá mức chỉ để lắp vừa cell.

• Có khả năng cô lập và tháo cell khi bảo trì.

• Việc bổ sung cell không làm Heat Pump hoặc thiết bị khác mất lưu lượng.

Điện và điều khiển

• Máy điện phân chỉ được phép tạo Clo khi hệ tuần hoàn có nước thực.

• Timer hoặc contactor không được dùng thay cho việc xác nhận điều kiện flow.

• Flow switch hoạt động bình thường và không bị nối tắt.

• Bộ điều khiển tránh vùng ngập, nhiệt cao và hơi hóa chất.

• Phần bảo vệ điện, tiếp địa và liên kết đẳng thế phù hợp với hồ sơ thiết kế và yêu cầu áp dụng tại công trình.

Dữ liệu vận hành ban đầu

• Độ mặn được đo độc lập và đối chiếu với yêu cầu của đúng model.

• Ghi pH và Clo tự do trước khi chạy thử.

• Ghi áp suất bình lọc sạch, trạng thái bơm và vị trí van.

• Sau khi hệ tuần hoàn ổn định, đo lại pH và Clo ở vị trí đại diện.

• Biên bản nghiệm thu lưu model thiết bị và các thông số cài đặt quan trọng.

Cách xử lý khi hệ mới lắp không đạt Clo hoặc liên tục báo flow

Khi một hệ điện phân muối mới lắp không đạt Clo hoặc báo flow, nên loại trừ theo thứ tự thay vì thay thiết bị ngay.

Bắt đầu từ thủy lực: xác nhận bơm đã mồi, rọ bơm và bình lọc không gây nghẹt, các van đúng vị trí và lưu lượng thực tế đủ cho cell. Sau đó kiểm tra hướng lắp, tình trạng đầy nước và khả năng giữ khí.

Tiếp theo mới kiểm tra bypass, đường kính ống và phần trở lực phát sinh sau cải tạo. Nếu thủy lực đạt yêu cầu, chuyển sang logic liên động, flow switch và tủ điều khiển.

Với hệ có pH/ORP hoặc bơm định lượng, kiểm tra thêm vị trí lấy mẫu, điểm châm hóa chất và khả năng hòa trộn. Chỉ sau khi phần lắp đặt đã được loại trừ mới chuyển trọng tâm sang độ mặn, pH, tải Clo, tình trạng điện cực hoặc lỗi phần cứng.

Trước khi sửa đường ống, nên có sơ đồ phòng máy, model thiết bị, vị trí van và ít nhất một dữ liệu lưu lượng hoặc áp suất có thể đối chiếu. Một phép kiểm tra có số liệu thường hữu ích hơn việc xoay van thử nhiều lần.

Nếu hệ thống phải sửa đồng thời tuyến ống, interlock, cảm biến và cụm châm hóa chất, Dịch Vụ Lắp Đặt Hệ Thống Xử Lý Nước & Tự Động Hóa Hồ Bơi là phạm vi triển khai phù hợp hơn so với xử lý riêng từng lỗi.
