Trong thiết kế cơ điện (M&E) cho các cụm hồ bơi vô cực (Infinity Pool) hoặc hồ kinh doanh thương mại, Kỹ sư thường phải đối mặt với một rủi ro hiện hữu: Phòng máy bắt buộc phải đặt cách xa hồ từ 15 đến 20 mét, hoặc đặt âm sâu dưới tầng hầm, tạo ra tổn thất ma sát đường ống (Head loss) cực kỳ lớn.

Để duy trì lưu lượng tuần hoàn ổn định qua hàng chục mét ống và hệ thống bình lọc công nghiệp cỡ đại, Máy bơm hồ bơi 3HP Glong PPC50-300 là một giải pháp đáp ứng chính xác bài toán thủy lực này. Với khối động cơ 2.2kW sản sinh mô-men xoắn (Torque) lớn, thiết bị duy trì dải lưu lượng làm việc 33 m³/h tại mốc kháng trở 12m, đảm bảo bù đắp hoàn toàn độ sụt áp trên toàn tuyến ống mà vẫn kiểm soát tốt tiếng ồn (Quiet running).

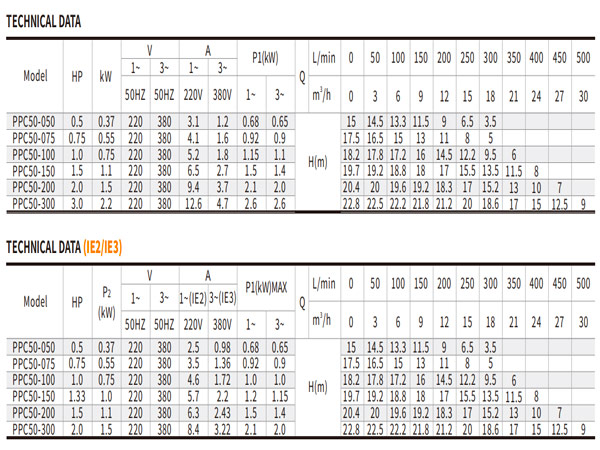

Tóm Tắt Nhanh Thông Số Lõi:

• Công suất trục (P2): 3.0 HP (2.2 kW).

• Điện năng tiêu thụ (P1): ~ 2.6 kW.

• Lưu lượng & Cột áp: 33.0 m³/h tại lực đẩy 12 mét.

• Hệ thống điện: Tùy chọn 1 Pha (220V) và 3 Pha (380V).

• Kết nối thủy lực: Chuẩn rắc co d63 (Ø 63mm hệ mét uPVC).

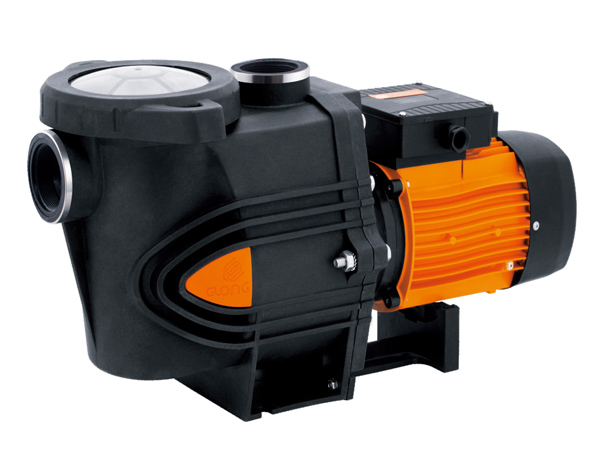

Máy bơm bể bơi Glong PPC50-300 2.2Kw

Sizing Guide: Đánh Giá Mức Độ Tương Thích Thể Tích Bể

Việc áp dụng cỗ máy 3HP yêu cầu sự chuẩn xác trong đo lường thể tích để tránh hiện tượng dư tải hoặc hụt dòng. Bảng Sizing dưới đây (Giả định tải: chu kỳ lọc Turnover Rate 4 - 6 giờ/lần) giúp Kỹ sư chốt phương án nhanh chóng:

Bóc Tách Nút Thắt Thủy Lực (Bottleneck) & Rủi Ro M&E

Vận hành một hệ thống 33 m³/h yêu cầu xử lý triệt để các nút thắt về cơ học dòng chảy và an toàn điện. Đội ngũ thiết kế cần lưu ý 3 rủi ro cốt lõi:

• Rủi ro bọt khí tại hệ thống Bể tràn (Balancing Tank): Hồ vô cực lấy nước từ máng tràn gom về bể cân bằng trước khi hút lên phòng máy. Máy bơm 3HP tạo lực hút rất mạnh. Nếu cốt đáy bể cân bằng thiết kế quá cạn, bơm sẽ hút phải xoáy khí (Vortex), gây ra hiện tượng xâm thực (Cavitation) phá vỡ cánh quạt.

• Bắt buộc nâng cấp đường ống hút (Suction Pipe) lên d90: Với lưu lượng 33 m³/h, tuyệt đối không được dùng ống gom nước nhánh chính d63. Vận tốc dòng chảy sẽ vượt quá 3.0 m/s. Để triệt tiêu ma sát và tiếng rít nước, ống hút chính phải dùng uPVC d90, sau đó dùng côn thu lệch tâm giảm về d63 ngay sát họng hút của máy.

• Rủi ro quá áp bình lọc (Over-pressure): Đẩy dòng nước 33 m³/h qua bình D700 hoặc D800 sẽ xé rách ống lược (laterals) dưới đáy bình do vận tốc vọt qua ngưỡng an toàn. Bắt buộc phải đồng bộ thiết bị này với Bình lọc cát hồ bơi đường kính tối thiểu D900 mm (diện tích bề mặt lọc ~0.64m²) để giữ vận tốc lọc (Filtration rate) ở mốc lý tưởng < 51 m³/h/m².

Bài Toán Chi Phí Vận Hành (OPEX Framework)

Thiết bị thương mại công suất lớn ảnh hưởng trực tiếp đến dòng tiền duy trì dự án. Kịch bản dưới đây hoạch định chi phí tiêu thụ điện cho một hồ bơi vô cực 150m³, thời gian vận hành 6 giờ/ngày:

• Công suất điện đầu vào thực tế (P1): ~ 2.6 kW.

• Sản lượng điện tiêu thụ (kWh): 2.6 kW × 6 giờ × 30 ngày = 468 kWh/tháng.

• Chi phí OPEX dự kiến: 468 kWh × 3.000 VNĐ/kWh = 1.404.000 VNĐ/tháng.

⚠️ Lưu ý: Thông số OPEX được tính tại điều kiện môi trường 15 độ C (mùa đông miền Bắc) để mô phỏng tải thực tế. Chi phí chính xác phụ thuộc giá điện vùng miền, thiết kế sụt áp đường ống và khung giờ chạy tải.

Cơ Khí Lõi & Đường Cong Đặc Tính (Pump Curve)

Để chịu đựng được áp suất nén lên tới 1.5 Bar liên tục 24/7, Glong PPC50-300 được vũ trang hệ thống vật liệu kháng mỏi cơ học (Mechanical Fatigue):

• Cánh Quạt Nhựa Kỹ Thuật PPO: Đúc từ Polyphenylene Oxide kháng biến dạng nhiệt, duy trì bề mặt thủy động học cực nhẵn, giúp máy chém nước êm ái.

• Buồng Bơm Polypropylene Gia Cường: Thân máy bọc sợi thủy tinh có độ cứng vững (Stiffness) tuyệt đối, chống chịu lực búa nước (Water hammer) khi đóng van đột ngột.

• Phớt Cơ Khí (Mechanical Seal) & Trục Inox 316: Sử dụng vòng đệm Ceramic/Graphite tản nhiệt nhanh, kết hợp trục Inox 316 chống ăn mòn rỗ, tương thích hoàn toàn với nước muối điện phân.

Bảng Đánh Giá Điểm Làm Việc Thực Tế:

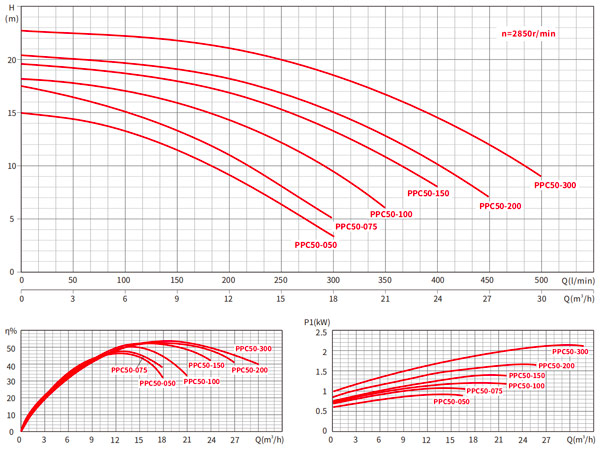

Biểu đồ cột áp máy bơm bể bơi PPC50-300

Cố Vấn Kỹ Thuật Hiện Trường

Hệ thống điện tử cho dòng máy 3HP này cần thiết kế ra sao?

Bản 1 Pha (220V) của máy bơm 3HP có dòng khởi động (Inrush current) cực cao, dòng định mức lên tới 12.6A. Nếu dùng trong cụm Resort, dòng khởi động này dễ gây sụt áp mạng lưới cục bộ. Khuyến nghị tuyệt đối: Với công suất 3HP, hãy chốt mã máy 3 Pha (380V). Dòng tải 3 Pha chỉ 4.7A, giúp máy chạy cực êm, mát, giảm tiết diện cáp đồng nguồn. Bắt buộc lắp Rơ-le bảo vệ mất pha/đảo pha tại tủ điện.

Khoảng cách từ máng tràn hồ vô cực về phòng máy là 25m, máy này hút nổi không?

Hoàn toàn hút nổi với điều kiện bạn phải kiểm soát ma sát đường ống. Tuyệt đối không dùng ống d63. Bạn phải thiết kế rốn hút hầm cân bằng d110, đi tuyến ống hút d90 dọc chiều dài 25m, đảm bảo độ dốc thoát khí 1-2% hướng về phòng máy.
