Trong các hệ thống hồ bơi công cộng, công viên nước, bể thi đấu hoặc hồ cảnh quan có lưu lượng tuần hoàn lớn, việc chọn máy bơm không chỉ dựa vào công suất HP. Thông số quan trọng hơn là điểm làm việc thực tế của bơm sau khi cộng đủ tổn thất áp lực từ đường ống, bình lọc, van, co cút, bộ trao đổi nhiệt và cao độ phòng máy.

Máy bơm hồ bơi 20HP Glong FCP-20AN thuộc nhóm bơm ly tâm công suất lớn, sử dụng cho các trạm lọc thương mại cần lưu lượng trên 100 m³/h. Tại điều kiện 50Hz, model FCP-20AN đạt lưu lượng khoảng 135 m³/h tại cột áp 19.5 m, phù hợp với các hệ lọc có tuyến ống dài, cụm bình lọc lớn hoặc phòng máy đặt cách xa bể.

Điểm khác biệt của FCP-20AN so với các dòng bơm rắc co dân dụng là kết nối mặt bích 6 inch. Cấu hình này phù hợp hơn cho các tuyến ống công nghiệp, nơi lực rung, tải trọng ống và áp lực va đập thủy lực lớn hơn nhiều so với hồ gia đình.

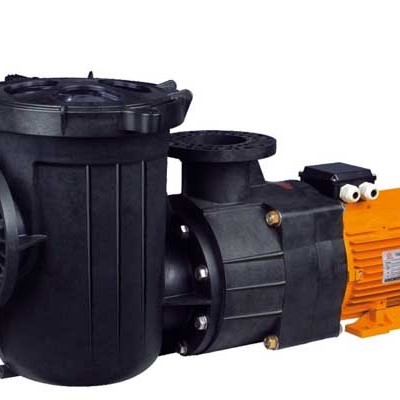

Máy bơm bể bơi công suất lớn Glong FCP-20AN 20HP – 15 Kw kết nối mặt bích 6’’

Tóm Tắt Ứng Dụng Nhanh

Glong FCP-20AN phù hợp với các hệ thống sau:

• Hồ bơi công cộng có lưu lượng tuần hoàn lớn.
• Công viên nước, hồ tạo sóng, khu vui chơi dưới nước.
• Bể thi đấu, trung tâm thể thao dưới nước.
• Hồ cảnh quan hoặc hồ nhân tạo cần tuần hoàn liên tục.
• Trạm bơm trung tâm sử dụng cụm bình lọc đường kính lớn.

Model này không phù hợp cho hồ bơi gia đình, hồ villa nhỏ hoặc hệ thống sử dụng bình lọc đơn có diện tích lọc thấp. Khi dùng bơm 20HP cho hệ thống quá nhỏ, lưu lượng vượt nhu cầu sẽ làm tăng vận tốc trong ống, tăng tổn thất áp lực và gây lãng phí điện năng vận hành.

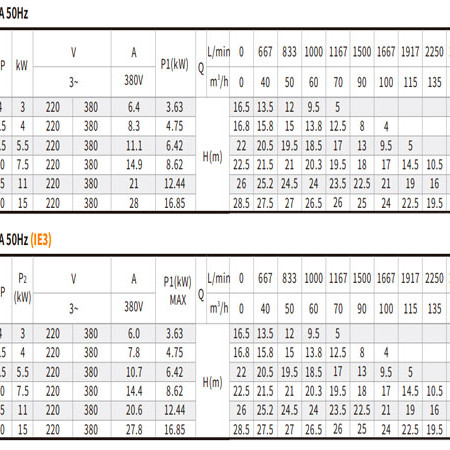

Bảng Thông Số Kỹ Thuật Glong FCP-20AN

Các thông số trên cần được đối chiếu lại với catalogue và bản vẽ kỹ thuật tại thời điểm chốt BOQ, đặc biệt là kích thước mặt bích, đường kính kết nối và yêu cầu điện áp của từng lô hàng.

Điểm Làm Việc 135m³/h Tại 19.5m Có Ý Nghĩa Gì?

Với bơm hồ bơi thương mại, lưu lượng “tối đa” không phải là thông số đủ để chọn thiết bị. Khi lắp vào công trình thực tế, bơm phải thắng được tổng cột áp của hệ thống, bao gồm:

• Tổn thất ma sát trong đường ống hút và ống đẩy.
• Tổn thất qua co, tê, van bướm, van một chiều.
• Tổn thất qua bình lọc cát khi sạch và khi bẩn.
• Tổn thất qua bộ trao đổi nhiệt, chiller hoặc heat pump nếu có.
• Chênh lệch cao độ giữa mực nước bể và vị trí bơm.

FCP-20AN đạt 135 m³/h tại cột áp 19.5 m, nghĩa là model này không chỉ tạo lưu lượng lớn ở điều kiện xả thoáng, mà vẫn còn đủ áp để làm việc trong hệ thống lọc có kháng trở tương đối cao. Đây là lý do model 20HP thường được cân nhắc cho phòng máy trung tâm thay vì các cụm bơm nhỏ chạy song song.

Tuy nhiên, khi tổng cột áp thực tế vượt quá vùng làm việc hiệu quả, lưu lượng sẽ giảm nhanh. Vì vậy, trước khi chốt model, kỹ sư cần tính Head Loss cho toàn tuyến thay vì chỉ lấy thể tích hồ chia cho thời gian turnover.

Đọc Nhanh Đường Cong Bơm FCP-20AN

Dữ liệu đặc tuyến cho thấy FCP-20AN có thể làm việc trong dải lưu lượng lớn, nhưng vùng sử dụng hợp lý nên được đặt quanh điểm thiết kế, không nên ép bơm chạy sát điểm cột áp tối đa.

Trong vận hành thực tế, nếu đồng hồ áp suất sau bơm tăng nhưng lưu lượng trả về hồ yếu, cần kiểm tra bình lọc, van bướm, van một chiều và khả năng tắc nghẽn tại giỏ lọc rác trước khi kết luận bơm yếu.

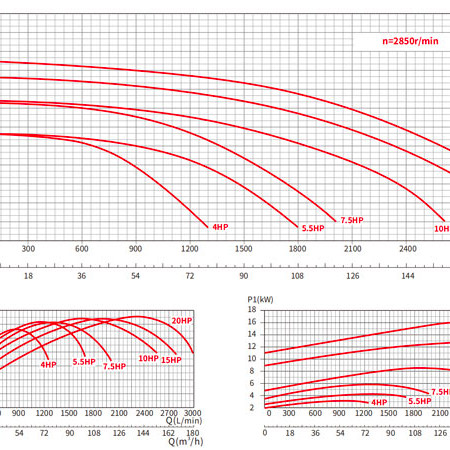

Biểu đồ lưu lượng và cột áp máy bơm tuần hoàn bể bơi FCP-AN 20HP

Sizing Đường Ống Hút Cho Lưu Lượng 135m³/h

Với lưu lượng 135 m³/h, lưu lượng tức thời tương đương khoảng 37.5 lít/giây. Nếu ép toàn bộ lưu lượng này đi qua tuyến ống có đường kính trong quá nhỏ, vận tốc nước tăng cao và tổn thất hút sẽ tăng rất nhanh.

Ở tuyến hút của bơm, vận tốc nước nên được kiểm soát thấp hơn tuyến đẩy vì đây là khu vực nhạy cảm với xâm thực. Với FCP-20AN, không nên hiểu kết nối mặt bích 6 inch là toàn bộ tuyến hút chỉ cần đi đúng 6 inch từ bể về bơm. Trong nhiều cấu hình công cộng, tuyến gom hút chính nên được nâng lên DN200 hoặc lớn hơn, sau đó giảm về mặt bích bơm bằng côn thu lệch tâm gần họng hút.

Một cách kiểm tra nhanh:

Khi thiết kế, cần hạn chế co 90° ngay trước họng hút bơm. Đoạn ống thẳng trước bơm nên đủ dài để dòng chảy ổn định, giảm xoáy cục bộ và giảm nguy cơ rung – ồn tại buồng bơm.

Sizing Bình Lọc Cho Máy Bơm 20HP

Một lỗi thường gặp khi chọn bơm công suất lớn là chỉ tăng công suất bơm nhưng không tăng diện tích lọc. Khi lưu lượng 135 m³/h đi qua bình lọc quá nhỏ, vận tốc lọc tăng cao, lớp cát dễ bị xới, chất bẩn không được giữ ổn định và áp suất sau một thời gian ngắn sẽ tăng nhanh.

Nếu lấy vận tốc lọc mục tiêu khoảng 40 m³/h/m², tổng diện tích bề mặt lọc nên đạt tối thiểu:

135 / 40 = 3.375 m²

Với mức này, có thể tham khảo các cấu hình:

Trong hồ công cộng hoặc water park, cấu hình nhiều bình song song thường dễ bảo trì hơn một bình đơn quá lớn. Khi một bình cần kiểm tra hoặc thay vật liệu lọc, hệ thống vẫn có thể tổ chức vận hành luân phiên nếu manifold được thiết kế đúng.

Bình lọc công nghiệp bể bơi công suất lớn

So Sánh Nhanh FCP-10AN, FCP-15AN Và FCP-20AN

Trong cùng nhóm FCP-AN, FCP-20AN không nên được dùng như lựa chọn “lớn hơn cho chắc”. Model này chỉ hợp lý khi lưu lượng thiết kế thực sự cần vượt ngưỡng 100 m³/h.

Nếu hệ thống chỉ cần 70–90 m³/h, dùng FCP-20AN sẽ không tối ưu. Khi đó nên xem xét FCP-10AN hoặc FCP-15AN để giảm tải điện, giảm vận tốc nước trong ống và giúp hệ thống làm việc gần vùng hiệu suất hơn.

Yêu Cầu Tủ Điện Cho Động Cơ 15kW

Động cơ 20HP tương đương 15kW, dòng định mức khoảng 28A ở điện 3 pha 380V. Khi thiết kế tủ điện, không nên chỉ chọn contactor và CB theo dòng chạy ổn định. Cần tính thêm dòng khởi động, điều kiện làm việc liên tục, nhiệt độ phòng máy và khả năng bảo vệ mất pha.

Các cấu hình khởi động thường gặp:

Khởi động sao – tam giác

Có thể dùng trong một số hệ thống có nguồn điện ổn định và không yêu cầu điều chỉnh lưu lượng. Ưu điểm là chi phí đầu tư thấp hơn VFD. Nhược điểm là vẫn có bước chuyển mạch cơ học, tạo dao động mô-men tại thời điểm chuyển từ sao sang tam giác.

Khởi động mềm

Phù hợp khi mục tiêu chính là giảm dòng khởi động và giảm xung lực cơ học lên đường ống. Khởi động mềm không điều chỉnh tốc độ vận hành liên tục như biến tần, nhưng có thể đủ cho nhiều trạm lọc chạy theo chế độ cố định.

Biến tần VFD

Nên dùng khi hệ thống cần điều chỉnh lưu lượng, chạy theo nhiều chế độ hoặc cần giảm lưu lượng vào ban đêm. VFD cũng hữu ích trong giai đoạn commissioning vì kỹ sư có thể tinh chỉnh tốc độ bơm để đưa hệ thống về đúng lưu lượng thiết kế thay vì phải can thiệp quá nhiều bằng van tiết lưu.

Tủ điện cho FCP-20AN nên có tối thiểu: MCCB/MCB phù hợp, contactor hoặc VFD, relay nhiệt hoặc bảo vệ điện tử, bảo vệ mất pha – ngược pha, nút dừng khẩn cấp, đồng hồ đo dòng và tiếp địa đúng chuẩn.

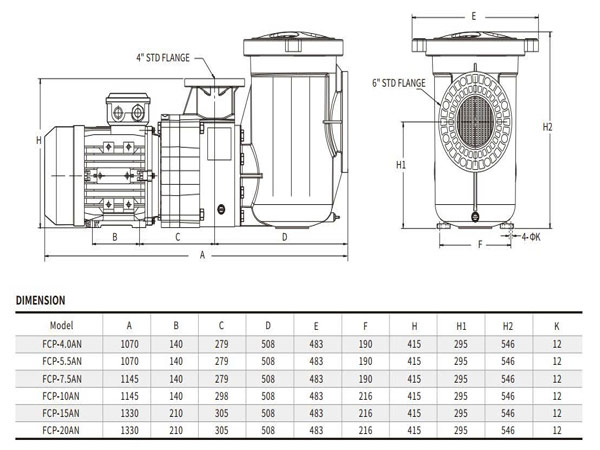

Lưu Ý Khi Lắp Đặt Mặt Bích 6 Inch

Kết nối mặt bích giúp cụm bơm chịu tải cơ học tốt hơn rắc co, nhưng cũng yêu cầu thi công chính xác hơn. Khi lắp đặt FCP-20AN, cần chú ý:

• Không dùng mặt bích để kéo lệch tuyến ống về vị trí bơm.
• Đường ống hút và đẩy cần có gối đỡ độc lập, không treo tải trọng ống lên thân bơm.
• Gioăng mặt bích phải đúng kích thước, đúng vật liệu và siết đều theo thứ tự chéo.
• Nên dùng khớp nối mềm hoặc đoạn giảm chấn nếu phòng máy có rung nền.
• Sau khi chạy thử, cần kiểm tra lại độ rò tại mặt bích khi hệ thống đạt áp suất vận hành.

Với lưu lượng lớn, một sai lệch nhỏ ở mặt bích có thể tạo rò rỉ hoặc rung ồn sau vài tuần vận hành. Đây là lỗi thường gặp ở các phòng máy thi công nhanh nhưng thiếu bước căn chỉnh cơ khí.

FCP-20AN Có Nên Chạy 24/24 Không?

Về mặt động cơ, FCP-AN được thiết kế cho vận hành liên tục. Tuy nhiên, việc chạy 24/24 có cần thiết hay không phụ thuộc vào tải lượng người bơi, yêu cầu chất lượng nước và chiến lược vận hành của từng công trình.

Với hồ công cộng hoặc công viên nước, hệ lọc thường chạy dài hơn hồ gia đình. Nhưng không phải lúc nào cũng cần chạy cùng một lưu lượng trong toàn bộ ngày. Nếu sử dụng biến tần, có thể chia lịch vận hành:

• Giờ cao điểm: chạy gần lưu lượng thiết kế.
• Giờ thấp điểm: giảm tốc độ để duy trì tuần hoàn nền.
• Sau backwash hoặc xử lý hóa chất: tăng lưu lượng trong thời gian ngắn.
• Ban đêm: giảm lưu lượng nếu chất lượng nước và ORP/pH ổn định.

Cách vận hành này giúp giảm điện năng mà vẫn giữ được tuần hoàn nước, đặc biệt với các hệ thống có bể cân bằng, mương tràn và thiết bị xử lý nước tự động.

Dấu Hiệu Hệ Thống Đang Không Phù Hợp Với Bơm 20HP

Khi lắp FCP-20AN vào hệ thống không đồng bộ, các lỗi thường xuất hiện rất nhanh trong giai đoạn chạy thử:

• Đồng hồ áp suất bình lọc tăng nhanh dù mới backwash.
• Tiếng ồn hút lớn, có bọt khí hoặc rung tại thân bơm.
• Nước trả về hồ mạnh cục bộ nhưng phân bố dòng không đều.
• Van và co gần bơm rung khi khởi động.
• Bơm nóng bất thường dù điện áp đủ.
• Giỏ lọc rác nhanh đầy do lưu lượng hút quá lớn.
• Bình lọc bị xáo lớp vật liệu hoặc nước sau lọc không trong ổn định.

Những dấu hiệu này không nhất thiết cho thấy bơm lỗi. Phần lớn đến từ sizing ống, sizing bình lọc, cách chia nhánh hút hoặc lựa chọn chế độ khởi động chưa phù hợp.

Gợi Ý Cấu Hình Đồng Bộ Cho Trạm Bơm FCP-20AN

Một cấu hình tham khảo cho hệ lọc công cộng sử dụng FCP-20AN có thể gồm:

• 01 máy bơm Glong FCP-20AN.
• Tuyến hút chính DN200 hoặc lớn hơn, giảm về mặt bích bơm bằng côn thu lệch tâm.
• Tuyến đẩy DN150 – DN200 tùy chiều dài ống và tổn thất cho phép.
• Cụm bình lọc song song có tổng diện tích lọc tối thiểu khoảng 3.4 m².
• Van bướm hoặc van bi công nghiệp cho từng nhánh hút/xả.
• Van một chiều sau bơm để hạn chế nước dội ngược khi dừng máy.
• Đồng hồ áp suất trước và sau bình lọc để theo dõi chênh áp.
• Tủ điện có VFD hoặc khởi động mềm tùy yêu cầu vận hành.
• Khớp nối mềm, gối đỡ ống và bệ bơm có giảm chấn.

Thông số trên chỉ là khung tham khảo. Với công trình thực tế, cần tính toán lại theo P&ID, chiều dài tuyến ống, số lượng thiết bị nối tiếp và yêu cầu turnover của hồ.

Câu Hỏi Thường Gặp Về Glong FCP-20AN

FCP-20AN có dùng được cho hồ bơi gia đình không?

Không nên. Công suất 20HP và lưu lượng 135 m³/h vượt xa nhu cầu của hầu hết hồ gia đình. Dùng bơm quá lớn làm tăng chi phí điện, tăng vận tốc dòng chảy và khiến bình lọc nhỏ làm việc sai vùng thiết kế.

Một máy FCP-20AN có thể lọc hồ bao nhiêu m³?

Không thể xác định chỉ bằng công suất bơm. Cần biết thời gian turnover mục tiêu. Ví dụ, nếu dùng lưu lượng 135 m³/h và đặt chu kỳ lọc 6 giờ, tổng thể tích lý thuyết có thể xử lý là khoảng 810 m³. Tuy nhiên, giá trị thực tế phải giảm theo lưu lượng sau khi tính Head Loss và tình trạng bình lọc.

Có bắt buộc dùng biến tần cho FCP-20AN không?

Không phải mọi công trình đều bắt buộc dùng biến tần. Tuy nhiên, với động cơ 15kW, biến tần hoặc khởi động mềm thường được khuyến nghị để giảm dòng khởi động và giảm xung lực thủy lực. Nếu hệ thống cần điều chỉnh lưu lượng theo giờ vận hành, VFD là lựa chọn linh hoạt hơn.

FCP-20AN nên đi với bình lọc đường kính bao nhiêu?

Với lưu lượng 135 m³/h, tổng diện tích lọc nên đạt tối thiểu khoảng 3.4 m² nếu thiết kế theo vận tốc lọc 40 m³/h/m². Thực tế có thể dùng cụm 2 bình D1600 song song hoặc một bình công nghiệp lớn hơn, tùy layout phòng máy và tiêu chuẩn nước đầu ra.

Vì sao không nên dùng ống hút DN150 quá dài?

Tại lưu lượng 135 m³/h, vận tốc trong ống DN150 khá cao. Nếu tuyến hút dài, nhiều co hoặc nhiều van, tổn thất áp lực tăng và có thể làm bơm chạy ồn, rung hoặc giảm lưu lượng. Tuyến hút chính nên được nâng cỡ để giảm vận tốc, sau đó mới thu về mặt bích bơm.

Liên Hệ Tư Vấn Kỹ Thuật & Báo Giá Glong FCP-20AN

Glong FCP-20AN là model phù hợp cho các dự án hồ bơi công cộng, water park, bể thi đấu và hệ thống tuần hoàn lưu lượng lớn. Trước khi đưa vào BOQ, nên rà soát đồng bộ ba nhóm thông số: lưu lượng – cột áp, diện tích bình lọc và kích thước đường ống.

Công Nghệ Hồ Bơi hỗ trợ kiểm tra nhanh cấu hình phòng máy, đối chiếu pump curve và đề xuất phương án lắp đặt phù hợp với bản vẽ P&ID của dự án.
