Pikes PK8020 là hệ thống lọc treo tường dạng nguyên khối, được thiết kế cho các hồ bơi gia đình, hồ trẻ em hoặc hồ cải tạo không thuận lợi để xây phòng máy kỹ thuật riêng. Thay vì bố trí cụm bơm, bình lọc, van và tuyến ống tuần hoàn âm sàn như hệ truyền thống, PK8020 gom các chức năng cơ bản gồm bơm tuần hoàn, túi lọc tinh, đầu trả nước, đèn LED, bộ chứa clo và tay vịn inox vào cùng một module gắn trực tiếp trên thành hồ.

Về mặt M&E, ưu điểm lớn nhất của thiết bị nằm ở việc rút ngắn đường đi thủy lực. Nước được hút – lọc – trả lại hồ ngay tại vị trí lắp máy, nhờ đó giảm đáng kể tổn thất áp lực do co, cút, van, tuyến ống dài và cao độ phòng máy. Đây là hướng xử lý phù hợp cho các công trình dân dụng muốn giảm khối lượng thi công đường ống, hạn chế phá nền sân vườn hoặc không còn quỹ đất dành cho phòng kỹ thuật.

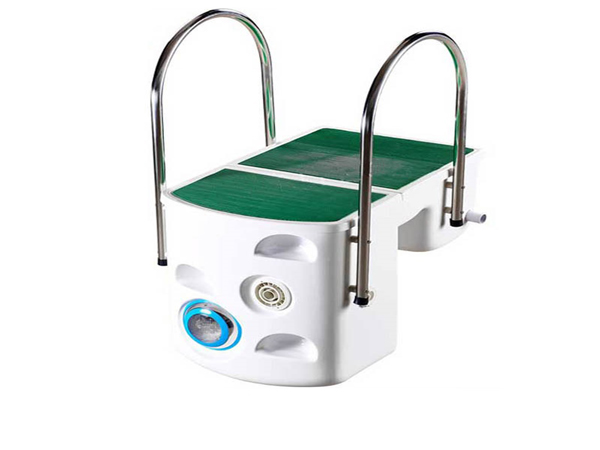

Máy lọc hồ bơi không đường ống PK8020 bơm lọc 1-1.5HP

Thông số kỹ thuật chính của Pikes PK8020

Pikes PK8020 phù hợp với loại hồ nào?

Với lưu lượng 10–15 m³/h, PK8020 nên được xem là giải pháp cho hồ dân dụng quy mô nhỏ đến trung bình, không phải thiết bị lọc chính cho hồ thương mại tải nặng.

Bản 1HP – lưu lượng 10 m³/h

Cấu hình này phù hợp với hồ gia đình nhỏ, hồ trẻ em hoặc hồ mini sân vườn có thể tích khoảng 20–30m³. Khi vận hành 6 giờ/ngày, lượng nước qua lọc đạt khoảng 60m³/ngày, tương đương 2–3 vòng tuần hoàn/ngày tùy thể tích hồ.

Đây là dải làm việc hợp lý nếu hồ ít người sử dụng, ít lá cây rơi xuống mặt nước và có lịch vệ sinh túi lọc đều đặn.

Bản 1.5HP – lưu lượng 15 m³/h

Cấu hình 1.5HP phù hợp hơn với hồ khoảng 40–60m³. Ở thể tích này, nên bố trí thời gian chạy máy từ 6–8 giờ/ngày, chia thành 2 ca vận hành sáng và chiều để duy trì lưu thông nước mặt ổn định.

Nếu hồ nằm ngoài trời, có nhiều cây xung quanh hoặc tần suất sử dụng cao vào cuối tuần, thời gian chạy nên tăng lên thay vì chỉ dựa vào lưu lượng danh định của máy.

Giới hạn ứng dụng cần lưu ý trước khi chọn PK8020

Pikes PK8020 không nên được tư vấn như một giải pháp thay thế toàn diện cho mọi hệ lọc cát phòng máy. Thiết bị này có lợi thế về không gian và thi công, nhưng vẫn có giới hạn thủy lực và tải bẩn.

Không nên dùng PK8020 cho các trường hợp sau:

• Hồ bơi lớn trên 70m³, vì túi lọc 5 micron dễ bị quá tải khi lượng cặn tích tụ lớn.
• Hồ kinh doanh, homestay đông khách, resort mini có tần suất tắm liên tục.
• Hồ bơi thi đấu hoặc hồ cần thành bể hoàn toàn thông thoáng để bơi sải dài.
• Công trình dự kiến lắp thêm nhiều thiết bị phụ trợ như heat pump, điện phân muối, UV, ozone rời, bộ điều khiển pH/ORP.
• Hồ có yêu cầu xử lý nước chuyên sâu tương đương hồ công cộng.

Với các công trình này, hệ lọc cát phòng máy hoặc cụm lọc cartridge lưu lượng lớn vẫn là phương án linh hoạt hơn, đặc biệt khi cần mở rộng hệ thống về sau.

Phân tích thủy lực: vì sao lọc treo tường giảm tổn thất áp lực?

Trong hệ lọc truyền thống, bơm phải hút nước từ skimmer hoặc hút đáy, đưa nước qua đường ống âm sàn, co cút, van khóa, bình lọc, thiết bị xử lý nước rồi mới trả nước về hồ. Mỗi đoạn ống và mỗi phụ kiện đều tạo ra tổn thất áp lực.

Với PK8020, đường đi của nước ngắn hơn nhiều:

Hồ bơi → khe hút của máy → túi lọc → bơm tuần hoàn → đầu trả / swim jet → hồ bơi

Do không cần tuyến ống dài về phòng máy, hệ thống giảm được một phần lớn head loss do ma sát. Điều này giúp bơm vận hành nhẹ hơn trong điều kiện hồ nhỏ, đồng thời hạn chế các lỗi thường gặp như mất mồi, hút gió từ tuyến ống xa hoặc rò rỉ tại khớp nối PVC âm nền.

Tuy nhiên, tổn thất áp lực không biến mất hoàn toàn. Điểm nghẽn chính của PK8020 nằm ở túi lọc 5 micron. Khi túi lọc bám nhiều cặn mịn, lưu lượng qua máy sẽ giảm dần. Vì vậy, chất lượng vận hành phụ thuộc trực tiếp vào tần suất tháo túi lọc ra vệ sinh.

So sánh Pikes PK8020 với hệ lọc cát phòng máy

Từ bảng trên có thể thấy PK8020 không phải phương án “mạnh hơn” lọc cát, mà là phương án gọn hơn và ít can thiệp xây dựng hơn. Khi yêu cầu công trình là giảm thi công, giảm đường ống và vận hành đơn giản, lọc treo tường có lợi thế rõ. Ngược lại, nếu công trình cần xử lý nước tải nặng hoặc tích hợp nhiều thiết bị, hệ phòng máy vẫn ổn định hơn về dài hạn.

Lưu ý thiết kế điện cho Pikes PK8020

PK8020 sử dụng nguồn 220V một pha, phù hợp với hạ tầng điện dân dụng. Tuy nhiên, vì thiết bị đặt sát khu vực nước, phần điện cần được xử lý cẩn thận hơn so với một máy bơm đặt trong phòng kỹ thuật khô ráo.

Khi thi công, nên lưu ý các điểm sau:

• Dùng cáp có dây tiếp địa riêng, ưu tiên cấu hình L – N – PE.
• Không dùng dây 2 lõi không tiếp địa cho thiết bị đặt gần hồ bơi.
• Với bản 1HP, tuyến cáp ngắn có thể dùng tiết diện tham khảo 3×2.5mm².
• Với bản 1.5HP hoặc tuyến cáp kéo xa, nên kiểm tra sụt áp thực tế và cân nhắc 3×4.0mm².
• Aptomat nên chọn theo dòng định mức ghi trên tem máy, không chọn quá lớn làm mất tác dụng bảo vệ.
• Nên dùng RCBO hoặc RCCB chống rò 30mA cho nhánh cấp điện ra khu vực hồ bơi.
• Mối nối điện cần đặt trong hộp kín nước, cao hơn mặt sàn và tránh vị trí có thể bị ngập.

Catalogue không công bố chi tiết dòng khởi động của từng phiên bản, vì vậy không nên chốt cứng MCB chỉ dựa trên công suất HP. Với công trình thực tế, kỹ sư điện nên kiểm tra chiều dài cáp, phương án đi dây, tiếp địa và thông số trên tem máy trước khi đóng điện vận hành.

Ước tính chi phí điện vận hành

Chi phí điện dưới đây chỉ là mô hình tham khảo, tính theo giả định máy chạy 6 giờ/ngày, đơn giá điện trung bình 2.500 VNĐ/kWh. Công suất đầu vào thực tế có thể thay đổi theo hiệu suất motor, tải thủy lực, độ sạch của túi lọc và điều kiện điện áp tại công trình.

Bản PK8020 1HP

Giả định công suất tiêu thụ đầu vào khoảng 0.9 kW:

0.9 kW × 6 giờ/ngày × 30 ngày = 162 kWh/tháng

Chi phí điện ước tính:

162 × 2.500 = 405.000 VNĐ/tháng

Bản PK8020 1.5HP

Giả định công suất tiêu thụ đầu vào khoảng 1.3 kW:

1.3 kW × 6 giờ/ngày × 30 ngày = 234 kWh/tháng

Chi phí điện ước tính:

234 × 2.500 = 585.000 VNĐ/tháng

Với hồ 50–60m³ hoặc hồ ngoài trời nhiều bụi lá, thời gian chạy thực tế có thể cần tăng lên 8 giờ/ngày. Khi đó chi phí điện cũng tăng tương ứng. Bù lại, thiết bị gần như không tốn nước backwash như hệ lọc cát, do quy trình bảo trì chủ yếu là tháo túi lọc và xịt rửa.

Vật liệu vỏ Acrylic và cụm thiết bị tích hợp

Vỏ máy PK8020 sử dụng Acrylic, phù hợp với thiết bị lắp nổi ngoài trời nhờ bề mặt dễ vệ sinh, hạn chế phai màu và chịu được môi trường nước hồ bơi có hóa chất xử lý ở nồng độ vận hành thông thường.

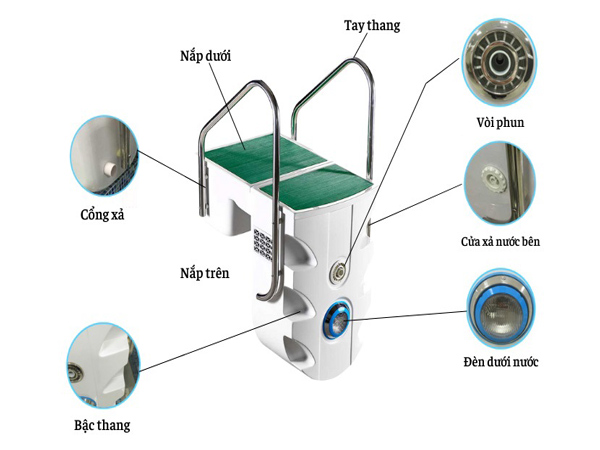

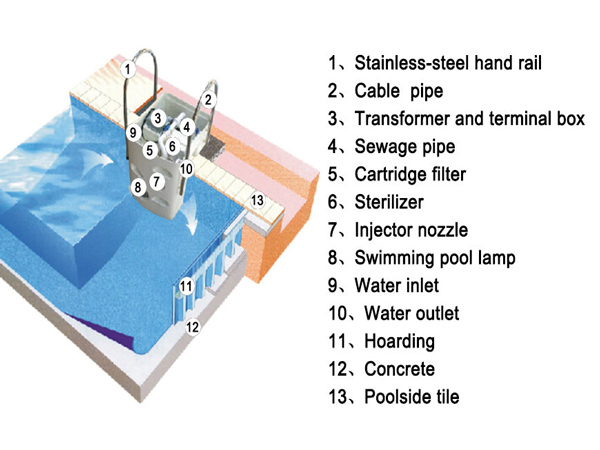

Cụm thiết bị tích hợp gồm:

• Bơm lọc 1HP hoặc 1.5HP: tạo lưu lượng tuần hoàn qua túi lọc và đầu trả nước.
• Túi lọc ≤ 5 micron: giữ lại cặn mịn, bụi lơ lửng và rác nhỏ trong nước.
• Bộ chứa clo: hỗ trợ châm clo viên theo dòng nước tuần hoàn.
• Đèn LED 12W/12V: tăng tiện ích chiếu sáng tại khu vực lắp máy.
• 2 đầu swim jet: tạo dòng nước trả và hiệu ứng massage nhẹ.
• 2 tay vịn inox: hỗ trợ lên xuống hồ tại vị trí đặt thiết bị.
• Ozone tùy chọn: có thể bổ sung nếu công trình cần tăng khả năng oxy hóa và hỗ trợ khử mùi.

Điểm cần lưu ý là túi lọc 5 micron cho độ lọc mịn hơn nhiều hệ lọc cát phổ thông, nhưng cũng vì vậy mà dễ nghẹt hơn nếu hồ nhiều rác hữu cơ. Với hồ ngoài trời nhiều lá cây, nên kết hợp vợt rác mặt nước, hút đáy định kỳ và kiểm tra túi lọc thường xuyên.

Hướng dẫn vận hành và bảo trì thực tế

Để PK8020 làm việc ổn định, không nên chỉ dựa vào công suất bơm mà bỏ qua lịch vệ sinh cơ học.

Khuyến nghị vận hành:

• Chạy máy 6–8 giờ/ngày tùy thể tích hồ và mức độ sử dụng.
• Chia thời gian chạy thành 2 ca, ví dụ sáng và chiều, để duy trì tuần hoàn nước mặt.
• Vệ sinh túi lọc 2–3 lần/tuần với hồ gia đình ít tải.
• Vệ sinh hằng ngày nếu hồ có nhiều lá cây, bụi hoặc vừa xử lý nước đục.
• Không để mực nước thấp hơn cửa hút của thiết bị.
• Kiểm tra bộ chứa clo định kỳ, tránh để clo viên tan trực tiếp vào khu vực nhựa khi không có dòng chảy.
• Tắt nguồn điện trước khi mở nắp, tháo túi lọc hoặc kiểm tra cụm bơm.

Nếu nước hồ chuyển đục nhanh, không nên tăng hóa chất ngay lập tức. Việc đầu tiên cần kiểm tra là túi lọc có nghẹt hay không, lưu lượng đầu trả có yếu đi không và thời gian chạy máy có đủ vòng tuần hoàn hay chưa.

Khi nào nên chọn Pikes PK8020?

Pikes PK8020 phù hợp khi công trình có một trong các điều kiện sau:

• Hồ đã xây xong nhưng chưa có phòng máy.
• Chủ đầu tư không muốn đào phá sân vườn để đi lại đường ống.
• Hồ nhỏ, nhu cầu sử dụng gia đình, không phải hồ kinh doanh.
• Cần thiết bị lọc gọn, dễ lắp, dễ vệ sinh.
• Muốn hạn chế thất thoát nước do backwash.
• Không có nhu cầu mở rộng nhiều thiết bị xử lý nước về sau.

Ngược lại, nếu hồ có thể tích lớn, nhiều người sử dụng hoặc cần hệ xử lý nước tự động, nên cân nhắc hệ lọc phòng máy ngay từ đầu. Chi phí thi công ban đầu có thể cao hơn, nhưng khả năng mở rộng và độ ổn định khi tải lớn sẽ tốt hơn.

Gợi ý cấu hình đi kèm

Để hệ PK8020 vận hành ổn định hơn, nên chuẩn bị đồng bộ các hạng mục sau:

• Túi lọc thay thế đúng kích thước cho PK8020.
• Chlorine viên nén dùng cho bộ chứa clo tích hợp.
• Bộ test pH/Clo để kiểm tra nước định kỳ.
• Vợt rác, bàn hút đáy và chổi vệ sinh thành hồ.
• RCBO chống rò điện cho nhánh cấp nguồn thiết bị.
• Dây tiếp địa và hộp đấu nối chống nước.

Các phụ kiện này không làm tăng lưu lượng của máy, nhưng giúp hệ thống duy trì hiệu quả lọc ổn định hơn trong quá trình sử dụng thực tế.

FAQ – Câu hỏi thường gặp về Pikes PK8020

1. Vì sao đầu trả nước của PK8020 yếu dần sau một thời gian sử dụng?

Nguyên nhân phổ biến nhất là túi lọc 5 micron đã bám nhiều cặn mịn. Khi tiết diện lọc bị bít lại, bơm phải làm việc với lực cản cao hơn và lưu lượng đầu trả giảm xuống. Chỉ cần tắt nguồn, tháo túi lọc ra xịt rửa sạch rồi lắp lại, lưu lượng thường sẽ hồi phục.

Nếu vệ sinh túi lọc nhưng nước vẫn yếu, cần kiểm tra thêm mực nước hồ, cửa hút, đường nước bên trong máy và tình trạng cánh bơm.

2. PK8020 có thay thế hoàn toàn được hệ lọc cát không?

Chỉ trong một số trường hợp. Với hồ gia đình nhỏ, tải người thấp và không cần phòng máy, PK8020 có thể đảm nhiệm vai trò lọc tuần hoàn chính. Nhưng với hồ lớn, hồ thương mại hoặc hồ cần tích hợp nhiều thiết bị xử lý nước, hệ lọc cát phòng máy vẫn phù hợp hơn.

3. Có thể lắp heat pump vào PK8020 không?

Không nên xem PK8020 là tuyến tuần hoàn chính để đấu nối heat pump. Do thiết bị được thiết kế theo hướng không đường ống, việc chèn thêm heat pump, bypass và flow switch sẽ làm mất ưu điểm gọn nhẹ ban đầu. Nếu hồ có nhu cầu gia nhiệt, nên thiết kế một tuyến tuần hoàn riêng hoặc chọn hệ phòng máy truyền thống ngay từ đầu.

4. Túi lọc 5 micron có cần dùng thêm hóa chất trợ lắng không?

Trong điều kiện nước ổn định, túi lọc 5 micron có thể giữ được nhiều hạt cặn mịn nên thường giảm nhu cầu dùng trợ lắng. Tuy nhiên, nếu nước bị đục nặng sau mưa, sau khi sốc clo hoặc có nhiều hạt keo lơ lửng, vẫn cần xử lý hóa chất đúng quy trình. Không nên xem túi lọc là giải pháp thay thế hoàn toàn cho cân bằng pH, clo và quy trình xử lý nước.

5. Máy chạy có tiếng rít hoặc bọt khí ở đầu trả là lỗi gì?

Thường do mực nước hồ xuống thấp, khiến cửa hút của thiết bị hút lẫn không khí. Khi bơm không được cấp nước đầy đủ, phớt cơ khí dễ nóng và nhanh hỏng. Cần bổ sung nước để mực nước vượt qua cửa hút theo đúng cao độ vận hành, sau đó kiểm tra lại tiếng ồn và dòng trả.

6. Bao lâu cần vệ sinh túi lọc một lần?

Với hồ gia đình ít sử dụng, có thể vệ sinh 2–3 lần/tuần. Với hồ ngoài trời nhiều lá cây, sau mưa lớn hoặc sau khi xử lý nước đục, nên kiểm tra túi lọc hằng ngày. Dấu hiệu cần vệ sinh là đầu trả yếu, nước tuần hoàn chậm hoặc bề mặt túi lọc bám nhiều cặn nâu/xám.

Tổng kết kỹ thuật

Pikes PK8020 là giải pháp lọc treo tường phù hợp cho các hồ bơi gia đình cần giảm khối lượng thi công phòng máy và đường ống. Thiết bị có lưu lượng 10–15 m³/h, dùng túi lọc tinh ≤ 5 micron và tích hợp sẵn các tiện ích cơ bản như bơm lọc, bộ chứa clo, LED, swim jet và tay vịn inox.

Giá trị thực tế của PK8020 không nằm ở việc thay thế mọi hệ lọc truyền thống, mà nằm ở khả năng giải quyết các công trình nhỏ, hồ cải tạo hoặc hồ không có không gian kỹ thuật. Khi chọn đúng thể tích hồ, bố trí điện an toàn và duy trì lịch vệ sinh túi lọc đều đặn, thiết bị có thể đáp ứng tốt nhu cầu lọc tuần hoàn cho nhóm hồ dân dụng 20–60m³.
