Trong thiết kế cơ điện cho cụm [máy bơm hồ bơi] thương mại quy mô lớn, nhà thầu luôn phải giải bài toán kép: Cung cấp lưu lượng lớn để đạt chu kỳ Turnover Rate 4 giờ/lần, đồng thời chịu tải liên tục (Continuous duty) trong hầm máy ngầm khắc nghiệt. Máy bơm hồ bơi 5.5HP Glong FCP-4000A là thiết bị lõi ly tâm giải quyết chính xác giới hạn này. Cỗ máy duy trì lưu lượng 50 m³/h tại mốc kháng trở 10.5 mét cột áp, vận hành tĩnh lặng trên nền tảng điện 3 Pha công nghiệp.

Bóc Tách Thông Số Kỹ Thuật Lõi:

• Công suất trục (P2): 5.5 HP (4.0 kW).

• Lưu lượng thiết kế (Duty Point): 50.0 m³/h tại lực đẩy 10.5 mét.

• Hệ thống điện: Mạng điện công nghiệp 3 Pha (380V / 50Hz).

• Kết nối thủy lực: Chuẩn rắc co D75 mm (2.5 inch).

• Chế độ làm việc: S1 (Vận hành liên tục 24/7).

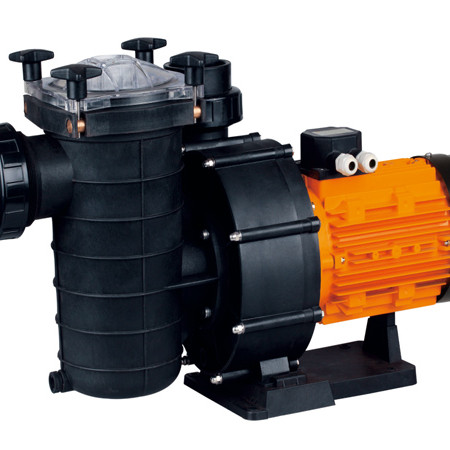

Máy bơm bể bơi Glong FCP-A 5.5 HP

Ma Trận Tương Thích Thể Tích Bể

Sử dụng động cơ lên tới 5.5HP yêu cầu Kỹ sư tính toán chính xác để tối ưu hóa OPEX và tránh quá tải hệ thống lọc. Dưới đây là bảng đánh giá mức độ phù hợp (Giả định tải: Chu kỳ tuần hoàn 4 - 6 giờ/lần):

Góc Nhìn Thực Chiến

???? Hồ sơ dự án: Resort tại Phú Quốc (Q3/2025)

• Quy mô: Hồ bơi tràn bờ thể tích 280m³, hầm máy đặt âm cách hồ 18 mét.

• Cấu hình M&E: Kỹ sư chỉ định sử dụng 01 máy Glong FCP-4000A (5.5HP) ghép nối với bình lọc D1200. Tuyến hút chính dùng ống uPVC D110, tuyến xả D90.

• Kết quả đo đạc thực tế: Đồng hồ đo lưu lượng (Flowmeter) tại phòng máy ghi nhận dòng chảy ổn định ở mốc 47 - 49 m³/h tại áp suất 1.1 Bar. Động cơ chạy êm, chu kỳ lọc hoàn tất toàn bộ 280m³ nước chỉ trong vỏn vẹn 5.8 giờ, tiết kiệm đáng kể điện năng giờ cao điểm.

Kiểm Soát Rủi Ro Thủy Lực & Lọc

Đẩy dòng nước 50 khối mỗi giờ sinh ra động năng cực lớn. Bỏ qua các nguyên tắc dưới đây sẽ dẫn đến suy giảm tuổi thọ hệ thống cơ điện.

⚠️ Định Cỡ Ống Hút Chống Xâm Thực (Suction Pipe Sizing)

Họng kết nối gốc của Glong FCP-4000A là D75. Tuy nhiên, nếu ép lưu lượng 50 m³/h chạy qua toàn tuyến hút D75, vận tốc nước sẽ vọt lên mức ~3.15 m/s, tạo ra bọt khí xé vỡ cánh quạt (Cavitation).

Kỹ thuật chuẩn: Tuyến ống gom nước chính từ hầm cân bằng về phòng máy BẮT BUỘC sử dụng uPVC D110 mm (giảm vận tốc về mức an toàn ~1.46 m/s). Khi đến sát họng bơm, dùng côn thu lệch tâm giảm từ D110 xuống D75.

⚠️ Khuyến Nghị Đồng Bộ Tiết Diện Lọc (Filtration Rate)

Với lưu lượng 50m³/h, việc sử dụng bình lọc D1000 (diện tích bề mặt ~0.78m²) sẽ đẩy vận tốc lọc lên tới ~64 m³/h/m² – mức xấp xỉ giới hạn của màng lược, dễ làm đục nước.

Kỹ thuật chuẩn: Khuyến nghị đồng bộ với [Bình lọc cát hồ bơi] đường kính tối thiểu D1200 (diện tích ~1.13m²) để duy trì vận tốc lọc lý tưởng ở mốc ~44 m³/h/m², hoặc sử dụng cấu hình ghép song song 2 bình D900.

Phân Tích Chi Phí Vận Hành

Động cơ 5.5HP (4.0 kW) của Glong FCP-4000A được thiết kế theo chuẩn IE2/IE3 tối ưu điện năng. Dưới đây là bài toán OPEX cho hồ bơi thương mại, thời gian lọc 6 giờ/ngày:

• Công suất tiêu thụ điện đầu vào (P1): P2 / Hiệu suất động cơ (~88%). Thực tế P1 dao động ở mốc ~ 4.5 kW (tùy thuộc cột áp thực tế).

• Sản lượng điện tiêu thụ: 4.5 kW × 6 giờ × 30 ngày = 810 kWh/tháng.

• Chi phí OPEX dự kiến: 810 kWh × 3.000 VNĐ/kWh = 2.430.000 VNĐ/tháng.

⚠️ Lưu ý: Thông số trên mô phỏng mức tải vận hành trung bình. Chi phí thực tế phụ thuộc vào thiết kế sụt áp đường ống (cột áp càng thấp, lưu lượng càng lớn, máy càng tiêu thụ nhiều điện) và đơn giá điện kinh doanh từng khu vực.

Cơ Khí Lõi & Đặc Tính Cột Áp (Pump Curve)

Để chịu tải nặng 24/7, Glong FCP-4000A được gia cố hệ thống vật liệu chuyên dụng:

• Buồng Bơm PP Pha Sợi Thủy Tinh: Kháng đứt gãy kết cấu khi chịu lực búa nước (Water hammer) do đóng/mở van đột ngột.

• Phớt Cơ Khí Silicon Carbide (SiC): Vòng đệm SiC kép chịu mài mòn vượt trội, kết hợp Trục Inox 316 miễn nhiễm ăn mòn rỗ, tương thích tốt với nước muối điện phân.

Nhật Ký Điểm Làm Việc Thực Tế:

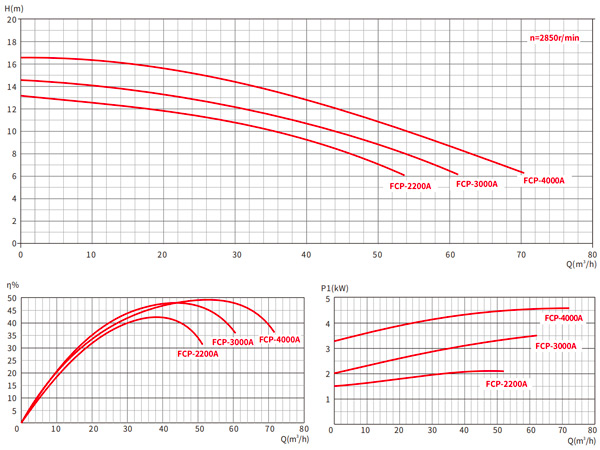

Biểu đồ đường cong đặc tính bơm FCP-A

Cố Vấn Kỹ Thuật Hiện Trường

Động cơ 5.5HP này dòng định mức 8.3A (3 Pha), tôi nên đi cáp đồng tiết diện bao nhiêu?

Để đảm bảo sụt áp dưới 3% trên tuyến dẫn dài từ tủ điện đến máy bơm, bạn BẮT BUỘC phải dùng cáp đồng 4 lõi tiết diện tối thiểu 4x2.5 mm². Tuy nhiên, đối với môi trường phòng máy ẩm ướt và để dự phòng quá tải khởi động, kỹ sư cơ điện luôn khuyến nghị nâng lên cỡ cáp 4x4.0 mm².

Có thể dùng 2 bình lọc D900 thay vì 1 bình D1200 cho máy bơm này không?

Hoàn toàn xuất sắc. Hai bình D900 ghép song song sẽ cho tổng diện tích bề mặt lọc là ~1.27 m² (lớn hơn 1 bình D1200 ở mức 1.13 m²). Phân luồng dòng chảy 50m³/h ra làm hai (mỗi bình gánh 25m³/h) giúp giảm áp lực dội ngược lên van đa cổng và lọc nước trong hơn rất nhiều.

Máy 3 Pha có bắt buộc phải dùng biến tần (VFD) không?

Không bắt buộc nếu phòng máy đã có tủ khởi động Sao - Tam giác (Star-Delta) hoặc Khởi động mềm (Soft Starter). Tuy nhiên, nếu hồ bơi của bạn nhỏ hơn 200m³, việc lắp VFD là khoản đầu tư tuyệt vời để giảm tần số (Hz), hãm bớt lưu lượng xả và tiết kiệm đến 40% chi phí điện năng.

Máy bơm có chạy được với hệ thống điện phân muối không?

Được. Trục động cơ Inox 316 và phớt SiC kháng lại nồng độ muối thông thường của hồ bơi (3.000 - 4.000 ppm). Tuy nhiên, bắt buộc phải nối dây tiếp địa (Grounding) chuẩn xác để triệt tiêu dòng điện Galvanic gây ăn mòn điện hóa.

Giải Pháp & Báo Giá Dành Cho Tổng Thầu M&E

Hệ thống lọc công nghiệp đòi hỏi sự chính xác tuyệt đối trong việc bóc tách vật tư và tính toán tổn thất cột áp. Đội ngũ Kỹ sư Công Nghệ Hồ Bơi sẵn sàng đồng hành cùng dự án của bạn:

• Tải xuống Bản vẽ CAD / File Spec chuẩn của Glong FCP-4000A để đưa vào hồ sơ thầu.

• Cần chạy bài toán sụt áp? Gửi bản vẽ mặt bằng để chúng tôi kiểm tra kích cỡ ống nhánh/ống cái và lên BOQ.

• Yêu cầu bảng giá sỉ vật tư dự án (Combo Máy + Bình lọc D1200 + Tủ điện Star-Delta) với chiết khấu sâu nhất.

Hotline/Zalo Kỹ Sư Trưởng M&E: 0976.389.743 (Hỗ trợ 24/7).
