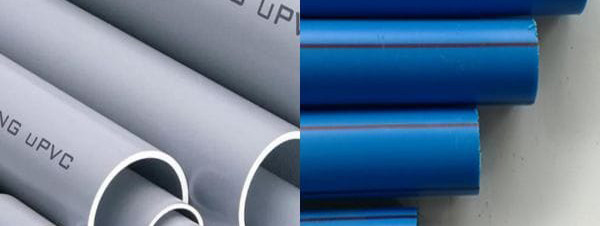

Đường Ống uPVC Hồ Bơi: Vì Sao Không Nên Thay Bằng PPR?

Bản vẽ hệ thống lọc yêu cầu đường hút máy bơm bằng ống uPVC D75. Khi chuẩn bị thi công, nhà thầu đề xuất đổi sang PPR D75 vì có sẵn thiết bị hàn nhiệt và đội thợ quen sử dụng loại ống này.

Hai phương án cùng ghi D75, đều thuộc nhóm ống nhựa chịu áp. Nhưng điều đó chưa đủ để kết luận chúng có thể thay thế trực tiếp cho nhau.

Đường ống uPVC hồ bơi và PPR phải được so sánh như hai hệ đường ống hoàn chỉnh, gồm kích thước trong, chiều dày thành, phụ kiện, mối nối, cấp áp suất, nhiệt độ và khả năng kết nối với thiết bị.

Điểm cần kiểm tra không phải vật liệu nào tốt hơn trong mọi trường hợp, mà là phương án thay thế có giữ được lưu lượng thiết kế và khả năng bảo trì hay không.

uPVC và PPR khác nhau ở đâu?

uPVC, còn gọi là PVC-U, là nhựa PVC không hóa dẻo. Trong hệ thống tuần hoàn hồ bơi, ống uPVC chịu áp thường được sử dụng ở đường hút, đường đẩy, cụm van phòng máy và đường kết nối tới bình lọc hoặc các thiết bị xử lý nước.

Cần phân biệt uPVC chịu áp với ống uPVC thoát nước. Hai sản phẩm có thể cùng đường kính ngoài nhưng khác chiều dày, tiêu chuẩn sản phẩm và điều kiện làm việc. Không dùng ống thoát nước thay cho ống chịu áp chỉ vì kích thước lắp vừa.

PPR là polypropylene random copolymer, thường được nối bằng phương pháp hàn nhiệt. Phần đầu ống và lòng phụ kiện được gia nhiệt rồi ghép với nhau theo chiều sâu, thời gian và nhiệt độ quy định cho từng hệ sản phẩm.

Điểm khác nhau giữa hai lựa chọn không dừng ở vật liệu thân ống:

Vì vậy, một phương án PPR không thể được chấp thuận chỉ bằng lập luận “ống chịu nhiệt tốt hơn” hoặc “cùng PN nên chịu áp tương đương”.

Cùng D75 hoặc PN16 có giữ nguyên lưu lượng không?

Không nhất thiết.

Con số D75 của một sản phẩm hệ mét thường liên quan đến đường kính ngoài. Phần nước thực sự đi qua được xác định bởi đường kính trong (ID), không phải chỉ bằng kích thước bên ngoài (OD).

Với ống thành đều:

ID = OD − 2e

Trong đó:

• ID: đường kính trong, mm.

• OD: đường kính ngoài, mm.

• e: chiều dày thành ống, mm.

Tiết diện dòng chảy được tính bằng:

A = π × ID² / 4

Giả sử khi thay vật liệu, đường kính trong của ống mới giảm 10% so với ống ban đầu.

Tỷ lệ tiết diện còn lại là:

A₂ / A₁ = 0,9² = 0,81

Nghĩa là tiết diện dòng chảy chỉ còn khoảng 81%.

Nếu vẫn yêu cầu cùng một lưu lượng, vận tốc nước trong ống mới sẽ tăng theo tỷ lệ:

v₂ / v₁ = 1 / 0,81 ≈ 1,23

Tức tăng khoảng 23%.

Đây là ví dụ giả định về hình học, không có nghĩa PPR D75 luôn nhỏ hơn uPVC D75 đúng 10%. Chênh lệch thực tế phải lấy từ bảng kích thước của hai sản phẩm được đề xuất.

Bảng kích thước đường kính ống PPR Tiền Phong

Vận tốc tăng có thể kéo theo tổn thất ma sát lớn hơn. Khi hệ thống dùng chung máy bơm và đường ống có tiết diện bị thu hẹp, lưu lượng thực tế có thể giảm vì điểm làm việc của máy bơm thay đổi.

Muốn xác định mức ảnh hưởng phải tính cả ống thẳng, co, tê, van và thiết bị nối tiếp. Phần này được xử lý chi tiết hơn trong cách tính tổn thất áp suất đường ống hồ bơi.

Tương tự, hai ống cùng ghi PN16 không mặc nhiên có cùng tiết diện. PN phản ánh cấp áp suất theo điều kiện xác định của sản phẩm; nó không phải chỉ số thể hiện lưu lượng nước có thể đi qua.

Khi lựa chọn kích thước, cần đối chiếu vận tốc dòng chảy trong ống PVC hồ bơi với lưu lượng thiết kế, thay vì chọn cấp PN cao nhất rồi mặc định hệ thống sẽ hoạt động tốt hơn.

Vì sao đường hút máy bơm cần kiểm tra kỹ hơn?

Đường hút là vị trí không nên tự ý giảm tiết diện.

Tổn thất ở đường đẩy có thể làm lưu lượng tổng giảm. Ở phía hút, tổn thất quá lớn còn ảnh hưởng đến áp suất tại cửa vào, điều kiện mồi nước và khả năng vận hành ổn định của máy bơm.

Một tuyến hút bị thu hẹp, có nhiều co hoặc đầu chuyển không phù hợp có thể xuất hiện các dấu hiệu:

• Bầu lọc rác không đầy nước hoặc máy bơm mồi lâu.

• Lưu lượng dao động, đầu trả nước yếu.

• Có bọt khí tại bầu lọc hoặc đầu trả.

• Máy bơm phát tiếng rung, tiếng lạo xạo bất thường.

Những dấu hiệu này không đủ để kết luận đường ống đã gây xâm thực. Cần kiểm tra cả độ kín khí, chênh cao mặt nước, van, tắc nghẽn và điều kiện hút của máy bơm.

Trước khi thay vật liệu đường hút, hãy xác định đường kính trong nhỏ nhất trên toàn tuyến, kể cả lòng phụ kiện, đầu chuyển và vị trí co nối.

Không nên giải quyết một đường hút quá nhỏ bằng cách tăng công suất máy bơm ngay lập tức. Bơm lớn hơn có thể làm vận tốc hút tăng, khiến điều kiện vận hành phía hút xấu thêm.

Kết nối với thiết bị hồ bơi có gì cần lưu ý?

Một phòng máy thường gồm máy bơm, bình lọc, van đa cổng, bộ gia nhiệt và các thiết bị xử lý nước. Mỗi thiết bị có cấu tạo đầu kết nối cụ thể: socket, rắc co, mặt bích hoặc đầu nối riêng.

Nếu toàn bộ tuyến đã được thiết kế theo một hệ uPVC thống nhất, việc đổi một phần sang PPR có thể phát sinh thêm đầu chuyển vật liệu.

Mỗi đầu chuyển cần được kiểm tra về:

• Kích thước thực của hai đầu nối.

• Cấp áp suất, nhiệt độ và vật liệu làm kín.

• Tổn thất cục bộ tại vị trí chuyển tiếp.

• Khả năng tháo ra khi thay thiết bị.

• Giá đỡ và lực tác dụng lên cổ nối.

Đặc biệt, cần bố trí đủ khoảng trống để tháo máy bơm, van, cell điện phân hoặc thiết bị gia nhiệt mà không phải cắt bỏ cả cụm đường ống.

Trong cụm van, lựa chọn van một chiều và van bi trong phòng máy hồ bơi phải gắn với chức năng cô lập, chống dòng chảy ngược và bảo trì. Không nên lắp thêm van hoặc phụ kiện chỉ vì dễ mua.

Khi cần đối chiếu cấu tạo, kích thước và kiểu kết nối để mua thay thế, nhóm van nhựa hồ bơi uPVC là điểm tham khảo phù hợp hơn việc chọn một phụ kiện bất kỳ chỉ dựa vào đường kính danh nghĩa.

PPR có dùng cho hồ bơi được không?

Có thể, nếu hệ thống được thiết kế phù hợp với đúng sản phẩm PPR được chọn.

Không có cơ sở để kết luận mọi hệ PPR đều không sử dụng được cho hồ bơi. Ngược lại, cũng không thể mặc định mọi ống PPR dùng cho nước nóng đều phù hợp với đường tuần hoàn, điểm châm hóa chất hoặc phòng máy hồ bơi.

Phương án PPR cần đáp ứng đồng thời những điều kiện sau:

1. Sản phẩm có cấp áp suất và giới hạn nhiệt độ đáp ứng điều kiện vận hành.

2. Đường kính trong thực tế đủ cho lưu lượng thiết kế.

3. Đã tính lại tổn thất áp suất trên toàn tuyến, kể cả phụ kiện.

4. Có phương án kết nối hợp lệ với máy bơm, bình lọc, van và các thiết bị xử lý.

5. Vật liệu ống, gioăng và phụ kiện phù hợp với môi chất tiếp xúc.

6. Bố trí được giá đỡ, các điểm cố định, bù giãn nở và khả năng tháo sửa.

7. Mối nối được thi công, kiểm tra và thử áp đúng quy trình áp dụng.

Đặc biệt, khả năng tương thích hóa chất phải dựa trên đúng sản phẩm, nồng độ và điều kiện tiếp xúc.

Nước hồ bơi đã pha loãng khác với hóa chất đậm đặc tại vị trí châm định lượng. Một loại ống có thể phù hợp với điều kiện nước tuần hoàn thông thường nhưng chưa chắc phù hợp với hóa chất ở nồng độ cao hoặc khi không có đủ dòng nước pha loãng.

Các tuyến ngoài trời cũng cần kiểm tra giới hạn phơi nắng, bảo vệ tia UV và yêu cầu đỡ ống của sản phẩm. Tuyến chôn ngầm phải được kiểm tra điều kiện lắp đặt, tải tác dụng và khả năng tiếp cận sửa chữa.

Lợi thế chịu nhiệt của PPR chỉ có giá trị khi điều kiện làm việc thực tế cần đến đặc tính đó. Không nên dùng khả năng chịu nhiệt cao hơn để bỏ qua việc kiểm tra lưu lượng.

Thi công mối nối và chuyển tiếp uPVC–PPR

Mối nối sai có thể làm thay đổi tiết diện ngay cả khi thân ống được chọn đúng.

Với PPR, gia nhiệt quá mức hoặc chèn ống quá sâu có thể đẩy vật liệu vào lòng phụ kiện, tạo điểm thắt bên trong. Tình trạng này khó đánh giá chỉ bằng quan sát bề mặt ngoài của mối nối.

Với uPVC, mối dán cần đúng loại dung môi, chuẩn bị bề mặt phù hợp và đủ thời gian đóng rắn theo hệ sản phẩm. Mối nối bẩn, cắt lệch hoặc thi công sai có thể dẫn đến rò rỉ.

Hai hệ không được ghép trực tiếp bằng cách dùng keo uPVC trên PPR hoặc sử dụng đầu hàn PPR để xử lý uPVC.

Minh họa mối nối uPVC, mối hàn PPR và phụ kiện chuyển tiếp giữa hai hệ đường ống

Nếu phải chuyển từ PPR sang uPVC, cần dùng phụ kiện được chấp thuận cho đúng hai hệ vật liệu, ví dụ bộ chuyển tiếp chuyên dụng, rắc co, mặt bích hoặc đầu ren phù hợp.

Giá đỡ phải hạn chế lực kéo, lực uốn tác dụng lên phụ kiện và cổ thiết bị. Không dùng một đầu ren hoặc rắc co để chịu tải của cả tuyến ống dài.

Khi mối nối có hiện tượng rò nước, phải xác định nguyên nhân, cô lập và xả áp an toàn trước khi xử lý. Các lỗi ở khớp nối, mặt bích hoặc phớt bơm cần được phân biệt theo quy trình xử lý rò rỉ nước tại phòng máy hồ bơi, không chỉ siết mạnh thêm khi hệ thống đang chịu áp.

Những vị trí cần kiểm tra trước khi thay vật liệu

Không phải vị trí nào trong hệ thống cũng có cùng mức độ rủi ro.

Đặc biệt, tuyến chôn âm là vị trí cần thận trọng: sau khi hoàn thiện sàn hoặc thành hồ, việc thay lại đoạn ống sai tiết diện có thể kéo theo phá dỡ và khôi phục kết cấu hoàn thiện.

Với tuyến chưa thi công, nguyên tắc tổ chức tuyến ống ngầm hồ bơi giúp kiểm tra bố trí tuyến, vị trí kiểm tra và khả năng bảo trì trước khi lấp đất.

Bảng kiểm duyệt đề xuất thay uPVC bằng PPR

Trước khi chấp thuận thay vật liệu, nên lập một bảng đối chiếu duy nhất giữa phương án thiết kế và phương án đề xuất.

Từ bảng này có thể đưa ra ba kết luận:

Có thể chấp thuận: Phương án mới đáp ứng các điều kiện thủy lực, vật liệu, kết nối và thi công; hồ sơ đã được cập nhật.

Yêu cầu tính lại hoặc bổ sung: Chưa có ID thực tế, thiếu thông số phụ kiện, chưa xác định điểm làm việc bơm hoặc thiếu chi tiết chuyển tiếp.

Không chấp thuận phương án hiện tại: Sản phẩm không đáp ứng điều kiện sử dụng, lưu lượng không đạt, không có giải pháp kết nối an toàn hoặc nhà thầu chỉ đề xuất đổi một-một theo D và PN.

Điều kiện chấp thuận cần được ghi trên hồ sơ thay đổi, không chỉ xác nhận bằng trao đổi miệng tại công trình.

Đã đổi ống nhưng lưu lượng yếu: kiểm tra gì trước?

Nếu hệ thống vận hành yếu sau khi thay vật liệu, chưa nên kết luận nguyên nhân do máy bơm thiếu công suất.

Trình tự kiểm tra hợp lý là:

• Đối chiếu đường kính trong nhỏ nhất giữa bản vẽ và vật tư đã lắp.

• Kiểm tra trạng thái mở của van và khả năng tắc nghẽn tại đầu chuyển.

• Kiểm tra độ kín khí của tuyến hút, điều kiện mồi và bầu lọc rác.

• Kiểm tra mối nối có thể bị thu hẹp tiết diện hoặc có dị vật.

• Đo hoặc xác định lưu lượng thực tế, sau đó đối chiếu với đường cong bơm và tổn thất hệ thống.

Nếu thiết bị xử lý nước báo lỗi thiếu lưu lượng, phải kiểm tra cả yêu cầu lưu lượng tối thiểu của đúng thiết bị, không chỉ dựa vào cảm giác nước ở đầu trả mạnh hay yếu.

Kết luận

Không cần loại bỏ PPR như một vật liệu không phù hợp trong mọi trường hợp. Tuy nhiên, không nên thay đường ống uPVC hồ bơi bằng PPR chỉ vì cùng đường kính ngoài, cùng cấp PN hoặc thuận tiện thi công.

Một phương án thay thế chỉ có ý nghĩa khi giữ được khả năng vận hành và bảo trì của toàn hệ thống.

Đối với hệ thống lọc cần thay đổi nhiều tuyến ống hoặc phối ghép lại thiết bị, việc khảo sát và tính toán nên được thực hiện trong phạm vi dịch vụ lắp đặt và nâng cấp hệ thống lọc hồ bơi, thay vì xử lý từng đoạn ống riêng lẻ.

Khi cần kiểm tra phương án, có thể gửi bản vẽ đường ống, thông số vật liệu và model máy bơm, bình lọc cho Smartpool.vn qua hotline 0947.030.606 để đối chiếu trước khi thi công.
