Nguyên Lý Hoạt Động Máy Thổi Khí Con Sò (Side Channel Blower): Duty Point, Thổi/Hút Và Vận Hành

Máy thổi khí con sò có thể chạy bình thường nhưng lượng khí đến các đầu sục lại yếu hơn dự kiến. Trong một hệ thống khác, thiết bị tương tự được sử dụng để hút chân không thay vì cấp khí. Những khác biệt này liên quan đến nguyên lý hoạt động, chênh lệch áp suất và điểm làm việc thực tế của máy.

Side Channel Blower, còn được gọi là Ring Blower hoặc máy thổi khí con sò, sử dụng bánh công tác quay trong kênh khí dạng vòng để truyền năng lượng cho dòng không khí. Tùy model và điều kiện cho phép, thiết bị có thể được sử dụng trong hệ thống thổi khí hoặc hút chân không.

Để hiểu khả năng làm việc của máy, cần xem xét đồng thời ba yếu tố: cách bánh công tác tạo chênh áp, lưu lượng khí tại mức áp suất tương ứng và trở lực của hệ thống mà máy đang kết nối.

Cấu tạo và nguyên lý hoạt động của máy thổi khí con sò

Bên trong Side Channel Blower, motor dẫn động bánh công tác (impeller) quay trong buồng có kênh khí bên (side channel).

Các bộ phận chính tham gia quá trình tạo dòng khí gồm:

• Motor điện: Tạo chuyển động quay cho bánh công tác.

• Bánh công tác: Có các cánh dẫn để truyền năng lượng cho không khí.

• Kênh khí bên: Dẫn hướng dòng khí chuyển động và tiếp tục nhận năng lượng từ bánh công tác.

• Cửa hút và cửa xả: Cho không khí đi vào và ra khỏi thiết bị.

Khi bánh công tác quay, không khí đi vào cửa hút và nhận năng lượng từ các cánh dẫn. Dòng khí chuyển động trong kênh bên, liên tục trao đổi năng lượng với bánh công tác trước khi đi tới cửa xả.

Nhờ quá trình này, máy tạo được chênh lệch áp suất giữa đầu hút và đầu xả.

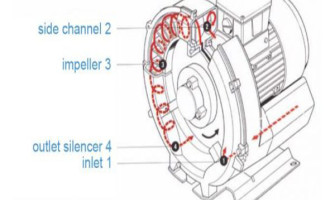

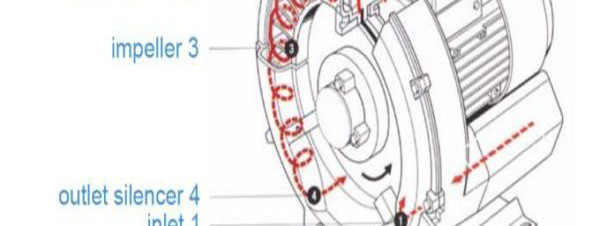

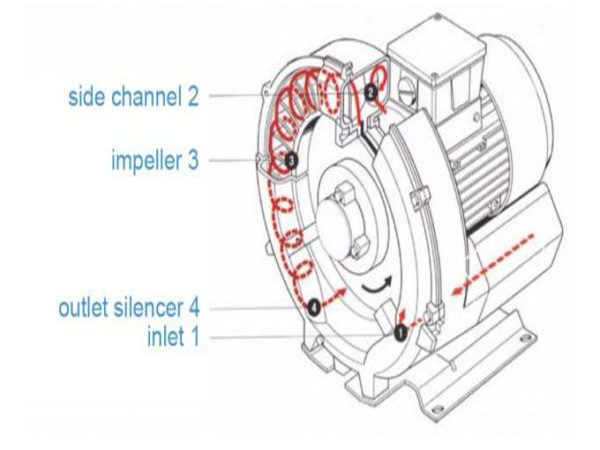

Sơ đồ nguyên lý hoạt động máy thổi khí con sò với bánh công tác và kênh khí bên

Khác với máy thổi khí Roots sử dụng các rotor để vận chuyển khí qua những khoang làm việc, Side Channel Blower tạo chênh áp bằng quá trình truyền năng lượng động lực học cho dòng khí trong kênh bên.

Ở nhiều thiết kế, bánh công tác không tiếp xúc trực tiếp với vỏ buồng khí khi vận hành bình thường. Quá trình tạo chênh áp trong buồng khí không yêu cầu dầu bôi trơn tiếp xúc với dòng khí. Tuy nhiên, điều đó không có nghĩa tất cả bộ phận của máy đều không cần bảo dưỡng.

Đặc điểm quan trọng là lưu lượng khí của Side Channel Blower thay đổi theo chênh áp và điều kiện vận hành. Vì vậy, công suất motor hoặc lưu lượng tối đa không đủ để xác định lượng khí thực tế mà hệ thống nhận được.

Duty Point: Điểm làm việc thực tế của hệ thống

Các bảng thông số Side Channel Blower thường công bố công suất motor, lưu lượng tối đa, áp suất đẩy hoặc mức chân không tối đa. Những giá trị này giúp nhận diện khả năng của máy nhưng không nên ghép riêng các giá trị cực đại thành một điểm làm việc.

Duty Point là điểm vận hành thực tế, thể hiện đồng thời lưu lượng khí và chênh áp mà máy tạo ra khi kết nối với hệ thống.

Đường đặc tính Q–p mô tả khả năng tạo chênh áp của máy ở những mức lưu lượng khác nhau.

Trong khi đó, đường đặc tính trở lực của hệ thống thể hiện chênh áp cần thiết để duy trì một mức lưu lượng nhất định qua đường ống, bộ lọc, van và thiết bị sử dụng khí.

Điểm làm việc được xác định tại giao điểm giữa đường đặc tính của máy và đường đặc tính trở lực hệ thống. Khi trở lực thay đổi, giao điểm có thể dịch chuyển, khiến lưu lượng và chênh áp thực tế thay đổi theo.

Qmax và Δpmax có phải cùng một điểm làm việc?

Không. Lưu lượng cực đại và chênh áp cực đại thường được công bố tại những điều kiện khác nhau.

Chẳng hạn, một model có lưu lượng tối đa cao chưa chắc cấp được lưu lượng đó khi đường ống và thiết bị sử dụng tạo ra chênh áp lớn. Cần kiểm tra khả năng của máy tại đúng mức áp suất mà hệ thống yêu cầu.

Biểu đồ lưu lượng và chênh áp máy thổi khí con sò theo đường đặc tính hút và thổi

Các đường đặc tính còn có thể khác nhau theo tần số nguồn điện 50 Hz hoặc 60 Hz. Khi đối chiếu thiết bị, phải sử dụng đúng đường cong của model và điều kiện điện tương ứng.

Đối với nhu cầu chọn công suất, số tầng cánh và model cụ thể, cách đọc đường cong Q–p và chọn điểm làm việc máy thổi khí là bước tiếp theo sau khi đã xác định được yêu cầu của hệ thống.

Sự khác nhau giữa hệ thổi khí và hút chân không

Side Channel Blower có thể được ứng dụng trong những hệ thống cấp khí hoặc tạo chân không, nhưng phải tuân thủ chức năng và giới hạn kỹ thuật của model.

Trong hệ thổi khí, không khí được đưa vào cửa hút và cấp ra đường ống phía đẩy. Đường ống, van, thiết bị phân phối và điểm sử dụng khí tạo ra trở lực mà máy phải vượt qua.

Trong hệ hút chân không, áp suất tại cửa hút được duy trì thấp hơn áp suất của khu vực cần hút, khiến không khí chuyển động về phía máy. Lưu lượng hút phụ thuộc vào độ chân không và tổn thất trên toàn tuyến hút.

Nếu cả cửa hút và cửa xả đều chịu tác động của hệ thống, chênh áp làm việc qua máy phải xét đến cả hai phía. Chỉ đo áp suất tại cửa xả có thể chưa đủ để xác định tải thực tế.

Ngoài ra, không phải mọi Side Channel Blower đều được phép vận hành trong cả hai chế độ. Giới hạn áp suất, mức chân không, nhiệt độ và cấu hình sử dụng cần được xác nhận theo đúng model.

Không nên cố thay đổi chế độ thổi hoặc hút bằng cách tùy ý đảo chiều quay motor. Chiều quay và cách kết nối phải phù hợp với thiết kế của nhà sản xuất.

Vì sao máy thổi khí có thể làm việc lệch khỏi điểm dự kiến?

Điểm làm việc của máy phụ thuộc vào cả đường đặc tính thiết bị lẫn điều kiện của hệ thống.

Khi trở lực đường hút hoặc đường xả tăng, lưu lượng và chênh áp có thể dịch chuyển khỏi trạng thái ban đầu.

Ví dụ, trong hệ thống sục khí dưới nước, máy không chỉ phải thắng tổn thất trên đường ống. Áp lực thủy tĩnh tại độ sâu đặt đầu sục và trở lực của thiết bị phân phối khí cũng tham gia vào yêu cầu chênh áp.

Nếu lựa chọn máy chỉ theo lưu lượng tối đa trong catalogue, lưu lượng nhận được tại đầu sục có thể thấp hơn dự kiến.

Ở chiều ngược lại, chọn máy lớn hơn không tự động giải quyết mọi vấn đề. Khi điểm làm việc hoặc cấu hình điều khiển không phù hợp, hệ thống vẫn có thể hoạt động kém hiệu quả hoặc gặp vấn đề nhiệt và tiếng ồn.

Vận hành Side Channel Blower cần kiểm soát những gì?

Vận hành phù hợp không chỉ là duy trì motor quay mà còn phải bảo đảm máy làm việc trong giới hạn điện, áp suất, lưu lượng và nhiệt độ cho phép.

Nguồn điện và chiều quay: Điện áp, tần số và cách đấu nối phải phù hợp với tem máy. Với động cơ ba pha, việc kiểm tra chiều quay và bảo vệ quá tải cần do người có chuyên môn thực hiện. Các yêu cầu này liên quan trực tiếp đến điện và bảo vệ máy thổi khí.

Đường hút và đường xả: Tuyến khí phải thông thoáng, bộ lọc không bị tắc và các van được bố trí đúng chức năng. Bộ lọc, ống giảm thanh hoặc van bảo vệ đều có thể tạo thêm trở lực nếu lựa chọn không phù hợp. Khi có nhiều thiết bị trên tuyến khí, cách chọn và bố trí phụ kiện máy thổi khí giúp đánh giá chức năng bảo vệ cùng ảnh hưởng đến dòng khí.

Giới hạn áp suất: Không duy trì máy ở điều kiện chênh áp vượt giới hạn cho phép. Khi hệ thống cần van xả quá áp hoặc thiết bị giới hạn chân không, phụ kiện phải được lựa chọn theo điều kiện làm việc và khả năng bảo vệ thực tế.

Nhiệt độ và tiếng ồn: Khí xả nóng bất thường, tiếng ồn thay đổi hoặc lưu lượng suy giảm là các dấu hiệu cần kiểm tra. Chúng có thể xuất phát từ tải đường khí, tản nhiệt, tình trạng cơ khí hoặc nguồn điện.

Nếu đã xuất hiện triệu chứng bất thường, chẩn đoán và bảo dưỡng máy thổi khí giúp phân biệt nguyên nhân trước khi quyết định sửa chữa hoặc thay thiết bị.

Trước khi bảo trì, phải ngắt và cô lập nguồn điện, ngăn máy khởi động ngoài ý muốn, đồng thời xử lý an toàn áp suất hoặc độ chân không còn lại trong hệ thống. Không tự tháo buồng cánh hoặc thay đổi cơ cấu bảo vệ khi chưa có hướng dẫn phù hợp.

Ứng dụng khác nhau làm thay đổi yêu cầu kỹ thuật ra sao?

Nguyên lý tạo dòng khí của Side Channel Blower không thay đổi khi sử dụng ở những ngành khác nhau. Điểm khác biệt nằm ở lưu lượng, chênh áp, đặc điểm đường khí và chế độ vận hành mà từng hệ thống yêu cầu.

Trong hồ bơi hoặc Jacuzzi, máy thường cấp không khí đến những đầu sục bố trí dưới nước. Áp suất làm việc chịu ảnh hưởng của độ sâu, số lượng đầu sục, trở lực đường ống và thiết bị phân phối. Vì vậy, thiết kế hệ sục khí Jacuzzi theo số đầu sục, độ sâu và tuyến khí cần được xem xét trước khi chọn thiết bị.

Trong xử lý nước và nuôi trồng thủy sản, yêu cầu cấp khí phụ thuộc vào công nghệ, thiết bị phân phối, nhu cầu oxy và thời gian vận hành.

Trong công nghiệp, Side Channel Blower còn có thể phục vụ những quá trình thổi khí, hút chân không hoặc vận chuyển khí phù hợp với thiết kế máy.

Các trường hợp ngoài hồ bơi được trình bày trong ứng dụng Side Channel Blower trong xử lý nước, thủy sản và công nghiệp, nơi điều kiện vận hành có thể khác đáng kể so với hệ sục khí Jacuzzi.

Điều quan trọng là không có một công suất hoặc một giá trị lưu lượng cố định phù hợp cho mọi ứng dụng. Yêu cầu của hệ thống phải được xác định trước, sau đó mới đối chiếu đường đặc tính thiết bị.

Với hệ thống sục khí hồ bơi đã xác định được lưu lượng và chênh áp cần thiết, người mua có thể tham khảo danh mục máy thổi khí con sò hồ bơi để tìm nhóm thiết bị phù hợp rồi tiếp tục kiểm tra thông số của từng model.
