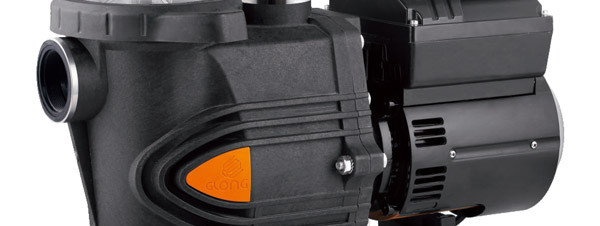

Máy Bơm Một Tốc Độ Và Bơm Biến Tần Hồ Bơi: Bài Toán Điện Năng Sau Ba Năm

So sánh máy bơm một tốc độ và bơm biến tần hồ bơi không thể chỉ nhìn giá mua hoặc công suất HP. Một phương án có thể rẻ hơn khi lắp đặt, phương án kia có thể giảm điện năng nhờ chạy chậm trong các giờ lọc nền. Nhưng muốn biết lựa chọn nào kinh tế hơn sau ba năm, hai máy phải đáp ứng cùng nhiệm vụ tuần hoàn nước.

Bơm biến tần có thể hoàn vốn trong ba năm, nhưng chỉ khi hai phương án được so trên cùng nhiệm vụ thủy lực và máy có thể chạy ở tốc độ thấp trong phần lớn thời gian. Nếu lưu lượng bị giảm quá mức, đường ống có trở lực lớn hoặc máy vẫn phải chạy gần tốc độ tối đa cả ngày, phần điện tiết kiệm có thể không đủ bù chênh lệch đầu tư.

Bài toán đúng không bắt đầu bằng tỷ lệ tiết kiệm do nhà cung cấp công bố. Cần xác định lượng nước phải tuần hoàn, đo lưu lượng và công suất thực, lập lịch cho từng chế độ rồi mới cộng tiền điện, đầu tư, bảo trì và sửa chữa trong ba năm.

Đây là một bài toán thuộc nhóm tối ưu hệ thống lọc hồ bơi. Trường hợp cần đánh giá toàn bộ đường đi của nước, bình lọc, van và đường ống nên đối chiếu thêm bài tổng quan về hệ thống lọc hồ bơi.

Máy bơm một tốc độ và bơm biến tần khác nhau ở đâu?

Bơm một tốc độ sử dụng động cơ chạy gần một tốc độ quay cố định mỗi khi được cấp điện. Người vận hành chủ yếu điều khiển thời gian bật và tắt. Lưu lượng thực tế vẫn có thể thay đổi khi bình lọc bẩn, giỏ lọc nghẹt, van thay đổi vị trí hoặc trở lực đường ống tăng.

Bơm biến tần, còn gọi là bơm điều chỉnh tốc độ, cho phép cài nhiều chế độ. Máy có thể chạy thấp khi lọc nền, tăng lên khi Heat Pump hoạt động và chuyển sang tốc độ cao trong thời gian hút vệ sinh hoặc rửa ngược.

Bơm một tốc độ không mặc nhiên gây tốn điện. Lãng phí thường xuất hiện khi máy được chọn quá lớn, làm việc sai điểm vận hành hoặc chạy nhiều giờ hơn nhu cầu thực tế.

Muốn so sánh công bằng phải giữ cùng nhiệm vụ thủy lực

Sai lầm thường gặp là cho hai máy chạy cùng tám giờ rồi so kWh. Ở tốc độ thấp, bơm biến tần thường tạo ít lưu lượng hơn. Điện năng thấp hơn có thể chỉ vì máy đã tuần hoàn ít nước hơn.

Với từng chế độ: Thể tích tuần hoàn (m³/ngày) = Lưu lượng thực tế (m³/h) × Thời gian chạy (giờ/ngày)

Ví dụ, phương án A tuần hoàn 144 m³/ngày còn phương án B chỉ đạt 100 m³/ngày thì hai phương án chưa thực hiện cùng một nhiệm vụ. Lịch của phương án B phải được điều chỉnh cho đến khi lượng nước tuần hoàn đạt mức tương đương.

Cùng thể tích tuần hoàn mỗi ngày mới là điều kiện đầu tiên. Hai lịch còn phải bảo đảm đủ dòng nước đúng thời điểm thiết bị cần hoạt động, không chỉ bằng tổng m³ cuối ngày. Đồng thời kiểm tra các điều kiện sau:

• Không vượt lưu lượng lọc hoặc rửa ngược cho phép của bình.

• Skimmer vẫn thu được cặn mặt và các đầu trả xa không bị yếu.

• Heat Pump, điện phân muối, UV hoặc hệ châm hóa chất nhận đủ lưu lượng.

• Các chế độ hút vệ sinh và rửa ngược hoạt động đúng yêu cầu.

• Chất lượng nước và nhiệm vụ vận hành của hai phương án tương đương.

Không nên so hai máy chỉ bằng số HP. Cùng công suất danh nghĩa nhưng lưu lượng, cột áp, công suất điện đầu vào và vùng hiệu suất có thể khác nhau. Phần chọn điểm vận hành cần đối chiếu riêng với bài Cột Áp Máy Bơm Hồ Bơi Là Gì? Cách Đọc Đường Cong Máy Bơm Và Chọn Đúng Điểm Làm Việc.

Máy bơm biến tần tiết kiệm điện như thế nào khi giảm tốc độ?

Với cùng một máy bơm ly tâm, cùng đường kính cánh bơm và trong vùng vận hành tương tự, có thể dùng các quan hệ gần đúng:

Q₂/Q₁ ≈ N₂/N₁

H₂/H₁ ≈ (N₂/N₁)²

P₂/P₁ ≈ (N₂/N₁)³

Trong đó:

• Q là lưu lượng.

• H là cột áp.

• P là công suất trục.

• N là tốc độ quay.

Nếu giảm tốc độ còn 80%, quan hệ tương đồng lý tưởng cho thấy lưu lượng khoảng 80%, cột áp khoảng 64% và công suất trên trục khoảng 51% so với điểm ban đầu. Đây không phải phép dự báo trực tiếp kWh hoặc mức tiết kiệm của bất kỳ model cụ thể nào.

Đây chỉ là xu hướng thủy lực, không phải cam kết máy sẽ giảm đúng 49% điện năng. Hiệu suất động cơ, tổn thất của bộ điều khiển, trở lực bình lọc, cột áp tĩnh, điểm làm việc và tải thiết bị nối tiếp đều có thể làm kết quả thực tế khác đi.

Vì vậy, tiền điện phải được tính từ công suất điện đầu vào đo được tại từng chế độ, không suy ra trực tiếp từ tỷ lệ vòng quay.

Dữ liệu cần có trước khi tính chi phí ba năm

Dữ liệu thủy lực

Cần biết thể tích hồ, lượng nước cần tuần hoàn mỗi ngày, lưu lượng thực tế tại từng tốc độ, áp suất bình lọc sạch, đường kính ống và trạng thái các đầu hút – trả.

Ngoài ra phải kiểm tra lưu lượng tối thiểu của Heat Pump, điện phân muối và các thiết bị liên động. Giá trị lưu lượng tối đa trong catalogue không được dùng thay cho lưu lượng tại điểm vận hành thực tế.

Dữ liệu điện

Cần ghi công suất điện đầu vào, điện năng kWh, số giờ chạy mỗi ngày, số ngày vận hành mỗi năm và thời gian ở từng chế độ.

Với tải điện một pha hình sin ổn định, công suất tác dụng có thể ước tính từ điện áp, dòng và hệ số công suất:

P_1pha (kW) ≈ U × I × cos φ / 1000

Với tải ba pha cân bằng:

P_3pha (kW) ≈ 1,732 × U × I × cos φ / 1000

Trong đó U tính bằng volt, I tính bằng ampere và cos φ là hệ số công suất.

Khi đo ở đầu vào điện của máy, kết quả đã là công suất điện mà công trình phải trả tiền. Không nhân thêm hiệu suất động cơ. Hiệu suất chỉ cần xét khi chuyển đổi giữa công suất điện đầu vào và công suất cơ trên trục.

Với bơm có biến tần, không nên chỉ dựa vào ampe kìm thông thường. Nên dùng đồng hồ đo công suất hoặc công tơ điện năng phù hợp, đặt ở phía đầu vào của bộ điều khiển.

Dữ liệu đầu tư và bảo trì

Tổng đầu tư không chỉ gồm giá máy. Cần cộng chi phí tháo máy cũ, lắp đặt, thay đổi tủ điện, cáp, bảo vệ, zắc co, đường ống, cảm biến và công nghiệm thu.

Phần bảo trì cần xem xét thời hạn bảo hành, khả năng cung cấp bo mạch, giá phớt và cánh bơm, thời gian chờ linh kiện, độ ẩm phòng máy, nguy cơ ngập và độ ổn định của nguồn điện.

Công thức tính điện năng và chi phí ba năm

Bơm một tốc độ

E_cố_định = P_cố_định × t_cố_định × D × Y

Trong đó:

• E_cố_định: tổng điện năng, kWh.

• P_cố_định: công suất điện thực đo, kW.

• t_cố_định: số giờ chạy mỗi ngày.

• D: số ngày vận hành mỗi năm.

• Y: số năm phân tích; trong bài này Y = 3.

Bơm biến tần

Bơm biến tần phải tính riêng từng chế độ:

E_biến_tần = (Σ Pᵢ × tᵢ) × D × Y

Mỗi chế độ i có công suất điện đầu vào Pᵢ (kW) và thời gian hoạt động tᵢ (giờ/ngày); cộng điện năng của tất cả chế độ, sau đó nhân số ngày vận hành mỗi năm D và số năm Y. Với bài này, Y = 3.

Chi phí điện và tổng chi phí sở hữu

Chi phí điện = Tổng điện năng × Đơn giá điện thực tế

Tổng chi phí ba năm = Đầu tư ban đầu + Tiền điện + Bảo trì + Chi phí sửa chữa dự kiến

Khi chỉ xét hoàn vốn đơn giản, dùng chênh lệch đầu tư chia cho khoản tiết kiệm ròng mỗi năm, đã trừ chi phí vận hành hoặc bảo trì tăng thêm nếu có:

Hoàn vốn đơn giản (năm) = Chênh lệch đầu tư ban đầu ÷ Khoản tiết kiệm ròng mỗi năm

Công thức hoàn vốn đơn giản chưa phản ánh giá trị thời gian của tiền, thời gian dừng máy hoặc biến động chi phí sửa chữa. Với dự án lớn, nên lập thêm kịch bản thấp, trung bình và cao.

Ví dụ minh họa: hai phương án cùng tuần hoàn 144 m³/ngày

Biểu đồ đặc tính thuỷ lực H - Q  bơm biến tần PMFCP-750S（19S) 1 HP

Phương án bơm một tốc độ

Phương án bơm biến tần

Hai phương án đều đạt 144 m³/ngày theo số liệu giả định. Lịch 13 giờ của bơm biến tần chỉ tương đương về nhiệm vụ khi thời gian chạy, thu nước mặt, Heat Pump, rửa ngược và những thiết bị cần lưu lượng tức thời vẫn đáp ứng yêu cầu. Khi điều kiện đó thỏa mãn, điện năng chênh lệch là:

12 − 8,1 = 3,9 kWh/ngày

Nếu hồ vận hành 365 ngày mỗi năm:

Điện năng giảm mỗi năm:

3,9 × 365 = 1.423,5 kWh

Điện năng giảm sau ba năm:

1.423,5 × 3 = 4.270,5 kWh

Với đơn giá giả định 3.000 đồng/kWh:

Tiền điện giảm sau ba năm:

4.270,5 × 3.000 = 12.811.500 đồng

Đây là kết quả minh họa, chưa tính chênh lệch bảo trì, chi phí dừng máy, thay biến tần/bo mạch, biến động đơn giá điện hoặc lãi suất. Với công trình có dữ liệu vận hành khác, phải tính lại chứ không dùng trực tiếp mốc 1,9–3,5 năm.

Số ngày vận hành làm thay đổi kết quả thế nào?

Vẫn giữ mức chênh 3,9 kWh/ngày:

Với đơn giá giả định 3.000 đồng/kWh, hồ chạy 180 ngày mỗi năm chỉ giảm khoảng 6.318.000 đồng trong ba năm. Nếu chênh lệch đầu tư là 10–12 triệu đồng, phương án chưa hoàn vốn trong khoảng thời gian này.

Hồ trong nhà, khách sạn hoặc hồ có hệ gia nhiệt thường vận hành nhiều ngày và nhiều giờ hơn nên có tiềm năng hoàn vốn tốt hơn hồ chỉ dùng theo mùa. Đây là xu hướng, không phải kết luận thay cho phép đo tại công trình.

Những yếu tố quyết định thời gian hoàn vốn

Nếu máy hiện tại quá lớn hoặc bình lọc đang nhận lưu lượng vượt vùng phù hợp, cần đối chiếu thêm bài Sai Lầm Chọn Bơm Hồ Bơi Quá Công Suất. Trường hợp hệ cũ có nhiều nút thắt nên đánh giá thêm phương án Thay Bơm Inverter Hay Tăng Kích Thước Bình Lọc? trước khi mua thiết bị.

Tốc độ thấp phải đáp ứng giới hạn của cả hệ thống

Bình lọc

Giảm lưu lượng có thể làm tốc độ nước qua vật liệu lọc và tổn thất áp suất giảm. Trong một số hệ thống, điều này giúp lớp vật liệu làm việc ổn định hơn.

Tuy nhiên, không thể khẳng định chạy chậm luôn làm nước trong hơn hoặc kéo dài thời gian giữa hai lần rửa ngược. Kết quả còn phụ thuộc lượng cặn, loại vật liệu, diện tích lọc và mức tăng áp suất thực tế.

Heat Pump

Khi Heat Pump hoạt động, tốc độ bơm phải đủ để thiết bị nhận được lưu lượng nằm trong dải cho phép. Nếu thiếu nước, máy có thể báo lỗi Flow, dừng hoặc đóng ngắt không ổn định.

Vì vậy, lịch biến tần thường cần một chế độ riêng cho Heat Pump thay vì duy trì tốc độ lọc thấp nhất trong mọi thời điểm.

Điện phân muối và thiết bị xử lý

Điện phân muối cần đủ lưu lượng qua cell và đủ tổng thời gian vận hành để tạo lượng Clo cần thiết. UV, Ozone hoặc hệ châm hóa chất cũng có thể yêu cầu lưu lượng hoặc tín hiệu liên động riêng.

Ở từng chế độ, cài tốc độ để đáp ứng lưu lượng yêu cầu trên đúng tuyến nước đang hoạt động. Không chọn tốc độ thấp nhất chỉ dựa trên % RPM và cũng không mặc định mọi thiết bị trong hệ dùng chung một ngưỡng.

Rửa ngược và hút vệ sinh

Rửa ngược cần lưu lượng đủ để làm giãn lớp vật liệu và đưa cặn ra đường Waste. Tốc độ quá thấp không làm sạch lớp lọc; tốc độ quá cao có thể cuốn vật liệu ra ngoài. Chế độ này phải lấy theo đúng yêu cầu của bình lọc.

Hút vệ sinh thường cần lưu lượng lớn hơn lọc nền. Nếu bộ điều khiển hỗ trợ, nên cài thời gian trở về lịch lọc thông thường; cần nghiệm thu để tránh máy vô tình duy trì chế độ cao quá lâu.

Phần thiết kế lịch vận hành theo tải sử dụng được trình bày riêng trong bài Có Nên Chạy Máy Lọc 24/24? Lập Lịch Vận Hành Theo Tải Sử Dụng.

Khi nào bơm biến tần có tiềm năng hoàn vốn tốt?

Bơm biến tần thường đáng xem xét khi hồ chạy quanh năm, thời gian lọc dài, có Heat Pump hoặc điện phân muối và cần nhiều chế độ lưu lượng. Khả năng hoàn vốn cũng tốt hơn khi máy hiện tại bị chọn dư công suất nhưng đường ống vẫn đủ khả năng làm việc ở dải lưu lượng mới.

Phòng máy phải khô, thoáng, nguồn điện ổn định và có khả năng cung cấp linh kiện. Chủ đầu tư cũng cần chấp nhận bước đo, cài đặt và nghiệm thu thay vì chỉ lắp máy rồi dùng tốc độ mặc định.

Khi đã xác định được lưu lượng, cột áp và các chế độ cần vận hành, có thể đối chiếu nhóm máy bơm bể bơi theo đường cong Q–H và dải điều chỉnh tốc độ thay vì chọn chỉ theo HP.

Khi nào bơm một tốc độ vẫn hợp lý?

Bơm một tốc độ có thể kinh tế hơn khi hồ nhỏ, chỉ dùng theo mùa, số giờ chạy ngắn và điểm làm việc tương đối ổn định. Phương án này cũng phù hợp khi máy hiện tại đã được chọn đúng, không cần nhiều chế độ lưu lượng hoặc dịch vụ sửa biến tần tại khu vực còn hạn chế.

Không nên thay một máy đang làm việc đúng chỉ vì kỳ vọng một tỷ lệ tiết kiệm chung. Phải tính phần đầu tư tăng thêm và số kWh có thể giảm trong thời gian công trình thực sự sử dụng.

Lưu ý khi dùng biến tần ngoài

Với công trình thương mại, động cơ ba pha có thể được điều khiển bằng biến tần ngoài khi nhà sản xuất cho phép và hệ thống điện được thiết kế phù hợp.

Không mặc định một động cơ một pha dùng tụ có thể đấu vào biến tần phổ thông. Cần kiểm tra cấu tạo cuộn dây, sơ đồ điện, giới hạn tần số và hướng dẫn của nhà sản xuất.

Tính năng tự khởi động lại sau mất điện chỉ được kích hoạt khi hệ thống đã có đủ liên động an toàn: mực nước cho phép, van đúng vị trí, bơm có nước mồi, đường hút kín, tín hiệu lưu lượng bình thường và bảo vệ điện không báo lỗi. Việc chọn nguồn điện cho máy bơm cần xét riêng theo cấu hình motor và quy mô công trình; xem thêm Bơm Một Pha Và Ba Pha.

Nghiệm thu bơm biến tần theo lưu lượng, không chỉ theo RPM

Khi bàn giao, mỗi chế độ cần có ít nhất các dữ liệu sau:

Cũng cần kiểm tra đầu trả xa, mực nước, nhiệt độ động cơ, tiếng ồn, logic timer và trạng thái sau mất điện. Không nên bàn giao chỉ bằng một con số phần trăm tốc độ hoặc tần số.

Dữ liệu cần gửi để tính phương án ba năm

Để lập hai phương án có cùng nhiệm vụ thủy lực, cần bốn nhóm dữ liệu:

• Model máy bơm, bình lọc và thiết bị đang liên động.

• Lưu lượng thực tế, áp suất bình lọc sạch và đường kính ống.

• Công suất hoặc kWh đo trong một ngày vận hành điển hình.

• Số giờ chạy, số ngày vận hành, đơn giá điện và chi phí cải tạo dự kiến.

Khi cần đo kiểm hoặc thay đổi cấu hình bơm – lọc – đường ống tại công trình, phạm vi khảo sát và thi công có thể đối chiếu với Dịch Vụ Lắp Đặt & Nâng Cấp Hệ Thống Lọc Hồ Bơi trước khi quyết định đầu tư.

Có thể gửi các dữ liệu trên cùng ảnh phòng máy để Smartpool.vn hỗ trợ đối chiếu phương án, qua số 0947.030.606. Chỉ nên chốt tiết kiệm và hoàn vốn sau khi đã kiểm tra lưu lượng, công suất điện đầu vào và các điều kiện vận hành tại công trình.

Nguồn kỹ thuật tham khảo

• Sta-Rite Industries – Basic Training Manual, Third Edition, 2003: tổn thất đường ống, lưu lượng, cột áp, đường cong bơm và cách xác định điểm làm việc.

• GLONG Electric – Product Catalogue: nguyên tắc sử dụng bơm điều chỉnh tốc độ và các ví dụ model thuộc nhóm variable-speed.

• Số liệu 144 m³/ngày, 12 và 8,1 kWh/ngày trong bài chỉ là ví dụ tính giả định, không phải kết quả đo hoặc chỉ tiêu bảo đảm cho một model.
