Khi thiết kế cơ điện (M&E) cho các đại dự án như Công viên nước, Hồ tạo sóng, hay Hồ bơi thi đấu Olympic, khối lượng nước khổng lồ bắt buộc phải đi qua các tổ hợp lọc cỡ đại và hệ thống gia nhiệt, tạo ra tổn thất cột áp (Head Loss) rất lớn. Máy bơm hồ bơi 10HP Glong FCP-7500B là cỗ máy ly tâm tải nặng (Heavy-Duty) được thiết kế để vượt qua các lớp kháng trở này. Vận hành trên nền tảng điện 3 Pha, thiết bị cung cấp dải lưu lượng lên tới 100 m³/h tại mốc 15 mét cột áp, đảm bảo duy trì chu kỳ lọc ổn định cho các trạm bơm trung tâm.

Bóc Tách Thông Số Kỹ Thuật Lõi:

• Công suất trục (P2): 10.0 HP (7.5 kW).

• Lưu lượng thiết kế (Duty Point): 100.0 m³/h tại lực đẩy 15.0 mét.

• Hệ thống điện: Mạng điện công nghiệp 3 Pha (380V / 50Hz).

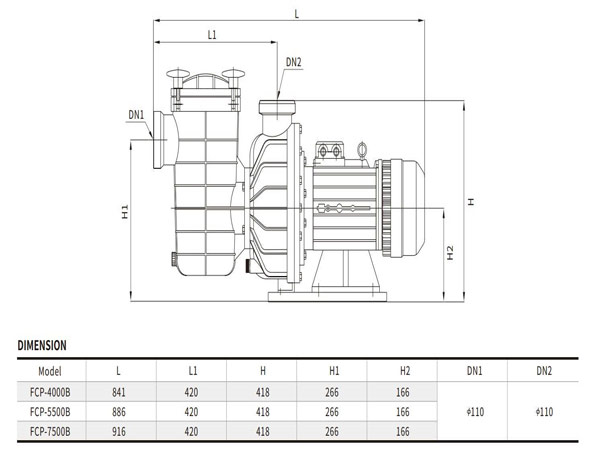

• Kết nối thủy lực: Chuẩn rắc co ngoại cỡ D110 mm (4 inch).

• Chế độ làm việc: S1 (Vận hành liên tục đa tổ máy 24/7).

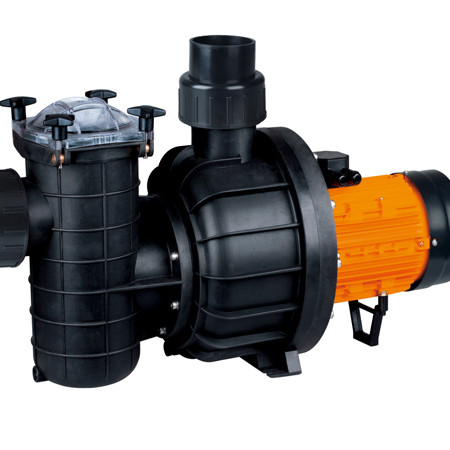

Máy bơm bể bơi FCP-B 7.5 Kw

Sizing Guide: Ma Trận Tương Thích Thể Tích Bể

Với động cơ lên tới 7.5kW, việc định cỡ (Sizing) sai lệch sẽ dẫn đến lãng phí OPEX cực lớn hoặc gây quá tải hệ thống lọc. Dưới đây là khuyến nghị áp dụng từ Kỹ sư (Giả định chu kỳ Turnover Rate 4 - 6 giờ/lần):

Góc Nhìn Thực Chiến

???? Hồ sơ dự án: Trạm bơm Dòng sông lười tại Tổ hợp giải trí Nha Trang (Q1/2024)

• Quy mô: Thể tích nước tuần hoàn 1.500m³, hệ thống M&E nằm âm dưới mặt đất, cách mép hồ 25 mét.

• Cấu hình M&E: Kỹ sư chỉ định sử dụng cụm 03 máy Glong FCP-7500B (10HP) (Cấu hình 2 Duty - 1 Standby), ghép nối song song với 03 [bình lọc cát công nghiệp] D1600. Tuyến ống hút chính gom hầm cân bằng dùng uPVC D200 chia ra các nhánh D160.

• Kết quả vận hành: Đồng hồ đo lưu lượng (Flowmeter) ghi nhận mỗi máy duy trì dòng xả 98 - 105 m³/h tại áp suất 1.4 Bar. Việc trang bị biến tần (VFD) giúp máy chạy cực êm vào ban đêm (giảm xuống 40Hz), tối ưu hóa gần 35% điện năng so với chạy Full-load.

Kiểm Soát Rủi Ro Thủy Lực & Lọc Công Nghiệp

Sức hút của khối động cơ 10HP là một bài toán cơ học chất lưu phức tạp. Giới thầu thi công cần lưu ý 2 điểm nút thắt sau:

⚠️ Định Cỡ Ống Hút Chống Xâm Thực (Suction Pipe)

Mặc dù họng kết nối của máy là D110, nhưng nếu bạn kéo toàn tuyến ống gom nước D110 về phòng máy, vận tốc dòng chảy sẽ vượt 3.0 m/s. Điều này bóp nghẹt dòng nước, tạo bọt khí gây hiện tượng xâm thực (Cavitation) phá vỡ cánh bơm.

Khuyến nghị thi công: Tuyến ống hút chính phải sử dụng uPVC D160 mm (giảm vận tốc về mức an toàn < 1.5 m/s). Chỉ sử dụng côn thu lệch tâm (Eccentric Reducer) giảm xuống D110 ngay tại vị trí họng hút của máy.

⚠️ Đồng Bộ Tiết Diện Lọc (Filtration Velocity)

Lưu lượng 100 m³/h nếu đẩy qua các bình lọc nhỏ sẽ làm xói mòn vật liệu lọc và xé rách màng lược.

Khuyến nghị thi công: Phối hợp hệ bơm này với bình lọc đường kính tối thiểu D1600 (diện tích ~2.0 m²) để giữ vận tốc lọc tiêu chuẩn ở mức 50 m³/h/m². Tối ưu nhất là dùng bình D2000 hoặc tổ hợp đa bình D1200 ghép song song.

Phân Tích Chi Phí Vận Hành

Trạm bơm thương mại ảnh hưởng trực tiếp đến biên độ lợi nhuận của Chủ đầu tư. Bài toán OPEX dưới đây tính toán điện năng cho 01 máy 10HP chạy trung bình 8 giờ/ngày:

• Công suất điện đầu vào thực tế (P1): Động cơ 7.5kW (P2) có hiệu suất lõi ~86%. Công suất tiêu thụ điện (P1) thực tế dao động khoảng 8.5 kW - 8.8 kW tùy thuộc vào cột áp làm việc.

• Sản lượng điện tiêu thụ: 8.5 kW × 8 giờ × 30 ngày = 2.040 kWh/tháng.

• Chi phí OPEX dự kiến: 2.040 kWh × 3.000 VNĐ/kWh = 6.120.000 VNĐ/tháng/máy.

⚠️ Lưu ý: Bài toán trên giả định máy chạy 100% công suất (50Hz). Nếu trang bị biến tần tủ điện, chi phí OPEX có thể giảm từ 20-30% khi cài đặt chạy duy trì dòng ở dải 40-45Hz ngoài giờ cao điểm.

Cơ Khí Lõi & Đặc Tính Cột Áp (Pump Curve)

Để chịu đựng ma sát và lực búa nước (Water hammer) trong các hầm máy quy mô lớn, Glong FCP-7500B được vũ trang hệ vật liệu kháng mỏi cơ học:

• Buồng Bơm PP Gia Cường Sợi Thủy Tinh: Khung vỏ có độ cứng vững tuyệt đối, hấp thụ xung lực khi đóng/mở hệ thống van bướm đột ngột.

• Phớt Cơ Khí Silicon Carbide (SiC): Hệ thống làm kín mặt chà SiC/SiC tản nhiệt cực nhanh, kết hợp Trục Inox 316 chống ăn mòn rỗ, tương thích tốt với nước mặn hoặc hóa chất nồng độ cao.

Nhật Ký Điểm Làm Việc Thực Tế:

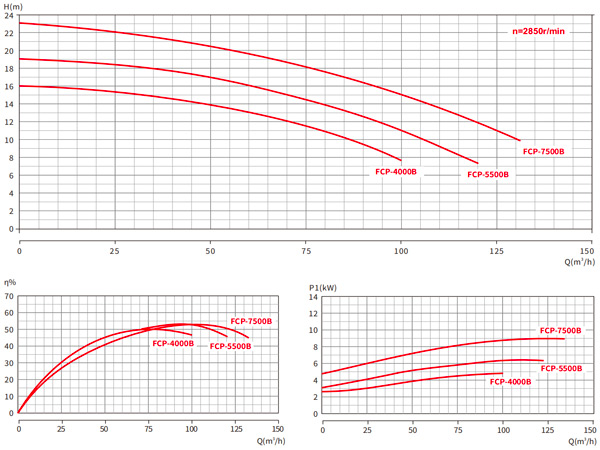

Biểu đồ đường cong đặc tính máy bơm Glong FCP-B

Cố Vấn Kỹ Thuật Cho Tổng Thầu M&E

Máy 10HP (7.5kW) 3 Pha này dùng dây cáp đồng tiết diện bao nhiêu mm² là an toàn?

Dòng định mức của máy rơi vào khoảng 15.0A. Tuy nhiên, đường cáp trong dự án resort thường kéo rất xa từ tủ điện tổng. Để chống sụt áp và chịu tải dòng khởi động, Kỹ sư M&E khuyến nghị BẮT BUỘC dùng cáp đồng 4 lõi bọc màng XLPE tiết diện 4x6.0 mm². Nếu khoảng cách xa trên 50m, hãy nâng lên 4x10.0 mm².

Có bắt buộc phải lắp biến tần (VFD) cho bơm 10HP không, hay chỉ cần khởi động Sao - Tam giác (Star-Delta) là đủ?

Khởi động Sao - Tam giác trong [tủ điện điều khiển hồ bơi] là điều kiện tối thiểu để tránh sụt áp lưới do dòng Inrush Current quá lớn. Tuy nhiên, Kỹ sư khuyến nghị RẤT NÊN dùng Biến tần (VFD). Biến tần không chỉ giúp khởi động cực êm mà còn cho phép bạn điều chỉnh chính xác lưu lượng nước tràn bờ, bảo vệ phớt cơ khí và tiết kiệm điện năng vận hành đáng kể.

Khoảng cách từ hồ cân bằng đến hầm máy âm là 30 mét, máy 10HP có hút nổi không?

Hoàn toàn hút nổi với điều kiện bạn triệt tiêu được ma sát đường ống. Tuyệt đối không dùng ống D110 cho tuyến 30 mét này. Bạn phải tăng cấp (Up-size) ống gom chính lên D160 hoặc D200, đảm bảo độ dốc thoát khí 2% hướng về phòng máy, và lắp thêm van lupe (Foot valve) tại rốn hút hầm cân bằng.

Giải Pháp & Báo Giá Dành Cho Tổng Thầu EPC

Thiết kế trạm bơm trung tâm đa tổ máy không cho phép sự cảm tính. Hãy để đội ngũ Kỹ sư Công Nghệ Hồ Bơi tối ưu hóa biên độ an toàn và lợi nhuận cho dự án của bạn:

• Tải xuống Bản vẽ CAD và Specification kỹ thuật của Glong FCP-7500B để trình CĐT.

• Hỗ trợ tính toán sụt áp (Head loss) dọc đường và quy hoạch lại tiết diện tuyến ống M&E.

• Yêu cầu Bảng giá dự án B2B (Combo Bơm + Bình Lọc D1600 + Tủ Biến Tần) với tỷ lệ chiết khấu cấp 1.

Hotline/Zalo Kỹ Sư Trưởng M&E: 0976.389.743 (Hỗ trợ bản vẽ & Báo giá 24/7).
