Máy Cấp Nhiệt Hồ Bơi PW100-KFXYC 51.5kW

Power World PW100-KFXYC là máy cấp nhiệt hồ bơi thương mại dùng nguồn điện 380–400V/3 pha/50Hz. Ở điều kiện không khí 27°C, nước 26°C và độ ẩm 80%, máy đạt công suất nhiệt 51,5kW, tiêu thụ 8,4kW và COP 6,1. Khi điều kiện thử giảm xuống không khí 15°C, nước 26°C và độ ẩm 70%, công suất nhiệt còn 39,8kW và COP 4,7 [1].

Model được nhà sản xuất gợi ý cho hồ 80–170m³, phù hợp để đưa vào danh sách khảo sát ban đầu cho khách sạn, resort, villa khai thác lưu trú hoặc hồ bơi bốn mùa có hạ tầng điện 3 pha. Dải thể tích này không phải cam kết hiệu suất cho mọi công trình: diện tích mặt nước, nhiệt độ mục tiêu, gió, nhiệt độ không khí, bạt phủ và thời gian cần tăng nhiệt vẫn phải được tính trước khi đặt máy.

Bài viết này tập trung vào PW100-KFXYC. Trường hợp cần đối chiếu thêm các mức công suất hoặc cấu hình khác, có thể xem các dòng máy bơm nhiệt Heat Pump hồ bơi.

Thông số kỹ thuật Power World PW100-KFXYC

Các giá trị trên được đọc đúng cột PW100-KFXYC trong catalogue Commercial Series [1]. Khi duyệt BOQ và nghiệm thu, vẫn phải đối chiếu nameplate và tài liệu đi kèm máy được giao.

Máy Heat Pump Power World PW100-KFXYC 51.5 Kw và kích thước tổng thể 1.500 × 750 × 1.075mm

PW100-KFXYC có phù hợp với hồ 80–170m³ không?

Có thể phù hợp, nhưng 80–170m³ chỉ là dải tham chiếu ban đầu của hãng. Không nên chọn PW100-KFXYC chỉ từ thể tích hồ hoặc từ con số 51,5kW trên tên sản phẩm.

Hai điều kiện thử trong catalogue cho thấy lý do: cùng mức tiêu thụ 8,4kW, công suất nhiệt giảm từ 51,5kW ở Air 27°C xuống 39,8kW ở Air 15°C; COP giảm từ 6,1 xuống 4,7 [1]. Vì vậy, hồ vận hành trong không khí mát cần được kiểm tra bằng công suất tại điều kiện gần thực tế hơn. Catalogue cho biết máy có thể vận hành khi không khí xuống -7°C, nhưng không công bố công suất PW100 ở mọi mức dưới 15°C; không được tự nội suy để cam kết thời gian gia nhiệt.

Trước khi chốt một máy hoặc phương án nhiều máy, cần tối thiểu các dữ liệu sau:

• Thể tích nước và diện tích mặt thoáng;

• Hồ trong nhà hay ngoài trời, mức độ che gió;

• Nhiệt độ nước hiện tại, nhiệt độ mục tiêu và thời gian cần đạt;

• Nhiệt độ không khí thiết kế trong mùa sử dụng;

• Có hay không có bạt phủ giữ nhiệt;

• Lịch vận hành, thời gian mở cửa và yêu cầu dự phòng;

• Công suất điện 3 pha sẵn có tại công trình.

Để chuyển từ dải 80–170m³ sang quyết định dùng một máy hay nhiều máy, cần tính công suất Heat Pump theo thể tích hồ, mức tăng nhiệt, thời gian phải đạt nhiệt độ và điều kiện thất thoát nhiệt thực tế.

Catalogue còn ghi công suất làm mát 33,4kW ở Air 35°C/Water 28°C/RH 80% [1]. Nhu cầu làm mát phải được nêu rõ khi yêu cầu báo giá.

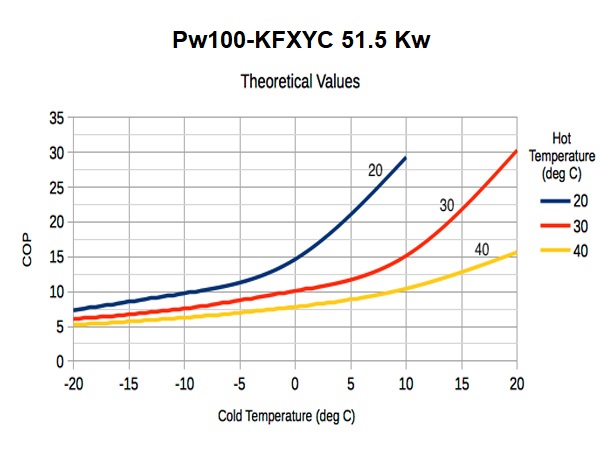

Công suất nhiệt và COP theo nhiệt độ không khí của PW100-KFXYC

Lưu lượng 22,1m³/h, kết nối G2” và cụm bypass

PW100-KFXYC cần lưu lượng nước khuyến nghị 22,1m³/h, kết nối G2” ren trong PVC và có tổn thất áp suất nước tối đa 50kPa [1]. Ba thông số này phải được đưa vào kiểm tra thủy lực của hệ thống lọc hiện hữu; không thể kết luận đường kính tuyến chính hoặc công suất bơm chỉ từ họng kết nối của máy.

Cấu hình thường dùng bypass ba van để điều chỉnh dòng qua Heat Pump và cô lập máy khi bảo trì [2]. Để triển khai đúng, cần đối chiếu sơ đồ lắp đặt Heat Pump về bypass, hướng dòng, lưu lượng và khoảng thoát gió với tài liệu của chính model PW100-KFXYC.

Khi lập BOQ, đơn vị thiết kế cần xác định riêng:

• Lưu lượng và cột áp thực tế tại điểm làm việc của bơm;

• Tổn thất qua bình lọc, đường ống, van và các thiết bị nối tiếp;

• Kích thước tuyến chính, nhánh máy và fitting chuyển sang G2”;

• Vị trí van khóa, van điều tiết và điểm tháo rời;

• Thứ tự thiết bị xử lý nước để tránh nồng độ hóa chất cục bộ đi qua bộ trao đổi nhiệt.

Đầu nối G2” là kích thước kết nối tại máy, không phải căn cứ để chọn đường kính cho toàn bộ tuyến ống. Kích thước đường ống và độ mở van bypass cần được tính theo lưu lượng, cột áp và tổn thất thực tế của hệ thống lọc.

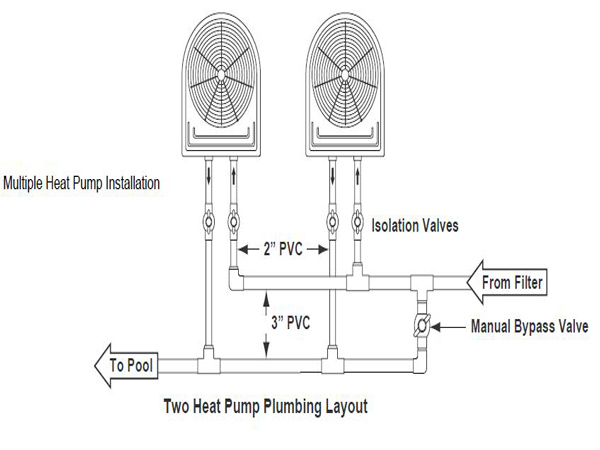

Sơ đồ nguyên lý Bypass ba van cho máy cấp nhiệt hồ bơi Pw100-KFXYC

Điều kiện lắp đặt điện, thông gió và nghiệm thu

Nguồn điện yêu cầu của PW100-KFXYC là 380–400V/3 pha/50Hz; dòng vào định mức được catalogue ghi 13,02A tại Air 15°C [1]. Tiết diện cáp, thiết bị đóng cắt và bảo vệ điện phải do kỹ sư điện xác định theo manual, nameplate, chiều dài tuyến cáp và tiêu chuẩn áp dụng tại công trình. Không dùng con số 13,02A để tự chốt CB hoặc dây dẫn.

PW100-KFXYC cần được đặt ở khu vực thông thoáng để luồng khí xả không quay trở lại cửa hút. Mặt bằng cũng phải bảo đảm nền phẳng chịu tải, đường thoát nước ngưng và không gian cần thiết cho việc kiểm tra, bảo trì. Khoảng cách tối thiểu quanh máy cần được xác nhận theo tài liệu lắp đặt của đúng model trước khi thi công.

Checklist trước khi bàn giao nên gồm:

• Xác minh model và thông số trên nameplate;

• Đo điện áp các pha và kiểm tra chiều quay/điều kiện bảo vệ theo manual;

• Các nhận lưu lượng nước qua nhánh máy và tình trạng flow switch;

• Kiểm tra rò rỉ tại các đầu G2”, van và fitting;

• Ghi nhiệt độ nước vào/ra trong điều kiện chạy thử;

• Kiểm tra thoát nước ngưng, rung, tiếng ồn và luồng khí;

• Bàn giao cài đặt nhiệt độ, lịch vận hành và quy trình cô lập thiết bị.

Với hồ khách sạn hoặc resort, việc chạy Heat Pump ban ngày hay ban đêm cần được lập lịch theo nhiệt độ không khí, giờ hồ phải đạt nhiệt độ cài đặt, thời điểm sử dụng và mức thất thoát nhiệt khi máy dừng.

Báo giá PW100-KFXYC cần những thông tin gì?

Chi phí hoàn chỉnh không chỉ gồm thân máy mà còn phụ thuộc nguồn điện, cụm bypass, đường ống và cáp, vận chuyển, lắp đặt, chạy thử cũng như phạm vi bảo hành. Giá bán và tình trạng sẵn hàng sẽ được Smartpool xác nhận tại thời điểm báo giá sau khi có thông tin cụ thể của công trình.

Để Smartpool lập cấu hình phù hợp, khách hàng nên gửi: kích thước và độ sâu hồ; vị trí trong nhà/ngoài trời; nhiệt độ nước hiện tại và mục tiêu; thời gian cần đạt; nhiệt độ không khí thấp nhất trong mùa sử dụng; ảnh phòng máy; thông số bơm lọc; nguồn điện; khoảng cách tới vị trí đặt Heat Pump; nhu cầu gia nhiệt, làm mát hoặc dự phòng nhiều máy.

Từ dữ liệu đó, phạm vi chào giá có thể tách rõ:

• Máy Power World PW100-KFXYC và điều kiện bảo hành;

• Van, fitting và cụm bypass theo thiết kế thủy lực;

• Tủ điện, cáp và bảo vệ theo thiết kế điện;

• Vận chuyển, lắp đặt, chạy thử và hướng dẫn vận hành;

• Tình trạng tồn kho hoặc thời gian đặt hàng tại ngày báo giá.

Nếu dự án còn đang ở bước chọn giải pháp, có thể xem thêm nhóm công nghệ nhiệt và tự động hóa hồ bơi. Khi gửi yêu cầu, hãy ghi rõ model PW100-KFXYC, thể tích hồ và nhiệt độ mục tiêu để đội kỹ thuật kiểm tra đúng cấu hình thay vì chỉ báo giá theo công suất danh nghĩa.

Nguồn kỹ thuật tham khảo

[1] Power World, Swimming Pool Heat Pump Catalogue 2026 — Commercial Series, bảng model PW100-KFXYC; tài liệu chính thức được cung cấp trong Project. Website nhà sản xuất: Power World Heat Pump.
[2] Waterco, Inverter Pool Heat Pump Manual, nguyên tắc bố trí bypass ba van để điều chỉnh lưu lượng và bảo trì: PDF chính thức.
